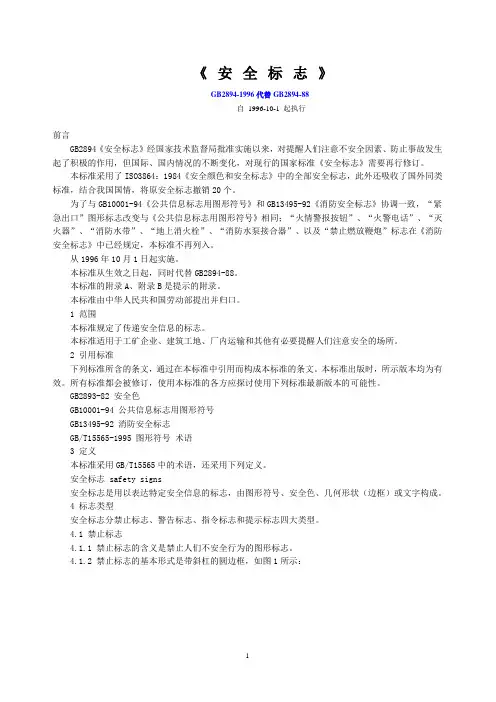

《安全标志》GB2894-1996代替GB2894-88自 1996-10-1 起执行前言GB2894《安全标志》经国家技术监督局批准实施以来，对提醒人们注意不安全因素、防止事故发生起了积极的作用，但国际、国内情况的不断变化，对现行的国家标准《安全标志》需要再行修订。
本标准采用了ISO3864：1984《安全颜色和安全标志》中的全部安全标志，此外还吸收了国外同类标准，结合我国国情，将原安全标志撤销20个。
为了与GB10001-94《公共信息标志用图形符号》和GB13495-92《消防安全标志》协调一致，“紧急出口”图形标志改变与《公共信息标志用图形符号》相同；“火情警报按钮”、“火警电话”、“灭火器”、“消防水带”、“地上消火栓”、“消防水泵接合器”、以及“禁止燃放鞭炮”标志在《消防安全标志》中已经规定，本标准不再列入。
从1996年10月1日起实施。
本标准从生效之日起，同时代替GB2894-88。
本标准的附录A、附录B是提示的附录。
本标准由中华人民共和国劳动部提出并归口。
1 范围本标准规定了传递安全信息的标志。
本标准适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。
2 引用标准下列标准所含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2893-82 安全色GB10001-94 公共信息标志用图形符号GB13495-92 消防安全标志GB/T15565-1995 图形符号术语3 定义本标准采用GB/T15565中的术语，还采用下列定义。
安全标志 safety signs安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
4 标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
4.1 禁止标志4.1.1 禁止标志的含义是禁止人们不安全行为的图形标志。
安全标识标准图册CONTENTS 安全标志消防标志危化品标志环保标志职业危害标志工业管道标志其他标志安全标志禁止标识警告标识指令标识提示标识安全标志是由安全色(安全色是用以表达禁止、警告、指令、指示等安全信息含义的颜色，具体规定为红、蓝、黄、绿四种颜色。
其对比色是黑白两种颜色)、几何图形和图形符号所构成，用以表达特定的安全信息。
这些标志分为禁止标志、警告标志、指令标志和提示标志四大类。
根据《安全标志及其使用导则》（GB2894-2008），国家规定了四类传递安全信息的安全标志：禁止标志表示不准或制止人们的某种行为；警告标志使人们注意可能发生的危险；指令标志表示必须遵守，用来强制或限制人们的行为；提示标志示意目标地点或方向。
在民爆行业正确使用安全标志，可以使人员能够及时得到提醒，以防止事故、危害发生以及人员伤亡。
避免造成不必要的麻烦。
安全标志是向工作人员警示工作场所或周围环境的危险状况，指导人们采取合理行为标志的。
安全标志能够提醒工作人员预防危险，从而避免事故发生；当危险发生时，能够指示人们尽快逃离，或者指示人们采取正确、有效、得力的措施，对危害加以遏制。
安全标志不仅类型要与所警示的内容相吻合，而且设置位置要正确合理，否则就难以真正充分发挥其警示作用。
定义颜色表征：红色，传递禁止、停止、危险或提示消防设备、设施的信息。
对比色：白色。
禁止标识（ prohibition sign）：共有28个禁止标志的含义是不准或制止人们的某些行动。
目的为确保安全，在特殊的地方悬挂相应的禁止性标识牌，杜绝不安全行为的发生。
对象存在危险隐患，需要绝对禁止某种行为的地方。
图形禁止标志的几何图形是带斜杠的圆环，其中圆环与斜杠相连，用红色;图形符号用黑色，背景用白色。
标准1、制作长方形标识牌，明确禁止内容及图案；2、禁止性标识牌应悬挂或张贴在进入该区域前可以正视的地方；3、样式：执行《GB2894-2008安全标志及使用导则》；4、规格：一般为400mm×300mm；5、材料：坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料，例如：PVC、铝材、塑料贴纸或纸质彩色打印塑封；有触电危险的作业场所应使用绝缘材料；6、详细禁止事项可参照企业实际情况制定.定义颜色表征：黄色，传递注意、警告的信息。
国标安全警告标志国标安全警告标志是一种重要的安全标识，旨在提醒人们注意周围的潜在危险和采取相应的预防措施。
本文将介绍国标安全警告标志的定义、种类和用途，以及其在日常生活和工作中的重要性。
一、定义与分类国标安全警告标志是指符合国家标准规定、能够表示安全警告信息的标志。
根据标志的形式和用途，可以将其分为以下几类：1. 图形标志：采用简洁明了的图形或符号，通过形象化的表达方式来传达安全信息。
2. 文字标志：使用文字来表达安全警告信息，如"注意高压"、"易滑"等。
3. 图文标志：结合图形和文字，通过视觉效果更直观地传递安全警示信息。
二、用途与重要性国标安全警告标志在各个领域都具有广泛应用，其重要性不可忽视。
以下是几个典型的应用场景：1. 工业领域：在工厂、车间等危险环境中，安全警告标志能够提醒工人注意周围的潜在危险，防止事故的发生。
2. 建筑领域：在建筑工地、施工现场等场所，安全警告标志能够提醒人们注意坑洞、高空掉落等可能存在的危险，保障工人的安全。
3. 公共场所：在公园、商场等人流密集的区域，安全警告标志能够引导人们遵守秩序，防止意外碰撞和伤害事故发生。
4. 交通领域：在道路、机场、火车站等交通场所，安全警告标志能够引导司机和行人遵守交通规则，提高交通安全水平。
国标安全警告标志的重要性主要体现在以下几个方面：1. 风险预警：安全警告标志能够提前向人们传递潜在的危险信息，让大家对可能的风险有所警觉，从而采取相应的防范措施。
2. 事故预防：通过设置安全警告标志，可以有效预防各类意外事故的发生，保护人们的生命财产安全。
3. 规范行为：安全警告标志对行为进行规范，引导人们按照标识的要求进行操作，从而降低误操作和违规行为所带来的危害。
4. 提升安全意识：通过长期接触和认识安全警告标志，人们的安全意识和安全素养得以提升，形成安全文化氛围。
总结国标安全警告标志是我们生活和工作中的重要提示和保护工具，通过设置和遵守这些标志，我们能够更好地防范事故风险，保障自己和他人的安全。
《安全标志》GB2894-1996代替GB2894-88自 1996-10-1 起执行前言GB2894《安全标志》经国家技术监督局批准实施以来，对提醒人们注意不安全因素、防止事故发生起了积极的作用，但国际、国内情况的不断变化，对现行的国家标准《安全标志》需要再行修订。
本标准采用了ISO3864：1984《安全颜色和安全标志》中的全部安全标志，此外还吸收了国外同类标准，结合我国国情，将原安全标志撤销20个。
为了与GB10001-94《公共信息标志用图形符号》和GB13495-92《消防安全标志》协调一致，“紧急出口”图形标志改变与《公共信息标志用图形符号》相同；“火情警报按钮”、“火警电话”、“灭火器”、“消防水带”、“地上消火栓”、“消防水泵接合器”、以及“禁止燃放鞭炮”标志在《消防安全标志》中已经规定，本标准不再列入。
从1996年10月1日起实施。
本标准从生效之日起，同时代替GB2894-88。
本标准的附录A、附录B是提示的附录。
本标准由中华人民共和国劳动部提出并归口。
1 范围本标准规定了传递安全信息的标志。
本标准适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。
2 引用标准下列标准所含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2893-82 安全色GB10001-94 公共信息标志用图形符号GB13495-92 消防安全标志GB/T15565-1995 图形符号术语3 定义本标准采用GB/T15565中的术语，还采用下列定义。
安全标志 safety signs安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
4 标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。
4.1 禁止标志4.1.1 禁止标志的含义是禁止人们不安全行为的图形标志。
世界各国安规认证标志一览表及简介序号国家及地区安规标志安规简介产品验証适用范围备注1 全球60多个国家及地区IEC国际电工委员会范围：组织起草、制定，电子电气器材等国际化标准及法规。
评估和协调各国标准可行性。
是由各国电工委员会组成的世界性标准化组织，其目的是为了促进世界电工电子领域的标准化。
2 全球54个国家及地区全球性相互认証标志（CB体系的正式名称是“Scheme of the IECEE for MutualRecognition of Test Certificates forElectrical Equipment”–“IECEE电工产品测试证书互认体系”。
CB体系的缩写名称意思是“Certification Bodies’Scheme”–“认证机构体系”。
）CB体系覆盖的产品是IECEE系统所承认的IEC标准范围内的产品。
IECEE是国际电工委员会电工产品合格测试与认证组织3 欧盟CE系欧洲通用安规认証标志认証范围针对：工业设备、机械设备、通讯设备、电气产品、个人防护用品、玩具等产品。
4欧洲ENEC (European Norms Electrical Certification，欧洲标准电器认证)。
ENEC标志是欧洲安全认证通用标志，该标志是欧洲厂商基于调和欧洲安全标准进行测试的基础之上所采用的。
认証范围针对IT（信息）、设备（EN60950、变压器（EN60742，EN61558）、照明灯饰（EN60598）和相关档（EN60920，EN60440）、电器开关01 西班牙02 比利时03 意大利04 葡萄牙05荷兰06 爱尔兰07 卢森堡08法国09 希腊10 德国11 奥地利12 英国13 瑞士14 瑞5 欧盟RoHS是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。
国家标准安全标志牌国家标准安全标志牌是指在公共场所、工作场所和其他场所中，为了保障人们的生命安全和财产安全而设置的一种标志。
它们以图形和文字的形式，向人们传达各种安全信息，提醒人们注意安全，防止意外事件的发生。
国家标准安全标志牌在日常生活中无处不在，它们承载着重要的安全提示和警示功能，对于维护社会秩序、保障人们的生命财产安全起着至关重要的作用。
首先，国家标准安全标志牌的种类繁多，根据其功能和用途可以分为禁止标志、警示标志、指令标志、应急标志和设施标志等多个类别。
禁止标志用于禁止某种行为或活动，如“禁止吸烟”、“禁止鸣笛”等；警示标志用于提醒人们注意危险，如“高压危险”、“易滑”等；指令标志用于指示人们应该怎样做，如“请勿践踏草坪”、“请勿触摸”等；应急标志用于指示应急设施的位置和使用方法，如“紧急出口”、“灭火器”等；设施标志用于标示各种设施的位置和用途，如“消防栓”、“医务室”等。
这些不同种类的标志牌，通过图形和文字的形式，有效地向人们传达各种安全信息，帮助人们正确地认识和理解安全警示，提高安全意识，减少安全事故的发生。
其次，国家标准安全标志牌的设计和设置需要严格按照国家标准进行，以确保其在各种场所的有效性和统一性。
国家标准安全标志牌的设计应当符合人们的视觉习惯和心理需求，图形应当简洁明了，文字应当准确清晰，颜色应当醒目鲜明。
此外，标志牌的设置位置也需要经过合理规划，要能够在人们容易看到的位置设置，以便及时提醒人们注意安全。
只有严格按照国家标准进行设计和设置，国家标准安全标志牌才能够真正发挥其应有的作用，保障人们的生命安全和财产安全。
最后，国家标准安全标志牌在日常生活中的作用不可小觑。
它们不仅仅是一种装饰，更是一种警示和提醒。
在公共场所、工作场所和其他场所，国家标准安全标志牌时刻提醒着人们注意安全，遵守规定，防止意外事故的发生。
它们承载着社会文明的责任和使命，为人们的生命安全和财产安全保驾护航。
1-9禁止转动1-10禁止叉车和厂内机动车辆通行1-11禁止乘人1-12禁止靠近1-13禁止入内1-14禁止推动1-15禁止停留1-16禁止通行1-17禁止跨越1-18禁止攀登1-19禁止跳下1-20禁止伸出窗外1-21禁止倚靠1-22禁止坐卧1-23禁止蹬踏1-24禁止触摸1-25禁止伸入1-26禁止饮用1-27禁止抛物1-28禁止戴手套1-29禁止穿化纤衣服1-30禁止穿带钉鞋1-31禁止开启无线移动通讯设备1-32禁止携带金属物或手表1-33禁止佩戴心脏起搏器者靠近1-34禁止植入金属材料者靠近1-35禁止游泳1-36禁止滑冰1-37禁止携带武器及仿真武器1-38禁止携带托运易燃及易爆物品1-39禁止携带托运有毒物品及有害液体1-40禁止携带托运放射性及磁性物品国家标准（GB 2894-2008）安全标识中国国家标准GB2894-2008《安全标志》是由中华人民共和国劳动部制定，经国家技术监督局批准，自2008年开始实施。
该标准提醒人们注意不安全因素、防止事故发生。
标准规定了传递安全信息的标志，适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。
安全标志共分为：禁止标志、警告标志、指令标志和提示标志四大类型。
设置范围和地点易发生坠落事故的作业地点，如：脚手架、高出平台、地面的深沟（池、槽）、建筑施工、高出作业场所等。
警示类标识警示类：提醒人们对周围环境引起注意，以避免可能发生危险的图形标识幻灯片11幻灯片3禁止烟火NO BURNING幻灯片4禁止带火种NO KINDING幻灯片5禁止用水灭火NO EXTINGUISHING WITH WATER 幻灯片6禁止放置易燃物NO LAYING INFLAMMABLE THING 幻灯片7禁止堆放NO STOCKING 幻灯片8禁止启动NO STARTING 幻灯片9禁止合闸NO SWITCHING ON幻灯片10禁止转动NO TURNING 幻灯片11禁止叉车和厂内机动车辆通行NO ACCESS FOR FORK LIFT TRUCKS AND OTHERINDUSTRIAL VEHICLES幻灯片12。

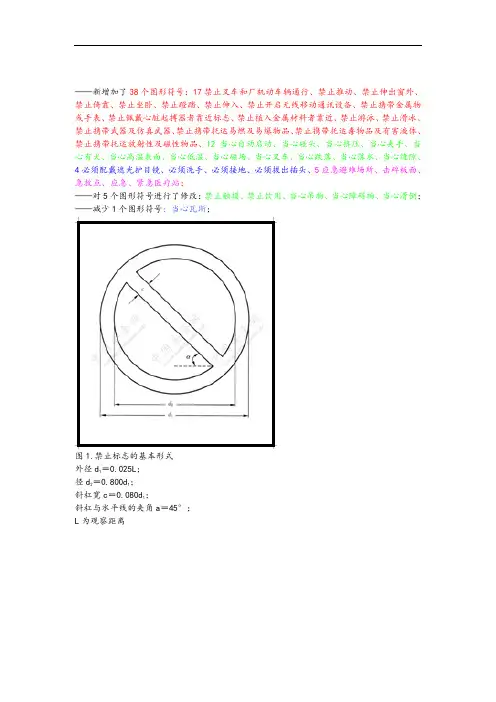

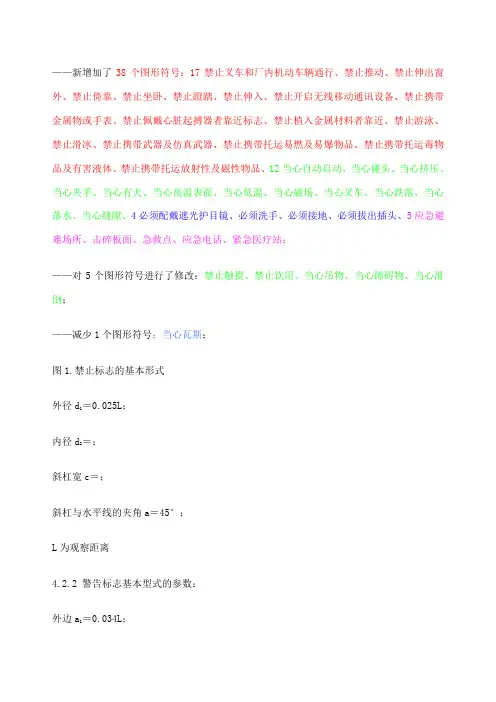

——新增加了38个图形符号：17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；图1.禁止标志的基本形式＝0.025L；外径d1内径d＝；2斜杠宽c＝；斜杠与水平线的夹角a＝45°；L为观察距离4.2.2 警告标志基本型式的参数：＝0.034L；外边a1内边a2＝0.700a1；边框外角圆弧半r径＝0.080a2；指示标志的基本形式4.3.2 指令标志基本型式的参数：直径d=0.025L；L为观察距离ICSC 65中华人民共和国国家标准GB 2894-2008代替GB 2894-1996, GB 16179-1996, GB 18217-2000安全标志及其使用导则Safety signs and guideline for the use2008-12-11发布 2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB目次前言本标准的全部技术内容为强制性;本标准参照国际标准化组织ISO 7010 Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas图形符号－安全颜色和安全标志－工作场所和公共区域安全标志,结合GB/T 10001标志用公共信息图形符号和GB 13495消防安全标志进行了修订、补充;本标准对现行国家标准GB 2894-1998安全标志、GB 16179-1998安全标志使用导则和GB 18217-2000激光安全标志进行合并、修订;本标准与GB 2894-1996、GB 16179-1996和GB18217-2000相比,内容的变化主要有：——按照GB/T 的要求,将GB 2894-1996、GB 16179-1996和GB18217-2000进行了合并、补充及修改,重新起草了标准文本；——调整了标准的适用范围；——新增加了38个图形符号：禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止磴踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；——规定了新增、修改后安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容;本标准自实施之日起,代替GB 2894-1996、GB 16179-1996和GB 18217-2000;本标准的附录A、附录B、附录C是规范性附录;本标准由国家安全生产监督管理总局提出;本标准由全国安全生产标准化技术委员会归口;本标准起草单位：北京市劳动保护科学研究所、北京光电技术研究所;本标准主要起草人：汪彤、代宝乾、王培怡、吴爱平、吕良海、白永强、陈晓玲、陈虹桥、谢昱蛛、宋冰雪、阮继锋、卢永红、张晋、马云飞;本标准所代替标准的历次版本发布情况为：——GB 2894-1982、GB2894-1988、GB 2894-1996；——GB 16179-1996；——GB 18217-2000;安全标志及其使用导则1 范围本标准规定了传递安全信息的标志及其设置、使用的原则;本标准适用于公共场所、工业企业、建筑工地和其他有必要提醒人们注意安全的场所;2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款;凡是注日期的引用文件,其随后所有的修改单不包括勘误的内容或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本;凡是不注日期的引用文件,其最新版本适用于本标准;GB 2893 安全色GB/T 10001所有部分标志用公共信息图形符号GB 10436 作业场所微波辐射卫生标准GB 10437 作业场所超高频辐射卫生标准GB 12268-2005 危险货物品名表GB/T 15566所有部分公共信息导向系统设置原则与要求3 术语和定义下列术语和定义适用于本标准;安全标志 safety sign用以表达特定安全信息的标志,由图形符号、安全色、几何形状边框或文字构成;安全色 safety colour传递安全信息含义的颜色,包括红、蓝、黄、绿四种颜色;禁止标志 prohibition sign禁止人们不安全行为的图形标志;警告标志 warning sign提醒人们对周围环境引起注意,以避免可能发生危险的图形标志;指令标志 direction sign强制人们必须做出某种动作或采用防范措施的图形标志;提示标志 information sign向人们提供某种信息如标明安全设施或场所等的图形标志;说明表示 explanatory sign向人们提供特定提示信息标明安全分类或防护措施等的标记,由几何图形边框和文字构成;环境信息标志 environmental information sign所提供的信息涉及较大区域的图形标志,标志种类代号：H;局部信息标志 partial information sign所提供的信息只涉及某地点,甚至某个设备或部件的图形标志;标志种类代号：J;4 标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型;禁止标志4.1.1 禁止标志的基本形式是带斜杠的圆边框,如图1所示;4.1.2 禁止标志基本型式的参数：图1 禁止标志的基本型式=；外径 d1=；内径 d2斜杠宽 c=；斜杠与水平线的夹角ɑ＝450；L为观察距离见附录A;4.1.3 禁止标志,如表1;表1 禁止标志警告标志4.2.1 警告标志的基本型式是正三角形边框,如图2所示;图2 警告标志的基本型式4.2.2 警告标志基本型式的参数：外边a1＝0.034L；内边a2＝0.700a1；边框外角圆弧半r径＝0.080a2；L为观察距离见附录A;4.2.3 警告标志,如表2;表2 警告标志指令标志4.3.1 指令标志的基本型式是圆形边框,如图3所示;图3 指令标志的基本型式4.3.2 指令标志基本型式的参数：直径d=；L为观察距离见附录A;4.3.3 指令标志,如表3;表3 指令标志提示标志4.4.1 提示标志的基本型式是正方形边框,如图4所示;图4 提示标志的基本型式4.4.2 提示标志基本型式的参数边长a＝,L为观察距离见附录A;4.4.3 提示标志,如表4;表4 提示标志提示标志的方向辅助标志：提示标志提示目标的位置时要加方向辅助标志;按实际需要指示左向时,辅助标志应放在图形标志的左方；如指示右向时,则应放在图形标志的右方,如图5;图5 应用方向辅助标志示例文字辅助标志4.5.1 文字辅助标志的基本型式是矩形边框;文字辅助标志有横写和竖写两种形式;横写时,文字辅助标志写在标志的下方,可以和标志连在一起,也可以分开;禁止标志、指令标志为白色字；警告标志为黑色字;禁止标志、指令标志衬底色为标志的颜色,警告标志衬底色为白色,如图6;竖写时,文字辅助标志写在标志杆的上部;禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字;标志杆下部色带的颜色应和标志的颜色相一致;如图7;图6 横写的文字辅助标志图7 竖写在标志杆上部的文字辅助标志4.5.2.3 文字字体均为黑体字;激光辐射窗口标志和说明标志激光辐射窗口标志和说明标志应配合“当心激光”警告标志使用,说明标志包括激光产品辐射分类说明标志和激光辐射场所安全说明标志,激光辐射窗口标志和说明标志的图形、尺寸和使用方法见附录C;5 颜色安全标志所用的颜色应符合GB 2893规定的颜色;6 安全标志牌的要求标志牌的衬边安全标志牌要有衬边;除警告标志边框用黄色勾边外,其余全部用白色将边框勾一窄边,即为安全标志的衬边,衬边宽度为标志边长或直径的倍;标志牌的材质安全标志牌应采用坚固耐用的材料制作,一般不宜使用遇水变形、变质或易燃的材料;有触电危险的作业场所应使用绝缘材料;标志牌表面质量标志牌应图形清楚,无毛刺、孔洞和影响使用的任何疵病;7 标志牌的型号选用型号见附录A工地、工厂等的入口处设6型或7型;车间入口处、厂区内和工地内设5型或6型;车间内设4型或5型;局部信息标志牌设1型、2型或3型;无论厂区或车间内,所设标志牌其观察距离不能覆盖全厂或全车间面积时,应多设几个标志牌;8 标志牌的设置高度标志牌设置的高度,应尽量与人眼的视线高度相一致;悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m；局部信息标志的设置高度应视具体情况确定;9 安全标志牌的使用要求标志牌应设在与安全有关的醒目地方,并使大家看见后,有足够的时间来注意它所表示的内容;环境信息标志宜设在有关场所的入口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备部件附近的醒目处;激光产品和激光作业场所安全标志的使用见附录C;标志牌不应设在门、窗、架等可移动的物体上,以免标志牌随母体物体相应移动,影响认读;标志牌前不得放置妨碍认读的障碍物;标志牌的平面与视线夹角应接近90°,观察者位于最大观察距离时,最小夹角不低于75°,如图8;图8 标志牌平面与视线夹角α不低于750标志牌应设置在明亮的环境中;多个标志牌在一起设置时,应按警告、禁止、指令、提示类型的顺序,先左后右、先上后下地排列;标志牌的固定方式分附着式、悬挂式和柱式三种;悬挂式和附着式的固定应稳固不倾斜,柱式的标志牌和支架应牢固地联接在一起;其他要求应符合GB/T 15566的规定;10 检查与维修安全标志牌至少每半年检查一次,如发现有破损、变形、褪色等不符合要求时应及时修整或更换;在修整或更换激光安全标志时应有临时的标志替换,以避免发生意外的伤害;附录A规范性附录安全标志牌的尺寸表安全标志牌的尺寸单位为米附录B规范性附录激光辐射警告标志的尺寸激光辐射警告标志如图所示,常用尺寸规格见表;图激光辐射警告标志的图形与尺寸表常用尺寸规格单位为毫米附录C规范性附录激光辐射窗口标志、说明标志及其使用激光辐射窗口标志激光辐射窗口标志为带说明文字的长方形见图,其位置应在紧贴“当心激光”警告标志下边界的正下方;图激光辐射窗口标志的图形与尺寸激光辐射窗口标志说明文字为：激光窗口或避免受到从该窗口出射的激光辐射激光辐射窗口标志说明文字应写在激光辐射窗口标志规定的长方形边框中见图,文字的位置在激光辐射窗口标志g尺寸规定的虚线框内;3激光辐射窗口的常用尺寸规格见表;表常用尺寸规格单位为毫米激光产品辐射分类说明标志激光产品辐射分类说明标志为带说明文字的长方形见图,图形、尺寸、文字位置同、、的规定;说明文字的内容必须严格按照不同的辐射分类给予说明; 对可能达到2类激光产品辐射分类标志的说明文字为：激光辐射勿直视激光束2类激光产品对可能达到3A类激光产品辐射标志的说明文字为：激光辐射勿直视或通过光学仪器观察激光束3A类激光产品对可能达到3B类激光产品辐射标志的说明文字为：激光辐射避免激光束照射3B类激光产品对可能达到4类激光辐射标志的说明文字为：激光辐射避免眼或皮肤受到直射和散射照射4类激光产品2类以上包括2类激光产品辐射分类标志的说明文字还应标明激光辐射的发射波长、脉冲宽度如果脉冲激光输出等信息;这些信息可以写在激光分类的下方或独立写在说明标志规定的长方形边框内;说明文字中“激光辐射”一词对于波长在400nm～700nm可见范围内的激光辐射注明“可见激光辐射”；对于波长在400nm～700nm范围之外的激光辐射应注明“不可见激光辐射”;激光辐射场所安全说明标志激光辐射场所安全说明标志为带说明文字的长方形见图,图形、尺寸、文字位置同、、的规定;说明文字的内容按照不同的辐射分类给予相应的说明;对可能达到3B类激光辐射场所说明标志的说明文字为：激光辐射避免激光束照射或者也可同时采用：激光工作进入时请戴好防护镜对可能达到4类激光辐射标志的说明文字为：激光辐射避免眼或皮肤受到直射和散射激光的照射或者也可同时采用：激光工作未经允许不得入内激光产品和激光作业场所安全标志的使用激光产品安全标志的使用C.4.1.1 对所有可能达到2类的激光产品都必须有激光安全标志;每台设备必须同时具有激光警告标志、激光安全分类说明标志和激光窗口标志,激光产品安全标志使用实例见图;激光产品安全标志使用实例C.4.1.2 激光安全标志的粘贴位置必须是人员不受到超过1类辐射就能清楚看到的地方;激光分类说明标志应置于激光警告标志的正下方,激光窗口标志应置于激光出光口的附近3类和4类激光产品应在所有可能达到2类的激光辐射窗口贴上窗口标志;若激光产品的尺寸或设计不便于装贴,应将标志作为附件一起提供给用户;激光作业场所安全标志的使用对所有3B类和4类激光产品工作的场所都必须有激光安全标志;可以单独使用激光警告标志,或者同时使用激光警告标志与激光辐射场所安全分类说明标志,此时激光辐射场所分类说明标志应置于激光警告标志的正下方;在3A类激光产品作为测量、准直、调平使用时的场所应设置激光安全标志; 激光安全标志的装贴位置必须是激光防护区域的明显位置,人员不受到超过1类辐射就能够注意到标志并知道所示的内容;在所设标志不能覆盖整个工作区域时,应设置多个标志;永久性的激光防护区域应在出入口处设置激光安全标志,在由活动挡板、护栏围成的临时防护区除在出入口处必须设置激光安全标志外,还必须在每一块构成防护围栏和隔挡板的可移动部位或检修接头处设置激光安全标志,以防止这些板块分开或接头断开时人员受到有害激光辐射;中文索引中文名称……………………标志编号 避险处……………………………4－2 必须拔出插头………………… 3－16 必须穿防护服………………… 3－10 必须穿防护鞋………………… 3－12 必须穿救生衣……………………3－9 必须加锁……………………… 3－14 必须接地……………………… 3－15 必须戴安全帽……………………3－7 必须戴防尘口罩…………………3－3 必须戴防毒面具…………………3－4 必须戴防护帽……………………3－7 必须戴防护手套……………… 3－11 必须戴防护眼镜…………………3－1 必须戴护耳器……………………3－5 必须系安全带……………………3－8 必须配戴遮光眼镜………………3－2 必须洗手……………………… 3－13 当心爆炸…………………………2－3 当心叉车……………………… 2－31 当心车辆……………………… 2－32 当心磁场……………………… 2－26 当心触电…………………………2－7 当心低温……………………… 2－25。
