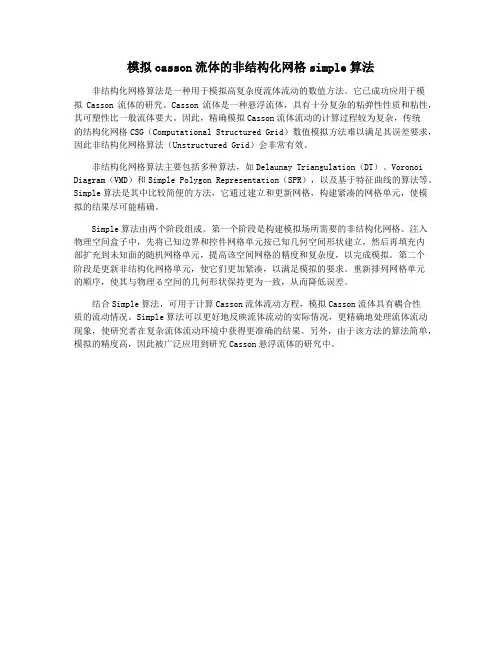

模拟casson流体的非结构化网格simple算法非结构化网格算法是一种用于模拟高复杂度流体流动的数值方法。

它已成功应用于模拟Casson流体的研究。

Casson流体是一种悬浮流体，具有十分复杂的粘弹性性质和粘性，其可塑性比一般流体要大。

因此，精确模拟Casson流体流动的计算过程较为复杂，传统的结构化网格CSG（Computational Structured Grid）数值模拟方法难以满足其误差要求，因此非结构化网格算法（Unstructured Grid）会非常有效。

非结构化网格算法主要包括多种算法，如Delaunay Triangulation（DT）、Voronoi Diagram（VMD）和Simple Polygon Representation（SPR），以及基于特征曲线的算法等。

Simple算法是其中比较简便的方法，它通过建立和更新网格，构建紧凑的网格单元，使模拟的结果尽可能精确。

Simple算法由两个阶段组成。

第一个阶段是构建模拟场所需要的非结构化网格。

注入物理空间盒子中，先将已知边界和控件网格单元按已知几何空间形状建立，然后再填充内部扩充到未知面的随机网格单元，提高该空间网格的精度和复杂度，以完成模拟。

第二个阶段是更新非结构化网格单元，使它们更加紧凑，以满足模拟的要求。

重新排列网格单元的顺序，使其与物理る空间的几何形状保持更为一致，从而降低误差。

结合Simple算法，可用于计算Casson流体流动方程，模拟Casson流体具有耦合性质的流动情况。

Simple算法可以更好地反映流体流动的实际情况，更精确地处理流体流动现象，使研究者在复杂流体流动环境中获得更准确的结果。

另外，由于该方法的算法简单，模拟的精度高，因此被广泛应用到研究Casson悬浮流体的研究中。

含运动物体流场计算的自适应非结构二维网格生成方法

含运动物体流场计算的自适应非结构二维网格生成方法

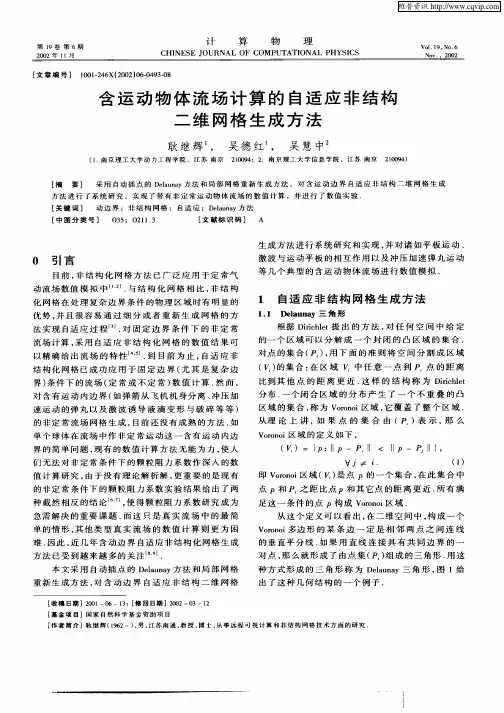

根 据 Ｄｒ ｈｅ 提 出 的 方 法 ， 任 何 空 间 中 给 定 ｉｃ ｌｔ ｉ 对 的一 个 区域 可 以 分 解 成 一 个 封 闭 的 凸 区 域 的 集 合 ． 对 点 的集 合 （ ， 下 面 的 准 则 将 空 间 分 割 成 区 域 Ｐ）用
结 构 化 网格 已成 功 应 用 于 固定 边 界 （ 其 是 复 杂 边 尤
目前 ， 结 构 化 网格 方 法 已 广 泛 应 用 于 定 常 气 非 动 流 场 数 值 模 拟 中 ¨ ． 结 构 化 网格 相 比 ， 结 构 ’ 与 非 化 网格 在 处 理 复 杂边 界 条 件 的物 理 区 域 时有 明 显 的 优 势 ， 且 很 容 易 通 过 细 分 或 者 重 新 生 成 网 格 的 方 并 法 实 现 自适 应 过 程 ． 固 定 边 界 条 件 下 的非 定 常 对 流 场 计 算 ， 用 自适 应 非 结 构 化 网 格 的 数 值 结 果 可 采
维普资讯
第 １ ９卷 第 ６期
２０ ０ ２年 １ １月
ＣＨＩ ＮＥＳ Ｊ Ｅ ＯＵＲＮＡＬ ＯＦ ＣＯＭＰＵＴＡＴＩ ＯＮＡＬ ＰＨＹＳ ＣＳ Ｉ
计
算
物
理
ｖ １１ ． Ｏ６ Ｏ．９ Ｎ ．
ＮＯ ． ２ ０ Ｖ． ０２
［ 章 编 号 ］ １０ —４ Ｘ ２ ｏ ） ６０ ９ — ８ 文 ０ １ ６ （ ０ ２ ０ —４ ３０ ２
［ 键词］ 关 动 边 界 ；非 结 构 网 格 ； 自适 应 ； Ｄ ｌ ｎ ｙ 法 ｅａ ａ 方 ｕ ０５ ３ ；０ １ ． ２ １３ ［ 献 标识 码 ］ 文 Ａ
［ 图分类 号 ］ 中
生 成 方 法 进 行 系统 研 究 和 实 现 ， 对 诸 如 平 板 运 动 、 并

解析二维非结构网格生成方法及其应用

解析二维非结构网格生成方法及其应用

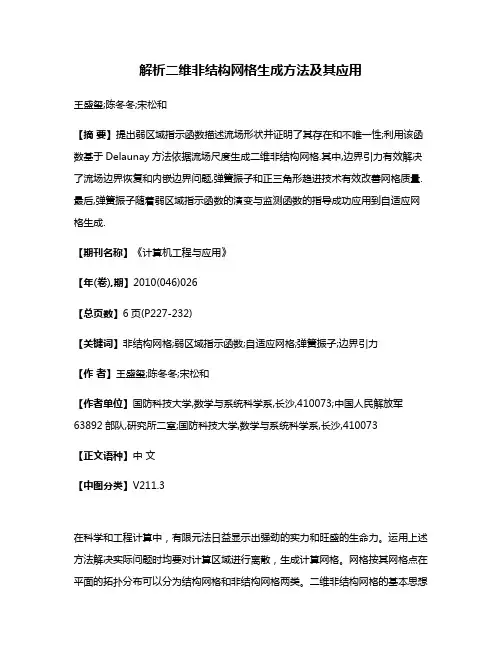

解析二维非结构网格生成方法及其应用王盛玺;陈冬冬;宋松和【摘要】提出弱区域指示函数描述流场形状并证明了其存在和不唯一性;利用该函数基于Delaunay方法依据流场尺度生成二维非结构网格.其中,边界引力有效解决了流场边界恢复和内嵌边界问题,弹簧振子和正三角形趋进技术有效改善网格质量.最后,弹簧振子随着弱区域指示函数的演变与监测函数的指导成功应用到自适应网格生成.【期刊名称】《计算机工程与应用》【年(卷),期】2010(046)026【总页数】6页(P227-232)【关键词】非结构网格;弱区域指示函数;自适应网格;弹簧振子;边界引力【作者】王盛玺;陈冬冬;宋松和【作者单位】国防科技大学,数学与系统科学系,长沙,410073;中国人民解放军63892部队,研究所二室;国防科技大学,数学与系统科学系,长沙,410073【正文语种】中文【中图分类】V211.3在科学和工程计算中，有限元法日益显示出强劲的实力和旺盛的生命力。

运用上述方法解决实际问题时均要对计算区域进行离散，生成计算网格。

网格按其网格点在平面的拓扑分布可以分为结构网格和非结构网格两类。

二维非结构网格的基本思想基于如下假设：三角形是二维平面最简单的形状，任何平面区域都可以被三角形单元所填满，即任何平面区域都可以被以三角形为单元的网格所划分。

非结构网格没有网格节点的限制，网格点周围的节点数和单元数都是可变的，因而具有很强的灵活性，易于控制网格单元的大小、形状以及位置，能较好地处理复杂区域边界，并且可以根据流场背景信息的要求科学合理地分布网格点疏密进行自适应计算。

基于这些优势，非结构网格技术的深入研究已经成为当前计算科学中的一个重要方向。

此外，网格生成也是计算机图形学（CG）、计算机辅助设计（CAGD）和计算机辅助工程设计（CAED）等一系列应用研究中必不可少的技术步骤。

目前常用的生成非结构网格的方法主要有（约束）Delaunay三角剖分方法、阵面推进法（Advancing Front Methed）和四叉树（Quadtree）。

非结构化网格生成技术研究及应用的开题报告

非结构化网格生成技术研究及应用的开题报告

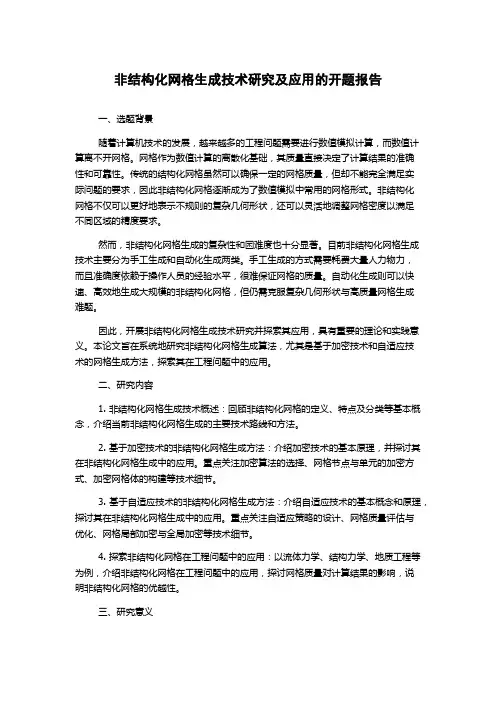

非结构化网格生成技术研究及应用的开题报告一、选题背景随着计算机技术的发展，越来越多的工程问题需要进行数值模拟计算，而数值计算离不开网格。

网格作为数值计算的离散化基础，其质量直接决定了计算结果的准确性和可靠性。

传统的结构化网格虽然可以确保一定的网格质量，但却不能完全满足实际问题的要求，因此非结构化网格逐渐成为了数值模拟中常用的网格形式。

非结构化网格不仅可以更好地表示不规则的复杂几何形状，还可以灵活地调整网格密度以满足不同区域的精度要求。

然而，非结构化网格生成的复杂性和困难度也十分显著。

目前非结构化网格生成技术主要分为手工生成和自动化生成两类。

手工生成的方式需要耗费大量人力物力，而且准确度依赖于操作人员的经验水平，很难保证网格的质量。

自动化生成则可以快速、高效地生成大规模的非结构化网格，但仍需克服复杂几何形状与高质量网格生成难题。

因此，开展非结构化网格生成技术研究并探索其应用，具有重要的理论和实践意义。

本论文旨在系统地研究非结构化网格生成算法，尤其是基于加密技术和自适应技术的网格生成方法，探索其在工程问题中的应用。

二、研究内容1. 非结构化网格生成技术概述：回顾非结构化网格的定义、特点及分类等基本概念，介绍当前非结构化网格生成的主要技术路线和方法。

2. 基于加密技术的非结构化网格生成方法：介绍加密技术的基本原理，并探讨其在非结构化网格生成中的应用。

重点关注加密算法的选择、网格节点与单元的加密方式、加密网格体的构建等技术细节。

3. 基于自适应技术的非结构化网格生成方法：介绍自适应技术的基本概念和原理，探讨其在非结构化网格生成中的应用。

重点关注自适应策略的设计、网格质量评估与优化、网格局部加密与全局加密等技术细节。

4. 探索非结构化网格在工程问题中的应用：以流体力学、结构力学、地质工程等为例，介绍非结构化网格在工程问题中的应用，探讨网格质量对计算结果的影响，说明非结构化网格的优越性。

三、研究意义1. 对于非结构化网格生成技术的研究，可以明确非结构化网格的定义与特点，为工程问题提供更精确的数值计算基础。

网格生成技术

网格生成技术
（2。1）
同时在物理平面的求解区域边界上规定ξ（x，y），η（x，y）的取值方法，于是就形成了物理平面上的第一类边界条件的Laplace问题.
②从计算平面上来看，如果从计算平面上的边值问题出发考虑，则情况就大为改观，因为在计算平面上可以永远取成一个规则区域。所谓计算平面上的边值问题，就是指在计算平面的矩形边界上规定x（ξ，η)，y（ξ,η)的取值方法，然后通过求解微分方程来确定计算区域内部各点的（x，y）值，即找出与计算平面求解区域内各点相应的物理平面上的坐标。实际上用椭圆型方程来生成网格时都是通过求解计算平面上的边值问题来进行的.为此需要把物理平面上的Laplace方程转换到计算平面上以ξ，η为自变量的方程.
物理平面求解区域内部的网格疏密程度要易于控制；
在贴体坐标的边界上，网格线最好与边界线正交或接近正交,以便于边界条件的离散化。
生成贴体坐标的过程可以看成是一种变换,即把物理平面上的不规则区域变换成计算平面上的规则区域，主要方法有微分方程法，代数生成法，保角变代以来发展起来的一种方法，基本思想是定义计算域坐标与物理域坐标之间的一组偏微分方程，通过求解这组方程将计算域的网格转化到物理域.其优点是通用性好，能处理任意复杂的几何形状，且生成的网格光滑均匀，还可以调整网格疏密，对不规则边界有良好的适应性,在边界附近可以保持网格的正交性而在区域内部整个网格都比较光顺；缺点是计算工作量大。该方法是目前应用最广的一种结构化网格的生成方法，主要有椭圆型方程法、双曲型方程法和抛物型方程法。
单元(Cell）是构成网格的基本元素.在结构网格中，常用的2D网格单元（图1。1)是四边形单元,3D网格单元(图1.2）是六面体单元。而在非结构网格中,常用的2D网格单元还有三角形单元，3D网格单元还有四面体单元和五面体单元，其中五面体单元还可分为棱锥型（楔形）和金字塔形单元等。

ICEM网格生成流程

ICEM网格生成流程

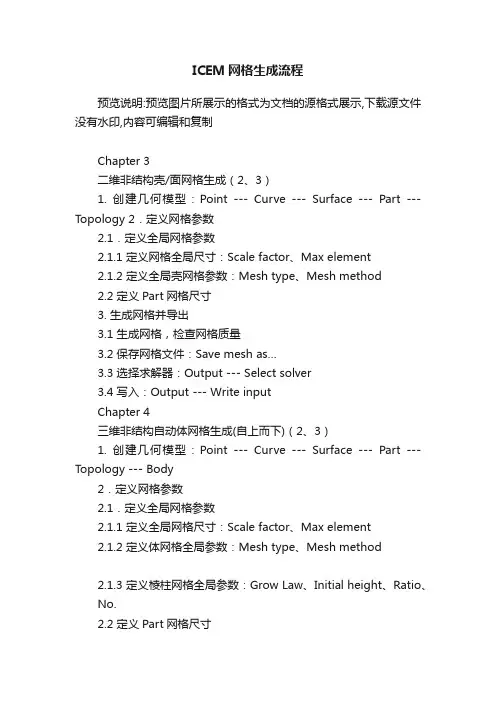

ICEM网格生成流程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制Chapter 3二维非结构壳/面网格生成（2、3）1. 创建几何模型：Point --- Curve --- Surface --- Part --- Topology 2．定义网格参数2.1．定义全局网格参数2.1.1 定义网格全局尺寸：Scale factor、Max element2.1.2 定义全局壳网格参数：Mesh type、Mesh method2.2 定义Part网格尺寸3. 生成网格并导出3.1 生成网格，检查网格质量3.2 保存网格文件：Save mesh as…3.3 选择求解器：Output --- Select solver3.4 写入：Output --- Write inputChapter 4三维非结构自动体网格生成(自上而下)（2、3）1. 创建几何模型：Point --- Curve --- Surface --- Part --- Topology --- Body2．定义网格参数2.1．定义全局网格参数2.1.1 定义全局网格尺寸：Scale factor、Max element2.1.2 定义体网格全局参数：Mesh type、Mesh method2.1.3 定义棱柱网格全局参数：Grow Law、Initial height、Ratio、No.2.2 定义Part网格尺寸3. 生成网格并导出3.1 生成网格，检查网格质量3.2 保存网格文件：Save me sh as…*.uns3.3 选择求解器：Output --- Select solver3.4 写入：Output --- Write input三维非结构自动体网格生成(自下而上)（4）首先导入壳网格，在壳网格的基础上拉伸生成棱柱体网格，再填充棱柱体网格和远场边界之间的空隙。

（壳网格---棱柱体网格---体网格）。

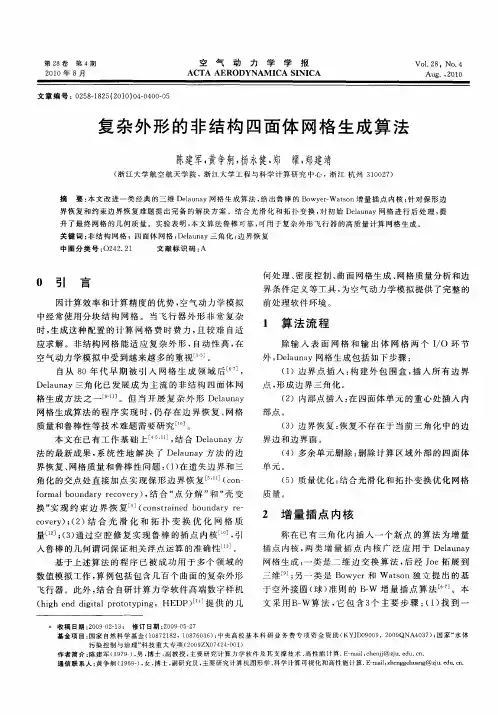

复杂外形的非结构四面体网格生成算法

复杂外形的非结构四面体网格生成算法

（ ）内部点 插入 ： 四面体单 元 的重 心处 插入 内 ２ 在
部点 。
网格 生成 算法 的程 序 实现 时 ， 存 在边 界 恢 复 、 仍 网格
质 量和鲁 棒性等 技术 难题 需要研 究口 。 本文 在 已有 工 作 基础 上 儿 ， 合 Ｄ ｌｕ ａ ］结 ｅａ ｎ ｙ方 法 的最新 成果 ， 统 性 地 解决 了 Ｄ ｌｕ ａ 系 ｅａ ｎ ｙ方 法 的边 界恢 复 、 网格质量 和鲁 棒性 问题 ：１ 在 遗失边 界和 三 （） 角化 的交 点处直 接加 点 实现 保 形边 界 恢 复［ （ｏ — ５ ｃｎ ｆｒ ｌ ｏ ｎ ａｙｒｃｖ ｒ ） 结 合 “ 分 解 ” “ 变 ｏ ｍａ ｂ ｕ ｄ ｒ ｅｏ ｅｙ ， 点 和 壳 换 ” 现 约 束 边 界 恢 复 （ ｏ ｓｒｉｅ ｏ ｎ ａｙ ｒ— 实 ］ ｃ ｎ ｔａ ｄ ｂ ｕ ｄ ｒ ｅ ｎ ｃｖ ｒ ） （ ） 合 光 滑 化 和 拓 扑 变 换 优 化 网 格 质 ｏ ｅｙ ； ２ 结 量 ；３ 通 过空 腔 修 复实 现 鲁棒 的插 点 内核 【 ， （） 引 入鲁 棒 的几何谓 词保 证相 关浮点 运算 的准确 性ｕ 。 基于 上述算 法 的程 序 已被成 功 用 于 多个 领 域 的
第 ２ ８卷
第 ４期
空 气
动
力 学
学
报
Ｖｏ． １ ２８。Ｎ ｏ ４ ．
Ａｕ ｇ．， ０１ ２ ０
２１ ０ ０年 ８月
ＡＣＴＡ ＡＥＲｏＤＹＮＡＭ Ｉ ＣＡ ＮＩ ＳＩ ＣＡ
文 章 编 号 ： ２ ８ １ ２ （ ０ ０ ０ —４ ０ ０ ０ ５ — ８ ５ ２ １ ） ４０ ０ — ５
复杂 外 形 的 非结构 四面 体 网格 生成 算 法

结构化网格和非结构网格的适用性问题

结构化网格和非结构网格的适用性问题

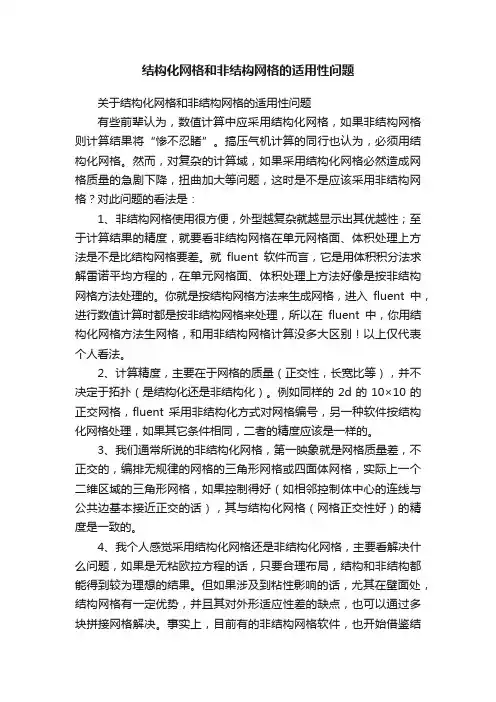

结构化网格和非结构网格的适用性问题关于结构化网格和非结构网格的适用性问题有些前辈认为，数值计算中应采用结构化网格，如果非结构网格则计算结果将“惨不忍睹”。
