认识数控铣床和加工中心的结构布局和作用

特别是随着新材料，新工艺的普及、应用，高速加工已 经成为目前数控机床的发展方向之一，快进速度达到了每分 钟数十米，甚至上百米，主轴转速达到了每分钟上万转、甚 至十几万转，采用电主轴、支线电动机、直线滚动导轨等新 产品、Байду номын сангаас技术已势在必行。
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺

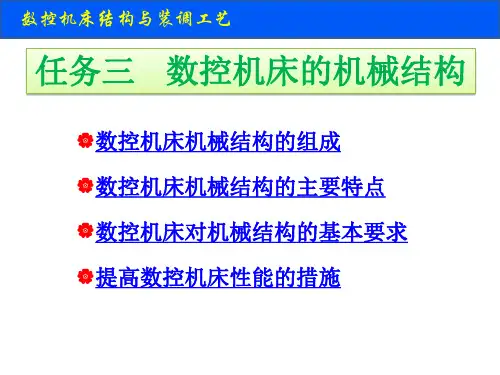

三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。

F≥0，则进给＋x 若
F<0，则进给＋y
2021/5/28
6
用递推法简化计算方法
结论：第一象限
F 0 F 0
x y
F F ye F F xe
2021/5/28
7
3. 终点判别
总步长法：N X e Ye
单边计数法：N maxXe , Ye
坐标计数法 长边坐标计数法
2021/5/28
迹上伸长或缩短一个刀具半径。
刀具半径补偿进行：
❖ 维持所建立的刀补状态，直至撤消。刀具中心轨迹始 终偏离编程轨迹一个刀具半径值的距离。
撤消刀具半径补偿： ❖ 刀具撤离工件，返回起刀点。用G40。
2021/5/28
17
3.刀具半径补偿计算
直线刀具补偿计算（考虑推导过程） X’＝X+△X Y’＝Y+△Y △X＝r.sinα △Y＝－r.cosα X’＝X+r.Y/（X2+Y2）0.5 Y’＝Y－r.Y/（X2+Y2）0.5
问题：当尖角过渡为内轮廓时，会出现工件的 过切现象。引入C功能刀具半径补偿。
2021/5/28
18
4. C功能刀具半径补偿
C刀补是为解决上述尖角过渡问题而设计的，专门处理 两个程序段间转接的各种情况。
在C刀补中，为了避免下一段加工轨迹对本段加工轨迹 的影响，在计算本程序段的刀具中心轨迹时，提前将下 一段程序读入，根据它们之间转换的具体情况，做出适 当地处理。
2 数控机床各组成部分的结构及其控制原理
课程内容
❖ 2.1 数控系统的控制原理 ❖ 2.2 计算机数控装置 ❖ 2.3数控机床的位置检测装置 ❖ 2.4 数控机床的进给伺服系统 ❖ 2.5 数控机床的主轴驱动及其机械结构 ❖ 2.6 可编程序控制器在数控机床上的应用

编程时一般选择工件上的某一点作为程序原点，并以这个原点作
为坐标系的原点，建立一个新的坐标系，这个新的坐标系就是工作坐标系 （编程坐标系）。 编程原点选择原则： 原则1：编程原点应尽量选择在零件的设计基准或工艺基准上。 原则2：尽量选择便于对刀的位置。
工作坐标系的设定： 方法一 ：在机床坐标系中直接设定加工原点。 编程原点设置在工件轴心线与工件底端面的交点上。 方法二：通过刀具起始点来设定加工坐标系。 加工坐标系的原点可设定在相对于刀具起始点的某一符合加工要求的空
上的成形运动和辅助运动，必须先确定机床上运动的位移和运动的方向， 这就需要通过坐标系来实现，这个坐标系被称之为机床坐标系。
在铣床上，有机床的纵向运动、横向运动以及垂向运动。在数控加工中就应该用
机床坐标系来描述。
标准机床坐标系中X、Y、Z坐标轴的相互关系用右手笛卡尔直角坐标系决定： （1）伸出右手的大拇指、食指和中指，并互为90°。则大拇指代表X坐标，食指代 表Y坐标，中指代表Z坐标。 （2）大拇指的指向为X坐标的正方向，食指的指向为Y坐标的正方向，中指的指向 为Z坐标的正方向。 （3）围绕X、Y、Z坐标旋转的旋转坐标分别用A、B、C表示，根据右手螺旋定则， 大拇指的指向为X、Y、Z坐标中任意轴的正向，则其余四指的旋转方向即为旋转坐 标A、B、C的正向。
标准机床坐标系中X、Y、Z坐标轴的相互关系用右手笛卡尔直角坐标系 决定。
笛卡儿坐标系只表明了六个坐标之间的关系，而对于数控机床坐标方向 的判断则有如下规定：
原则一：刀具相对于静止的工件坐标而运动： 原则二：坐标正方向判断顺序先Z后X再Y。
在数控机床上，机床的动作是由数控装置来控制的，为了确定数控机床
机床回零操作应注意以下几点：
（1）、当机床工作台或主轴当前位置接近机床零点或处于超程状态时，此 时应采用手动模式，将机床工作台或主轴移至各轴行程中间位置，否则 无法完成回零操作。

质
格式和代码编写出工件的加工程序，并存储在一种 载体上，如穿孔纸带、磁带、软磁盘等。
• 数控装置是数控机床的核心，其功能是接受输入的
加工信息，经过数控装置的系统软件和逻辑电路进
行译码、运算和逻辑处理，向伺服系统发出相应的
脉冲，并通过伺服系统控制机床运动部件按加工程
数
序指令运动。
控
装
置
• 伺服系统是数控系统的一个重要组成部分，它将数控装置送来 的脉冲运动指令信息进行放大，它相当于手工操作人员的手，
• 6.生产准备工作复杂 • 由于整个加工过程采用程序控制，数控加工的前期准备工作
较为复杂，包含工艺确定、程序编制等。 • 7.投资大，维修困难 • 数控机床是一种高度自动化机床，必须配有数控装置或电子
计算机，机床加工精度因受切削用量大、连续加工发热多等 影响，使其设计要求比普通机床更加严格，制造要求更精密， 因此数控机床的制造成本比较高。此外，数控机床属于典 型的机电一体化产品，控制系统比较复杂、技术含量高，一 些元器件、部件精密度 较高，同时一些进口机床的技术开 发受到条件的限制，所以对数控机床的调试和维修比较困难。
驱动机床的移动部件（刀架或工作台）按规定的轨迹和速度移
伺
动或精确定位，加工出符合图样要求的工件。伺服系统由
服
伺服驱动电路、功率放大电路、伺服与机床上执行部件和机械传动部件
组成数控机床的进给系统。
• 每个作进给运动的执行部件，都配有一套伺服驱动
系统。
• 数控系统的控制对象，是实现加工零件的执行部
数控机床的组成和工作原理
数控机床的介绍
• 数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序 控制系统的自动化机床。该控制系统能够处理具 有控制编码的程序，并将其译码，通过信息载体 输入数控装置。经运算处理由数控装置发出各种 控制信号，控制机床的动作，按图纸要求的形状 和尺寸，自动地将零件加工出来。数控机床较好 地解决了复杂、精密、小批量、多品种的零件加 工问题，是一种柔性的、高效能的自动化机床， 代表了现代机床控制技术的发展方向，是一种典 型的机电一体化产品。
