起动机拆装与检测(上)

汽修教案起动机拆装、检测一、教学内容本节课的教学内容来自《汽车维修技术》教材第四章“汽车电气设备”的第三节“起动机的拆装与检测”。

详细内容包括：起动机的结构与工作原理介绍，起动机的拆装步骤与方法，起动机的检测项目及标准，常见故障诊断与排除。

二、教学目标1. 理解起动机的结构、工作原理及在汽车电路中的作用。

2. 学会起动机的拆装步骤与方法，具备独立操作的能力。

3. 掌握起动机的检测标准及方法，能对常见故障进行诊断与排除。

三、教学难点与重点难点：起动机的拆装步骤与方法，起动机检测项目及标准。

重点：起动机的结构与工作原理，拆装与检测的实际操作。

四、教具与学具准备教具：起动机实物，起动机拆装与检测工具，多媒体教学设备。

学具：起动机拆装与检测工具，实验手册，记录本。

五、教学过程1. 实践情景引入（5分钟）通过展示一台损坏的起动机，引导学生思考起动机损坏的原因及维修方法。

2. 理论知识讲解（10分钟）介绍起动机的结构、工作原理及在汽车电路中的作用。

3. 拆装步骤与方法讲解（15分钟）讲解起动机拆装的步骤与方法，通过实物演示，让学生更直观地了解拆装过程。

4. 拆装实操指导（15分钟）学生分组进行起动机拆装实操，教师巡回指导。

5. 检测项目及标准讲解（10分钟）讲解起电动机检测项目及标准，让学生了解检测的注意事项。

6. 故障诊断与排除讲解（10分钟）分析常见故障现象，讲解诊断与排除方法。

7. 随堂练习（15分钟）发放随堂练习题，让学生巩固所学知识。

六、板书设计1. 起动机结构与工作原理2. 起动机拆装步骤与方法3. 起动机检测项目及标准4. 常见故障诊断与排除七、作业设计1. 作业题目：（1）简述起动机的工作原理。

（2）列举起动机拆装步骤。

（3）说明起动机检测项目及标准。

2. 答案：（1）起动机工作原理：起动机通过电磁力将转子转动，带动发动机启动。

（2）起动机拆装步骤：断开电源，拆卸起动机固定螺丝，拔出起动机线束，取出起动机。

摘要:汽车起动机是汽车起动系统的主要元件，在汽车起动系统中起着至关重要的作用，是每一位从事汽车专业人员必掌握的技巧和分析能力，本论文主要讲解一些对汽车起动机的拆检和试验的常用方法。

关键词:起动机拆解检测1主要内容及目的①掌握起动机的拆解和复装方法。

②掌握起动机的检测和维修方法。

③掌握起动机的试验方法。

2主要实验仪器①电器万能试验台、起动机、蓄电池各一；②一字起子、十字起子、尖嘴钳、扭力扳手各一，开口扳手一套，台钳一架；③万用表、游标卡尺、百分表及V形铁、弹簧秤、厚薄规各一，00号砂纸。

3注意事项①用蓄电池测试电磁开关和起动机时，检查时间不宜过长。

②每次空转不应超过1min，防止起动机过热。

③记录拆解、检测、装配过程中遇到的故障及排除过程。

④拆下的零部件一定要按顺序整齐摆放好；⑤如发现部件故障的，则检修完好。

⑥拆装螺栓时，应分次拧松或打紧螺栓，不允许一次拧松或打紧螺栓。

4实验步骤4.1起动机拆解前的质量检查给起动机接通电源，使起动机空转，如起动机空转正常，则继续拆解工作；如起动机不转，说明起动机故障，在拆解过程中，注意是否有零件缺失或部件故障，并做好记录。

4.2起动机拆解①拆下电磁开关与电动机接线柱之间的连接铜片；②拆下电磁开关与驱动端盖的紧固螺钉，取下电磁开关；③拆下起动机防护罩；④拆下转子止推片和止推弹簧；⑤旋出两支穿心螺栓，将后端盖拆出；⑥用碳刷钩将碳刷拿出；⑦拆下定子；⑧拆下转子；⑨将拨叉与驱动端盖分离。

4.3起动机检测。

①电枢(转子总成)的检修。

a电枢绕组断路的检查，万用表一触针不动，另一触针依次与相邻换向片接触，电阻值均接近于0，说明无断路，电阻值为无穷大，说明有断路。

b电枢绕组短路的检修。

c电枢绕组搭铁的检查。

检查方法：万用表触笔一端接铁心，另一端接换向器；电阻值应为无穷大，否则为搭铁故障。

②电枢轴的检查。

a 用游标卡尺检测轴颈外径与衬套内径，配合间隙应为0.035-0.077mm，间隙过大应更换衬套并重新铰配。

起动机拆装与电路故障检测起动机是汽车发动机正常工作的重要组成部分，负责启动发动机并转动曲轴使发动机正常工作。

在汽车的使用过程中，起动机也是经常发生故障的部件之一，需要进行定期的检查和维护。

本文将介绍起动机的拆装以及电路故障检测方法。

起动机的拆装起动机一般安装在发动机附件上，固定在发动机和变速器间的接口处。

通常情况下，我们需要对起动机进行拆装时，需要遵循以下步骤：1.断开电池负极连接拆卸起动机之前，需要断开电池负极连接，以避免触电风险。

具体操作步骤如下：1.打开车辆引擎盖，找到电瓶。

2.拧动电池底部的螺钉，然后拆下电池的负极连接器，注意防止两端接触，产生短路。

2.拆卸连接线及固定螺栓拆卸起动机需要先拆卸电机连接线及固定螺栓。

具体操作步骤如下：1.找到起动机的电线连接端口。

2.用扳手拆下安装在起动机表面的固定螺栓，拆下电线连接器，小心保持电线不遭到拉扯和损坏。

3.拆卸起动机拆卸起动机是根据车辆的不同型号和尺寸，可能需要不同的拆卸工具。

一般情况下，我们需要遵循以下操作步骤：1.确保取出固定螺栓后，可以轻松地移动起动机的位置。

2.使用起子拆卸与发动机连接的螺栓，使其能够自由脱离。

3.温柔地将起动机从发动机分离，注意不要用力以防止损坏。

4.检查和维护拆卸完毕后，需要对起动机进行检查并进行必要的维护操作，包括电极清理、维修、更换零件、更换附件等。

起动机电路故障检测起动机的故障主要与电路问题有关，如电源故障、电线腐蚀、电机短路、电力不足等问题。

下面是一些常见的电路故障检测方法。

1.电池引擎轻响如果在发动车辆时听到引擎轻响声，并且你的电瓶电池已经过期，那么很有可能是电源故障导致的。

需要换新的电瓶电池。

2.点击声、无反应如果你听到电机发出的一声尖利的“嗒嗒”声或没有任何反应，那么很有可能是连接问题。

需要检查电瓶电极连接器和电机电极连接线是否紧固，并做必要的松动更正。

3.电机启动速度慢如果起动机的启动速度很慢，那么可能是电机连接线腐蚀，这可能阻碍电流的传输。

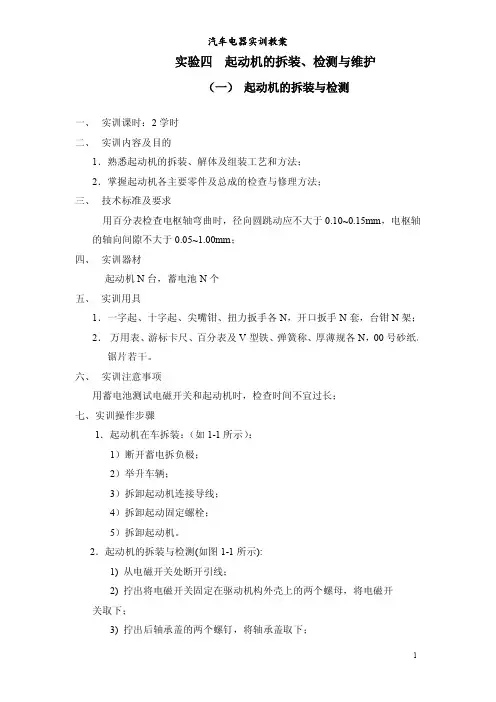

图 1-2 换向片的检查
(1) 换向器：检查换向器表面有无烧蚀和失圆。轻微烧蚀用 00 号砂纸打
磨，严重时应车削，换向器与电枢轴的同轴度不大于 0.03mm，否则在车穿
车 床 上 修 整 。 换 向 器 直 径 不 小 于 标 准 值 1.10mm ， 换 向 片 高 出 云 母 片
0.40~0.80mm，如图 1-2、1-3 所示；
测接线柱与正电刷的导通情况，如不导通，也为断路，如图 1-8 所示。
3) 电刷总成的检修：
电刷高度的检查：电刷磨损后的高度不应小
(1) 电刷原高度的一半，一般不小于 10mm，
(2) 电刷在架内活动自如，无卡滞，电刷与换向器的接触面不低于 80%；
4
汽车电器实训教案 (3) 电刷架的检查：用万用表的导通档位测两绝缘电刷架与电刷架座盖， 阻值应为无穷大，否则说明绝缘体损坏；相同方法测两搭铁电刷架与电刷架 座盖，阻值应为零，否则说明电刷架松动搭铁不良； (4) 电刷弹簧的检查：用弹簧秤检查弹簧的弹力，应为 11.76~14.7N，过 弱应更换，如图 1-9 所示。
若 阻值为无穷大，则正常；若阻值为零，则为搭铁故障，如图 1-7 所示；
图 1-7 磁场线圈搭铁的检查
图 1-8 磁场线圈短路、断路的检查
(2) 用 12V 蓄电池检查定子绕组短、断路：蓄电池正极接起动机接线柱，
负极接正电刷，将起子放在每个磁极上迅速检查磁极对起子的吸力，应相同。
磁极吸力弱的为匝间短路，各磁极均无吸力为断路。将万用表置于导通档，
起动机夹在电气万能试验台夹具上时，注意一定和驱动轴同轴。 七、实训操作步骤
1、使用电气万能试验台检验起动机的工作性能,如图 1-1 所示；
图 1-1 电气万能实验台
