直接耦合放大电路基本电路图
编辑： 文章来源：网络 我们无意侵犯您的权益,如有侵犯请[联系我们]
直接耦合放大电路基本电路图
级与级之间不经电抗元件而直接连接的方式，称为直接耦合。
能够放大变化缓慢的信号，便于集成化， Q点相互影响，存在零点漂移现象。

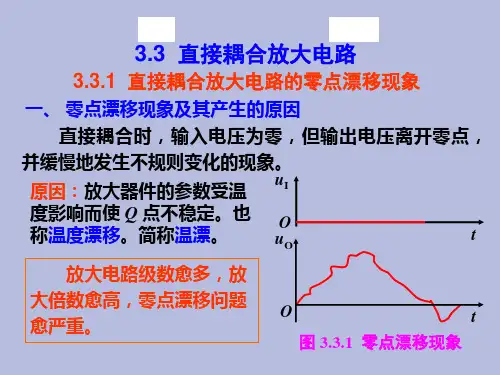

输入为零，输出产生变化的现象称为零点漂移.
当输入信号为零时，前级由温度变化所引起的电流、电位的变化会逐级放大。
Rc1既是第一级的集电极电阻，又是第二级的基极电阻.
直接耦合放大器特点及零点漂移抑制问题分析
编辑： 文章来源：网络 我们无意侵犯您的权益,如有侵犯请[联系我们]
直接耦合放大器特点及零点漂移抑制问题分析
直接耦合是级与级连接方式中最简单的，就是将后级的输入与前级输出直接连接在一起，一个放大电路的输出端与另一个放大电路的输入端直接连接的耦合方式称为直接耦合。另外直接耦合放大电路既能对交流信号进行放大，也可以放大变化缓慢的信号;并且由于电路中没有大容量电容，所以易于将全部电路集成在一片硅片上，构成集成放大电路。由于电子工业的飞速发展，使集成放大电路的性能越来越好，种类越来越多，价格也越来越便宜，所以直接耦合放大电路的使用越来越广泛。除此之外很多物理量如压力、液面、流量、温度、长度等经过传感器处理后转变为微弱的、变化缓慢的非周期电信号，这类信号还不足以驱动负载，必须经过放大。因这类信号不能通过耦合电容逐级传递，所以，要放大这类信号，采用阻容耦合放大电路显然是不行的，必须采用直接耦合放大电路。但是各级之间采用了直接耦合的联接方式后却出现前后级之间静态工作点相互影响及零点漂移的问题，在此主要分析零点漂移的产生原因，并寻找解决的办法。
1 直接耦合放大电路的特点
当多级放大电路需要放大频率极低的信号，甚至直流信号时，级间采用阻容耦合和变压器耦合都不适用，必须采用如图1所示的直接耦合方式。
图1中的阻容耦合方式只用一只电容器就将两级放大电路连接起来，方式简单。耦合电容器具有隔直通交作用。根据信号频率的高低选取电容器的电容量，使容抗很小，就能顺利传送交流信号;电容器的隔直作用，使各级放大电路的静态工作点各自独立，互不影响，只要各级
直接耦合放大电路各级的静态工作点
直接耦合放大电路是一种常见的放大电路，它可以实现信号的放大和处理。然而，与其他放大电路相比，直接耦合放大电路有一个重要的特点，就是各级之间是直接耦合的，因此需要特别注意静态工作点的设置。
静态工作点是指放大电路中的各个晶体管、二极管等元件的电压、电流等静态参数。直接耦合放大电路中各级的静态工作点的设置直接影响电路的性能及稳定性。如果静态工作点设置不当，则电路容易失效或者出现严重的失真现象。
例如，如果直接耦合放大电路中某个晶体管的静态工作点偏移过大，就会使其工作在非线性区域，导致电路出现严重失真，甚至可能损坏晶体管。因此，为了确保直接耦合放大电路的稳定性和可靠性，必须合理设置各级的静态工作点。
在实际设计中，直接耦合放大电路通常由多个级组成，包括输入级、中间级、输出级等。每个级的静态工作点都需要进行设置。
首先，对于输入级，要保证其工作在放大区域，通常采用偏置电阻、稳压二极管等元件来实现。其中，偏置电阻用于控制输入级晶体管的基极电流，稳压二极管用于稳定偏置电路的工作。通常情况下，输入级的静态工作点应该设置在中间电压值左右，以保证其工作在放大区域且不会饱和。
其次，对于中间级，要注意保证其工作点处于合适的偏置点，不仅要保证其工作在放大区域，还要保证其电流稳定。通常采用电位器或者稳压源在中间级晶体管的基极和发射极之间加以调整。在设置中间级的静态工作点时需要根据电路的特性和要求对其进行合理调整，以保证其工作在合适的工作点处。
最后，对于输出级，要保证其工作在放大区域，以及输出电压稳定。通常采用电位器、偏置电源等进行设置，保证输出级晶体管的工作点处于合适的偏置点，同时保证其输出功率稳定。
综上所述，直接耦合放大电路各级的静态工作点的设置是非常重要的。在实际设计过程中，应该结合电路的特性和要求进行合理设置，以保证电路能够正常工作、稳定可靠且不失真。同时，为了保证电路的性能和稳定性，还需要从外部环境、温度等方面加以考虑和调整。
两级直接耦合放大电路
多级放大电路中各级之间直接（或通过电阻）连接的方式，称为直接耦合。
直接耦合放大电路具有结构简单、便于集成化、能够放大变化十分缓慢的直流信号又能放大交流信号，所以在集成电路中获得了广泛的应用。
图1
图2
两级直接耦合放大电路如图1所示。采用直接耦合，各级的静态工作点将相互影响。如图中T1管的VCE1受到VBE2的限制，仅有0.7V左右。因此，第一级输出电压的幅值将很小。为了保证第一级有合适的静态工作点，必须提高T2管的发射极电位，为此，可在T2的发射极接入电阻、二极管或稳压管等。
在直接耦合放大电路中，常用由NPN型和PNP型晶体管组成的直接耦合放大电路，如图2所示。
直接耦合放大电路还存在另一个突出问题，即零点漂移，其解决方法将在差分放大电路中进行讨论。
简述多级放大电路的耦合方式及其优缺点
多级放大电路是电子学中一个非常重要且常用的电路。它由多个放大器级别组成，可以将信号增强到更高的幅度，以满足不同的应用需求。在多级放大电路中，耦合方式是非常重要的，它可以影响电路性能和效率。本文将简述多级放大电路的耦合方式及其优缺点。
一、直接耦合
直接耦合是一种将两个放大器级别通过一个较小的电容器连接的方式。这种耦合方式非常简单直接，能够提供很高的放大性能。但是，它也存在一些缺点，如可能产生渐进干扰信号和漂移问题，同时需要相当高的直流稳定性。因此，直接耦合更为适合用于静态电路或低频应用。
二、变压器耦合
变压器耦合是在两个放大级之间加上一个变压器，它可以对输入信号和输出信号进行电气隔离，并能够提供电压升降变换功能。它的优点包括：稳定性高、降低共模噪声和增加输入输出隔离。 然而，它也具有缺点：成本高、重量重、体积大，尺寸笨重并且成本高昂。因此，变压器耦合更适合于高频应用或消费电子产品。
三、RC耦合
RC耦合使用一个电容器将两个放大器级别连接，没有对电源的直接要求。这种耦合方式可以降低直流漂移，同时保持实时性和高传递增益。其缺点为有可能产生较大的渐进信号漂移。
四、光纤耦合
光纤耦合是一种最良好的耦合方式。光纤传输信号完全隔离电和磁场，并且可以传输宽带信号。光纤耦合由于涉及光学部件和复杂的光源电路，成本较高，因此限制它在实际中广泛应用。但是，由于其稳定性高和高隔离度，这种耦合方式也能够应用于高端声频、医疗和科学仪器等领域。
五、差分耦合
差分耦合是另一种设计接收信号的方式，它通常用于高频宽带应用和射频电路。它具有独立地处理两个输入信号、减少共模干扰和提高静态电平的灵活性等优点。无论使用何种耦合方式，差分式输入通常都会改善幅值和信噪比。
综上所述，多级放大电路的耦合方式直接影响了电路性能。为了满足不同的应用需求，设计人员必须了解各种耦合方式的优缺点，以便在实际应用中选择合适的耦合方式。
