变压器耦合放大电路

第四章§4.1 多级放大电路习题（一）考核内容3．掌握多级放大电路耦合方式、特点。

4.1 多级放大电路4.4.1 多级放大电路的耦合方式在多级放大电路中,将级与级之间的连接方式称为耦合方式.。

一般常用的耦合方式有：阻容耦合、直接耦合、变压器耦合。

1、阻容耦合：将放大器通过电容和下一级的输入电阻连接的方式称为阻容耦合方式。

阻容耦合放大电路的优点是:(1)因电容具有“隔直”作用，所以各级电路的静态工作点相互独立，互不影响。

这给放大电路的分析、设计和调试带来了很大的方便。

此外，还具有体积小、重量轻等优点。

(2)在信号传输过程中，交流信号损失小。

阻容耦合放大电路的缺点是:(1)因电容对交流信号具有一定的容抗，若电容量不是足够大，则在信号传输过程中会受到一定的衰减。

尤其不便于传输变化缓慢的信号。

(2) 在集成电路中制造大容量的电容很困难，所以这种耦合方式下的多级放大电路不便于集成。

2直接耦合为了避免在信号传输过程中，耦合电容对缓慢变化的信号带来不良影响，把前一级输出端（或经过电阻等）直接接到下一级的输入端，这种连接方式称为直接耦合。

直接耦合的优点是:(1)既可以放大交流信号，也可以放大直流和变化非常缓慢的信号。

(2)电路简单，便于集成，所以集成电路中多采用这种耦合方式。

直接耦合的缺点是:(1) 直接耦合放大电路的各级静态工作点相互影响，各级静态工作点相互牵制。

(2) 存在零点漂移。

多级放大电路的直接耦合是指前一级放大电路的输出直接接在下一级放大电路的输入端，很显然直接耦合放大电路的各级静态工作点相互影响，并且还存在零点漂移现象，即当输入信号为零时，受环境温度等因素的影响，输出信号不为零，而是在静态工作点附近上下变化。

【概念】零点漂移：指当输入信号为零时，输出信号不为零，而是在静态工作点附近上下变化。

原因：放大器件的参数受温度影响而使Q 点不稳定。

也称温度漂移。

放大电路级数愈多，放大倍数愈高，零点漂移问题愈严重。

基础电路7.三极管组成的两级放大电路
展开全文
我们前面说的固定偏置放大电路、电压负反馈放大电路、分压式偏置放大电路，都是属于单管放大电路，也就是说只有一个三极管组成的放大电路。

有时候，单管放大后的信号仍旧太弱，满足不了电路的需要，就需要多级放大信号才能够输出足够强度的信号，才能满足电路需要，视频中，我们只是讲了两级放大，多级原理也一样的。

组成多级放大的每一个基本的放大电路我们称为一级，级和级之间的连接我们称为级间耦合，常见的耦合方式有：阻容耦合、直接耦合、变压器耦合、光电耦合。

阻容耦合方式的优点是电路简单，各级互相独立，设计调试方便，缺点是不能放大频率较低的信号和直流信号。

通常用于分立元件电路。

直接耦合是具有良好的低频特性，可以放大变化缓慢的信号和直流信号，缺点是，前级和后级的静态工作点互相影响，设计和调试比较复杂。

变压器耦合是常见早期的收音机电路，体积大、现在不多见了。

光电耦合是通过光电转换实现信号的传输，用的最多的就是通过光电耦合器来传输前后级的信号。

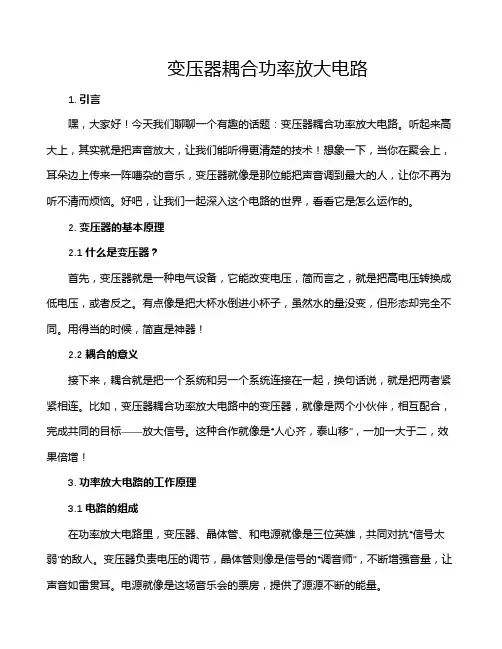

变压器耦合功率放大电路1. 引言嘿，大家好！今天我们聊聊一个有趣的话题：变压器耦合功率放大电路。

听起来高大上，其实就是把声音放大，让我们能听得更清楚的技术！想象一下，当你在聚会上，耳朵边上传来一阵嘈杂的音乐，变压器就像是那位能把声音调到最大的人，让你不再为听不清而烦恼。

好吧，让我们一起深入这个电路的世界，看看它是怎么运作的。

2. 变压器的基本原理2.1 什么是变压器？首先，变压器就是一种电气设备，它能改变电压，简而言之，就是把高电压转换成低电压，或者反之。

有点像是把大杯水倒进小杯子，虽然水的量没变，但形态却完全不同。

用得当的时候，简直是神器！2.2 耦合的意义接下来，耦合就是把一个系统和另一个系统连接在一起，换句话说，就是把两者紧紧相连。

比如，变压器耦合功率放大电路中的变压器，就像是两个小伙伴，相互配合，完成共同的目标——放大信号。

这种合作就像是“人心齐，泰山移”，一加一大于二，效果倍增！3. 功率放大电路的工作原理3.1 电路的组成在功率放大电路里，变压器、晶体管、和电源就像是三位英雄，共同对抗“信号太弱”的敌人。

变压器负责电压的调节，晶体管则像是信号的“调音师”，不断增强音量，让声音如雷贯耳。

电源就像是这场音乐会的票房，提供了源源不断的能量。

3.2 信号的放大当我们把信号输入到这个电路里，变压器就开始它的工作。

通过电磁感应，它把输入信号转换成高频信号，送到晶体管。

晶体管收到信号后，立刻开始“练功”，不断放大，直到它的输出信号足够强大，响彻耳边。

就像在一场盛大的演出中，灯光、音响、演员，缺一不可，才能呈现出最佳效果！4. 应用场景4.1 日常生活中的运用你可别小看这个技术哦，生活中可处处都能见到它的身影！比如，家里的音响、电视，甚至手机，都在用变压器耦合功率放大电路来提升声音质量。

想象一下，跟朋友一起看电影，声效震撼得让你仿佛置身于影院，真的是让人心潮澎湃！4.2 在专业领域的表现在一些专业的音响设备中，变压器耦合功率放大电路的作用就更为明显。

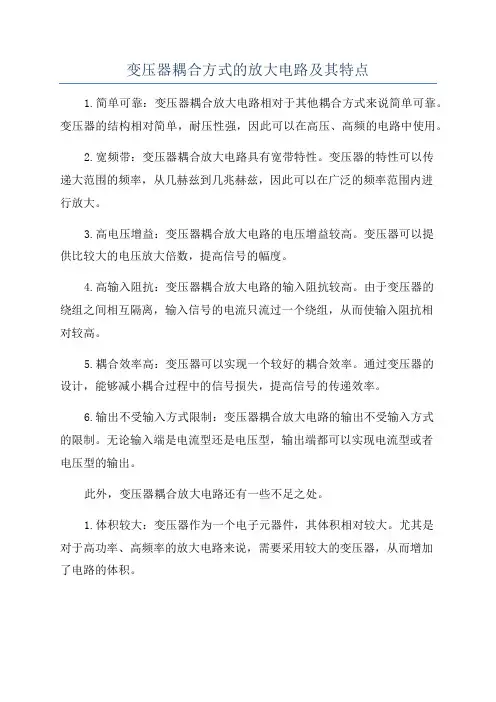

变压器耦合方式的放大电路及其特点1.简单可靠：变压器耦合放大电路相对于其他耦合方式来说简单可靠。

变压器的结构相对简单，耐压性强，因此可以在高压、高频的电路中使用。

2.宽频带：变压器耦合放大电路具有宽带特性。

变压器的特性可以传递大范围的频率，从几赫兹到几兆赫兹，因此可以在广泛的频率范围内进行放大。

3.高电压增益：变压器耦合放大电路的电压增益较高。

变压器可以提供比较大的电压放大倍数，提高信号的幅度。

4.高输入阻抗：变压器耦合放大电路的输入阻抗较高。

由于变压器的绕组之间相互隔离，输入信号的电流只流过一个绕组，从而使输入阻抗相对较高。

5.耦合效率高：变压器可以实现一个较好的耦合效率。

通过变压器的设计，能够减小耦合过程中的信号损失，提高信号的传递效率。

6.输出不受输入方式限制：变压器耦合放大电路的输出不受输入方式的限制。

无论输入端是电流型还是电压型，输出端都可以实现电流型或者电压型的输出。

此外，变压器耦合放大电路还有一些不足之处。

1.体积较大：变压器作为一个电子元器件，其体积相对较大。

尤其是对于高功率、高频率的放大电路来说，需要采用较大的变压器，从而增加了电路的体积。

2.成本较高：由于变压器的结构相对复杂，因此其成本相对较高。

特别是对于高性能的放大电路来说，需要采用高品质的变压器，进一步提高了成本。

综上所述，变压器耦合放大电路具有宽频带、高电压增益、高输入阻抗和耦合效率高的特点。

但是其体积较大、成本较高，因此在实际应用中需要综合考虑其优缺点来选择合适的耦合方式。

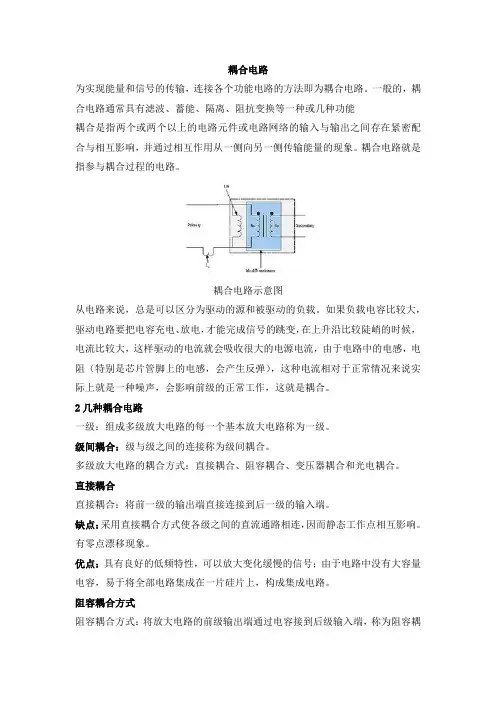

耦合电路为实现能量和信号的传输，连接各个功能电路的方法即为耦合电路。

一般的，耦合电路通常具有滤波、蓄能、隔离、阻抗变换等一种或几种功能耦合是指两个或两个以上的电路元件或电路网络的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象。

耦合电路就是指参与耦合过程的电路。

耦合电路示意图从电路来说，总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合。

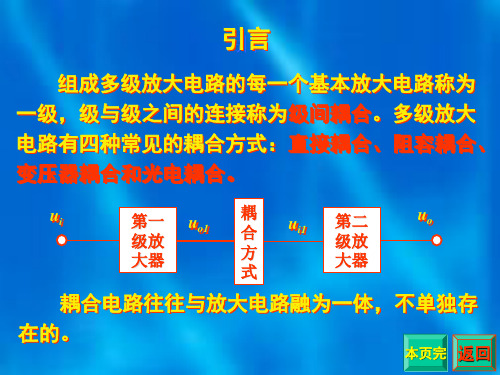

2几种耦合电路一级：组成多级放大电路的每一个基本放大电路称为一级。

级间耦合：级与级之间的连接称为级间耦合。

多级放大电路的耦合方式：直接耦合、阻容耦合、变压器耦合和光电耦合。

直接耦合直接耦合：将前一级的输出端直接连接到后一级的输入端。

缺点：采用直接耦合方式使各级之间的直流通路相连，因而静态工作点相互影响。

有零点漂移现象。

优点：具有良好的低频特性，可以放大变化缓慢的信号；由于电路中没有大容量电容，易于将全部电路集成在一片硅片上，构成集成电路。

阻容耦合方式阻容耦合方式：将放大电路的前级输出端通过电容接到后级输入端，称为阻容耦合方式。

直流分析：由于电容对直流量的电抗为无穷大，因而阻容耦合放大电路各级之间的直流通路不相通，各级的静态工作点相互独立。

交流分析：只要输入信号频率较高，耦合电容容量较大，前级的输出信号可几乎没有衰减地传递到后级的输入端。

因此，在分立元件电路中阻容耦合方式得到非常广泛的应用。

缺点：首先，不适合传送缓慢变化的信号，当缓慢变化的信号通过电容时，将严重被衰减，由于电容有“隔直”作用，因此直流成分的变化不能通过电容。

更重要的是，由于集成电路工艺很难制造大容量的电容，因此，阻容耦合方式在集成放大电路中无法采用。

变压器耦合放大电路的特点1.高增益：变压器耦合放大电路可以实现较高的电压增益。

变压器的工作原理是通过磁耦合传递信号，从而使输入信号的变化可以通过变压器的变换比转化为输出信号的变化。

由于变压器可以通过合适的变换比放大信号，所以变压器耦合放大电路的电压增益可以较高。

2.宽频带：变压器耦合放大电路的频率响应宽，可以传输较大范围的信号频率，从而实现信号的准确放大。

这是因为变压器的磁耦合特性决定了它可以传输较高频率的信号。

相比于其他耦合方式，如电容耦合，变压器耦合放大电路在频率响应上具有更好的性能。

3.输出阻抗高：由于变压器的特性，变压器耦合放大电路的输出阻抗通常较高。

这对于与负载连接时能够更好地匹配负载阻抗，减少信号的反射和功率损耗非常有利。

同时，输出阻抗高也意味着电路的放大能力较强，可以驱动负载电阻较大的设备。

4.隔离性能好：由于输入和输出之间通过变压器进行耦合，变压器耦合放大电路具有较好的隔离性能。

变压器可以有效地隔离输入和输出之间的电位差，减少相互之间的干扰。

这对于传输高保真音频信号或者其他需要高隔离性能的应用场景非常重要。

5.变压器尺寸大：由于变压器本身的物理尺寸，变压器耦合放大电路所需要的空间较大。

尤其是对于较高功率的应用，变压器的尺寸更大。

这对于一些体积限制较大的设备来说可能是一个不便之处。

总的来说，变压器耦合放大电路具有高增益、宽频带、输出阻抗高、隔离性能好等特点。

然而，由于变压器的尺寸较大，可能不适用于一些体积限制较大的应用场景。

变压器振荡电路原理
1.初始化：先给电路通上电源，放大器开始工作。

通过初始化电路，
电路产生一个小的起始振荡。

2.放大振荡信号：放大器将输入信号放大，产生一个大幅度的振荡信号。

放大器可以是晶体管、集成电路或操作放大器等。

振荡信号的频率由
放大器和反馈回路的参数决定。

3.反馈信号：一部分放大后的信号通过反馈回路反馈给放大器的输入端，形成一个正反馈的回路。

这个反馈信号可以是电阻、电容、电感等元
件组成的。

4.耦合信号：反馈信号通过变压器传递给放大器的输入端。

变压器起
到了耦合和提供反馈的作用。

5.维持振荡：通过正反馈回路和变压器的耦合，电路内部产生的振荡
信号能够持续不断地增强和维持振荡，形成一个稳定的振荡状态。

1.自激振荡：无需外界的激励信号，电路内部产生的振荡信号可以自
我维持。

2.可调频率：由于放大器和反馈回路的参数可以调节，所以振荡电路
的频率是可以调整的。

3.可调幅度：通过调节放大器的增益，可以调整振荡信号的幅度大小。

4.频率稳定性：因为振荡频率是由内部元件决定的，所以在一定条件下，振荡电路的频率是稳定的。

5.幅度稳定性：通过控制放大器的增益，可以实现振荡信号的幅度稳定。

变压器振荡电路在实际应用中有广泛的用途。

例如，它可以用于无线电发射机、振荡器、电子时钟、无线通信等领域。

通过合理设计和调整电路参数，可以实现不同频率范围和不同幅度的振荡信号输出。

同时，变压器振荡电路也是电子学基础知识中重要的一部分，对于理解振荡电路的原理和应用具有重要的意义。

多级放大电路3种耦合方式的详细分析
在实际应用中，常对放大电路的性能提出多方面的要求，单级放大电路的电压倍数一般只能达到几十倍，往往不能满足实际应用的要求，而且也很难兼顾各项性能指标。

这时，可以选择多个基本放大电路，将它们合理连接，从而构成多级放大电路。

 组成多级放大电路的每一个基本电路称为一级，级与级之间的连接方式称为级间耦合。

多级放大电路有3种常见的耦合方式，即阻容耦合、变压器耦合和直接耦合。

 1、阻容耦合
 将多级放大电路的前级输出端通过电容接到后级输入端，称为阻容耦合方式。

图1所示为两阻容耦合放大电路，第一级为共射放大电路，第二级为共集放大电路。

 图1 两级阻容耦合放大电路。

变压器振荡电路原理一、引言变压器是电力系统中常见的电气设备，用于改变交流电的电压和电流。

而变压器振荡电路则是利用变压器的特性构建起来的一种电路，用于产生稳定的振荡信号。

本文将从变压器的基本原理出发，介绍变压器振荡电路的原理和应用。

二、变压器的基本原理变压器由两个或多个线圈组成，它们通过磁场耦合在一起。

一般来说，变压器由一个主线圈（也称为一次线圈）和一个副线圈（也称为二次线圈）组成。

当主线圈中的电流发生变化时，会在磁场中引起磁通量的变化，从而诱导出副线圈中的电动势。

根据电磁感应定律，副线圈中的电压与主线圈中的电流之间存在着一定的关系。

三、变压器振荡电路的原理变压器振荡电路是通过在变压器的一次线圈和二次线圈之间连接一个反馈回路来实现的。

一般来说，振荡电路由一个放大器、一个反馈网络和一个变压器组成。

1. 放大器：放大器是振荡电路中的核心部件，其作用是放大输入信号。

放大器可以是晶体管、集成电路或其他放大器元件。

它接收从反馈网络中得到的信号，并将放大后的信号送入变压器的一次线圈。

2. 反馈网络：反馈网络的作用是将变压器的二次线圈上的信号送回放大器的输入端，从而形成闭环反馈。

这样一来，放大器会不断放大二次线圈上的信号，从而形成一个稳定的振荡信号。

3. 变压器：变压器在振荡电路中起到了关键的作用。

它将放大器输出的信号通过一次线圈传输到二次线圈上，同时将二次线圈上的信号送回放大器的输入端。

通过变压器的耦合作用，振荡电路中的信号可以得到放大和反馈，从而实现稳定的振荡。

四、变压器振荡电路的应用变压器振荡电路在实际应用中有着广泛的用途。

其中，最常见的应用是在无线电通信中的频率调谐电路和信号发生器中。

1. 频率调谐电路：变压器振荡电路可以根据电容、电感和变压器的参数来调节输出信号的频率。

这在无线电通信中非常有用，因为不同的频率对应着不同的信号传输方式和通信距离。

2. 信号发生器：变压器振荡电路可以产生稳定的振荡信号，这在测试和测量领域中非常重要。
