建筑外门窗-气密-水密-抗风压-性能分级表 (1)

建筑外门窗三性检测

建筑外门窗⽓密、⽔密、抗风压性能分级及检测⽅法GB/T 7106—2008

性能分级

1、⽓密性能分级

2、⽔密性能分级

3、抗风压性能分级

检测项⽬

1、⽓密性能检测⽅法

2、⽔密性能检测⽅法

3、抗风压性能检测⽅法

2009年3⽉1⽇正式实施

1、代替GB/T 7106⼀2002《建筑外窗抗风压性能分级及检测⽅法》

2、代替GB/T 7107⼀2002《建筑外窗⽓密性能分级及检测⽅法》

3、代替GB/T 7108—2002《建筑外窗⽔密性能分级及检测⽅法》

4、代替GB/T 13685⼀1992《建筑外门的风压变形性能分级及其检测⽅法》

5、代替GB/T 13686—1992 《建筑外门的空⽓渗透性能和⾬⽔渗漏性能分

级及其检测⽅法》。

术语和定义

1.外门窗：建筑外门及外窗的统称。

2.压⼒差：外门窗室内、外表⾯所受到的空⽓绝对压⼒差值。当室外表⾯所受的压⼒⾼于室内表⾯所受的压⼒时，压⼒差为正值，反之为负值。

3.⽓密性能：外门窗在正常关闭状态时，阻⽌空⽓渗透的能⼒。

4.标准状态：温度为293K（20℃）、压⼒为101.3kPa （760㎜Hg），空⽓密度为1.202㎏/m3的试验条件）

5.试件空⽓渗透量：在标准状态下，单位时间通过整窗（门）试件的空⽓量。

6.附加空⽓渗透量：除试件本⾝的空⽓渗透量以外，通过设备和试件与测试箱连接部分的空⽓渗透量。

7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表⾯测定值为准。如遇两扇相互搭接时，其搭接部分的两段缝长按⼀段计算。

8.单位开启缝长空⽓渗透量：在标准状态下，单位时间通过单位开启缝长的空⽓量。

9.试件⾯积：外门窗框外侧范围内的⾯积，不包括安装⽤附框的⾯积。以室内表⾯测定值为准。

10.单位⾯积空⽓渗透量：在标准状态下，单位时间通过外门窗试件单位⾯积的空⽓量。

11.⽔密性能：外门窗正常关闭状态时，在风⾬同时作⽤下，阻⽌⾬⽔渗漏的能⼒。

12.严重渗漏：⾬⽔从试件室外侧持续或反复渗⼊外门窗试件室内侧，发⽣喷溅或流出试件界⾯的现象。

。

-可编辑修改- 建筑幕墙抗风压性能分级表

分级代号 1 2 3 4 5 6 7 8 9

分级指标值P3（kPa） 1.0≤P3＜1.5 1.5≤P3＜2.0 2.0≤P3＜2.5 2.5≤P3＜3.0 3.0≤P3＜3.5 3.5≤P3＜4.0 4.0≤P3＜4.5 4.5≤P3＜5.0 P3≥5.0

注1：9级时需同时标注P3测试值。如：属9级（5.5kPa）

注2：分级指标值P3为正、负风压测试值绝对值的较小值。

P3为建筑幕墙抗风压性能分级指标，其取值不小于wk，且不小于1.0 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。

支承结构类型 相对挠度（L跨度） 绝对挠度（mm）

构件式玻璃幕墙/单元式幕墙 铝合金型材 L/180 20(30)a

钢型材 L/250 20(30)b

玻璃面板 短边距/60 —

石材幕墙 铝合金型材 L/180 —

金属板幕墙/人造板幕墙 钢型材 L/250 —

点支承玻璃幕墙 钢结构 L/250 —

索杆结构 L/200 —

玻璃面板 长边孔距/60 —

全玻幕墙 玻璃肋 L/200 — 。

-可编辑修改- 玻璃面板 跨距/60 —

a,b：括号内数据适用于跨距超过4500mm的建筑幕墙产品。

建筑幕墙水密性能分级

分级代号 1 2 3 4 5

分级指标值ΔP（Pa） 固定部分 500≤ΔP＜700 700≤ΔP＜1000 1000≤ΔP＜1500 1500≤ΔP＜2000 ΔP≥2000

可开启部分 250≤ΔP＜350 350≤ΔP＜500 500≤ΔP＜700 700≤ΔP＜1000 ΔP≥1000

注：5级时需同时标注固定部分和开启部分ΔP的测试值。

按照《建筑幕墙》GB/T21086-2007第5.1.2条的规定。

建筑幕墙开启部分气密性能分级

分级代号 1 2 3

4

分级指标值qL(m3/m·h) 4.0≥qL＞2.5 2.5≥qL＞1.5 1.5≥qL＞0.5 qL≤0.5

-----WORD格式--可编辑--专业资料-----

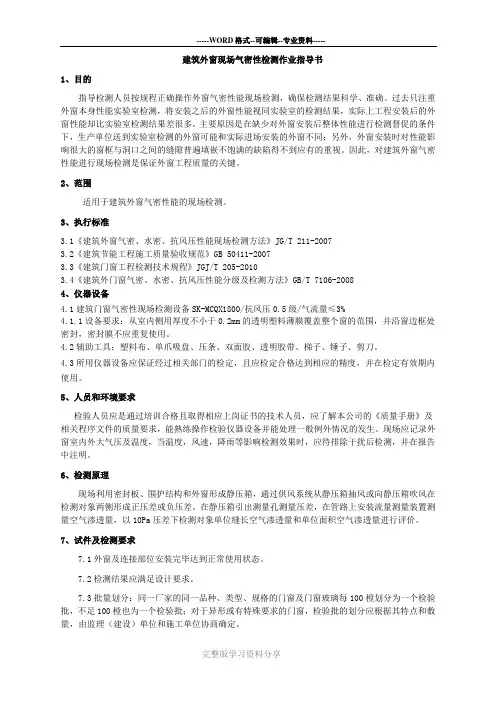

--完整版学习资料分享---- 建筑外窗现场气密性检测作业指导书

1、目的

指导检测人员按规程正确操作外窗气密性能现场检测，确保检测结果科学、准确。过去只注重外窗本身性能实验室检测，将安装之后的外窗性能视同实验室的检测结果，实际上工程安装后的外窗性能却比实验室检测结果差很多。主要原因是在缺少对外窗安装后整体性能进行检测督促的条件下，生产单位送到实验室检测的外窗可能和实际进场安装的外窗不同；另外，外窗安装时对性能影响很大的窗框与洞口之间的缝隙普遍填嵌不饱满的缺陷得不到应有的重视。因此，对建筑外窗气密性能进行现场检测是保证外窗工程质量的关键。

2、范围

适用于建筑外窗气密性能的现场检测。

3、执行标准

3.1《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T 211-2007

3.2《建筑节能工程施工质量验收规范》GB 50411-2007

3.3《建筑门窗工程检测技术规程》JGJ/T 205-2010

3.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008

4、仪器设备

4.1建筑门窗气密性现场检测设备SK-MCQX1800/抗风压0.5级/气流量≤3%

4.1.1设备要求：从室内侧用厚度不小于0.2mm的透明塑料薄膜覆盖整个窗的范围，并沿窗边框处密封，密封膜不应重复使用。

4.2辅助工具：塑料布、单爪吸盘、压条、双面胶、透明胶带、梯子、锤子、剪刀。

4.3所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员和环境要求

检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。现场应记录外窗室内外大气压及温度，当温度，风速，降雨等影响检测效果时，应待排除干扰后检测，并在报告中注明。

《建筑外门窗气密水密抗风压性能分级及检测方法》

建筑外门窗的气密、水密和抗风压性能是保证建筑物内外环境隔离和安全的重要因素。为了标准化门窗产品的质量，国家对其气密、水密和抗风压性能进行了分级和检测。

首先，建筑外门窗的气密性能可以通过测定其门窗与门窗框之间的空气渗透量来评估。按照国家标准，气密性能分为一级到四级，其中一级最高，四级最低。气密性能的测试方法一般采用静态压差法，通过外界对门窗施加一定压差，测定门窗单位面积上的渗透空气量，从而判断其气密性能。

其次，建筑外门窗的水密性能是指门窗在一定水压条件下是否渗漏，以及渗漏的程度。水密性能分为一级到五级，其中一级最高，五级最低。水密性能的测试方法一般采用喷水试验法，将一定水压下的水喷射到门窗上，观察是否有渗漏情况，从而评估水密性能。

最后，建筑外门窗的抗风压性能是指门窗在强风压作用下是否能保持完好无损。抗风压性能分为一级到五级，其中一级最高，五级最低。抗风压性能的测试方法一般采用静风压法，通过施加一定的风压，测定门窗上的变形情况和抗风压力，从而评估抗风压性能。

总的来说，建筑外门窗的气密、水密和抗风压性能分为不同级别，通过相应的测试方法进行评估。这些性能的分级和检测方法的存在，可以有效保证建筑物的安全性能和使用寿命，同时也为门窗产品的设计和选型提供了科学的依据和参考。
