丹佛斯FC 变频器参数调整

∙
∙FC系列变频器实现多段速选择，如何设置？
∙回答：
∙
在预置参考值P3-10.0到P3-10.7中分别设置需要的运行速度。

∙通过数字输入端子或者总线信号，可在选择预置的参考值。

假如用19、27、29号端子作为参考值选择信号，在参数5-11、5-12、5-13中更改输入端子的功能，对应位0、位1、位2。

当三个端子都没有输入信号时，采用第0号预置参考值；
当19号有输入信号，其它输入信号无时，采用第1号预置参考值如果需要多于8组的预置参考值，可在其他的菜单中，利用同样的方法预置参考值，通过菜单切换，实现更多种类的运行速度。

按一下菜单键可切换显示、基本设置、区域设置中的一个界面按2次返回键可退出目录FC111设置向导1-2*电动机数据（按电机铭牌设置）1-20电动机功率--- KW1-22电压---- 380V1-23频率---- 50HZ1-24电流--- A速度上限---- 50HZ6-19端子53的模式---电流模式6-12端子53低电流---- （最小频率）6-13端子53高电流---- （最大频率）手动操作按手动键可切换手动操作，按上、下键可修改频率，按停止/复位键可停止运行。

1-**负载和电动机1-06 顺时针方向----正常（改--反向，电机反转）3-**参考值/加减速3-1*参考值给定频率（自动运行）3-10预置参考值--- [0]100% （100% 对应50HZ）3-15预置参考值来源--- [0]无功能模拟量控制3-10预置参考值--- [0]0%3-15预置参考值来源--- [1]模拟输入535-**数字输入/输出5-1*数字输入5-10端子18数字输入------[0]启动5-11端子19数字输入------[11]反向启动5-12端子27数字输入------[1]复位5-4*继电器输出5-40继电器功能---[0][9]报警（端子1,2,3）---[1][5]变频器在运行（端子4,5,6）端子说明：12----公共端，18---正转，19----反转，27---复位；53、55----模拟电流输入（53V-，55V+）1,2,3---故障输出，4,5,6----运行输出8-**通讯和选择FC端口设置协议----FC (Modbus RTU) 地址----1 波特率--9600 Baud 偶效验，1停止位变频器初始化为默认设置14-**特殊功能14-2*跳闸复位1.选择14-22工作模式2.按 [OK]（确定）。

3.选择初始化，然后按 [OK]（确定）。

4.切断主电源，等待显示屏关闭。

5.重新连接主电源–此时变频器已复位。

丹弗斯调试过程1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据 1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝ P302 ＋ ( P303 －P302 ) × P310.n （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为25 Hz
举例2：P302＝10 Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12
电机速度上限4-14 10、主电源。

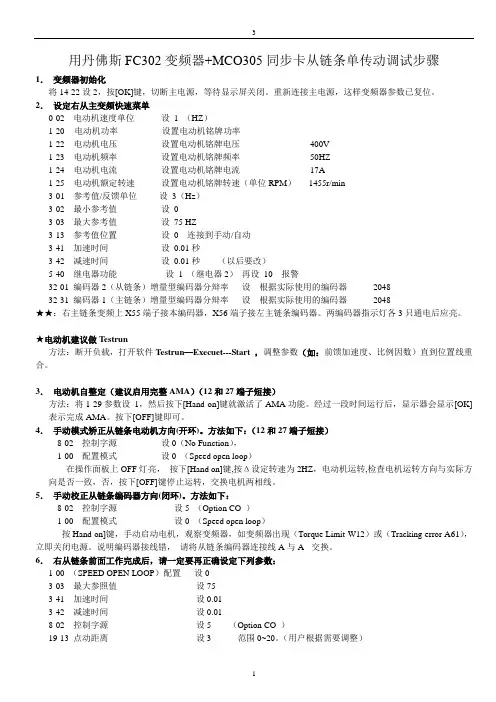

用丹佛斯FC302变频器+MCO305同步卡从链条单传动调试步骤1．变频器初始化将14-22设2，按[OK]键，切断主电源，等待显示屏关闭。

重新连接主电源，这样变频器参数已复位。

2．设定右从主变频快速菜单0-02 电动机速度单位设1 （HZ）1-20电动机功率设置电动机铭牌功率1-22电动机电压设置电动机铭牌电压400V1-23电动机频率设置电动机铭牌频率50HZ1-24电动机电流设置电动机铭牌电流17A1-25电动机额定转速设置电动机铭牌转速（单位RPM）1455r/min3-01 参考值/反馈单位设3（Hz）3-02 最小参考值设03-03 最大参考值设75 HZ3-13 参考值位置设0 连接到手动/自动3-41 加速时间设0.01秒3-42 减速时间设0.01秒（以后要改）5-40 继电器功能设1 （继电器2）再设10 报警32-01 编码器2（从链条）增量型编码器分辩率设根据实际使用的编码器204832-31 编码器1（主链条）增量型编码器分辩率设根据实际使用的编码器2048★★：右主链条变频上X55端子接本编码器，X56端子接左主链条编码器。

两编码器指示灯各3只通电后应亮。

★电动机建议做Testrun方法：断开负载，打开软件Testrun—Execuet---Start ，调整参数（如：前馈加速度、比例因数）直到位置线重合。

3．电动机自整定（建议启用完整AMA）（12和27端子短接）方法：将1-29参数设1，然后按下[Hand on]键就激活了AMA功能。

经过一段时间运行后，显示器会显示[OK]表示完成AMA。

按下[OFF]键即可。

4．手动模式矫正从链条电动机方向(开环)。

方法如下：（12和27端子短接）8-02 控制字源设0（No Function），1-00 配置模式设0 （Speed open loop）在操作面板上OFF灯亮，按下[Hand on]键,按Δ设定转速为2HZ，电动机运转,检查电机运转方向与实际方向是否一致，否，按下[OFF]键停止运转，交换电机两相线。
