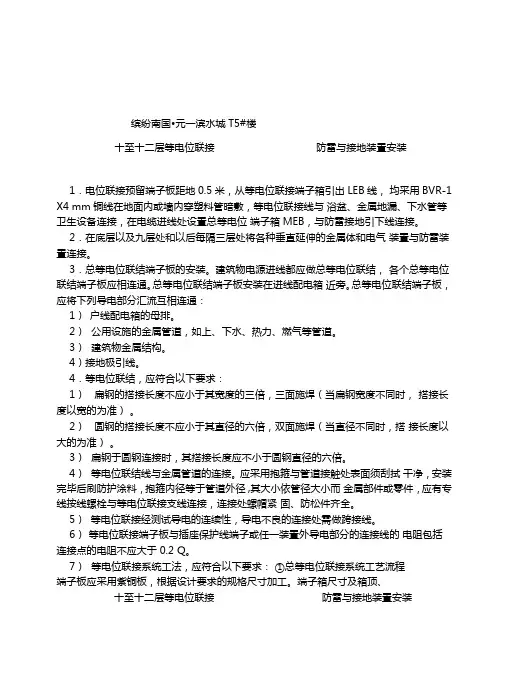

缤纷南国•元一滨水城T5#楼

十至十二层等电位联接 防雷与接地装置安装

1．电位联接预留端子板距地 0.5 米，从等电位联接端子箱引出 LEB 线， 均采用BVR-1

X4 mm铜线在地面内或墙内穿塑料管暗敷，等电位联接线与 浴盆、金属地漏、下水管等卫生设备连接，在电缆进线处设置总等电位 端子箱MEB，与防雷接地引下线连接。

2．在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气 装置与防雷装置连接。

3．总等电位联结端子板的安装。建筑物电源进线都应做总等电位联结， 各个总等电位联结端子板应相连通。总等电位联结端子板安装在进线配电箱 近旁。总等电位联结端子板，应将下列导电部分汇流互相连通：

1） 户线配电箱的母排。

2） 公用设施的金属管道，如上、下水、热力、燃气等管道。

3） 建筑物金属结构。

4）接地极引线。

4．等电位联结，应符合以下要求：

1） 扁钢的搭接长度不应小于其宽度的三倍，三面施焊（当扁钢宽度不同时， 搭接长度以宽的为准） 。

2） 圆钢的搭接长度不应小于其直径的六倍，双面施焊（当直径不同时，搭 接长度以大的为准） 。

3） 扁钢于圆钢连接时，其搭接长度应不小于圆钢直径的六倍。

4） 等电位联结线与金属管道的连接。应采用抱箍与管道接触处表面须刮拭 干净，安装完毕后刷防护涂料，抱箍内径等于管道外径 ,其大小依管径大小而 金属部件或零件，应有专线按线螺栓与等电位联接支线连接，连接处螺帽紧 固、防松件齐全。

5） 等电位联接经测试导电的连续性，导电不良的连接处需做跨接线。

6） 等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的 电阻包括连接点的电阻不应大于 0.2 Q。

7） 等电位联接系统工法，应符合以下要求： ①总等电位联接系统工艺流程

端子板应采用紫铜板，根据设计要求的规格尺寸加工。端子箱尺寸及箱顶、

十至十二层等电位联接 防雷与接地装置安装 缤纷南国•元一滨水城T5#楼

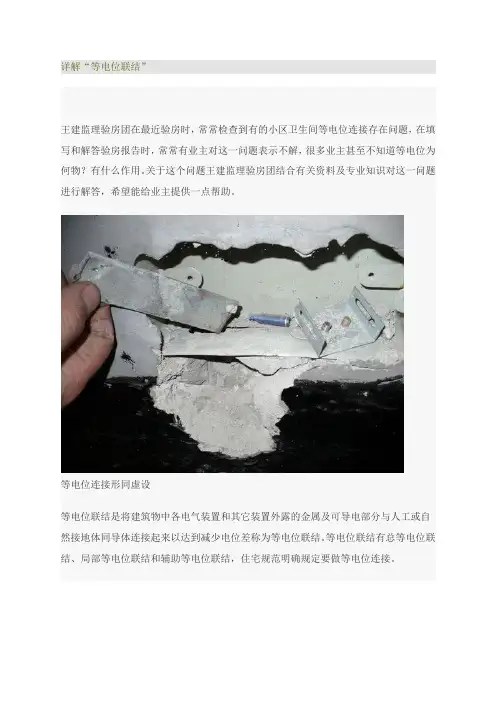

详解“等电位联结”

王建监理验房团在最近验房时，常常检查到有的小区卫生间等电位连接存在问题，在填写和解答验房报告时，常常有业主对这一问题表示不解，很多业主甚至不知道等电位为何物？有什么作用。关于这个问题王建监理验房团结合有关资料及专业知识对这一问题进行解答，希望能给业主提供一点帮助。

等电位连接形同虚设

等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结，住宅规范明确规定要做等电位连接。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：

——进线配电箱的PE（PEN）母排；

——公用设施的金属管道，如上、下水、热力、燃气等管道；

——建筑物金属结构；

——如果设置有人工接地，也包括其接地极引线。

宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：

——PE母线或PE干线；

——公用设施的金属管道；

——建筑物金属结构；

第八章 等电位连接安装

第一节等电位连接

一、等电位连接的分类和作用

1．总等电位连接

总等电位连接现场称为MEB，MEB是英语Main Equipotential Bonding的缩写，其作用是降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。建筑物每一电源进线都应做总等电位连接。

2．辅助等电位连接

辅助等电位连接简称SEB，SEB是英语Supplementary Equipotential Bonding的缩写。它是将两导电部分用导线直接作等电位连接，使故障接触电压降至接触电压限值以下。

3．局部等电位连接

局部等电位连接简称LEB，LEB是英语LocalEquipotemialBonding的缩写，其作用是用局部等电位连接端子板将导电部分互相连通，以简便地实现某一局部场所范围内的多个辅助等电位连接。

二、等电位连接的导电部分和连接方式

建筑物等电位连接的导电部分和连接方式，见表8-1。

第六章 配电箱及照明器具安装

第一节 配电箱安袋

一、概述

1．照明配电电箱的分类

低压配电箱根据用途不同可分为电力配电箱和照明配电箱两种。根据安装方式可分为明装(悬挂式)和暗装(嵌入式)，根据制作材质可分铁制、木制及塑料制品配电箱。

照明配电箱还有标准箱与非标准箱之分，标准箱系由丁厂成套生产组装的，非标准箱是根据实际需要自行设计制作或定制而成。

由于同家只对照明配电箱用统一的技术标准进行审壹和鉴定，而不做统一设计，且国内生产厂家繁多，故而规格、型号很多，选川标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。

2．照明配电箱的型号

常用的标准照明配电箱有悬挂式和嵌入式两种，其型号及其含义如下：

3．施工准备

一、什么是等电位联结

等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来，使整个建筑物的正常非带电导体处于电气连通状态。以达到减少电位差称为等电位联结。

二、等电位联结作用

等电位的作用是使保护范围的电位处在同一电位上，从而避免产生电位差发生的事故。主要保护作用如下：

1 雷击保护

IEC标准中指出，等电位连接是内部防雷措施的一部分。当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10KV量级，危险极大。但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免雷引发的火灾、爆炸、生命危险和设备损坏。

2静电防护

静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。传送或分离固体绝缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液体、高速喷射蒸汽或气体，都会产生和积累危险的静电。静电电量虽然不大，但电压很高，容易产生火花放电，引起火灾、爆炸或电击。等电位联结可以将静电电荷收集并传送到接地网，从而消除和防止静电危害。

3.电磁干扰防护

在供电系统故障或直击雷放电过程中，强大的脉冲电流对周围的导线或金属物形成电磁感应，敏感电子设备处于其中，可以造成数据丢失、系统崩溃等。通常，屏蔽是减少电磁波破坏的基本措施，在机房系统分界面做的等电位连接，由于保证所有屏蔽和设备外壳之间实现良好的电气连接，最大限度减小了电位差，外部电流不能侵入系统,得以有效防护了电磁干扰。

4.触电保护

浴室等电位连接就是保护你不会在洗澡的时候被电着。电热水器、坐浴盆、电热墙，浴霸以及传统的电灯等都有漏电的危险，电气设备外壳虽然与PE线联结，但仍可能会出现足以引起伤害的电位，发生短路、绝缘老化、中性点偏移或外界雷电而导致浴室出现危险电位差时，人受到电击的可能性非常大，倘若人本身有心脑方面疾病，后果更严重。等电位联结使电气设备外壳与楼板墙壁电位相等，可以极大地避免电击的伤害，其原理类似于站在高压线上的小鸟，因身体部位间没有电位差而不会被电击。
