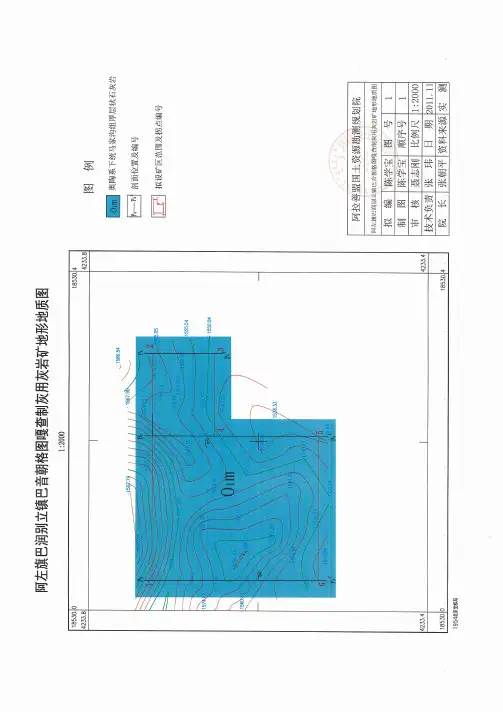

地形地质图

经过地壳运动，地表形成了各种各样的地貌类型，清晰地认识和了解这些地貌对于我们研究地质环境，开发矿产能源，都有着特别重要的作用。

下面是几十种精彩的地貌类型手绘图。

一

地壳运动形成的地貌

沉积在海底、湖底的水平或稍有倾斜的地壳运动的力，离开了原来的位置， 开始上升、下降， 发生倾斜或弯曲， 井发生断裂， 这叫做构造运动。地壳运动形成的地貌可分为：水平岩层组成的地貌、 倾斜岩层组成的地貌、 褶皱岩层组成的地貌和断层作用形成的地貌等。

倾斜岩层山

01

水平岩层构成的地貌——水平山

原始岩层一般是水平的、在漫长的地质历史中，地壳运动、岩浆活动等的影响。岩层产出状态、发生多样的变化。有的岩层虽然经过地壳运动使其位置发生了变化， 但仍保持水平状态， 由这样的水平岩层组成的地貌，多见于中新生.代地层分布区。

水平岩层山

地层的几种上升形式

断层山（岩层乃保留水平产状）

积水山

平顶山

方形山

塔形山

梯形山

环形山

墙形山

水平岩层（主要为灰岩）组成的山

水平岩层（泥岩、灰岩、砂岩）组成的柱状石峰（祁连山前）

水平岩层（白垩纪泥岩、粉砂岩为主）山（陇东庆阳地区）

水平岩层山（深切割）（太行山）

干旱地区纸片状页岩组成的水平山（甘肃北山沙婆泉）

水平岩组成的锥形山峰（贵州安龙）

巫山燕子崖

02

倾斜岩层组成的地貌——倾斜山

当地壳运动不仅使岩层形成时的上下位置发生变化，而且改变了岩层的水平状态，是岩层层面与水平面之间具有一定的夹角时，称为倾斜岩层。倾斜岩层往往是褶曲的一翼，断层的一盘或者是不均匀抬升或下降所引起。倘若岩层受到强烈地壳运动可使岩层直立。

厚层状岩石组成的倾斜山

褶曲构成的倾斜岩层

不均匀抬升 断层的一盘

倾斜山的几种形态：

一面坡山

锯齿山

叠状山

单面山

岩层垂直的山形：

厚层灰岩组成的笔架山

薄层灰岩组成的比高山

灰岩组成的万卷书山

倾斜山的特征：

同一岩层虽然遭受切割，但仍在同一平面上

下图为某向斜山地形地质示意图。读图回答下列问题。

1:与M点的地形一地层关系相符的是

2:与沿XY线相符的剖面图是

1:B 2:A 1:向斜槽部延伸方向同一地层海拔高度范围相同，而褶曲方向（由中心向两翼的方向）由于地层弯曲变形，各地层的海拔高度往往有差异。从图中可以看到沿XY方向相同的地层线海拔高度相同，同一地层海拔高度范围相同，所以XY方向应该是槽部延伸方向，M处在侧翼上，地层由M到山顶方向，地层向下倾斜，故答案选B。

小题2:向斜槽部延伸方向同一地层海拔高度范围相同，而褶曲方向（由中心向两翼的方向）由于地层弯曲变形，各地层的海拔高度往往有差异。从图中可以看到沿XY方向相同的地层线海拔高度相同，同一地层海拔高度范围相同，所以XY方向应该是槽部延伸方向，地层沿XY方向没有发生弯曲变形，所以地层呈水平状态，海拔高度相同，故答案选A

矿山常用的地质图件有哪些？

地质图件是指导矿山设计和生产的重要依据，是综合地质编录的重要成果之一。矿山常用的地质图件有：

一、矿区地形地质图：地形地质图是反映矿区地形及地质情况的图件，它是在地形图上，用不同的颜色、花纹符号，把地表上各种地质体按比例尺缩小并垂直投影到水平面上的一种图件。地形地质图是研究矿床赋存条件、成矿规律、合理布置生产勘探工程、进行矿山设计建设或技术改造、开拓延伸设计，编制矿山远景规划所必须的图件。

二、矿床地质横剖面图：矿床地质横剖面图是垂直矿体或主要构造走向切割，并反应其沿倾向方向的变化情况及地质特征的图件，矿山最常用的横剖面图是勘探线横剖面图，它是反映矿区地质全貌、矿床地质构造特征、矿体出露及埋藏情况、矿体厚度和品位沿倾向变化规律的重要图件，是绘制水平地质断面图和投影图、矿层底板等高线图的重要依据，是储量计算、矿山设计与生产的必用图件。

三、矿床地质纵剖面图：矿床地质纵剖面图是沿体平均走向切割，用以了解矿床沿走向延长及延深变化情况及其成矿地质条件的图件。

四、矿体投影图：矿体投影图是一个投影面上，表示矿体总的分布轮廓及各级储量范围的图件。当矿体总倾角大于60°时，一般采用垂直纵投影图，小于60°则采用水平投影图。60°～45°之间，为某种需要也可采用倾斜投影图。它是进行储量计算。编制采掘计划和远景规划的基础图件。矿山设计时，各种开拓系统要投影在此图上，矿山生产中，常用该图编制采掘计划。

五、开采阶段地质平面图：开采阶段地质平面图是表示矿体、围岩、构造、矿石质量等在某一标高水平上地质特征及变化的图件，是地下开采编制生产勘探设计、采掘技术计划、确定开采顺序、布置开采块段的重要依据。

六、开采平盘地质平面图：是表现露天开采平盘的矿床矿化情况、分布规律、产状构造、围岩条件及岩石类型等地质现象的平面图件。它是编制采掘计划、计算地质储量的重要依据。

地质地形图的种类及其识别方法

一、地质图的种类和基本内容

用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。

（一）地质图的种类

1、普通地质图

以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。

按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。在工程建设中，一般是大比例尺的地质图。

2、地貌及第四纪地质图

以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。

3、水文地质图

以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。

4、工程地质图

工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

（二）地质图的基本内容

1、平面地质图

平面地质图又称为主图，是地质图的主体部分，主要包括：

地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
