2017年《模拟电子技术期末大作业(高起专)》答案

  • 格式：doc
  • 大小：72.00 KB
  • 文档页数：3

《模拟电子技术期末大作业01》

一、简答题

1. 在集成运算放大电路中，常用的偏置电路有哪几种？

答：镜像电流源、比例电流源和微电流源。

2. 简述温度对三极管参数的影响。

答：首先，从输入特性看，当温度升高时。为得到同样的IB所需的UBE值将减小。

其次，温度升高时三极管的β值也将增加，使输出特性之间的间距增大。

最后，当温度升高时，三极管的反向饱和电流ICBO将急剧增加。

3. 试对放大电路三种基本组态进行比较。

答：（1）、共射电路同时具有较高的电压放大倍数和电流放大倍数，输入电阻和输出电阻值比较适中，所以，一般只要对输入电阻、输出电阻和频率相应没有特殊要求的地方，均常采用。因此，共射电路被广泛地用作低频电压放大电路的输入级、中间级和输出级。

（2）、共集电路的特点是电压跟随，这就是电压放大倍数接近于1而小于1，而且输入电阻很高、输出电阻很低，由于具有这些特点，常被用作多级放大电路的输入级、输出级或作为隔离用的中间级。

（3）、共基电路的突出特点在于它具有很低的输入电阻，使晶体管结电容的影响不显著，因而频率相应得到很大的改善，所以这种接法常常用于宽频带放大器中。另外，由于输出电阻高，共基电路还可以作为恒流源。

二、计算题

1. 下图表示同向输入放大电路。试求此电路的放大倍数AV。

解：11iivviR ()oiiffvvviR 因1fii，故 1()iioiifvvvvviRR

根据“虚短”概念知0iv，故

11iofvvvRR

所以111fovRvAvR

即仅由电阻比确定。而且，同相输入放大器的放大倍数大于1。

2. 一个晶体管的基极电流IB=20μA，集电极电流IC=1.5mA，能否从这两个数据来确定它的电流放大系数？为什么？

解：因为电流放大系数CBII，所以严格地说，不能由一个IB和一个IC的值来确定它的电流放大系数。但是对于一个质量比较好的晶体管，如果基极电流IB=0时，集电极电流也基本为零，则00CCCBBBIIIIII。也就是直流电流放大倍数，所以

1.57520CBImAIA

3. 如图说是电路中UCC=12V，RB=400KΩ，RC=3 KΩ，晶体管β=80，锗管。试求：

（1）估算放大电路的静态工作点，并标出电压、电流的极性和方向；

（2）应选多大的RB才能使管压降UCE=-2.4V；

（3）若调整电流IC=1.6mA，问RB应选多大？

解：1230400CCBBUVIARK

80302.4CBIIAmA

122.434.8CECCCCUUIRV

电压、电路的极性和方向如下图。

（2）若管压降UCE=-2.4V，则

2.4123.23CECCCCUUVVImARK

113.24080BCIImAA

所以1230040CCBBUVRKIA

（3）若IC=1.6mA，则111.62080BCIImAA

那么1260020CCBBUVRKIA

合集下载

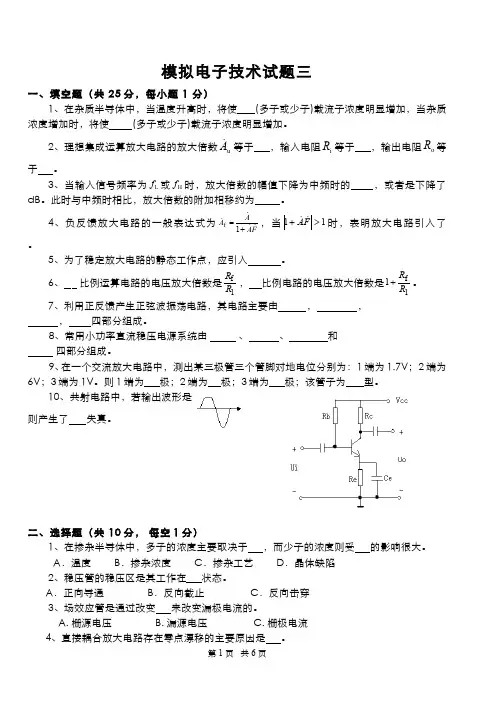

模拟电子技术(14)--期末试卷及答案三
