扣压式软管接头HOSE FITTING

S124°EAC10411

公制外螺纹24°内锥面轻系列

METRIC MALE 24° CONE SEAT L.T.DIN 3853代 号螺 纹 E胶 管 HOSE BORE管子外径PART NO.THREAD E公称内径 DN标号 DASHTUBE O.D.ACS1

10411-12-04M12X1.5604620.5101210411-14-04M14X1.5604820.5101410411-14-05M14X1.5805821.5101410411-16-04M16X1.56041022.5111710411-16-05M16X1.58051022.5111710411-16-06M16X1.510061022.5111710411-18-05M18X1.58051223.5111910411-18-06M18X1.510061222.5111910411-22-06M22X1.510061524.5122410411-22-08M22X1.512081526122410411-26-08M26X1.512081826.5122710411-26-10M26X1.516101827122710411-27-10M27X1.5161018321430

10411-30-10M30X216102229143210411-30-12M30X220122229143210411-36-16M36X225162831.5143810411-45-20M45X232203536164610411-52-24M52X2402442381655尺 寸 DIMENSIONS

B-02扣压式软管接头HOSE FITTING

S124°EAC10511

公制外螺纹24°内锥面重系列

METRIC MALE 24° CONE SEAT H.T.DIN3853代 号螺纹E胶 管 HOSE BORE管子外径PART NO.THREAD E公称内径 DN标号 DASHTUBE O.D.ACS1

10511-14-04M14X1.5604624.51214

10511-16-04M16X1.5604826.51217

10511-18-04M18X1.56041026.51219

10511-20-05M20X1.580512271222

10511-20-06M20X1.510061226.51222

10511-22-05M22X1.58051430.51424

10511-22-06M22X1.510061430.51424

10511-22-08M22X1.5120814311424

10511-24-08M24X1.512081631.51427

10511-30-10M30X216102034.51632

10511-30-12M30X2201220361632

10511-36-12M36X220122540.51841

10511-36-16M36X225162541.51838

10511-42-16M42X2251630442046

10511-42-20M42X2322030452046

10511-52-20M52X2322038502255尺 寸 DIMENSIONS

B-03扣压式软管接头HOSE FITTING

ES1CA

13011-SP

英锥管外螺纹

BSPT MALE代 号螺 纹 E胶 管 HOSE BOREPART NO.THREAD E公称内径 DN标号 DASHACS1

13011-02-03SPR1/8"X2850322101213011-02-04SPR1/8"X2860422.5101213011-04-04SPR1/4"X196042714.51413011-04-05SPR1/4"X198052515.41413011-04-06SPR1/4"X1910062714.51713011-06-04SPR3/8"X1960427.5151713011-06-05SPR3/8"X1980526.5151713011-06-06SPR3/8"X19100627.5151713011-06-08SPR3/8"X19120830151913011-08-06SPR1/2"X14100634.5202213011-08-08SPR1/2"X14120835202213011-08-10SPR1/2"X14161038202213011-08-12SPR1/2"X14201238202713011-12-08SPR3/4"X14120837202713011-12-10SPR3/4"X14161038202713011-12-12SPR3/4"X14201238.5202713011-12-16SPR3/4"X14251639.5203213011-16-12SPR1"X1120124425.53613011-16-16SPR1"X1125164525.53613011-20-20SPR1.1/4"X11322049.526.54613011-24-24SPR1.1/2"X11402452.526.55013011-32-24SPR2"X11402457306513011-32-32SPR2"X115032573065尺 寸 DIMENSIONS

B-10扣压式软管接头HOSE FITTINGA

ES1C

15611

布锥管外螺纹

NPT MALE 代 号螺 纹 E胶 管 HOSE BORE

PART NO.THREAD E公称内径 DN标号 DASHACS1

15611-02-03Z1/8"X2750321.510.512

15611-02-04Z1/8"X2760422.510.512

15611-04-03Z1/4"X18503271517

15611-04-04Z1/4"X18604281517

15611-04-05Z1/4"X18805281517

15611-04-06Z1/4"X181006281517

15611-06-04Z3/8"X18604281619

15611-06-05Z3/8"X18805291619

15611-06-06Z3/8"X181006291619

15611-06-08Z3/8"X18120830.51619

15611-08-06Z1/2"X1410063419.522

15611-08-08Z1/2"X14120834.519.522

15611-08-10Z1/2"X14161035.519.522

15611-12-08Z3/4"X14120837.519.527

15611-12-10Z3/4"X14161037.519.527

15611-12-12Z3/4"X14201238.519.527

15611-12-16Z3/4"X14251639.519.532

15611-16-10Z1"X11.516104525.536

15611-16-12Z1"X11.520124525.536

15611-16-16Z1"X11.5251646.525.536

15611-20-16Z1.1/4"X11.525164926.546

15611-20-20Z1.1/4"X11.5322050.526.546

15611-24-24Z1.1/2"X11.540245127.550

15611-32-32Z2"X11.550325527.565尺 寸 DIMENSIONS

B-12扣压式软管接头SWAGED HOSE FITTING

16711

美制JIC外螺纹74°外锥面

JIC MALE 74°CONE

ISO 8434-2--SAE J514AC

E74°

S1代 号螺 纹 E胶 管 HOSE BORE尺 寸 DIMENSIONS

PART NO.THREAD E公称内径 DN标号 DASHACS1

16711-04-037/16"X20503261412

16711-04-047/16"X2060426.51412

16711-05-041/2"X2060426.51414

16711-05-051/2"X2080526.51414

16711-05-061/2"X20100626.51417

16711-06-049/16"X1860426.514.117

16711-06-059/16"X1880526.514.117

16711-06-069/16"X18100626.514.117

16711-08-063/4"X16100631.516.722

16711-08-083/4"X1612083216.722

16711-10-067/8"X14100633.519.324

16711-10-087/8"X1412083419.324

16711-10-107/8"X1416103519.324

16711-12-081.1/16"X12120838.521.930

16711-12-101.1/16"X12161039.521.930

16711-12-121.1/16"X1220124021.930

16711-12-161.1/16"X1225164221.930

16711-14-101.3/16"X12161041.522.632

16711-14-121.3/16"X12201240.522.632

16711-16-121.5/16"X1220124323.136

16711-16-161.5/16"X12251643.523.136

16711-20-161.5/8"X1225164724.346

16711-20-201.5/8"X12322047.524.346

16711-24-201.7/8"X1232205327.550

16711-24-241.7/8"X1240245327.550

16711-32-322.1/2"X1250326233.965注：1.上述代号用于编织软管。2.如需用于缠绕软管代号改为16712-xx-xx。Note: 1.For use with braided hoses. 2.If use with spiral hoses, hose fitting series number is 16712-xx-xx.

B-14

合集下载

PG接头尺寸

PG接头尺寸

天津超骏机电设备商贸有限公司

SEASON (Tianjin) Machinery and Electrical Equipment Trade Ltd Co.

地址：中国天津市天津经济开发区第四大街95号C座307室 邮政编码：300457 Add：C307 The Fourth Avenue NO.95, Tianjin Economic Development Area, Tianjin, China. Zip Code：300457

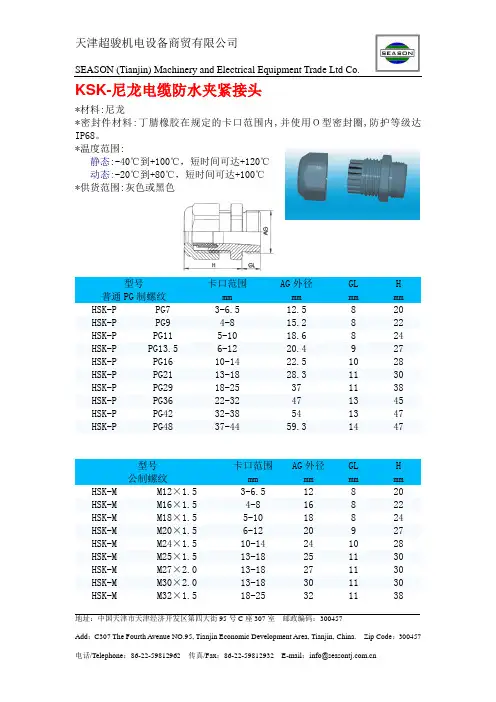

/Telephone86-22-59812962 /Fax86-22-59812932 E-mailKSK-尼龙电缆防水夹紧接头

*材料:尼龙

*密封件材料:丁腈橡胶在规定的卡口范围内,并使用Ｏ型密封圈,防护等级达IP68。

*温度范围:

静态:-40℃到+100℃，短时间可达+120℃

动态:-20℃到+80℃，短时间可达+100℃

*供货范围:灰色或黑色

型号 卡口范围 AG外径 GL H

普通PG制螺纹 mm mm mm mm

HSK-P PG7 3-6.5 12.5 8 20

HSK-P PG9 4-8 15.2 8 22

HSK-P PG11 5-10 18.6 8 24

HSK-P PG13.5 6-12 20.4 9 27

HSK-P PG16 10-14 22.5 10 28

HSK-P PG21 13-18 28.3 11 30

HSK-P PG29 18-25 37 11 38

HSK-P PG36 22-32 47 13 45

HSK-P PG42 32-38 54 13 47

HSK-P PG48 37-44 59.3 14 47

型号 卡口范围 AG外径 GL H

公制螺纹 mm mm mm mm

HSK-M M12×1.5 3-6.5 12 8 20

HSK-M M16×1.5 4-8 16 8 22

HSK-M M18×1.5 5-10 18 8 24

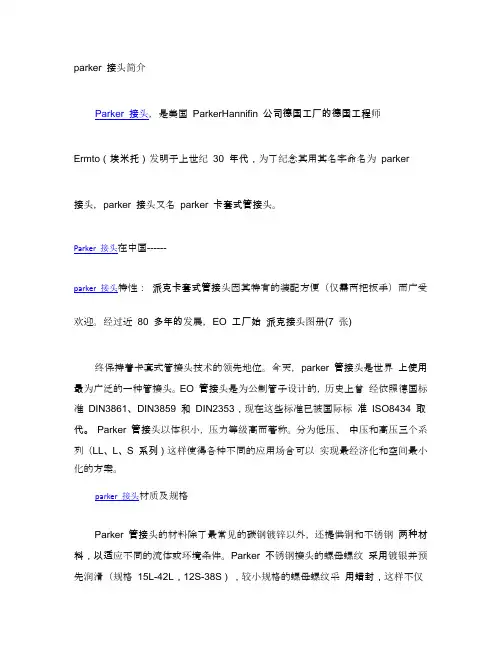

parker接头、派克接头简介

parker接头、派克接头简介

parker 接头简介

Parker 接头，是美国 ParkerHannifin 公司德国工厂的德国工程师

Ermto（埃米托）发明于上世纪 30 年代，为了纪念其用其名字命名为 parker

接头，parker 接头又名 parker 卡套式管接头。

Parker 接头在中国------

parker 接头特性： 派克卡套式管接头因其特有的装配方便（仅需两把扳手）而广受欢迎。经过近 80 多年的发展，EO 工厂始 派克接头图册(7 张)

终保持着卡套式管接头技术的领先地位。今天，parker 管接头是世界 上使用最为广泛的一种管接头。EO 管接头是为公制管子设计的，历史上曾 经依照德国标准 DIN3861、DIN3859 和 DIN2353，现在这些标准已被国际标 准 ISO8434 取代。 Parker 管接头以体积小，压力等级高而著称。分为低压、 中压和高压三个系列（LL、L、S 系列）这样使得各种不同的应用场合可以 实现最经济化和空间最小化的方案。

parker 接头材质及规格

Parker 管接头的材料除了最常见的碳钢镀锌以外，还提供铜和不锈钢 两种材料，以适应不同的流体或环境条件。Parker 不锈钢接头的螺母螺纹 采用镀银并预先润滑（规格 15L-42L，12S-38S），较小规格的螺母螺纹采 用蜡封，这样不仅

有效的消除了不锈钢螺纹的咬合现象，同时减少 40%装配 拧紧力矩。 Parker 管接头具有 50 多种不同的形式，可供各种不同应用场 合的灵活选择，加上许多

parker 功能管接头，如旋转接头、球阀、单向阀、 截止阀、测压接头等与 parker

管接头配合使用，可大大方便系统的配套， 提高系统密封的可靠性。

PARKER 液压软管具有防腐、耐高温、抗拉强度高 ，柔韧性好等诸多性 能，而被广泛采用在各行业的液压工程中，派克软管有一层至多层钢丝编 织增强层（ 6 层以上），有低、中、高、超高三种压力等级，有轻、重两 系列，公称通径在 3 — 32mm 。有普通型和特殊型两种软管以满足在普通

伊原 bi-lok 双卡套管接头宣传册说明书

伊原 bi-lok 双卡套管接头宣传册说明书

双卡套管接头宣传册（BI-Lok系列）

双 部分 B

卡套式

管接头

宣传册

（BI-Lok系列）

南通伊原流体系統科技有限公司生产和销售的BI-Lok管接头是一款高质量的双卡套式接头。它与

其他系统组件一起通过伊原的全球化网络进行销售，用于为各种领域中的流体提供最合适的配管

组件。 BI-Lok管接头具有优秀的质量，并且易于保养维护。南通伊原流体系統科技有限公司向

世界各地的客户提供该产品已有 20 多年的历史。

作为流体动力以及仪表系统行业的领导者，南通伊原流体系統科技有限公司在BI-Lok上实现了以下的优点，并且不断地对其进行改进。

1.无需焊接或车螺纹，装配简单

2.采用高质量的材料和高精度的制造工艺，确保紧密配合

主体 螺母

管子边缘与主体内部的挡止端相接触 前部 管箍 后部 管箍 管子/配管

前部管箍压在管子上

前部管箍压在主体上

①前部管箍被后部管箍紧压在管子上，形成完善的密封。

②后部管箍紧紧卡入管子，防止受到来自前部管箍的反作用力时发生脱落。

③主体、螺母与管箍严格按照对应的要求制造，确保实现最佳的可维护性。

④管子/配管

穿过螺母插入，与主体内部的挡止端紧密接触。BI-Lok

的优点南通伊原流体系統科技有限公司生产的BI-Lok管接头

后部管箍

1 接头 - 洁净配管

双卡套管接头宣传册(BI-Lok系列）

2双卡套管接头宣传册（BI-Lok系列）

订购或问询时，请按如下方式指明 BI-Lok 管接头的零件编号。

①接头系列：英寸系列：无

公制和美标系列接头：M

②BI-Lok双卡套接头：D

③接头类型：如产品列表（第3页和第4页）所示

④适用的管子/配管尺寸：如表1所示

英寸和公制系列的管子显示标号尺寸，其中公制系列的标号

尺寸带有 M ，而美标系列的配管显示实际的外径

⑤管接头较小端的标称尺寸

以及螺纹的标称尺寸：

⑥材料：SS 表示不锈钢

B表示黄铜 如表 1 和 2

所示

表1. 适用的管子/配管尺寸 表2. 螺纹的标称尺寸 锥度螺纹平行螺纹

液压过度接头和软管接头O形圈

液压过度接头和软管接头O形圈

Q/SGD

谷登工程机械装备有限公司试用文件

Q/SGD 8001-2011(试用版)

液压过度接头和软管接头O形圈

2011-05-24 制订 2011-05-28实施

江苏谷登工程机械装备有限公司研发部(制订)

前 言

根据公司现有产品常用的过渡接头和软管接头配用O形圈，特制定此文件。

本文件作为过渡接头检验和软管接头配用O形圈的依据。

本文件2011年5月24日首次制定，于2011年5月28日实施。

1范围

规定本公司过度接头的尺寸、标记及技术要求和软管接头配用O形圈。

2 引用文件

GB/T 3733-2008 卡套式端直通管接头

GB/T 3765-2008 卡套式管接头技术条件

永华过度接头样本（2004.7）

永华软管总成/软管接头样本（2004.7）

GB/T 7939—2008《液压软管总成 试验方法》

3扣压式软管接头型号及其配用O形圈

表1轻型接头及其配用O形圈

表2重型接头及其配用O形圈

注: 1.表中代号用于编织软管。2.如用于缠绕软管代号为20412-XX-XX 。

表3法兰夹使用螺杆、O形圈一览表 代号 螺纹 软管公称内径 O形圈

204(1.4.9)1-12-04 M12X1.5 6 4.5X1.5

204(1.4.9)1-14-04 M14X1.5 6 6.5X1.5

204(1.4.9)1-16-04 M16X1.5 6 8.0X1.5

204(1.4.9)1-16-05 M16X1.5 8 8.0X1.5

204(1.4.9)1-18-05T M18X1.5 8 10.0X1.5

204(1.4.9)1-14-06 M14X1.5 10 6.5X1.5

204(1.4.9)1-16-06 M16X1.5 10 8.0X1.5

204(1.4.9)1-18-06 M18X1.5 10
