- 总结 实验四 译码器及其应用
一、实验目的
1.掌握中规模集成译码器的逻辑功能和使用方法
2.熟悉数码管的使用
二、实验原理
译码器是一个多输入、多输出的组合逻辑电路。它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。译码器可分为通用译码器和显示译码器两类。前者又分为变量译码器和代码变换译码器。
1.变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。若有n个输入变量，则有2n个不同的组合状态，就有2n 个输出端供其使用。而每一个输出所代表的函数对应于n个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，图4－1(a)、(b)分别为其
逻辑图及引脚排列。其中 A2 、A1 、A0 为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。
(a) (b)
图4－1 3－8线译码器74LS138逻辑图及引脚排列
表4－1为74LS138功能表
当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。当S1＝0，2S＋3S ＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。
表4－1 -
74ls84实验报告
实验三译码器及其应用
一、实验目的
（1）掌握中规模集成译码器的逻辑功能和使用方法：
（2）熟悉掌握集成译码器的应用；
（3）掌握集成译码器的扩展方法。
二、实验设备数字电路实验箱，电脑一台，74LS20,74LS138.
三、实验内容
（1）利用3-8译码器74ls84和与非门74LS20实现函数：
Y=AB +BC +ABC四输入与非门74LS20的管脚图如下：
对函数表达式进行化简：
Y=AB+BC+ABC ABC+ABC +ABC+ABC
=Y%+X+Y4+Y，=aZ
按Figure1所示的电路连接。并用Multisim进行仿真，将结果对比。
2）用两片74ls84组成4-16线译吗器。
因为要用两片3-8实现4-16译码器，输出端子数目6×2=16刚好够用。
而输入端只有A、B、C三个，故要另用使能端进行片选使两片138译码器进行分时工作。而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试Yx，在各端子上移动即可。在multisim中仿真电路连接如Figure2所示（实验台上的电路没有接下面的两个8灯LED）：
1

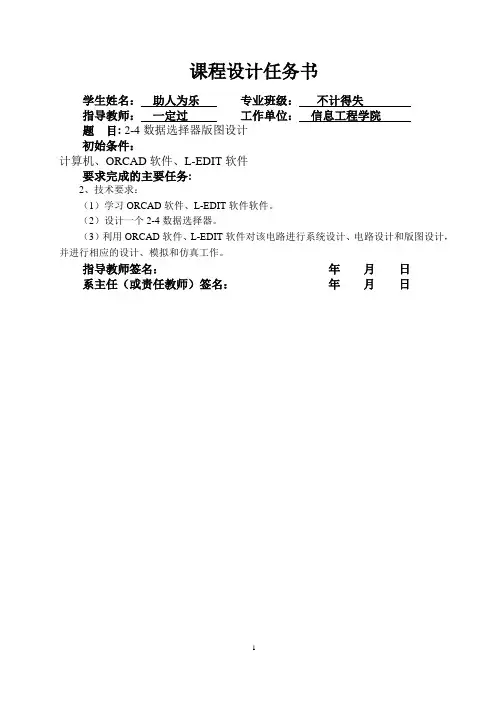

课程设计任务书
学生姓名： 助人为乐 专业班级： 不计得失
指导教师： 一定过 工作单位： 信息工程学院
题 目: 2-4数据选择器版图设计
初始条件：
计算机、ORCAD软件、L-EDIT软件
要求完成的主要任务:
2、技术要求：
（1）学习ORCAD软件、L-EDIT软件软件。
（2）设计一个2-4数据选择器。
（3）利用ORCAD软件、L-EDIT软件对该电路进行系统设计、电路设计和版图设计，并进行相应的设计、模拟和仿真工作。
指导教师签名： 年 月 日
系主任（或责任教师）签名： 年 月 日 2
目录
摘 要 ......................................................................................................................................... I
1 绪论 ................................................................................................................................... 2
2 软件简介 ........................................................................................................................... 3
3 译码器电路设计及仿真 ................................................................................................... 4
1 集成电路课程设计 ----含2个 2-4线译码器的74HC139芯片
一．目的与任务
本课程设计是《集成电路分析与设计》的实践课程，其主要目的是为了在了解了集成电路的基本结构的基础上进一步的学习集成电路的设计，本次设计通过对TANNER TOOLS PRO工具的使用让我们能够从简单入手到能设计一个完整的芯片，。并进行电路仿真对比。
二．课程设计题目、内容及要求
2.1 设计题目
1． 器件名称：一个3－8译码器的74HC138芯片；
2． 要求的电路性能指标：
（1）可驱动10个LSTTL电路（相当于15pF电容负载）；
（2）输出高电平时，︱IoH︱≤20uA，Voh，min＝4.4V；
（3）输出低电平时，︱IoL︱≤4mA，Vol，max＝0.4V；
（4）输出级充放电时间tr= tf,tpd<25ns;
（5）工作电源5V，常温工作，工作频率fwork=30MHz,总功耗Pmax＝150mW。
2.2 设计内容
（1） 功能分析及逻辑设计
（2） 电路设计
（3）估算功耗与延时
（4）电路模拟与仿真
（5）版图设计（全手工、层次化设计）
（6）版图检查：DRC与LVS
（7）后仿真（选做）
（8）版图数据提交
2.3 设计要求
（1）独立完成设计74HC138 芯片的全过程；
（2）设计时使用的工艺及设计规则：MOSIS:mamin08；
（3）根据所用的工艺，选取合理的模型库；
（4）选用以lambda(λ)为单位的设计规则；
（5）全手工、层次化设计版图；
（6）达到指导书提出的设计指标要求。
2 三、74HC139电路简介
3.1 通用74HC139芯片的引脚图
74HC139芯片包含两个2-4译码器，它的通用引脚图入图1
其中，（1A0、1A1）和（2A0、2A1）分别为两个译码器的地址输入端，而1E（以下取名为Csa）和2E（以下取名为Csb）分别为两个译码器的使能端（低电平有效），1Y0~1Y7和2Y0~2Y7为译码器的数据输出端。
