微机原理8255A并行接口按键数码管显示讨论报告

  • 格式：doc
  • 大小：99.31 KB
  • 文档页数：9

讨论课报告 学校：上海电机学院 班级：电子13XX 学号：XXXXXXXX 姓名：WX 一、题目：通过8255A并行接口，8086CPU连接LED数码管、4X4矩阵键盘。按下任意键，数码管显示对应键号。 二、硬件设计 讨论问题： （1）CPU8086与8255A的连接问题： ● 复用引脚上的数据信号与地址信号如何分离?画出电路连接示意图，解释实现的方法。 答：

将8086上的20位复用数据地址引脚分别接数据缓存器和地址锁存器在8086总线周期的T1期间作为存储器/IO地址总线将地址锁存在地址锁存器中，另外期间作为数据总线将8位数据缓存在数据缓存器中。缓存器与8255A数据引脚相连，地址锁存后经过译码与地址线相连。

● 假设8255A的芯片地址范围为80H~86H（偶地址），利用74LS138译码器实现8255A芯

DEN DT/R

8086 AB/TB

ALE M/IO WR RD

数据缓存 地址锁存 地址译码

D7~D0 A0 A1 8255A CS

WR RD

A15~A3

A1 A2 片的片选控制，画出电路连接示意图，解释译码电路的设计原理。 8086系统有16根数据线，而8255A只有8根数据线，将8255A的8条数据线与低8位数据线相连。此时8255A的4个端口地址必须为偶地址，即8086寻址8255A时A0脚必须为低，将8255A的A0、A1分别接8086的A1、A2脚。 由图可见，8255A的数据线D7~D0与8086的低8位数据总线D7~D0相连，A0必须总等于0，用地址线的A2、A1来选择片内4个端口。图中地址线A7接译码器的G1，M/IO与G2a相连，A6、A5接或门输入端，或门输出与G2b相连。当A7A6A5=100，A4A3A0=000时，Y0=0，选中8255A，4个端口地址分别为80H、82H、84H和86H，对应于8255A的A口、B口、C口和控制寄存器。

（2）LED数码管与8255A的连接问题： ● 数码管采用共阴极连接，需要驱动电路，请画出与8255APA口的连接示意图，简要说明。

D7~D0 RD WR

RESET M/IO 8086 A7 A6 A5 A4 A3 A0 A2 A1

D7~D0 RD WR

RESET CS 8255A A1 A0 G2a Y0 Y1 G1 Y2 G2b Y3 74LS138 Y4 C Y5 B Y6 A Y7

≥1

+5V 由图可见，8255A的A口作输入口，PA6~PA0分别接显示器LED7~LED0.二极管共阴极连接后接地电平，当PA口输出高电平时LED被电亮。

● 共阴极LED七段数码管如要显示字符0~9，A~F，如何编制段码？举例说明。 共阴极LED七段数码管连接如上图所示， 显示字符0时，a、b、c、d、e、f、g、h分别为11111100 对应PA口输出二进制编码为1111110B即3FH。 同理其余编码如下表所示：

0 1 2 3 4 5 6 7 8 9 A b c d E F 3FH 06H 5BH 4FH 66H 6DH 7DH 07H 7FH 6FH 77H 7CH 39H 5EH 79H 31H

PC0 PC1 PC2 PC3 8255A PC4

PC5 PC6 PC7 PA6 PA5 ... PA0 LED

a f g b e c dp d （3）4*4矩阵键盘与8255A的连接问题： ● PC0~PC3接行线、PC4~PC7接列线，请画出与8255APC口的连接示意图，简要说明。 PC0~PC3接行线、PC4~PC7接列线，列线接高电平5v。接线示意图如上图接线图所示： 其中当输入口检测到低电平说明有键按下。 ● 键值识别方法有扫描法与反转法，它们的识别原理是什么？键值如何计算？ 扫描法原理：依次从第一至最末行线上发出低电平信号, 如果该行线所连接的键没有按下的话, 则列线所接的端口得到的是全“1”信号, 如果有键按下的话, 则得到非全“1”信号。 反转法：原理是先将行线作为输出线, 列线作为输入线, 行线输出全“0” 信号, 读入列线的值, 那么在闭合键所在的列线上的值必为0；然后从列线输出全“0”信号，再读取行线的输入值，闭合键所在的行线值必为 0。这样,当一个键被按下时, 必定可读到一对唯一的行列值。再由这一对行列值可以求出闭合键所在的位置。

计算键值：先判断键盘中有无键按下：将全部行线置低电平，然后检测列线的状态。只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交叉的4个按键之中。若所有列线均为高电平，则键盘中无键按下。 再找键位置：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。若某列为低，则该列线与置为低电平的行线交叉处的按键就是闭合的按键。

三、软件设计 （1）程序结构问题： ● 程序设计有几个段？各个段的主要内容是什么？ 答：有3个段。分别为数据段、代码段和堆栈段。数据段中存放数字0-9、A-F的LED显示代码。堆栈段存放局部变量和函数返回地址。代码段程序实现的主要内容都在里面，实现按键显示对应的数字。

流程图 开始 8255A的芯片初始化程序设计。 MOV AX,DATAS MOV DS,AX MOV AL,10000001B MOV DX,CT_PORT OUT DX,AL

取数据缓存首地址 8255A初始化 扫描法识别键值

延时去抖动 键值计算 将数变成显示代码 显示数字（或字母） 结束

有按键按 下？ N

Y MOV DX,C_PORT 按键去抖动程序设计。 MOV AL,0 OUT DX,AL NO_KEY:MOV DX,C_PORT IN AL,DX AND AL,0FH CMP AL,0FH JZ NO_KEY CALL DELAY10MS IN AL,DX AND AL,0FH CMP AL,0FH JZ NO_KEY 采用扫描法实现键值识别程序设计。 MOV BL,0 LOOP1:MOV CH,0EFH MOV AL,CH MOV DX,C_PORT OUT DX,AL IN AL,DX PUSH BX MOV BH,0 MOV CX,4 LOOP3:SHR AL,1 JNC LOP2 INC BH LOOP LOOP3 ROL CH,1 CMP CH,0FEH JNZ LOOP1 JMP NO_KEY

键值计算的程序设计。 LOOP2:MOV AH,BH POP BX MOV BH,AH;BH中是行号，BL是列号 SHL BH,1 SHL BH,1;BH*4 ADD BH,BL;键值=行号*4+列号 LEA BX,TAB1 XLAT;键值换码后得到显示码（存AL中） MOV DX,A_PORT OUT DX,AL;显示码送到端口A，数码管显示相应值 CALL DELAY10MS MOV AH,4CH INT 21H

LED数码管显示程序设计。 LOOP2:MOV AH,BH POP BX MOV BH,AH;BH中是行号，BL是列号 SHL BH,1 SHL BH,1;BH*4 ADD BH,BL;键值=行号*4+列号 LEA BX,TAB1 XLAT;键值换码后得到显示码（存AL中） MOV DX,A_PORT OUT DX,AL;显示码送到端口A，数码管显示相应值 CALL DELAY10MS MOV AH,4CH INT 21H

一、讨论小结 通过本次讨论了解了可编程接口芯片8255A的功能、工作方式、硬件连接、编程结构。通过对电路及程序的设计熟悉了可编程接口芯片的编程应用。对可编程接口芯片8255A的编程应用能力有所提升。进一步熟悉了微机系统的原理及汇编语言对具体电路的控制。 二、附件

DATAS SEGMENT TAB1 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;此处输入数据段代码 DATAS ENDS CODES SEGMENT ASSUME CS:CODES,DS:DATAS,SS:STACKS START: MOV AX,DATAS MOV DS,AX MOV AL,10000001B MOV DX,CT_PORT OUT DX,AL MOV DX,C_PORT;此处输入代码段代码

合集下载

微机原理综合实验报告

微机原理综合实验报告

微机原理综合实验报告目录一．8255并行口实验二．8259中断实验（一）三．8253定时/计数器实验四．A/D转换实验五．步进电机实验六．综合实验：十字路口交通灯实验七．实验体会四．8255并行口实验1.实验目的：（1）学习利用并行接口芯片8255构成并行接口电路的基本方法（2）熟悉掌握并行接口芯片8255的基本性能及在时间应用中的硬件连接、初始化编程方法2.实验内容：编写程序，使8255的PB口为输出口，PA口为输入口，从PA口将K0~K7作为一个字节读入，在从PB口输出这一反码字节。

3.实验程序:CODE SEGMENTASSUME CS:CODESTART:MOV DX,21BH ；8255初始化命令字MOV AL,90HOUT DX,ALBG: MOV DX,218H ；从PA口读入数据IN AL,DXXOR AL,FFH ；求反MOV DX,219HOUT DX,AL ；从PB口输出JMP BGCODE ENDSEND START4.实验框图5. 实验电路图6.实验方法说明通过8255控制字设定PA口为输入口，PB口为数据输出口，读取PA口的数值并通过求反指令将数据取反后，经由PB口输出。

8259中断实验（一）1.实验目的：（1）了解PC机的中断结构及8259中断控制器的初始化（2）熟悉8259中断控制器的工作原理和硬件连线方法（3）了解8259的应用和硬件编程方法了解8259中断屏蔽2.实验内容：编写中断实验程序，主程序使8255的ＰＢ口为输出口，输出0FFH，L0~L7指示灯全亮，中断服务程序从PB口输出0FFH，L0~L3亮，L4~L7灭，并延时一段时间后返回主程序。

3.实验程序INT0 EQU 220hINT1 EQU 221hP8255B EQU 219HP8255K EQU 21BHSTACK SEGMENTSTA DB 50 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACKSTART:CLIMOV AX,TOPMOV SP,AXPUSH DSMOV AX,0000H ;定义IRQ0中断MOV DS,AXMOV AX,OFFSET IRQ0ADD AX,0000HMOV SI,20HMOV [SI],AXMOV AX,CSMOV SI,22HMOV [SI],AXPOP DSMOV AL,13H ；对8259进行初始化ICW1MOV DX,INT0OUT DX,ALMOV AL,8 ；对8259进行初始化ICW2 MOV DX,INT1OUT DX,ALMOV CX,0FFFFHLOOP $MOV AL,9 ；对8259进行初始化ICW4 MOV DX,INT1OUT DX,ALMOV CX,0FFFFHLOOP $MOV DX,INT1MOV AL,0FEH ；对8259进行初始化OCW1OUT DX,ALMOV CX,0FFFFHLOOP $MOV DX,INT0 ；对8259进行初始化OCW2,普通EOI返回MOV AL,20HOUT DX,ALMOV CX,0FFFFHLOOP $STIMOV DX,P8255K ；对8255进行初始化MOV AL,90HOUT DX,ALDSP: MOV AL,0FFHMOV DX,P8255BOUT DX,ALJMP DSPIRQ0: STIMOV CX,0FFFFHLOOP $MOV AL,0FHMOV DX,P8255BOUT DX,ALMOV DX,INT0MOV AL,20HOUT DX,ALMOV CX,0FFFFHLOOP $MOV CX,0FFFFHLOOP $IRETCODE ENDSEND START4.实验框图5. 实验电路图6. 实验方法说明主程序使8255输出高电平，实现L0~L7指示灯全亮。

8255并行口实验

8255并行口实验

以前在单片机基础实验中做过LED显示实验和数码管显示实验，所以这两个实验比较好做。在第二个实验中，分别置全开和全关时想用这些代码实现
JZ NEXT
MOV AL,00H
NEXT:MOVAL,0FFH
”
结果无论开关是否闭合，全都不亮，后来发现只需在中间加上个跳转语句就行了。
实验程序如下
附录
实验题1：
ASSUME CS:CODE学号
113200880200057
专业年级
电子信息工程2008级
实验题目
8255并行口实验
实验目的
1、掌握可编程并行接口8255的初始化及其应用
2、掌握汇编语言源程序的设计方法
实验内容
实验内容1：8255A的A口作为输入口，与逻辑电平开关K1～K8相连。8255A的B口作为输出口，与发光二极管LED1～LED8相连。编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。即当开关ki置于L时,对应发光二极管LEDi点亮；置于H时熄灭。
TEST AL,01H;测试PA0的状态
JZ NEXT;PA0为0则跳转
MOV AL,00H;否则全亮
JMP LOOP2
NEXT:MOV AL,0FFH;置全灭
LOOP2:MOV DX,04A2H
OUT DX,AL;输出，控制灯的开关
JMP LOOP1
CODE ENDS
END START
CODE SEGMENT PUBLIC
ORG 100H
START:MOVAL,10010000B
MOV DX,04A6H
OUT DX,AL;送出8255的控制字
LOOP1:MOV DX,04A0H
IN AL,DX;读入A口的状态
微机原理与汇编语言_实验7_8255并行接口实验

微机原理与汇编语言_实验7_8255并行接口实验

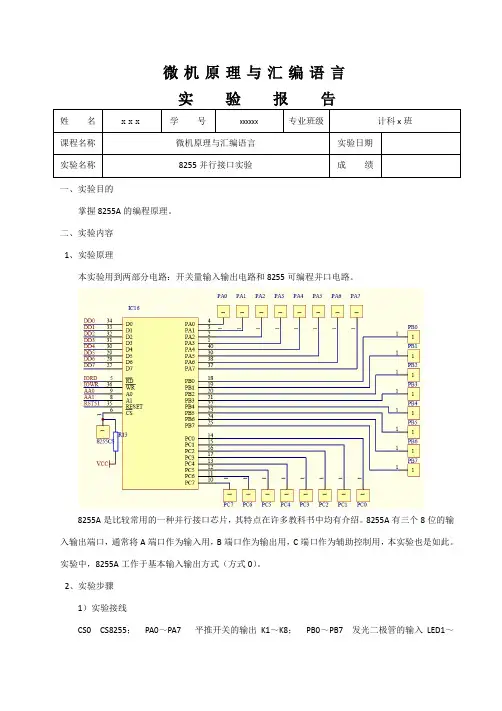

微机原理与汇编语言实验报告姓名x x x学号xxxxxx专业班级计科x班课程名称微机原理与汇编语言实验日期实验名称8255并行接口实验成绩一、实验目的掌握8255A的编程原理。
