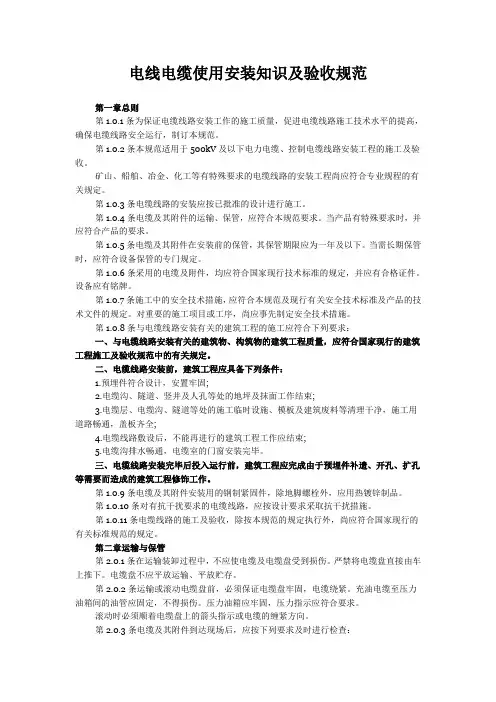

电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。
矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
第1.0.3条电缆线路的安装应按已批准的设计进行施工。
第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时，并应符合产品的要求。
第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需长期保管时，应符合设备保管的专门规定。
第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或工序，尚应事先制定安全技术措施。
第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固;2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束;3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全;4.电缆线路敷设后，不能再进行的建筑工程工作应结束;5.电缆沟排水畅通，电缆室的门窗安装完毕。
三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
第1.0.9条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
第1.0.10条对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。
第1.0.11条电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。
电线电缆敷设检测施工工艺电线电缆是电力传输和通信的基本设备，其敷设的质量与工艺技术直接关系到供电质量和安全稳定运行。
本文将介绍电线电缆敷设检测施工工艺的相关内容，包括敷设前的准备工作、敷设工艺流程以及敷设后的检测与验收。
一、准备工作电线电缆敷设前的准备工作是确保施工顺利进行的基础，主要包括以下几个方面：1. 施工方案设计：根据工程要求和设计要求，确定电线电缆敷设的路线、规格和容量等参数，并编制相应的施工方案。
2. 材料准备：根据施工方案确定的规格和容量，采购符合标准要求的电线电缆材料，并进行品质检测和验收。
3. 施工设备准备：准备好相应的施工设备，包括电缆敷设机械设备、接地装置、连接器等，确保施工过程中设备的正常运行。
4. 施工人员培训：对施工人员进行培训，使其熟悉工艺流程和操作规范，并具备安全意识和应急处理能力。
二、敷设工艺流程电线电缆敷设的工艺流程是按照一定的规程和要求进行的，下面是一个典型的敷设工艺流程：1. 线管敷设：首先，在地面或墙壁上选择合适的位置，进行线管的敷设。
线管选择应符合安全要求，并保证电线电缆的敷设线路符合设计要求。
2. 预埋管道准备：如果需要在地下敷设电缆，需要提前准备好预埋管道。
预埋管道的设计和施工应符合相关标准和规定。
3. 电缆敷设：根据设计方案，在线管或预埋管道中依次敷设电缆。
要注意电缆的弯曲半径和敷设的张力，避免对电缆造成损坏。
4. 固定与保护：在电缆敷设完成后，采取相应的固定和保护措施，防止电线电缆移动或受到外部损伤。
5. 连接与绝缘：根据设计要求，进行电线电缆的连接与绝缘处理，确保连接的可靠性和绝缘的安全性。
三、检测与验收电线电缆敷设完成后，需要进行检测与验收，以确保施工质量和电线电缆的安全可靠运行。
1. 外观检查：对电线电缆进行外观检查，查看是否存在损坏、裂缝、外露等问题。
2. 电气性能测试：使用相应的测试设备对电线电缆的电气性能进行测试，包括电阻、绝缘电阻及电器参数等。
电线电缆现场验收标准集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电线、电缆现场验收标准导体电阻、耐压试验、绝缘电阻、结构尺寸检查、标志检查
一、电线进场验收标准
1、电线应有出厂质量证明文件
包括合格证（合格证有生产许可证编号和“CCC”认证标识，检验报告“CCC”认证证书）。
电线质量证明文件为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位的公章，注明原件存放处，并有经办人签字和时间。
生产厂家要有企业法人营业执照
2、验收标准
（1）电线绝缘皮标识清楚，标识间距不小于1米，要注明生产厂名、规格型号、额定电压和“CCC”认证标识，标识要字迹清晰，用浸有汽油或酒精的棉布以1m／min速度匀速连续擦拭5次，字迹应清晰可辨
（2）检测电线线径和绝缘皮厚度（见下表）
(3)测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表遥测。
阻值大于0.5MΩ。
(4)线芯不能松动。
(5)检验电线长度偏差。
(6)称重
二、电缆进场验收标准
1、电缆应有出厂质量证明文件，包括：合格证、厂家检测报告。
2、电缆质量证明文件应为原件。
3、电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格
型号和米数，标识要字迹清晰，用浸有汽油或酒精的棉布以1m／s的速度匀速连续擦拭5次，字迹仍清晰可辨。
4、检查线芯的股数和单股线芯的直径（见下表）
5、测量电缆绝缘皮的绝缘电阻值，用1000V绝缘摇表摇测，阻值大于
10MΩ。
第1.0.1 条为保证电缆路线安装工作的施工质量，促进电缆路线施工技术水平的提高，确保电缆路线安全运行，制订本规范。
第1.0.2 条本规范合用于500kV 及以下电力电缆、控制电缆路线安装工程的施工及验收。
矿山、船舶、冶金、化工等有特殊要求的电缆路线的安装工程尚应符合专业规程的有关规定。
第1.0.3 条电缆路线的安装应按已批准的设计进行施工。
第1.0.4 条电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时，并应符合产品的要求。
第1.0.5 条电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需长期保管时，应符合设备保管的专门规定。
第1.0.6 条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
第1.0.7 条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或者工序，尚应事先制定安全技术措施。
第1.0.8 条与电缆路线安装有关的建造工程的施工应符合下列要求：1.预埋件符合设计，安置坚固;2. 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束;3.电缆层、电缆沟、隧道等处的施工暂时设施、模板及建造废料等清理干净，施工用道路畅通，盖板齐全;4.电缆路线敷设后，不能再进行的建造工程工作应结束;5.电缆沟排水畅通，电缆室的门窗安装完毕。
第1.0.9 条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
第1.0.10 条对有抗干扰要求的电缆路线，应按设计要求采取抗干扰措施。
第1.0.11 条电缆路线的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。
第2.0.1 条在运输装卸过程中，不应使电缆及电缆盘受到损伤。
严禁将电缆盘直接由车上推下。
电缆盘不应平放运输、平放贮存。
第2.0.2 条运输或者滚动电缆盘前，必须保证电缆盘坚固，电缆绕紧。
充油电缆至压力油箱间的油管应固定，不得损伤。
