生物质颗粒燃烧机工作原理

生物质颗粒燃烧机（Biomass Pellet Burner）是一种利用生物质颗粒作为燃料燃烧的设备。其工作原理主要包括以下几个步骤：

1. 颗粒供给：生物质颗粒通过供给系统进入燃烧机的燃烧室。

2. 点火：点火装置在燃烧室中点燃颗粒。点火装置可以是电气式的火花点火装置或者是燃烧机内的着火点，点火后开始燃烧。

3. 提供气氛：为了使颗粒能够充分燃烧，燃烧室中维持一定的氧气含量，此时需要通过风机提供空气。

4. 燃烧：燃烧室中的颗粒在火焰的作用下燃烧。燃烧过程中，生物质颗粒中的碳、氢、氧等元素与空气中的氧气发生氧化反应，产生热能、水蒸气和二氧化碳等产物。

5. 热能传递：燃烧产生的热能通过传热装置传递给所需加热的对象，例如锅炉、干燥设备等。

6. 清灰：生物质颗粒燃烧过程中会生成灰渣，需要定期清理。一般设计了灰渣处理装置，通过除灰系统将灰渣排出。

总结：生物质颗粒燃烧机通过将生物质颗粒在燃烧室内进行氧化反应，产生热能，通过传热装置传递给所需加热的对象。同时，通过除灰系统将生成的灰渣排除。这种技术可以有效利用生物质颗粒的能量，并减少对化石燃料的依赖。

生物质燃烧机工作原理(总2页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 生物质燃烧机工作原理

生物质燃烧机一种生物质半气化自动控制燃烧机，一种以生物质为燃料的生物质高温裂解燃烧机。

目前已经成功应用于铝型材、铝压铸、集中熔炉、铜棒加热、锌合金压铸、不锈钢铸造、工业窑炉、膨化炉、时效炉、热水炉、蒸汽锅炉、化工干燥塔、喷涂等行业、最高加热温度已经超过1300度。

生物质燃烧机工作原理：该装置利用了先进的快速流态化技术和生物质热解气化技术，将细小的生物质废物如木粉、木屑、谷壳、甘蔗渣和粉碎的秸秆等，经高温热化学反应转换为高品位的气体燃料(木煤气)，作为锅炉用燃气，达到了处理废物、保护环境、回收能源之目的，是一种高效的能量转换与节能装置。

安拓生物质燃烧机结构如下图所示：

生物质燃烧机的性能与特点： 1.降温和热回收同时具备：采用风循环降温，达到即能降温又能回收热能，节省燃料成本。

2.燃烧完全效率高：沸腾时半气化燃烧加切线旋流式配风设计，使得燃料及燃烧完全。燃烧效率可达到90%以上。

3.安全，稳定：设备在微压状态下运行不发生回火和脱火现象;

4.热负荷调节范围宽：燃烧机热负荷可在额定负荷的30%-120%范围内快速调节，起动快反应灵敏。

5.无污染环保效率明显：以可再生生物质能源为燃料，实现了能源的可持续利用。采用低温分段燃烧技术，烟气中氮的氧化物，二氧化硫，灰尘等排放低，是煤炉等最佳的替代品。烧，解决了生物质气化焦油含量高技术难题，避免了水洗焦油带来的二次污染。

6.操作简单，维护方便。采用先进的plc设计，达到自动点火，自动送料，自动报警，自动检测温度，并自控温度，风力除灰，操作简单，工作量小，单人值班即可。

7.投资省，运行费用低：生物质燃烧结构设计合理，用于各种锅炉时改造费用。

虽然生物质燃烧机有如此多的优点，但是它也有不足之处：生物质燃烧机体积大，占用空间，且燃烧物为固体，燃烧后有灰尘炉渣沉积于炉膛底部，需定期清理。

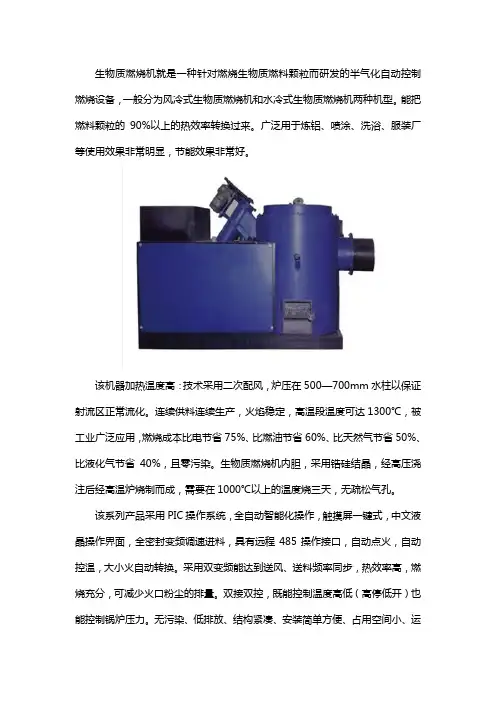

生物质燃烧机就是一种针对燃烧生物质燃料颗粒而研发的半气化自动控制燃烧设备，一般分为风冷式生物质燃烧机和水冷式生物质燃烧机两种机型。能把燃料颗粒的90%以上的热效率转换过来。广泛用于炼铝、喷涂、洗浴、服装厂等使用效果非常明显，节能效果非常好。

该机器加热温度高：技术采用二次配风，炉压在500—700mm水柱以保证射流区正常流化。连续供料连续生产，火焰稳定，高温段温度可达1300℃，被工业广泛应用，燃烧成本比电节省75%、比燃油节省60%、比天然气节省50%、比液化气节省40%，且零污染。生物质燃烧机内胆，采用锆硅结晶，经高压浇注后经高温炉烧制而成，需要在1000℃以上的温度烧三天，无疏松气孔。

该系列产品采用PIC操作系统，全自动智能化操作，触摸屏一键式，中文液晶操作界面，全密封变频调速进料，具有远程485操作接口，自动点火，自动控温，大小火自动转换。采用双变频能达到送风、送料频率同步，热效率高，燃烧充分，可减少火口粉尘的排量。双接双控，既能控制温度高低（高停低开）也能控制锅炉压力。无污染、低排放、结构紧凑、安装简单方便、占用空间小、运行成本低等特点。

以上就是河南恒睿热能科技有限公司分享的全部内容，希望对大家的生活和工作有所帮助。该企业主要从事相变蓄热材料的研发及技术服务;环保节能产品、相变蓄能设备的研发和技术服务及销售;电热设备研发、生产及销售。研发依托上海理工大学热能动力研究院及本公司技术人员。

生物质颗粒燃烧机使用说明(总5页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 80万kcal生物质颗粒燃烧机使用说明书

上海钰凯能源科技有限公司

一、 生物质颗粒燃烧机概述

1、生物质颗粒燃烧机简介

我公司独家开发生产的生物质颗粒燃烧机立式配置，螺旋式变频自动送料，风机根据加热炉需要变频配风，智能型温控自动恒温，是洁净燃烧技术发展方面的一次重大突破，它采用先进的半气化流化燃烧方式。能让颗粒充分燃烧到98%以上。直接燃烧生物质颗粒燃料。无需辅助设施处理就可实现氮化物、硫化物近似零排放，可替代燃煤、燃油、瓦斯、用电等方式加温，是以新型绿色环保颗料为原料，解决中小型企事业单位用煤用电紧缺之急。

2、主要技术参数

2.1热功率：80万大卡

2.2枪嘴中心高度：710毫米。（可根据用户需要调整）

2.3外形尺寸：φ600*110100

3、技术特点

3.1双变频调速。不仅送料可调速，风机也可调速。 3.2风机故障报警并保护。

3.3防回火专门设计。

二、燃烧机使用说明

1、安装：将机台安装好后，确保燃烧机出火口对正炉的入火口。

2、接线：将燃烧机电箱的电源线及控制线接好在指定位置上

注意：电源线需独立电源（不与炉同一电源）控制线与炉的温控系统相连接受炉的温控系统指挥。

3、转向确定：电源线接好后，需确认燃烧机的风机和送料螺旋转向正确。

4、点火：以上工作做好后，可以加燃料点火调试。打开燃烧室炉门，将控制电箱的旋钮，打到手动挡，启动送料按钮，送入五分之一的生物燃料（约35mm），点火（采用自动点火，也可用沾油棉纱用打火机点燃后引然生物质颗粒），观察生物燃料燃烧着后，关上炉门，开启风机，把旋钮打到自动位置，检查炉门是否漏风，将控制箱的变频器调至初步数值，观察燃烧情况，对应调节风量及变频器数值，直至燃烧火量正常。

注意;燃烧正常使用后，需时常检查燃料箱，及时添加燃料，燃料箱内的燃料不能少于三分之一，严禁无燃料工作。
