电气安装符号表示方法大全
- 格式：docx
- 大小：24.32 KB
- 文档页数：8
塑料线槽敷设：PR : 用钢索敷设M : 穿聚氯乙烯塑料波纹电线管敷 KPC 电气符号及电缆表示方法大全 电气安装符号表示方法 一、电线穿线管一般有：PVC 管: PVC20、 焊接钢管：SC20、
扣压式镀锌薄壁电线管： KBG20、 紧定式镀锌薄壁电线管： JDG20

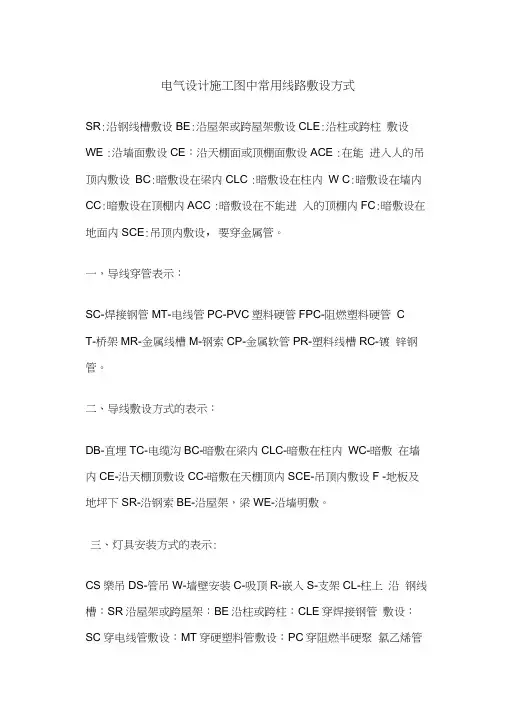

、电气设计施工图中常用线路敷设方式: 电气设计施工图中常用线路敷设方式
表示付号 敷设方式 表示付号 敷设方式 SR 沿钢线槽敷设 BE 沿屋架或跨屋架敷设
CLE 沿柱或跨柱敷设 WE 沿墙面敷设
CE 沿天棚面或顶棚面敷设 ACE 在能进入人的吊顶内敷设
BC 暗敷设在梁内 CLC 暗敷设在柱内
WC 暗敷设在墙内 ACC 暗敷设在不能进入的顶棚内 CC 暗敷设在顶棚内 SCE 吊顶内敷设，要穿金属管
FC 暗敷设在地面内

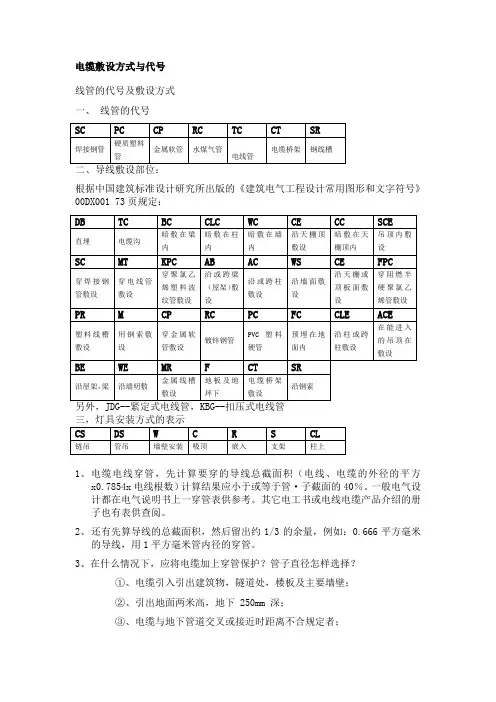

三，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管
CT-桥架 PR-塑料线槽 MR-金属线槽M-钢索 RC-镀锌钢管 CP-金属软管
四，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-
暗敷在柱内
WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设
F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
五，灯具安装方式的表示 CS-链吊 DS-管吊
R-嵌入 S-支架
沿钢线槽SR 穿焊接钢管敷设SC 穿阻燃半硬聚氯乙烯管敷设
W-墙壁安装
CL-柱上
沿屋架或跨屋架：BE 穿电线管敷设MT: FPC 电缆桥架敷设CT
C-吸顶
沿柱或跨柱CLE 穿硬塑料管敷设PC 金属线槽敷设MR 穿金属软管敷设：CP 直接埋设：DB : 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设： AB 暗敷在梁内：BC: 沿或跨柱敷设：AC: 暗敷设在柱内：CLC 沿墙面敷设：WS: 暗敷设在墙内：WC: 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内： CC: 吊顶内敷设：SCE: 地板或地面下敷设：FC 例如 1. CN-BV-2*2.5 PC20 CC
两根2.5平方阻燃耐火铜芯电线穿直径为 20mm的硬塑料管，沿顶棚暗敷。 2. WDZC-BYJ-2*2.5+E2.5-MT20
3根2.5平方（辐照）交联型/非交联型低烟无卤阻燃聚烯烃电缆 ，穿直径为20mm的电线管
沿顶棚暗敷。 3. WDZB-YJY-4*6=E6-SC40-CT
5根6平方铜芯（辐照）交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为 40mm的钢管或桥架
敷设。 4. WDZB-BYJ-2*4+4PE-MR/KBG20-SCE
3根4平方辐照）交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为 20mm的金
属薄壁管吊顶内敷设
六•常用电缆、电线表示方法及符号 1、 电力电缆、控制电缆
型号含义〔1〕-〔 2〕〔 3〕〔 4〕〔 5〕〔 6〕〔 7〕〔 8〕-〔 9〕 〔1〕ZR-阻燃，NH-耐火，ZA（IA）-本安 〔2〕用途。电力电缆缺省表示，K-控制电缆,P-信号电缆,DJ-计算机电缆 〔3〕绝缘层。V-聚氯乙烯， Y-聚乙烯，YJ-交联聚乙烯， X-橡皮， Z-纸 〔4〕导体。T-铜芯缺省表示， L-铝芯 〔5〕内护层（护套）,V-聚氯乙烯，Y-聚乙烯，Q-铅包 L-铝包，H-橡胶 ,HF-非燃性橡 胶，LW-皱纹铝 套，F-氯丁胶，N-丁晴橡皮护套 〔6〕特征。统包型不用表示，F-分相铅包分相护套，D-不滴油,CY-充油,P-屏蔽,C-滤尘器用，Z- 直流 〔7〕铠装层。0-无，2-双钢带（24-钢带、粗圆钢丝）,3-细圆钢丝，4-粗圆钢丝（44-双粗圆 钢丝）
〔8〕外被层。0-无，1-纤维层,2-聚氯乙烯护套，3-聚乙烯护套 〔9〕额定电压。 以数字表示，kV
2、 绝缘电线（导线）
〔1〕〔 2〕〔 3〕〔 4〕〔 5〕 〔1〕代号。B-电线（有时不表示） 〔2〕导体。T-铜芯（缺省表示）,L-铝芯,R-软铜 〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮 〔4〕护套。V-聚氯乙烯 〔5〕其他。R-软电线，P-屏蔽,B-平行 例如：
ZRVV阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。
ZRVVR阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。 ZRBV阻燃氯乙烯绝缘铜心电线。
ZRBVR阻燃氯乙烯绝缘铜心软电线
ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套， 1芯95mm2电缆。
电线”和 电缆”并没有严格的界限。 电线是由一根或几根柔软的导线组成，外面包以轻软的护层； 电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的 称为电缆；导体截面积较大的 （大于6平方毫米）称为大电线，较小的（小于或等于6平方毫 米）称为小电线。 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般 大于100米。电线一般是单层绝缘，单芯， 100米一卷，无线盘。
七..配电箱表示 GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；
XZW综合配电箱；
ZBW箱式变电站；
XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40 XDD（ 电表计量箱
PXT（ R）K —口 /□□/□□/口口 /IP系列规格型号解释：
（1） PXT明装配电箱，暗装加（R）
（2） K有如表1的系列配线方式
（3） □额定电流/额定短时耐受电流能力：用数字表
示， 250/10表示：额定电流250A/额定 短时耐受电流能力10kA，根据顾客要求可以降低。 ⑷口 /进线型式：口 /1单相输入；口 /3三相输入；1/3表示混合输入
⑸出］线回路：单相回路 X三相回路，6X3单相6回路，三相3回路
⑹ 口 /主开关型式/防护等级；1/IP30单相主开关/IP30 ； 3/IP30三相主开关/IP30 表1 :
序号 汉语拼音字头 中文解释 装配图号 电气原理图号 1 JL计量箱 PXT01 PXT01 dq 系列
2 CZ 插座箱 PXT02 PXT02 dq 系列
3 ZM 照明箱 PXT03 PXT03 dq 系列
4 DL 动力箱 PXT04 PXT04 dq 系列
5 JC 计量插座箱 PXT05 PXT05 dq 系列
6 JZ 计量照明箱 PXT06 PXT06 dq 系列
7 JD 计量动力箱 PXT07 PXT07 dq 系列
8 ZC 照明插座箱 PXT08 PXT08 dq 系列
9 DC 动力插座箱 PXT09 PXT09 dq 系列
10 DZ 动力照明箱 PXT10 PXT10 dq 系列 11 HH 混合功能箱 PXT11 PXT11 dq 系列 12 ZN 智能箱 PXT12 PXT12 dq 系列 电气箱柜名称编号规格型号 电气相柜名称编号规格型号
型号 名称 型号 名称 型号 名称 AH 高压开关柜 AM 冋压计量柜 AA 高压配电柜 AJ 高压电容柜 AP 低压电力配电箱柜 AL 低压照明配电箱柜 APE 应急电力配电箱柜 ALE 应急照明配电箱柜 AF 低压负荷开关箱柜 ACC/ ACP 低压电容补偿柜 AD 直流配电箱柜 AS 操作信号箱柜
AC 控制屏台箱柜 AR 继电保护箱柜 AW 计量箱柜 AE 励磁箱柜 ARC 低压漏电断路器箱柜 AT 双电源自动切换箱柜 AM 多种电源配电箱柜 AK 刀开关箱柜 AX 电源插座箱 ABC 建筑自动化控制器箱 AFC 火灾报警控制器箱 ABC 设备监控器箱 : ADD 住户配线箱 ATF 信号放大器箱 AVP 分配器箱 AXT 接线端子箱
例如 GCK 第一个G代表 配电柜
抽屉式 控制 第二个
第三个 C代表
K代表
GGD 第一个 G代表 配电柜
第二个 G代表 固定式 第三个 D代表 动力
配电箱1LA1a 1AL1b AT-DT 是什么意思 还有1AP2 2AP1 3APc 7AP 1KX 之类的。。。 这是工程配电系统图中各个配电盘的常用代号， 由设计者自行编排， 没有强制性的规范。 但 遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。例如： 1AL1b ――代表一层一位置的 b种类配电箱；
AT-DT —— 电梯配电箱；
1AP2代表一层第二位置上的动力配电箱。
八.电气设备常用基本文字符号 设备、装置和举例基本文字符号 1•元器件种类中文名称双字母
照明灯EL 空气调节器 EV 保护器件具有瞬时动作的限流保护器件 FA 2•保护器件
