眼药沟隧道仰拱施工方案

  • 格式：docx
  • 大小：310.38 KB
  • 文档页数：14

太行山高速公路西阜保定段

首件工程(试验段)开工申请报批单

承包单位：中国建筑股份有限公司 合同号：

监理单位：河北保神工程监理有限公司 编 号： 监表009

致：总监理工程师 吕瑞臣先生

项目名称：太行山高速公路西阜保定段

工程范围：K11+360-K13+606眼药沟隧道仰拱施工

项目负责人：李志刚 项目技术负责人：陈志银

建议开工日期：2017.3.24 计划完工日期：2017.3.31

施工单位意见：

施工单位签字： 日期：

总监理工程师意见：

总监理工程师签字： 日期： 太行山高速公路西阜保定段

进场人员报验单

承包单位：中国建筑股份有限公司 合同号：

监理单位： 河北保神工程监理有限公司 编 号： 监表012

致监理工程师： 李福贵先生

根据招标文件要求，我们已完成下列施工人员的进场工作，请予验收。

序号 姓名 性别 任职 与标书符合程度 变动情况 备注

1 李志刚 男 项目经理 是 无

2 谢雷彬 男 项目总工 是 无

3 陈英儒 男 项目书记 是 无

4 白双军 男 副经理 是 无

5 朱京伟 男 安全部长 是 无

6 王会峰 男 合约经理 是 无

7 程永勃 男 工程部长 是 无

8 李建领 男 测量主管 是 无

9 王景申 男 实验室主任 是 无

10 高志文 男 物资部长 是 无

技术负责人： 日期：

审核意见：

专业监理工程师： 日期：

审批意见：

监理组长： 日期：

太行山高速公路西阜保定段

进场设备报验单

承包单位：中国建筑股份有限公司 合同号：

监理单位： 河北保神工程监理有限公司 编 号： 监表013

致监理工程师： 李福贵先生

根据招标文件要求，我们已完成下列施工设备的进场工作，请予验收

序号 设备名称 规格型号 数量 进场日期 技术状况 拟用时间 备注

1 挖掘机 大宇300-7 2 2016.9.10 运转正常 2017.3.24

2 装载机 成工50 2 2016.9.10 运转正常 2017.3.24

3 自卸汽车 20t 8 2016.9.10 运转正常 2017.3.24

4 洒水车 5m³ 1 2016.9.10 运转正常 2017.3.24

5 发电机 300KW 2 2016.9.10 运转正常 2017.3.24

6 砼运输车 10m³ 5 2016.9.10 运转正常 2017.3.24

7 空压机 螺杆式（132KW) 8 2016.9.10 运转正常 2017.3.24

8 电焊机 23.4KW 10 2016.9.10 运转正常 2017.3.24

9 鼓风机 55*2KW 4 2016.9.10 运转正常 2017.3.24

技术负责人： 日期：

审核意见：

专业监理工程师： 日期：

审批意见：

监理组长： 日期：

太行山高速公路西阜保定段

眼药沟隧道仰拱试验段施工方案

编制：

审核：

批准：

中国建筑股份有限公司

太行山高速公路西阜保定段项目经理部三分部 目录

一、编制依据 ......................................................................................................................................... 1

二、工程概况 ......................................................................................................................................... 1

1、首件介绍 .................................................................................................................................... 1

2、平面布置图 ................................................................................................................................ 1

3、施工要求 .................................................................................................................................... 1

三、仰拱试验段施工准备工作.............................................................................................................. 1

四、仰拱施工方案 ................................................................................................................................. 3

1、施工工序 .................................................................................................................................... 3

2、仰拱开挖 .................................................................................................................................... 3

3、安装钢拱架 ................................................................................................................................ 4

4、仰拱初支模筑C25砼 ................................................................................................................ 4

5、安装仰拱衬砌钢筋 .................................................................................................................... 5

6、安装模板 .................................................................................................................................... 5

7、现浇C30钢筋砼 ........................................................................................................................ 5

8、中心排水管安装 ........................................................................................................................ 5

9、仰拱回填 .................................................................................................................................... 5

10、质量检验标准 .......................................................................................................................... 6

11、施工要点 .................................................................................................................................. 6

五、质量管理体系及保证措施.............................................................................................................. 6

1、质量管理体系框图 .................................................................................................................... 6

2、隧道仰拱施工质量控制措施： ................................................................................................ 7

合集下载

隧道钻爆法施工方法

隧道钻爆法施工方法

隧道钻爆施工方法

1 全断面开挖法

地下工程断面采用一次开挖成型(主要是爆破或机械开挖)的施工方法叫全断面开挖法。该法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成；工序简单，便于组织大型机械化施工；施工速度快，防水处理简单。缺点是对地质条件要求严格，围岩必须有足够的自稳能力。另外，机械设备配套费用也较大。

1.1 施工顺序

全断面开挖法施工主要工序：使用移动式钻孔台车，首先全断面一次钻孔，并进行装药连线，然后将钻孔台车后退到50m以外的安全地点，再起爆，一次爆破成型，出渣后钻孔台车再推移至开挖面就位，开始下一个钻爆作业循环。同时，施作初期支护，铺设防水隔离层(或不铺设)，进行二次模筑衬砌。

全断面开挖法施工顺序:①全断面开挖；②喷锚支护；③灌注衬砌。开挖顺序见下图3.1-1所示。

图3.1-1 全断面开挖法施工顺序

全断面开挖法施工作业程序及各工序合理间距如下图所示(单位：m)。

图3.1-2 全断面开挖作业程序及间距

1.2 施工工艺流程

全断面开挖工艺流程见下图3.1-3所示。

注：1．钻孔；2．装药、爆破；3．初喷；4．装渣；5．量测；6．局部挂网；7．复喷；8．挖沟、铺底超前；9．铺防水板；10．模筑衬砌。

图3.1-3 全断面开挖工艺流程

1.3 施工要点

(1)开挖断面大，炮眼数量多，炮眼深度一般为3.5～5m，宜均匀布置每台凿岩机任务，使钻眼作业同时完成。

(2)钻爆和装运顺序作业，工序安排必须紧密配合，衬砌与开挖间距应能满足台车退避到安全地点和爆破不损坏圬工等要求。

(3)加强运输调度工作和合理配备装运机械，并宜采用连续装碴作业设施。

(4)当顶部围岩破碎时，应及时支护，先初喷后复喷，并增加机械手进行复喷作业，以利于稳定地层和加快施工进度。

(5)尽可能采用衬砌模板台车，配合混凝土浇注机或输送泵施工将拱墙一次完成；铺底混凝土必须提前施作，且不滞后200m；当地层较差时铺底应紧跟，这是确保施工安全和质量的重要做法。

隧道施工工艺作业指导书

隧道施工工艺作业指导书

- 1 - 第一章台阶法

磨盘山隧道总体施工方案为新奥法施工，开挖方法为Ⅳ、Ⅴ级施工采用台阶法开挖，Ⅳ、Ⅴ级围岩情况段施工采用台阶法，出渣采用挖掘机或侧卸式装载机扒渣汽车运输出渣。

第二章工艺程序

第一节新奥法施工程序

㈠ 新奥法施工程序框图见图

新奥法施工程序框图 监控量测 施工准备

实施性施工组织设计

初期支护

是否符合管理标准

二次衬砌 锚喷支护减少围岩变形

结 束 修改施工方案

修改支护参数

否 洞内观测,位移量测指导施工与设计 开 挖

- 2 -

㈡ 施工要点

1、少扰动:是指在进行隧道开挖时，要尽量减少对围岩的扰动次数、扰动强度、扰动范围、扰动持续时间。

2、弱爆破:在钻爆过程中采用预裂爆破、光面爆破等钻爆方法,减少围岩的扰动。

3、早喷锚:是指开挖后及时施作初期锚喷支护，使围岩的变形进入受控制状态。这样做一方面是为了使围岩不致因变形过度而产生坍塌失稳；另一方面是使围岩变形适度发展，以充分发挥围岩的自承能力，同时采取超前支护措施。

4、勤测量:是指以直观、可靠的量测方法和量测数据来准确评价围岩（或围岩加支护）的稳定状态，或判断其动态发展趋势，以便及时调整支护形式、开挖方法，确保施工安全和顺利进行。量测是现代隧道及地下工程理论的重要标志之一，也是掌握围岩动态变化过程的手段和进行工程设计、施工的依据。

5、紧封闭:一方面是指采取喷射混凝土等防护措施，避免围岩因长时间暴露而使强度和稳定性的衰减。另一方面更为重要的是指要适时对围岩施作封闭形支护，这样做不仅可以及时阻止围岩变形，而且可以使支护和围岩进入良好的共同工作状态。

隧道工程工程施工组织设计方案

隧道工程工程施工组织设计方案

表1 施工组织设计文字说明

一、设备、人员动员周期和设备、人员、材料运到施工现场的方法

招标文件要求，本合同段工期为20个月。根据我单位承建类似工程的经验和资源配置情况，计划实用工期为18个月(其中施工准备30天)。详见表7施工总体计划表。

1、工程所用施工设备全部由我方自备，拟配备先进的、性能良好的施工机械，以满足工程需要。详见表3拟投入本合同工程的主要施工机械表。

2、根据本工程特点及合同工期要求，分三个阶段合理组织人员，设备进场。第一阶段：施工准备阶段，组织人员、机械设备进场，安装调试，进行临时设施的施工，施工图等技术资料的审核，线路复测及建筑物的放样，制定实施性施工组织设计及质量计划，现场劳力投入约为300人。第二阶段：完成所有桥涵工程，对路基开挖及填筑、路基防护及排水和隧道工程等展开均衡施工，现场高峰期投入2200人左右，第三阶段：工程整理与竣工资料移交等工作，现场人数约200人左右。

3、人员设备均根据工程特点由我单位统一调配，组建本工程项目管理机构，投入专业配套施工机械，抽调专业施工队伍，按三个施工阶段组织进场。各阶段人员、机械设备用汽车直接运至工地。

4、工程所需的主要工程材料如钢材、钢绞线、锚具、水泥等统购材料由项目部统一计划采购。其他主要的工程物资，将根据招标文件要求，经采样检验合格后确定最终的合格供应商，严把材料关，砂、碎石、片石、块石等地材根据设计文件提供的料场联系采购，经检验合格后，用汽车分期分批运至工地。

二、主要工程项目的施工方案、施工方法

(一) 隧道工程

隧道工程

1、工程设计概况

两隧道均为上、下行分离的双洞单向行驶2车道隧道。元墩1号隧道上行隧道里程为K0+875~K1+175，长300m，为3.685%上坡；下行隧道里程K0+853~K1+160，长307m，为3.800%上坡。元墩2号隧道上行隧道里程为K1+267~K1+730，长463m，为3.681%下坡；下行隧道里程为K1+240~K1+593，长353m，为2.689%下坡。

隧道施工方案

隧道施工方案

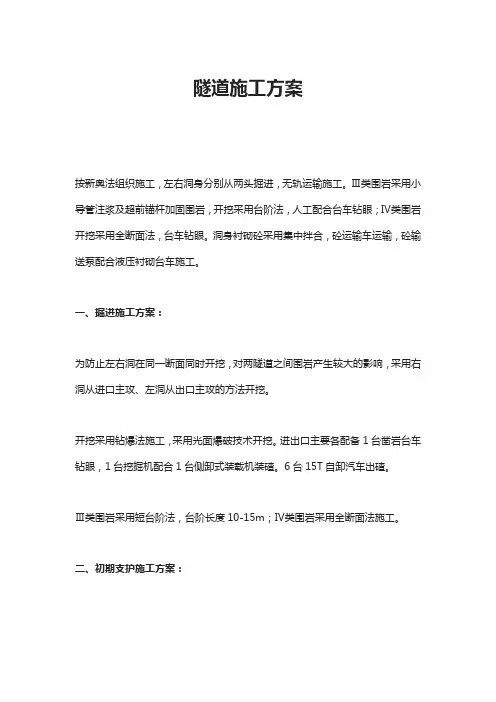

隧道施工方案
