断路器安装方案

110kV断路器施工方案一、引言本文档旨在为110kV断路器施工方案提供详细的指导和步骤，并确保施工过程安全、高效、顺利进行。

该方案适用于无线收发器、交流配电系统和发电厂等各种场景的110kV断路器施工。

二、施工准备工作在开始施工前，需要进行一系列准备工作，以确保施工的顺利进行。

具体步骤如下：1.确定施工地点和工期：根据项目需求和施工计划，确定110kV断路器的安装地点和工期。

2.检查施工设备和材料：检查110kV断路器及相关设备和材料的完整性和可用性，确保其符合施工要求。

3.制定施工计划：根据施工地点和工期，制定详细的施工计划，包括各个施工阶段和工序的安排。

4.安全措施：确保施工现场的安全措施得到妥善的规划和执行，包括人员安全、电气安全和防火安全等方面。

三、施工步骤根据施工计划的安排，按照以下步骤进行110kV断路器的施工：1. 基础施工1.根据设计图纸进行基础施工，包括清理施工地点、挖掘基坑和浇筑混凝土等。

2.检查基础的质量，确保其满足设计要求。

3.基础施工完成后，等待基础混凝土充分硬化。

2. 设备安装1.将110kV断路器设备运输至施工现场。

2.按照设计要求和施工图纸，安装110kV断路器设备，包括接地引线、连接电缆和调整设备位置等。

3.进行设备的接线和调试工作，确保设备的正常运行。

3. 试运行和调试1.在设备安装完成后，进行试运行和调试工作。

2.根据设备的测试要求，进行各项功能和性能测试，确保设备能够正常工作。

3.对测试结果进行记录和分析，及时发现和解决问题。

4. 系统联调1.将110kV断路器与其他系统进行联调，确保各个系统能够正常配合工作。

2.进行各种操作方式的演练和测试，验证系统的稳定性和可靠性。

3.修复和调整系统中可能存在的问题，确保系统能够正常运行。

5. 完善施工记录和验收1.记录施工过程中的操作、测试和调试结果，包括安装步骤、设备参数和测试数据等。

2.对施工过程进行全面的检查和评估，确保施工质量符合要求。

断路器安装工序流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!断路器安装工序流程在电气设备的安装过程中，断路器的安装是必不可少的一步。

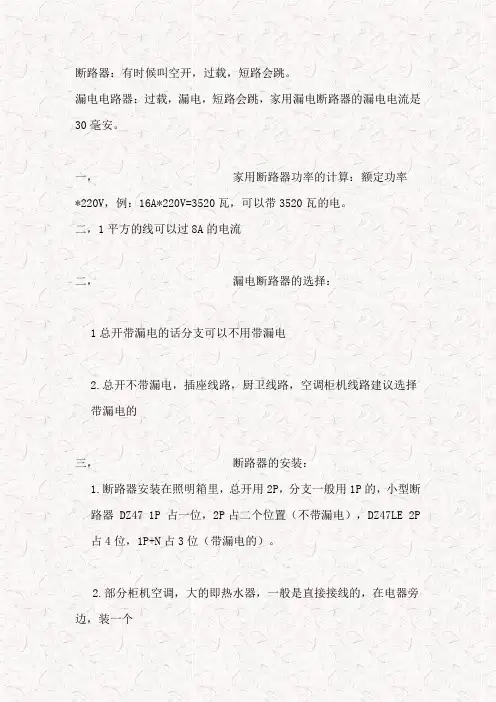

断路器：有时候叫空开，过载，短路会跳。

漏电电路器：过载，漏电，短路会跳，家用漏电断路器的漏电电流是30毫安。

一，家用断路器功率的计算：额定功率*220V，例：16A*220V=3520瓦，可以带3520瓦的电。

二，1平方的线可以过8A的电流二，漏电断路器的选择：1总开带漏电的话分支可以不用带漏电2.总开不带漏电，插座线路，厨卫线路，空调柜机线路建议选择带漏电的三，断路器的安装：1.断路器安装在照明箱里，总开用2P，分支一般用1P的，小型断路器 DZ47 1P 占一位，2P占二个位置（不带漏电），DZ47LE 2P 占4位，1P+N占3位（带漏电的）。

2.部分柜机空调，大的即热水器，一般是直接接线的，在电器旁边，装一个小的照明箱，把断路器装照相箱上。

3.双进双出断路器断开的话火线和零线都是断开的，漏电占2位，不带漏电占1位。

四，线路选择：1（中大户型）1. 总开用60A，（总开起到一个通断电的作用，一般选择大一些，过载跳闸的话有分支进行）2. 照明线路用16A，插座线路用25A，厨房卫生间线路用32A，空调单独走线，1匹空调用16A，2匹空调用25A ，3匹柜机用32A，大的热水器，即热水器也可能是单独走线根据大小选择的。

线路选择2（小户型）一路照明，照明一般10A的空开就可以一路插座，插座需要16A （或者20A）的，卫生间厨房一路插座，插座需要16A（或者20）的，一般家里没有很多大功率的电器，空开选择32A（或者40A）的漏电保护就可以了。

.五，照明箱：1. PZ30-12表示12回路，里面可以装12位的断路器2. 明装是直接挂在墙上的，暗装是砌墙里面的。

断路器的安装和操作指导断路器是一种常见的电气设备，用于保护电路和电气设备免受过载和短路等电气故障的损害。

正确安装和操作断路器对于保障电路的安全运行至关重要。

本文将为大家介绍断路器的安装和操作指导。

首先，安装断路器前需要进行一系列的准备工作。

首先，要确保断路器的额定电流与电路负载相匹配，以免因过载而引发故障。

其次，要选择合适的安装位置，确保断路器能够方便操作和维护，并且远离易燃物质和湿度较高的地方。

最后，要确保安装过程中断路器与电源之间的电气连接良好，以免因接触不良而影响正常运行。

安装断路器时，需要按照以下步骤进行操作。

首先，将断路器固定在安装位置上，确保其稳固可靠。

然后，根据电路的连接情况，将电源线和负载线分别连接到断路器的输入和输出端子上。

在连接过程中，要注意保持线缆的绝缘完好，避免触碰裸露的导线，以免触电事故发生。

最后，检查所有的电气连接，确保没有松动或接触不良的情况，以确保断路器能够正常工作。

在操作断路器时，需要遵循以下几点指导。

首先，要熟悉断路器的各个部件和功能，了解其工作原理和操作方法。

其次，要按照正确的顺序打开和关闭断路器，避免频繁开关引发故障。

在打开断路器之前，要确保负载已经断开，以免因突然的电流冲击而损坏断路器。

同时，在关闭断路器之前，要确保负载已经稳定，以免因过载而引发故障。

此外，还需要定期检查和维护断路器，以确保其正常运行。

定期检查断路器的外观是否有损坏或变形的情况，如果有，应及时更换。

同时，还要检查断路器的接线端子是否松动，以及内部的触点是否干净，如有问题应及时清洁或修复。

另外，还要定期检查断路器的额定电流是否与负载相匹配，如有变动应及时调整。

总之，断路器的安装和操作是保障电路安全运行的重要环节。

正确安装断路器，并按照操作指导进行操作，可以有效地保护电路和电气设备免受过载和短路等电气故障的损害。

同时，定期检查和维护断路器，可以延长其使用寿命并提高其可靠性。

希望本文的指导能够对大家有所帮助。
