RS485接口定义
rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一
种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。全双工模
式时可认为是rs422。
1.英式标识为 TDA(-) 、TDB(+) 、RDA(-)、RDB(+) 、GND
2.美式标识为 Y 、Z 、 A 、 B 、 GND
3.中式标识为 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND
rs485两线一般定义为(只接收不发送):
"A, B"或"Date+,Date-"
即常说的：”485＋，485－”
rs485四线一般定义为：
"Y,Z,A, B,"
具体还要根据厂家的使用信号针脚而定，有的使用了RTS或DTR
等针脚的485信号
DB9(RS485)接口针脚定义
１脚为数据Ａ，２脚为数据Ｂ，５脚为地。
Pin 信 号 定 义
RS-232 RS-422 RS-485
1 DCD TX- DATA-
2 RX TX+ DATA+
3 TX RX+ NC
4 DTR RX- NC
5 GND GND GND
6 DSR RTS- NC
7 RTS RTS+ NC
8 CTS CTS+ NC
9 RI CTS- NC
10 NC NC NC
RS-422的电气性能与RS-485完全一样。主要的区别在于：
RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。
由于RS-422的收与发是分开的，所以可以同时收和发（全双工）。
RS-485有2根信号线：发送和接收都是A和B。
由于RS-485的收与发是共用两根线所以不能够同时收和发（半双
工）。
* 能否将RS-422的Y-A短接作为RS-485的A，将RS-422的Z-B
短接作为RS-485的B呢？
回答：不一定。条件是RS-422必须是能够支持多机通信的。波士
电子的所有接口转换器的RS-422口都能够支持全双工多机通信，
所以可以这样简单转换为RS-485。
RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或
RS-422）通信要求通信双方的 地电位差小于 1V。即：半双工通信
接 3 根线（+A、—B、地），全双工通信接 5 根线（+发、—发 、
+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。
接线及引脚分配
RS-485 的+A 接对方的+A、—B 接对方的—B、GND(地)接对方
的 GND(地)。
RS-422 的接线原则：“+发”接对方的“+收”、“—发”接对方的“—
收”、“+收”接对方的“+ 发”、“—收”接对方的“—发”、GND(地)接对方
的 GND(地)。
一定要将 GND（地）线接到对方的 GND（地），除非确保通信双
方都已经良好共地。

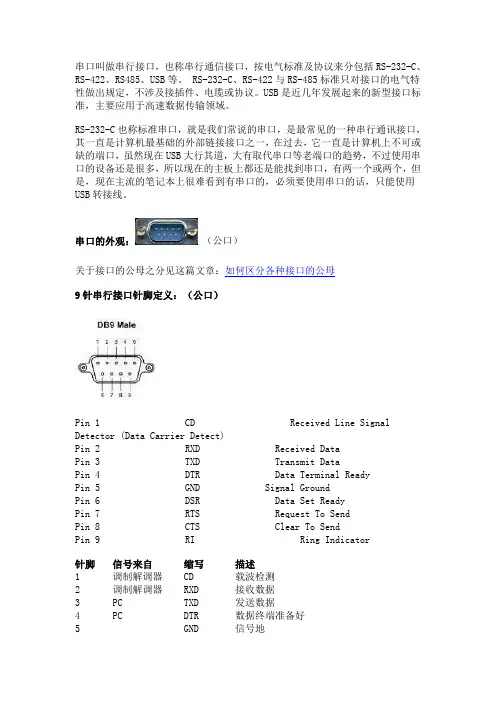

RS232 (DB9)引脚定义:
1 ：DCD :载波检测。主要用于Modem通知计算机其处于在线状态，
即Modem检测到拨号音， 处于在线状态。
2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem
时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据 进入。
3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem
时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚
发送数据。
4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进
行数据传输，计算机已经准备好。
5 ：GND:信号地；此位不做过多解释。
6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已
经准备好，可以进行数据通讯了。
7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上
传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传
的数据送至Modem。
9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机
决定
RS485接口定义图
1 连接主机端的RS485接口。
信号定义如下：
RS485接口 信号含义
3 B RXD- 接收数据
4 A RXD+ 接收数据
5 Y TXD+ 发送数据
7 Z TXD- 发送数据
2连接从机端的RS485接口。
信号定义如下：
RS485接口 信号含义
3 Z TXD- 发送数据
4 Y TXD+ 发送数据
5 A RXD+ 接收数据
7 B RXD- 接收数据
