(设备管理)常用网络设备配置命令及配置实例

H3C交换机配置命令快速入门H3C是一家领先的网络设备制造商，在企业网络中广泛使用。

本文将介绍H3C交换机配置命令的快速入门，帮助您快速掌握常用的配置命令，以便于您更好地管理和维护您的企业网络。

进入配置模式首先，我们需要进入交换机的配置模式。

在命令行界面输入“system-view”即可进入配置模式。

设置交换机的主机名为了便于管理多台交换机，我们需要给每台交换机设置一个唯一的主机名。

在配置模式下输入“hostname [主机名]”即可设置主机名。

例如，设置主机名为“Switch1”，则输入命令“hostname Switch1”。

设置管理用户和密码为了保障交换机的安全性，我们需要设置管理用户和密码。

在配置模式下输入“local-user [用户名] password cipher [密码]”即可设置管理用户和密码。

例如，设置用户名为“admin”，密码为“123456”，则输入命令“local-user admin password cipher 123456”。

配置交换机IP地址在企业网络中，我们需要为交换机配置IP地址，以便于进行网络管理和维护。

在配置模式下输入“interface vlan [VLAN号]”进入VLAN配置界面，然后输入“ip address [IP 地址] [子网掩码]”配置IP地址。

例如，配置VLAN号为10，IP地址为192.168.1.1，子网掩码为255.255.255.0，则输入命令“interface vlan 10”和“ip address 192.168.1.1 255.255.255.0”。

配置交换机端口在企业网络中，我们需要配置交换机的端口以实现不同设备之间的通信。

在配置模式下输入“interface [端口号]”进入端口配置界面，然后输入“port link-type [链路类型]”配置链路类型。

例如，配置端口号为1/0/1，链路类型为access，则输入命令“interface 1/0/1”和“port link-type access”。

H3C交换机配置命令1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

一、交换机基本配置1、交换机命名：在项目实施的时候，建议为处于不同位置的交换机命名，便于记忆，可提高后期管理效率。

switch(config)#hostname ruijie //ruijie为该交换机的名字2、交换机配置管理密码：配置密码可以提高交换机的安全性，另外，telnet登录交换机的时候，必须要求有telnet管理密码。

switch (config)#enable secret level 1 0 rg //配置telnet管理密码为rg，其中1表示telnet密码，0表示密码不加密switch (config)#enable secret level 15 0 rg //配置特权模式下的管理密码rg，其中15表示为特权密码3、交换机配置管理IPswitch (config)#interface vlan 1 //假设管理VLAN为VLAN 1switch (config-if)#ip address 192.168.1.1 255.255.255.0 //给管理VLAN配置管理IP地址switch (config-if)#no shutdown //激活管理IP，养成习惯，无论配置什么设备，都使用一下这个命令4、交换机配置网关：switch(config)#ip default-gateway 192.168.1.254 //假设网关地址为192.168.1.254，此命令用户二层设备。

通过以上几个命令的配置，设备便可以实现远程管理，在项目实施时（尤其是设备位置比较分散）特别能提高效率。

二、接口介质类型配置锐捷为了降低SME客户的总体拥有成本，推出灵活选择的端口形式：电口和光口复用接口，方便用户根据网络环境选择对应的介质类型。

但光口和电口同时只能用其一，如图1，如使用了光口1F，则电口1不能使用。

1、接口介质类型的转换：Switch(config)#interface gigabitethernet 0/25-28Interface fastethernet 0/2Switch(config-if)#medium-type fiber //把接口工作模式改为光口Switch(config-if)#medium-type copper //把接口工作模式改为电口默认情况下，接口是工作在电口模式在项目实施中，如果光纤模块指示灯不亮，工作模式是否正确也是故障原因之一。

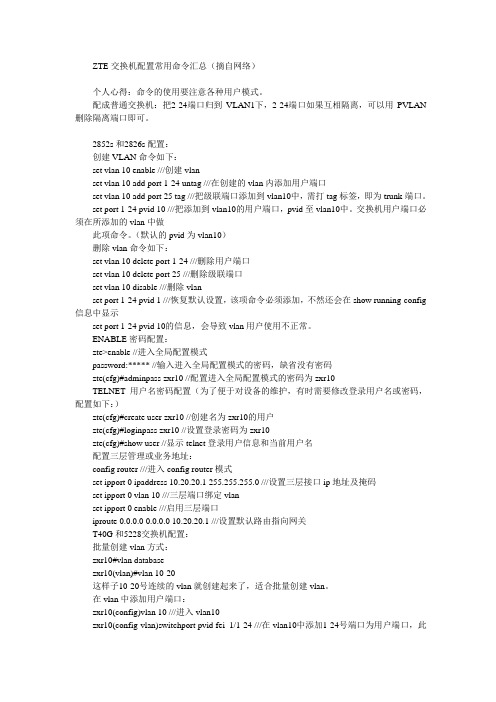

ZTE交换机配置常用命令汇总（摘自网络）个人心得：命令的使用要注意各种用户模式。

配成普通交换机：把2-24端口归到VLAN1下，2-24端口如果互相隔离，可以用PVLAN 删除隔离端口即可。

2852s和2826s配置：创建VLAN命令如下：set vlan 10 enable ///创建vlanset vlan 10 add port 1-24 untag ///在创建的vlan内添加用户端口set vlan 10 add port 25 tag ///把级联端口添加到vlan10中，需打tag标签，即为trunk端口。

set port 1-24 pvid 10 ///把添加到vlan10的用户端口，pvid至vlan10中。

交换机用户端口必须在所添加的vlan中做此项命令。

（默认的pvid为vlan10）删除vlan命令如下：set vlan 10 delete port 1-24 ///删除用户端口set vlan 10 delete port 25 ///删除级联端口set vlan 10 disable ///删除vlanset port 1-24 pvid 1 ///恢复默认设置，该项命令必须添加，不然还会在show running-config 信息中显示set port 1-24 pvid 10的信息，会导致vlan用户使用不正常。

ENABLE密码配置：zte>enable //进入全局配置模式password:***** //输入进入全局配置模式的密码，缺省没有密码zte(cfg)#adminpass zxr10 //配置进入全局配置模式的密码为zxr10TELNET 用户名密码配置（为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下：）zte(cfg)#create user zxr10 //创建名为zxr10的用户zte(cfg)#loginpass zxr10 //设置登录密码为zxr10zte(cfg)#show user //显示telnet登录用户信息和当前用户名配置三层管理或业务地址：config router ///进入config router模式set ipport 0 ipaddress 10.20.20.1 255.255.255.0 ///设置三层接口ip地址及掩码set ipport 0 vlan 10 ///三层端口绑定vlanset ipport 0 enable ///启用三层端口iproute 0.0.0.0 0.0.0.0 10.20.20.1 ///设置默认路由指向网关T40G和5228交换机配置：批量创建vlan方式：zxr10#vlan databasezxr10(vlan)#vlan 10-20这样子10-20号连续的vlan就创建起来了，适合批量创建vlan。

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

数通设备配置学习手工配置路由器基础配置路由器实际上就是对DRAM（动态内存）中的正在执行的路由器配置文件(running-config)进行配置（注意：路由器的配置是及时生效的），然后在确认配置正确后，保存正在执行的路由器配置文件(running-config)到NVRAM中的启动路由器配置文件(startup-config)中，以便于在下次启动后采用。

路由器配置文件是一个ASCII文本文件。

系统引导时会读取这个文本文件，并且路由器操作系统IOS 会将其置为有效的配置。

在路由器运行期间，可以通过输入一些命令来进入路由器配置模式，这些命令将会增加、修改或删除配置选项。

一些路由器简单常用命令的整理CISCO#hostname ExampleName//配置host主机名称#ctrl-Z //退到父辈，如从config退到enable模式#enable secret examplepassword //在conf模式设置特权模式口令#ip name-server /doc/cb032ce3524de518964b7ddf.html .dd //配置路由器所用DNSshow ? //将显示所有可用于当前模式的show命令> //路由器处于RXBOOT状态，在开机后60秒内按ctrl-break 可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导SETUP //这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置改变命令状态enable //进入特权命令状态disable//退出特权命令状态setup//进入设置对话状态config terminal //进入全局设置状态end//退出全局设置状态interface type slot/number//进入端口设置状态interface type number.subinterface [point-to-point | multipoint] //进入子端口设置状态line type slot/number//进入线路设置状态router protocol//进入路由设置状态exit//退出局部设置状态显示命令show version //查看版本及引导信息show running-config //查看运行设置show startup-config //查看开机设置show interface type slot/number //显示端口信息show ip router //显示路由信息网络命令telnet hostname|IP address //登录远程主机ping hostname|IP address //网络侦测trace hostname|IP address //路由跟踪基本设置命令config terminal //全局设置username username password password //设置访问用户及密码enable secret password //设置特权密码hostname name //设置路由器名ip route destination subnet-mask next-hop //设置静态路由ip routing //启动IP路由ipx routing //启动IPX路由interface type slot/number//端口设置ip address address subnet-mask //设置IP地址ipx network network //设置IPX网络no shutdown //激活端口line type number //物理线路设置login [local|tacacs server]//启动登录进程password password //设置登录密码分配接口IP地址interface type slot/number //分配接口IP地址ip address ip-address mask //为接口设置IP地址配置IP寻址NAT（Network Address Translation）//网络地址翻译,起到将内部私有地址翻译成外部合法的全局地址的功能，它使得不具有合法IP 地址的用户可以通过NAT访问到外部Internet.定义一个标准访问列表access-list access-list-number permit source [source-wildcard]如：access-list 1 permit 192.200.0.0 0.0.255.255定义一个全局地址池ip nat pool name start-ip end-ip {netmask netmask | prefix-length prefix-length}[type rotary]如：ip nat pool GPRS 217.218.231.151 217.218.231.156 netmask 255.255.255.240建立动态地址翻译ip nat inside source {list {access-list-number | name} pool name [overload] | static local-ipglobal-ip}如：ip nat inside source list 1 pool GPRS overload指定内部和外部端口ip nat {inside | outside}配置静态路由通过配置静态路由，用户可以人为地指定对某一网络访问时所要经过的路径,在网络结构比较简单，且一般到达某一网络所经过的路径唯一的情况下采用静态路由。

ZTE交换机配置常用命令汇总（摘自网络）个人心得：命令的使用要注意各种用户模式。

配成普通交换机：把2-24端口归到VLAN1下，2-24端口如果互相隔离，可以用PVLAN 删除隔离端口即可。

2852s和2826s配置：创建VLAN命令如下：set vlan 10 enable ///创建vlanset vlan 10 add port 1-24 untag ///在创建的vlan内添加用户端口set vlan 10 add port 25 tag ///把级联端口添加到vlan10中，需打tag标签，即为trunk端口。

set port 1-24 pvid 10 ///把添加到vlan10的用户端口，pvid至vlan10中。

交换机用户端口必须在所添加的vlan中做此项命令。

（默认的pvid为vlan10）删除vlan命令如下：set vlan 10 delete port 1-24 ///删除用户端口set vlan 10 delete port 25 ///删除级联端口set vlan 10 disable ///删除vlanset port 1-24 pvid 1 ///恢复默认设置，该项命令必须添加，不然还会在show running-config 信息中显示set port 1-24 pvid 10的信息，会导致vlan用户使用不正常。

ENABLE密码配置：zte>enable //进入全局配置模式password:***** //输入进入全局配置模式的密码，缺省没有密码zte(cfg)#adminpass zxr10 //配置进入全局配置模式的密码为zxr10TELNET 用户名密码配置（为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下：）zte(cfg)#create user zxr10 //创建名为zxr10的用户zte(cfg)#loginpass zxr10 //设置登录密码为zxr10zte(cfg)#show user //显示telnet登录用户信息和当前用户名配置三层管理或业务地址：config router ///进入config router模式set ipport 0 ipaddress 10.20.20.1 255.255.255.0 ///设置三层接口ip地址及掩码set ipport 0 vlan 10 ///三层端口绑定vlanset ipport 0 enable ///启用三层端口iproute 0.0.0.0 0.0.0.0 10.20.20.1 ///设置默认路由指向网关T40G和5228交换机配置：批量创建vlan方式：zxr10#vlan databasezxr10(vlan)#vlan 10-20这样子10-20号连续的vlan就创建起来了，适合批量创建vlan。

思科路由器常用配置命令一览表：1、Exec commands:<1-99> 恢复一个会话bfe 手工应急模式设置clear 复位功能clock 管理系统时钟configure 进入设置模式connect 打开一个终端copy 从tftp服务器拷贝设置文件或把设置文件拷贝到tftp服务器上debug 调试功能disable 退出优先命令状态disconnect 断开一个网络连接enable 进入优先命令状态erase 擦除快闪内存exit 退出exce模式help 交互帮助系统的描述lat 打开一个本地传输连接lock 锁定终端login 以一个用户名登录logout 退出终端mbranch 向树形下端分支跟踪多路由广播mrbranch 向树形上端分支跟踪反向多路由广播name-connection 给一个存在的网络连接命名no 关闭调试功能pad 打开X.29 PAD连接ping 发送回显信息ppp 开始点到点的连接协议reload 停机并执行冷启动resume 恢复一个活动的网络连接rlogin 打开远程注册连接rsh 执行一个远端命令send 发送信息到另外的终端行setup 运行setup命令show 显示正在运行系统信息slip 开始SLIP协议start-chat 在命令行上执行对话描述systat 显示终端行的信息telnet 远程登录terminal 终端行参数test 测试子系统内存和端口tn3270 打开一个tin3270连接trace 跟踪路由到目的地undebug 退出调试功能verify 验证检查闪烁文件的总数where 显示活动的连接which-route 执行OSI路由表查找并显示结果write 把正在运行的设置写入内存、网络、或终端x3 在PAD上设置X.3参数xremote 进入xremote模式2、#show ?access-expression 显示访问控制表达式access-lists 显示访问控制表apollo Apollo 网络信息appletalk Apple Talk 信息arap 显示Appletalk 远端通道统计arp 地址解析协议表async 访问路由接口的终端行上的信息bridge 前向网络数据库buffers 缓冲池统计clns CLNS网络信息clock 显示系统时钟cmns 连接模式网络服务信息compress 显示压缩状态configuration 非易失性内存的内容controllers 端口控制状态debugging 调试选项状态decnet DEC网络信息dialer 拨号参数和统计dnsix 显示Dnsix/DMPP信息entry 排队终端入口extended 扩展端口信息flash 系统闪烁信息flh-log 闪烁装载帮助日志缓冲区frame-relay 帧中继信息history 显示对话层历史命令hosts IP域名，查找方式，名字服务，主机表interfaces 端口状态和设置ip IP信息ipx Novell IPX信息isis IS-IS路由信息keymap 终端键盘映射lat DEC LAT信息line 终端行信息llc2 IBM LLC2 环路信息lnm IBM 局网管理local-ack 本地认知虚环路memory 内存统计netbios-cache NetBios命名缓冲存贮器内存node 显示已知LAT节点ntp 网络时间协议processes 活动进程统计protocols 活动网络路由协议queue 显示队列内容queueing 显示队列设置registry 功能注册信息rhosts 远程主机文件rif RIF存贮器入口route-map 路由器信息sdlle 显示sdlc-llc2转换信息services 已知LAT服务sessions 远程连接信息smds SMDS信息source-bridge 源网桥参数和统计spanning-tree 跨越树形拓朴stacks 进程堆栈应用standby 热支持协议信息stun STUN状态和设置subsystem 显示子系统tcp TCP连接状态terminal 显示终端设置tn3270 TN3270 设置translate 协议转换信息ttycap 终端容易表users 显示终端行的信息version 系统硬、软件状态vines VINES信息whoami 当前终端行信息x25 X.25信息xns XNS信息xermote Xremote统计3、#config ?Memory 从非易失性内存设置Network 从TFTP网络主机设置Overwrite-network 从TFTP网络主机设置覆盖非易失性内存Terminal 从终端设置4、Configure commads:Access-list 增加一个访问控制域Apollo Apollo全局设置命令appletalk Appletalk 全局设置命令arap Appletalk远程进出协议arp 设置一个静态ARP入口async-bootp 修改系统启动参数autonomous-system 本地所拥有的特殊自治系统成员banner 定义注册显示信息boot 修改系统启动时参数bridge 透明网桥buffers 调整系统缓冲池参数busy-message 定义当连接主机失败时显示信息chat-script 定义一个调制解调器对话文本clns 全局CLNS设置子命令clock 设置时间时钟config-register 定义设置寄存器decnet 全局DEC网络设置子命令default-value 缺省字符位值dialer-list 创建一个拨号清单入口dnsix-nat 为审计提供DMDM服务enable 修改优先命令口令end 从设置模式退出exit 从设置模式退出frame-relay 全局帧中继设置命令help 交互帮助系统的描述hostname 设置系统网络名iterface 选择设置的端口ip 全局地址设置子命令ipx Novell/IPX全局设置命令keymap 定义一个新的键盘映射lat DEC本地传输协议line 设置终端行lnm IBM局网管理locaddr-priority-list 在LU地址上建立优先队列logging 修改注册（设备）信息login-string 定义主机指定的注册字符串map-class 设置静态表类map-list 设置静态表清单menu 定义用户接口菜单mop 设置DEC MOP服务器netbios NETBIOS通道控制过滤no 否定一个命令或改为缺省设置ntp 设置NTPpriority-list 建立特权列表prompt 设置系统提示符queue-list 建立常规队列列表rcmd 远程命令设置命令rcp-enable 打开Rep服务rif 源路由进程router-map 建立路由表或进入路由表命令模式router 打开一个路由进程rsh-enable 打开一个RSH服务sap-priority-list 在SAP或MAC地址上建立一个优先队列service 修改网络基本服务snmp-server 修改SNMP参数state-machine 定义一个TCP分配状态的机器stun STUN全局设置命令tacacs-server 修改TACACS队列参数terminal-queue 终端队列命令tftp-server 为网络装载请求提供TFTP服务tn3270 tn3270设置命令translate 解释全局设置命令username 建立一个用户名及其权限vines VINES全局设置命令x25 X.25 的第三级x29 X.29 命令xns XNS 全局设置命令xremote 设置Xremote5、(config)#ipGlobal IP configuration subcommands:Accounting-list 选择保存IP记帐信息的主机Accounting-threshold 设置记帐入口的最大数accounting-transits 设置通过入口的最大数alias TCP端口的IP地址取别名as-path BGP自治系统路径过滤cache-invalidate-delay 延迟IP路由存贮池的无效classless 跟随无类前向路由规则default-network 标志网络作为缺省网关候选default-gateway 指定缺省网（如果没有路由IP）domain-list 完成无资格主机的域名domain-lookup 打开IP域名服务系统主机转换domain-name 定义缺省域名forward-protocol 控制前向的、物理的、直接的IP广播host 为IP主机表增加一个入口host-routing 打开基于主机的路由（代理ARP和再定向）hp-host 打开HP代理探测服务mobile-host 移动主机数据库multicast-routing 打开前向IPname-server 指定所用名字服务器的地址ospf-name-lookup 把OSPF路由作为DNS名显示pim PIM 全局命令route 建立静态路由routing 打开IP路由security 指定系统安全信息source-route 根据源路由头的选择处理包subnet-zero 允许子网0子网tcp 全局TCP参数路由器配置命令详细列表【内容摘要】cisco路由配置语句汇总启动接口，分配ip地址：router>router>enablerouter#router#configureterminalrouter（config）#router（config）#interfacetypeportrouter（config-if）#noshutdownrouter（config-if）#ipaddressip-addresssubnet-maskrouter（config-if）#＾z配置rip路由协议：30秒更新一次router（config）#routerriprouter（config-if）#……-----------------------------------------------------------------------------cisco路由配置语句汇总启动接口，分配ip地址：router>router> enablerouter#router# configure terminalrouter（config）#router（config）# interface type portrouter（config-if）# no shutdownrouter（config-if）# ip address ip-address subnet-maskrouter（config-if）# ＾z配置rip路由协议：30秒更新一次router（config）# router riprouter（config-if）# network network-number <——通告标准a，b，c类网——>router（config-if）# ＾z配置igrp路由协议：90秒更新一次router（config）# router igrp as-number <——as-number范围1～65535——>router（config-if）# network network-number <——通告标准a，b，c类网——>router（config-if）# ＾z配置novell ipx路由协议：novell rip 60秒更新一次router（config）# ipx routing [node address]router（config）# ipx maximum-paths paths <——设置负载平衡，范围1～512——> router（config）# interface type portrouter（config-if）# ipx network network-number [encapsulation encapsulation-type] [secondary] <——通告标准a，b，c类网——>router（config-if）# ＾z配置ddr：router（config）# dialer-list group-number protocol protocol-type permit [listacl-number]router（config）# interface bri 0router（config-if）# dialer-group group-numberrouter（config-if）# dialer map protocol-type next-hop-address name hostname telphone-numberrouter（config-if）# ＾z配置isdn：router（config）# isdnth-typeth-type <——配置isdn交换机类型，中国使用basic-net3——>router（config-if）# ＾z配置frame relay：router（config-if）# encapsulation frame-relay [cisco | ietf ]router（config-if）# frame-relay lmi-type [ansi | cisco | q933a ]router（config-if）# bandwidth kilobitsrouter（config-if）# frame-relay invers-arp [ protocol ] [dlci ]<——配置静态invers arp表：router（config）# frame-relay protocol protocol-address dlci [ broadcast ] [ ietf | cisco ] [ payload-compress | packet-by-packet ]——><——设置keepalive间隔：router（config-if）# keepalive number——><——为本地接口指定dlci：router（config-if）# frame-lelay local-dlci number——><——子接口配置：router（config-if）# interface type port.subininterface-number [ multipoint |point-to-point ]router（config-subif）# ip unnumbered interfacerouter（config-subif）# frame-lelay local-dlci number——>router（config-if）# ＾z配置标准acl：router（config）# access-list access-list-number [ permit | deny ] source [ source-mask ] <——access-list-number 范围：1～99标准acl；100～199扩展acl；800～899标准ipx acl；900～999扩展ipx acl；1000~1099 ipx sap acl；600～699apple talk acl——> router（config）# interface type portrouter（config-if）# ip access-group access-list-number [ in | out ]router（config-if）# ＾z配置扩展acl：router（config）# access-list access-list-number [ permit | deny ] [ protocol | protocol-number ] source source-wildcard [ source-port ] destination destination-wildcard [ destination-port ] [ established ]router（config）# interface type portrouter（config-if）# ip access-group access-list-number [ in | out ]router（config-if）# ＾z配置命名acl：router（config）# ip access-list [ standard | extended ] acl-namerouter（config [ std- | ext- ] nacl）# [ permit | deny ] [ ip-access-list-test-conditions ] router（config [ std- | ext- ] nacl）# no [ permit | deny ] [ ip-access-list-test-conditions ] router（config [ std- | ext- ] nacl）# ＾zrouter（config）# interface type portrouter（config-if）# ip access-group [acl-name | 1~199 ] [ in | out ]router（config-if）# ＾z配置dce时钟：router# show controllers type port <——确定dce接口——>router（confin-if）# clock rate 64000 <——进入dce接口设置时钟速率——>router（config-if）# ＾z配置ppp协议：router（config）# username name password set-password-here <——验证方建立数据库——>router（config）# interface type portrouter（config-if）# encapsulation ppp <——启动ppp协议——>router（config-if）# ppp outhentication [ chap | chap pap | pap chap | pap ] <——选择ppp认证——>router（config-if）# ppp pap sent-username name password password <——发送验证信息——>router（config-if）# ＾zpap单向认证配置实例：验证方：router-server（config）# username client password 12345 <——验证方建立数据库——>router-server（config）# interface serial 0router-server（config-if）# encapsulation ppprouter-server（config-if）# ppp authentication pap <——选择使用pap实现ppp认证——>router-server（config-if）# ＾z被验证方：router-client（config-if）# encapsulation ppprouter-client（config-if）# ppp pap sent-username client password 12345 <——发送验证信息——>router-client（config-if）# ＾zpap双向认证配置实例：路由器a：routera（config）# username b password 12345routera（config）# interface serial 0routera（config-if）# encapsulation ppproutera（config-if）# ppp authentication paproutera（config-if）# ppp pap sent-username a password 54321routera（config-if）# ＾z路由器b：routerb（config）# username a password 54321routerb（config）# interface serial 1routerb（config-if）# encapsulation ppprouterb（config-if）# ppp authentication paprouterb（config-if）# ppp pap sent-username b password 12345routerb（config-if）# ＾zchap单向认证配置实例：验证方：router-server（config）# username router-client password 12345router-server（config）# interface serial 0router-server（config-if）# encapsulation ppprouter-server（config-if）# ppp authentication chaprouter-server（config-if）# ＾z被验证方：router-client（config-if）# encapsulation ppprouter-client（config-if）# ppp authentication chaprouter-client（config-if）# ppp chap hostname router-clientrouter-client（config-if）# ppp chap password 12345router-client（config-if）# ＾z chap双向认证配置实例：路由器a：routera（config）# username routerb password 12345routera（config）# interface serial 0routera（config-if）# encapsulation ppproutera（config-if）# ppp authentication chaproutera（config-if）# ppp chap hostname routeraroutera（config-if）# ppp chap password 54321routera（config-if）# ＾z路由器b：routerb（config）# username routera password 54321routerb（config）# interface serial 1routerb（config-if）# encapsulation ppprouterb（config-if）# ppp authentication chaprouterb（config-if）# ppp chap hostname routerbrouterb（config-if）# ppp chap password 12345routerb（config-if）# ＾ztelnet使用：routera# terminal monitor <——可以传回在远端主机执行debug命令的结果——> routera# telnet ip-address [ router-name ] <——telnet到指定的地址或名字的主机——>routerb# [ exit | logout ] <——退出telnet——>routerb# ++<6>再按<——挂起telnet——>routera# show sessions <——显示当前所有telnet的信息，包括connect-number ——>routera# connect-number <——返回指定的telnet连接——>routera# disconnect ip-address [ router-name ] <——断开指定地址或名字的主机的连接——>routera# show user <——显示telnet到本机的连接信息——>routera# clear line [ 0 | 1 | 2 | 3 | 4 ] <——断开指定telnet到本机的连接——>禁止任何telnet到本机：router（config）# line vty 0 4router（config-line）# access-class acl-numberrouter（config）# ＾z设置主机名：router（config）# hostname set-hostnamerouter（config）# ＾zrouter（config）# ＾z设置用户模式密码：router（config）# line console 0router（config-line）# loginrouter（config-line）# password set-passwordrouter（config-line）# ＾z设置telnet密码：router（config）# line vty 0 4router（config-line）# loginrouter（config-line）# password set-passwordrouter（config-line）# ＾z设置特权模式密码：router（config）# enable password set-password <——不加密的密码，明码——> router（config）# enable secret set-password <——经过加密的密码——>router（config）# ＾z给所有密码加密：router（config）# service password-ancryption set-password-hererouter（config）# no service password-ancryption <——取消加密——>router（config）# ＾z设置登录banner：router（config）# banner motd 分隔符set-banner-information-here 分隔符<——前后分隔符一定要一致——>设置接口的描述信息：router（config-if）# description set-port-information-hererouter（config）# ＾zcdp的控制：router（config-if）# cdp enable <——在指定端口启用cdp，缺省——>router（config-if）# no cdp enable <——在指定端口关闭cdp——>router（config）# cdp run <——使所有端口启用cdp——>router（config）# no cdp run <——使所有端口关闭cdp——>ping的使用：router# ping ip-addressrouter# ping <——扩展ping命令——>protocol [ip]：[ protocol-type ] <——选择协议类型——>target ip address：ip-address <——输入测试地址——>repeat count [5]：<——选择发送的icmp包数量——>datagram size [100]：<——选择每个包的大小——>timeout in seconds [2]：<——设置每个包的超时时间——>extended commands [n]：y <——使用扩展ping命令——>sweep range of sizes [n]：tracke的使用：router# trace ip-address [ host-name ]为cisco 4000路由器指定媒体类型：router（config-if）# media-type 10baset <——使aui（默认）失效，改为使用rj-45——>router（config-if）# ＾z更改路由器启动顺序：router（config）# boot system flash ios-filenamerouter（config）# boot system tftp ios-filename tftp-ip-addressrouter（config）# boot system romrouter（config）# ＾z修改寄存器数值：router（config）# config-register value <——cisco出厂默认value＝0x2102，value范围：0x2100（进入rom监视器），0x2101（使系统从rom启动），0x2102～0x210f（使系统从nvram启动）。

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1 [DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
