用Matlab调用已经创建好的数据进行绘图
1 用Matlab画二维点
1.1产生二维点的坐标
【例】用C语言编程产生二维点的坐标，存储到C盘根目录下。
1.1.1源程序代码如下：
#include "math.h"
#include "stdio.h"
#define PI 3.1415926
main()
{
double x,y;
FILE *fp;
fp=fopen("c:\\lwx.dat","w");
for(x=0.0;x<=2.0*PI;x=x+0.01)
{
y=sin(x);
fprintf(fp,"%-16.8f%-16.8f\n",x,y);
printf("%-16.8f%-16.8f\n",x,y);
}
fclose(fp);
}

1.1.2产生的数据如下：
0.00000000 0.00000000
0.01000000 0.00999983
0.02000000 0.01999867
0.03000000 0.02999550
0.04000000 0.03998933
0.05000000 0.04997917
… …
6.23000000 -0.05316024
6.24000000 -0.04317189
6.25000000 -0.03317922
6.26000000 -0.02318323
2

6.27000000 -0.01318493
6.28000000 -0.00318530

1.2 用Matlab调用数据，进行绘图的步骤如下：

第一步：将路径(Current Directory)设为：“c:\”
第二步：创建命令文件并执行：
load lwx.dat
plot(lwx(:,1),lwx(:,2),'k')
结果如下：

可以改变属性对图的环境进行必要的处理。如：
3

2 用Matlab画三维点：
(1)Current Directory：“c:\”
(2)>>load lwx.dat
(3)>>plot3(lwx(:,1),lwx(:,2),lwx(:,3),'k')
4
3
详细过程
1． 改变当前路径

单击上图中的红色标记出的按钮，如下图：
5
单击确定即可。
2． 调用程序
单击Matlab 主窗口中工具栏中的 “新建“ 可打开M 文件编辑窗口
或者 单击 File 选择 new 中的M-file也可打开M 文件编辑窗口，如下图:

在所打开的窗口中输入调用程序如下：
load xy.dat
plot(xy(:,1),xy(:,2));
输完后保存
3. 运行程序。
6

单击菜单栏中的Debug，在下拉式菜单中点击 ‘ Run F5‘ 即可运行程序，完毕后会自动打开图
形界面窗口，如下：

4．改变图形的线型，颜色，字体等属性
单击按钮，然后单击所画的曲线，右击，选择“属性”，即可出现属性对话框如
下图：
7

点击 Edit Properties for //line 选择style选项卡改变线的宽度（Line width），线型（Line style）
，颜色（Line color）

在 Marker Properties改变点的样式（Style），大小（Size） 及颜色 （Edge color ,Face color）
点击 Edit Properties for //axes 如下图：
8

分别点击X Y 选项卡可改变相应轴的标签(Lable) ，颜色(Color)，数据（不选中 Auto 然
后删除红色数据[ -20.0 -15.0 -10.0 -5.0 0.0 5.0 10.0 15.0 20.0 ]）
点击Style选项卡如下图：

Title 改变图形的名称 Axes box 不选中on
ticks and grids Background 背景颜色
Axes line width 轴线的宽度 Font name字体名称 （不能改）
Font angle 角度
Font size 字体大小 Font units 单位

点击 Edit Properties for //Figure 选择 Style选项卡 把图形界面的灰边改为 white
如下图：
9

点击Apply / OK 按钮 即可！！！
5 关于程序
xy(:,1) -------表示矩阵xy的第1列的全部元素
xy(:,2) -------表示矩阵xy的第2列的全部元素
plot(x,y) -------二维曲线绘图函数
plot3(x,y,z) ------三维曲线绘图函数

subplot(m,n,p) ----将当前图形窗口分成m×n 个绘图区，即每行n各，共m行，区号按行
优先编号，且选定第p 个区为当前活动区。
程序介绍：
load xy.dat
load xz.dat
load yz.dat
subplot(1,3,1);
plot(xy(:,1),xy(:,2));
10

subplot(1,3,2);
plot(xz (:,1), xz (:,2));
subplot(1,3,3);
plot(yz (:,1), yz (:,2))

此程序能够一次载入3个数据文件xy.dat，xz.dat, yz.dat ,又同时在Figure窗口中划出了3
个相应的图形，如下图所示

合集下载

第5讲 MATLAB绘图

第5讲 MATLAB绘图


(2) 对于隐函数f = f(x,y)，ezplot函数的调 用格式为： ezplot(f)：在默认区间-2π<x<2π和-2π <y<2π绘制f(x,y) = 0的图形。 ezplot(f, [xmin,xmax,ymin,ymax])：在区 间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。 ezplot(f, [a,b])：在区间a<x<b和a<y< b绘 制f(x,y) = 0的图形。
例5-1 在0≤x≤2区间内，绘制曲线 y=2e-0.5xcos(4πx) 程序如下： x=0:pi/100:2*pi; y=2*exp(-0.5*x).*cos(4*pi*x); plot(x,y)
例5-2 在0≤t≤2区间内，绘制曲线 x=tsin(3t) y=tsin2t 程序如下： t=0:0.1:2*pi; x=t.*sin(3*t); y=t.*sin(t).*sin(t); plot(x,y);
plot 函数最简单的调用格式是只包含一 个输入参数： plot(x) 在这种情况下，当 x 是实向量时，以该 向量元素的下标为横坐标，元素值为纵坐标 画出一条连续曲线，这实际上是绘制折线图。
(3) 对只包含一个输入参数的plot函数， 当输入参数是实矩阵时，则按列绘制每列元 素值相对其下标的曲线，曲线条数等于输入 参数矩阵的列数。 当输入参数是复数矩阵时，则按列分别 以元素实部和虚部为横、纵坐标绘制多条曲 线。
5.2 其他二维图形
5.2.1 其他坐标系下的二维数据曲线图
1. 对数坐标图形 MATLAB提供了绘制对数和半对数坐标 曲线的函数，调用格式为： semilogx(x1,y1,选项1,x2,y2,选项2,…) semilogy(x1,y1,选项1,x2,y2,选项2,…) loglog(x1,y1,选项1,x2,y2,选项2,…)
plot在matlab循环的用法

plot在matlab循环的用法

plot在matlab循环的用法
在MATLAB中，plot函数可以用于绘制图形和曲线。

当需要在循环中使用plot函数时，我们可以通过以下步骤实现：
1. 首先，创建一个包含循环的MATLAB脚本或函数。

2. 在循环开始之前，设置图形属性和初始值。

3. 在每次循环迭代中，计算并更新数据。

4. 使用plot函数绘制更新后的数据。

以下是一个示例，展示了如何在MATLAB中使用循环来使用plot函数：
```matlab
% 设置初始值和参数
x = linspace(0, 2*pi, 100); % x轴上的点
y = zeros(size(x)); % 初始化y轴上的点
% 循环迭代计算和更新y轴上的点
for i = 1:length(x)
y(i) = sin(x(i)); % 计算y轴上的值
end
% 使用plot函数绘制图形
plot(x, y);
xlabel('x');
ylabel('y');
title('Sin 函数图像');
```
在上述示例中，我们使用linspace函数创建了一个包含100个点的x向量，其
范围从0到2*pi。

然后，我们初始化一个与x向量相同长度的y向量，并在循环迭
代中计算和更新y向量中的值。

最后，我们使用plot函数绘制了x和y之间的关系，并添加了x轴和y轴标签以及图形标题。

通过这种方式，在循环中使用plot函数可以让我们动态地展示不同数据的变化，帮助我们更好地分析和理解数据的特征。

MATLAB二维函数绘图、数据标准化、归一化处理

MATLAB二维函数绘图、数据标准化、归一化处理


网络均值 bp） 。奇异样本数据存在所引起的网络训练时间增加，并可能引起网 络无法收敛，所以对于训练样本存在奇异样本数据的数据集在训练之前，最好 先进形归一化，若不存在奇异样本数据，则不需要事先归一化。 一个小程序： p=[1.3711 1.3802 1.3636 1.3598 1.3502 1.3404 1.3284 1.3160 1.3118 1.3032 1.2989 1.2945 1.2923 1.2923 1.2856 1.2788 1.2742 1.2672 1.2577 1.2279 1.1903 1.0864 0.9956 ]; t=[0 1.38 1.68 1.98 2.08 2.23 2.53 2.83 2.93 3.13 3.23 3.33 3.43 3.53 3.63 3.73 3.83 3.93 4.03 4.13 4.23 4.33 4.43]; u=p; tt=t; p=(p-min(p))/(max(p)-min(p));%g 归一化 t=(t-min(t))/(max(t)-min(t)); net=newff(minmax(p),[23 1],{'tansig' 'purelin'},'traingdx'); net.trainParam.epochs=1000; net.trainParam.goal=0.001; net.trainParam.show=10; net.trainParam.lr=0.05; [net,tr,Y,E]=train(net,p,t); a=sim(net,p); out=a*(max(tt)-min(tt))+min(tt);%反归一化 x=u; y=tt; figure(1) plot(x,y,'k*',x,y,'-k',u,out,'ko') title('70°EPDM 的压缩永久变形') legend('*试验数据 o 预测结果') xlabel('压缩变形保持率') ylabel('时间的对数 log10（t）') grid on

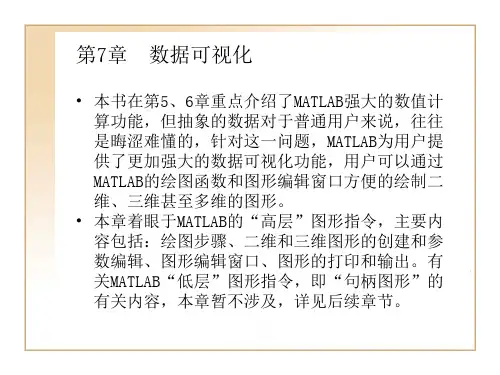

MATLAB7.0使用详解-第7章 数据可视化
