Matlab 小知识1、翻转fliplr(左右)、flipud(上下)fftshift()上下左右fftshift(,1)对行(row)同时操作,引起列的变化(不是简单的上下) 类似fpliudfftshift(,2)对列(column)同时操作,引起行的变化(不是简单的左右) 类似fplilreg:a=[1 2 3;4 5 6; 7,8 9];fliplr=321654987flipud=789456123fftshift=978312645fftshift(a,1)=789123456fftshift(a,2)=3126459782、data:Naz*Nrg,行为方位向,列为距离向fft(,[],1)同时对一列进行fft,在SAR数据处理中为方位向FFT,变换到距离时域,方位频域(距离-多普勒域)== fft()fft(,[],2)同时对一行进行fft,在SAR数据处理中为距离向FFT,变换到距离频域,方位时域。
== fft(x.’).’fft(,[],1) + fft(,[],2) = fft2()3、conj(共轭) conv(卷积)4、imagesc,colormap(gray)5、转置:“’” 对于复数为共轭转置,若要只转置不取共轭,则应该是“.’”对于实数,“’”即可实现转置。
6、对于有复数j的程序,在循环中切忌再次使用j作为循环变量,同理,不可再次定义变量j进行其他运算。
7、算法优化:a) sinc(1:100)比单独计算sinc(1)…sinc(100)快N倍;b) 如果遇到a^2*b^2,则可以先计算(a*b)再对乘积求平方;8、eps 计算机最小正数,在pc机上,它等于2e-52。
9、保存的指令格式(1)save 工作间中的所有变量保存在磁盘上名为matlab.mat 的文件中。
(2)save [文件名] [变量名] 将指定的变量保存在指定文件中,如:save temp x y z 把x,y,z 这三个变量保存在文件temp.mat 中。
Matlab 运用帮助文档一、图像设定类set(gcf,'Position',[100,50,1200,700]);%设置图像位置ylim([-1.5 , 1.5]); %设置y轴坐标set(gca,'yDir','reverse','ytick',-1.5:0.5:1.5);%设置y轴的顺序,正反,以及y轴坐标的步长set(gca,'xtick',0:0.1:1); %设置x轴坐标的步长title('汉字','FontSize',16); %设置标题及其大小xlabel('汉字','FontSize',16); %设置x轴坐标的汉字及大小ylabel(汉字','FontSize',16); %设置y轴坐标的汉字及大小set(gca,'fontsize',16); %设置图像数字的大小h=legend('标识1','标识2',1); %加标识,1表示放标识的位置set(h,'FontSize',16); %设置标识框内汉字大小legend('boxoff') %去掉标识框caxis([0 34]); %显示色标范围colorbar; %加色标colorbar off % 色标去除colormap(jet); %鲁棒方式,色标模式view(2); %图像显示视角shg %图像的前端显示hold on %画图方式为叠加不刷新subplot(2,2,1); %多图画在一个图形界面内clf; %清除图形界面内的内容close(figure(1)); %关闭图片 1set(gca,'YGrid','on') ;%设置y轴方向网格化set(findobj('Type','line'),'Color','k') %设置图片内的线条颜色为黑色str=['pinlv',num2str(2)];print('-dtiff',str); %打印图像,输出格式为gif print('-djpeg',str); %打印图像,输出格式为jpeg二、文件输入输出类fid=fopen(‘文件地址’,’wb’); %文件打开,后面是读写方式fwrite(fid,a(:,i),’float32’); %以二进制格式按列写出数组fwrite(fid,a(i,:),’float32’); %以二进制格式按行写出数组fclose(fid) %关闭文件fprintf(fid,’%d %f’,y); %按文本格式写出数组fscanf(fid,’%d %f’,w); %读入文本文件load(‘文件地址.txt’); % 载入文本文件imread(’图像文件地址’); %读入图像文件xlsread(’文件地址.xls’); %读入excel文件xlswrite(‘文件地址.xls’) ; %写出excel文件xlsread(’文件地址.xls’,1,‘A4:B5’);%读入excel文件的A4到B5的矩阵fseek(fid, offset, origin)%跳过文件多少字节,offset 代表跳过的大小,origin代表初始位置,offset 可负可正,origin=‘bof’文件起始,origin=‘cof’文件当前位置,origin=‘eof’文件末尾。

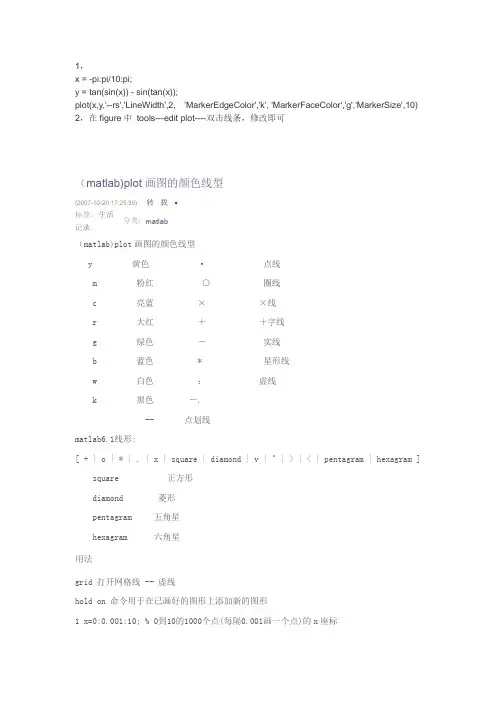

1,x = -pi:pi/10:pi;y = tan(sin(x)) - sin(tan(x));plot(x,y,'--rs','LineWidth',2, 'MarkerEdgeColor','k', 'MarkerFaceColor','g','MarkerSize',10) 2,在figure中tools---edit plot----双击线条,修改即可(matlab)plot画图的颜色线型(2007-10-20 17:25:35)转载▼标签:生活分类:matlab记录(matlab)plot画图的颜色线型y 黄色· 点线m 粉红○ 圈线c 亮蓝× ×线r 大红++字线g 绿色-实线b 蓝色 * 星形线w 白色:虚线k 黑色-.-- 点划线matlab6.1线形:[ + | o | * | . | x | square | diamond | v | ^ | > | < | pentagram | hexagram ] square 正方形diamond 菱形pentagram 五角星hexagram 六角星用法grid 打开网格线 -- 虚线hold on 命令用于在已画好的图形上添加新的图形1 x=0:0.001:10; % 0到10的1000个点(每隔0.001画一个点)的x座标y=sin(x); % 对应的y座标plot(x,y); % 绘图注:matlab画图实际上就是描点连线,因此如果点取得不密,画出来就成了折线图,请试验之2 Y=sin(10*x);plot(x,y,'r:',x,Y,'b') % 同时画两个函数3 若要改变颜色,在座标对后面加上相关字串即可:x=0:0.01:10;plot(x,sin(x),'r')4 若要同时改变颜色及图线型态(Line style),也是在坐标对后面加上相关字串即可:plot(x,sin(x),'r*')5 用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围axis([0,6,-1.5,1])6 MATLAB也可对图形加上各种注解与处理:(见上表)xlabel('x轴'); % x轴注解ylabel('y轴'); % y轴注解title('余弦函数'); % 图形标题legend('y = cos(x)'); % 图形注解gtext('y = cos(x)'); % 图形注解 ,用鼠标定位注解位置grid on; % 显示格线7画椭圆a = [0:pi/50:2*pi]'; %角度X = cos(a)*3; %参数方程Y = sin(a)*2;plot(X,Y);xlabel('x'), ylabel('y');title('椭圆')8 绘制函数在0 ≤ x ≤ 1时的曲线。
matlab画图常用命令clc 清理命令窗口历史内容clear 清除所有内存存储的变量值clf 清除图形whos 显示各变量信息sqrt 开方edit 开编辑窗口linspace(a,b,N) 定义等差数列,a初值,b末值,N步数(即数据个数)logspace(a,b,N) 定义等比数列,初值10^a,末值10^b,N步数(即数据个数)A.*B 矩阵点乘,对应项相乘A./B 矩阵点除A.^B 矩阵点方(指数相同也要用点方)A=[a:n:b] 定义以a为开始,步长为n的等差数列,最后一个数不超过b(n省略代表步长为1)A' 矩阵转置A=[B,C;D] 矩阵拼凑e *10^exp e^format long 后续数据显示小数点后15位format short 后续数据显示小数点后4位format bank 后续数据显示小数点后2位(不适用于复数)format long/short e 后续数据科学技术法显示,并且小数点后15位/4位format long/short eng 后续数据类似科学技术法显示,但指数保持为3的整数倍,并且有效位数(15位+1/4位+1)format + 矩阵中各元素只显示正负,零为空格format rat 以分数形式显示有理数format long/short g Matlab自定最优显示load/save +文件名载入/储存工作区数据rem(a,b) a/b的余数size(A) A矩阵的大小[行数列数]ylim([0,1])help 打开帮助界面help+帮助界面中对应标题查看对应函数的使用nthroot(x,n) x的n次实数根sign(x) x大于零输出1;x等于零输出0;x小于零输出-1log10(x) lg(x)log(x) ln(x)【注:logb(a)=ln(a)/ln(b)】fix(x) 取整round(x) 对x四舍五入floor(x) 对x向负取整ceil(x) 对x向正取整factor(x) 对x因式分解gcd(a,b) 求a,b最大公约数lcm(a,b) 求a,b最小公倍数rats(x) 用分数表示xfactorial(x) x!nchoosek(n,k) 组合数n选kprimes(x) 找出小于x的素数isprime(x) x是素数,返回1sin(),cos(),tan()... 自变量为弧度asin(),acos(),atan()... 结果为弧度max(x),min(x) x适量中的最大、最小值[a,b]=max(A) A为一行时,a为最大值,b为最大值单行位置A为m行n列时,a为m行向量,对应各列最大值,b为m行向量,对应各列最大值在该列位置多个最大值时,位置默认第一个max(A,B) A、B同大,结果为A,B中对应位置最大值的汇总矩阵mean()/median()/mode() 求平均值/中位数/众数(众数选最小值)cumsum/cumprod(A) 求A的累加/累乘结果,生成与A同大小矩阵,(列运算)单矩阵运算sum/prod(A) A矩阵列求和/求积或求行向量和/积sort(A)/sort(A,'descend') 将A升序/降序排列(行向量自身升序/降序,矩阵列升序/降序)sortrows(A,n) 按第n列排列各行,n正升序,n负降序,n省略第一列升序size(x)/[a,b]=size(x) 返回[行数,列数]/给a、b赋值length(A) 矩阵A的最大长度(行数和列数的最大值)std(A) 求A的标准差(行向量自身求解,矩阵列求解)var(A) 求A的方差(行向量自身求解,矩阵列求解)rand/randn(m,n) 生成(0,1)m×n随机数矩阵/生成均值为0,标准差为1的高斯随机数矩阵(正态分布)【通过randn(m,n)*std+mean可得到均值为mean,标准差为std的正态分布随机数矩阵】A+B*i(complex(A,B)) 生成复数或复数矩阵real(A)/imag(A) 求实部/虚部isreal(A) 实数返回1coni(A) 求共轭【或用A'也可,但会发生行列互换】x为复数时abs(x)/angle(x) 求复数的模,与水平方向的夹角realmax/realmin 返回MATLAB能够使用的最大/最小浮点数intmax/intmin 返回MATLAB能够使用的最大/最小整数pi/i/j 圆周率/虚数/虚数clock 当前时间(一般使用fix(clock)增加可读性)date 返回日期,以字符串形式eps 返回MATLAB最小间隔矩阵A(n,:)/(:,m)【A(n,end)/(end,m)】A矩阵的第n行【最后一列】/第m列【最后一行】[A,B]=meshgrid(a,b),A.*B a,b为行向量,运行结果得a*b的m*n 维矩阵【meshgrid(x)等价于meshgrid(x,x)】zeros(m)/(m,n) m*m/m*n全零矩阵ones(m)/(m,n) m*m/m*n全一矩阵diag(A) 取对角元素为列向量diag(x) 若x为行向量或列向量,结果为对角阵其他元素为零diag(A,n/-n) 对角线右上/左下第n斜线上的元素fliplr(A)/flipud(A) A矩阵列/行进行对称翻转magic(m) 创建m*m维魔方矩阵作图xlabel/ylabel('') 添加x/y轴坐标title('') 添加表头grid 使图像出现网格figure(x) 创建或打开figure x窗口,之后作图均在该窗口进行hold on 保持图像窗口中之前的图像,进而在此作图不会清除之前图像(hold off取消)plot(x1,y1,x2,y2) 同时做两个图像plot(x) x为行向量,则以点数1至n为横轴,x为纵轴作图,按顺序依次连线plot(A) A为m*n矩阵,则图像为那条曲线,每条曲线横轴均为1至m,纵轴为相应列对应值plot(x,A) 以x为横轴,A的每一列为纵轴作图(x与A同维)plot(A,B) A与B需同维,对应列分别作为横轴和纵轴作图plot('标识符') 线型:-实线:点-.点画线--虚线点型:.点o圆圈xx形状+加号*星号s方形d菱形v下三角^上三角<左三角>右三角p五角星h六角星颜色:b蓝色g绿色r红色c青色m洋红色y黄色k黑色w白色【注】,多重输出可多重设定axis([a,b,c,d]) 限制图像x轴在[a,b],y轴在[c,d]legend('string1','string2',etc) 按照作图顺序添加图注text(x,y,'string') 在(x,y)处添加文本‘string’gtext('string') 添加文本‘string’,位置由鼠标点击确定【注】(适用于string形式)输入希腊字母需要'\'+希腊字母读法;^ 可出现上标,_ 可出现下标若想输出_或^,可用\+相应符号subplot(m,n,k) 将图形窗口划分成m行n列,所有的绘图操作都在一行一行数的第k个子图中进行【注】clf针对消除一个figure窗口内的内容,而plot等一系列操作针对一个子图中,且hold on/off被限于特定一个子图中,不影响其他子图polar(x,y) 绘制极图semilogx/semilogy(x,y) x轴对数,y轴线性/x轴线性,y轴对数作图loglog(x,y) 双对数坐标作图bar(x)/barh(x) x为矢量时,按x绘制垂直/水平条形图x为矩阵时,按各行分组绘制垂直/水平条形图bar3(x)/bar3h(x) 同上,绘制三维条形图pie(x)/pie3(x) 绘制(三维)饼状图。
matlab的常用指令及其含义1、清除命令窗口clc2、清除变量clear3、清除figureclf4、生成一个图层figure()figure(1)figure('name','实例')gwin=figure('MenuBar','none','NumberTitle','off','Name','菜单创建演示','Position',[(rect(3)-N)/2,(rect(4)-N)/2,N,N],'Resize','off','Color','red');5、打印disp(a)fprintf('the value of pi is%6.2f\n',pi)6、字符串和数字转换str2num(123)num2str('123')7、取整函数floor(2.3)==2 %为向下取整ceil(2.3)==3 %为向上取整round(2.3)==2 %为取最接近的整数fix(-3.5)==-3 %为向0取整8、复数运算temp = complex(1,2) %构造函数,==2+5ireal(temp) == 1 %返回实部imag(temp)==5 %返回虚部abs(temp)==5.3852 %返回模conj(temp)==2-5i %返回共轭复数9、快速生成矩阵A=zeros(5) %5行5列的0矩阵B=ones(5) %5行5列的1矩阵A=zeros(m,n) %m行n列0矩阵B=ones(m,n) %m行n列1矩阵A=eye(5) %5行5列的单位矩阵B=rand(3,5) %3行5列的0~1之间的随机矩阵A=magic(5) %5行5列的魔方矩阵,注意这里行和列必须相同10、生成随机矩阵rand(1,5) %生成一个1行5列的矩阵,即行向量11、求最大值max12、数据库结果转矩阵data_mat = cell2mat(data_cell);data_cell是数据库返回的结果,data_mat是矩阵13、求转置矩阵a=[1; 2; 3];b=a.'; %点+单引号b->{1 2 3}14、打印时间disp(datestr(datetime('now')));15、将矩阵转化为列向量,即列矩阵B=A(:); %A是矩阵16、读取矩阵取前N行或N列A(1:2,:) %读取矩阵A的1~2行A(:,1:3) %读取矩阵A的1~3列17、矩阵运算(加、减、乘、除、点乘、点除等)(1)A+B; 表示矩阵A和矩阵B相加(各个元素对应相加);(2)A-B; 表示矩阵A和矩阵B相减(各个元素对应相减);(3)A*B; 表示矩阵A和矩阵B相乘;(4)A.*B; 表示矩阵A和矩阵B对应元素相乘(点乘);(5)A/B; 表示矩阵A与矩阵B相除法;(6)A./B; 表示矩阵A和矩阵B对应元素相除(点除);(7)A^B; 表示矩阵A的B次幂;(8)A.^B; 表示矩阵A的每个元素的B次幂18、获取数组的行数和列数[rows,colums]=size(cell_data); %cell_data是2行3列的数组,rows==2 colums==319、获取数组的指定行和指定列first = cell_data(1,:); %第一行所有列first = cell_data(:,1); %第一列所有行。
一、二维数据曲线图1、MATLAB 最常用的画二维图形的命令是plot, plor 函数的基本调用格式为:plot(x.y)其 中x 和y 为长度相同的向豈,分别用于存储x 坐标和y 坐标数据。
例 1:在[0,2 7T ]画 Sill(.v) 0生成的图形如下图1所示:图1说明:(1) plot 函数的输入参数是矩阵形式时A 、 当x 是向量,y 是有一维与x 同维的矩阵时,则绘制出多根不同颜色的曲线。
曲线 条数等于y 矩阵的另一维数,x 被作为这些曲线共同的横坐标。
B 、 当x,y 是同维矩阵时.则以x,y 对应列元素为横、纵坐标分别绘制曲线,曲线条数 等于矩阵的列数。
C 、对只包含一个输入参数的plot 函数,当输入参数是实矩阵时,则按列绘制每列元素 值相对其卜.标的曲线,曲线条数等于输入参数矩阵的列数:当输入参数是复数矩阵时,则按 列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
(2) 含多个输入参数的plot 函数 调用格式为:plot(xl,yl.x2,y2,"--.xn.yn)A, 当输入参数都为向量时,xl 和yl, x2和y2, xn 和yn 分别组成一组向量对,每一 组向量对的长度可以不同。
每一向量对可以绘制出一条曲线,这样可以在同一坐标内绘制岀 多条曲线。
B.当输入参数有矩阵形式时,配对的x_y 按对应列兀素为横、纵坐标分别绘制曲线,曲线 条数等于矩阵的列数。
例2:如卜所示的程序:x 1 =liuspace(0,2 *pi,l 00);x2=luispace(0.3 *pi,l 00);x3=linspace(0.4*pi,100);yl=sin(xl); y2=l+sin(x2);y3=2+sin(x3);x=[xl;x2;x3]';0.80.60.40.2-0.2-0.4-0.6-0.8y=[yl;y2;y3「plot(x,y,xl,yl-l) 其图形如图2所示:图2(3)plot函数最简单的调用格式是只包含一个输入参数:plot(x),在这种情况卜,当x是实向量时,以该向量元素的下标为横坐标,元素值为纵坐标画出一•条连续曲线,这实际上是绘制折线图。
Matlab绘图代码以及代码说明文档1.绘制椭圆曲线1)clear:指令,用于清空工作空间2)clc用于清空命令窗口.3)color=’gbkymcrgb’;表示一串字符,可以理解为一个字符的数组(或向量).4)a=4。
5:-0。
5:0.5;上述的a为一个向量(或数组),其取值从4.5开始,每间隔—0。
5取一个数,直到0.5为止。
即a=4.5,4,3.5…0.5;5)for——end是一个循环体,以end结束。
for i=1:1:length(a)表示循环的次数,i从1开始,每次加1,直到length(a)为止,length(a)表示数组(向量)a的长度。
6)a(i)表示a的第i个元素,a(1)=4.5;7)x。
*x表示向量x对应的元素相乘,由于x是向量,因此称号前面有一点。
8)((a(i))^2)表示a的第i个元素的平方。
9)sqrt(a),是一个函数,对a进行开方.10)color(i)是字符数组color的第i个元素,数组前面有定义。
11)hold on是图像保持,就是绘制下一个椭圆时,上一个已经绘制的仍在图形界面上,不会消失。
2.多图形绘制1)sin(t)表示对t求它的正弦,是一个正弦函数.2)subplot(2,2,1),是一个函数,第一个参数2表示将绘图的窗口分割成两行显示;第二个参数2表示将绘图的界面分为两列显示,因此为两行两列4块显示。
第三个参数1表示在第1块(从左向右,从上向下)绘制图像。
3)plot(t1,y1,'.r’)其中,"。
”表示图像的形状为“点”,r为颜色。
4)axis([0,3。
1427,—1,1])表示固定坐标轴,只显示x轴的0到3.1427的区间;y轴的—1到1的区间.5)plot(t1,y1,'b'),由于b前面没有一点,因此是坐标点之间的连线。
6)title(’子图(3)’)表示该图的标题为“子图(3)”,是一个函数,参量为字符串。
Matlab绘图强大的绘图功能是Matlab的特点之一,Matlab提供了一系列的绘图函数,用户不需要过多的考虑绘图的细节,只需要给出一些基本参数就能得到所需图形,这类函数称为高层绘图函数。
此外,Matlab还提供了直接对图形句柄进行操作的低层绘图操作。
这类操作将图形的每个图形元素(如坐标轴、曲线、文字等)看做一个独立的对象,系统给每个对象分配一个句柄,可以通过句柄对该图形元素进行操作,而不影响其他部分。
本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法,在此基础上,再介绍可以操作和控制各种图形对象的低层绘图操作。
一.二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系,如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
一.绘制二维曲线的基本函数在Matlab中,最基本而且应用最为广泛的绘图函数为plot,利用它可以在二维平面上绘制出不同的曲线。
1. plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图,要提供一组x坐标和对应的y 坐标,可以绘制分别以x和y为横、纵坐标的二维曲线。
plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量,存储x坐标和y坐标。
例51 在[0 , 2pi]区间,绘制曲线程序如下:在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后,打开一个图形窗口,在其中绘制出如下曲线注意:指数函数和正弦函数之间要用点乘运算,因为二者是向量。
例52 绘制曲线这是以参数形式给出的曲线方程,只要给定参数向量,再分别求出x,y向量即可输出曲线:>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后,打开一个图形窗口,在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量,这是最常见、最基本的用法。
MATLAB命令窗口换行:同时按住shift+enter键。
MATLAB绘图相关:1.曲线颜色、线型及标记点类型(1)、各种颜色属性选项及选项意义(以下为简单颜色可直接使用,其它颜色可通过[RGB]矩阵设置)'r' 红色'm' 品红'g' 绿色'c' 青色(亮蓝色)'b' 蓝色'w' 白色'y' 黄色'k' 黑色(2)、各种线型属性选项及选项意义'-' 实线'--' 虚线':' 点线'-.' 点划线(3)、各种标记点属性选项及选项意义'.' 用点号绘制各数据点'^' 用上三角绘制各数据点'+' 用'+'号绘制各数据点'v' 用下三角绘制各数据点'*' 用'*'号绘制各数据点'>' 用右三角绘制各数据点' .' 用'.'号绘制各数据点'<' 用左三角绘制各数据点'o' 用圆圈绘制各数据点'x' 用'x'号绘制各数据点's'或squar 用正方形绘制各数据点'p' 用五角星绘制各数据点'd'或diamond用菱形绘制各数据点'h' 用六角星绘制各数据点这些选项可以连在一起用,如:'-.g'表示绘制绿色的点划线,'g+'表示用绿色的'+'号绘制曲线,通常将表示颜色的字符放在前面。
plot(x,z,'r>-','MarkerFaceColor','g') 用实心的三角形会输据点注意:1)以上表示属性的符号必须放在同一个字符串中;在画图命令前加上这一句:可使绘图窗口坐标轴周围背景由默认的灰色变为白色,figure1 = figure('Color',[1 1 1]);2.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。
Matlab常用画图调整1.%单y轴2.plot(t*1e+9,abs(iGG)/max(abs(iGG)),'k','linewidth',2);3.axis([-5,5,0,1])4.xlabel('时间/ns');5.ylabel('幅度/a.u.');6.set(get(gca,'title'),'FontSize',10,'FontName','宋体');%设置标题字体大小,字型7.set(get(gca,'XLabel'),'FontSize',10,'FontName','Times New Roman');%设置X坐标标题字体大小,字型8.set(get(gca,'YLabel'),'FontSize',10,'FontName','Times New Roman');%设置Y坐标标题字体大小,字型9.set(gca,'FontName','Times New Roman','FontSize',10)%设置坐标轴字体大小,字型10.text(0.3,1.2,'(a)','FontSize',10,'FontName','Times New Roman');%设置文本字型字号11.set(gca,'XTick',[0 10 20 30 40 50 60 70 80 90])%设置X坐标轴刻度数据点位置12.set(gca,'XTickLabel',{'0','10','20','30','40','50','60','70','80','90'})%设置X坐标轴刻度处显示的字符13.set(gca,'YTick',[-15 -10 -5 0 5 10 15])%设置X坐标轴刻度数据点位置14.set(gca,'YTickLabel',{'-15','-10','-5','0','5','10','15'})%设置Y坐标轴刻度处显示的字符15.axis([0,90,-20,20])16.set(gca,'YTickLabel',[]);%只显示y坐标轴刻度,不显示y坐标轴的值;17.set(gca,'XTickLabel',[]);%只显示x坐标轴刻度,不显示x坐标轴的值;18.set(gca,'ytick',[]);%y轴的坐标值和刻度均不显示;19.set(gca,'xtick',[]);%x轴的坐标值和刻度均不显示;20.21.figure;22.set(gcf,'Position',[400,300,600,200]);%设定plot输出图片的尺寸。
参数含义为:xmin,ymin,width,height23.%plot的默认参数为[232,246,560,420],Position的单位可以用units属性制定,units属性的值可以是下列字符串中的任何一24.%种:pixel(像素,缺省值)、normalized(相对单位)、inches(英寸)、centimeters(厘米)、points(磅)。
25.%指定大小后,在figure中用text输出的文字大小,设置的是多大,在WORD中显示的就是多大。
26.set(gcf,'units','centimeters','Position',[4,3,6,2]);%指定fiugre的尺寸为6cm宽,2cm高。
27.%也可以直接用下属语句:28.fiure('units','centimeters','Position',[4,3,6,2]);29.30.%改变ylabel离坐标轴的距离31.hc=findobj(allchild(gcf),'Type','axes');32.hc2=findobj(allchild(hc),'Type','text');33.set(hc2(3),'Position',[0 0 0]);34.%改变xlabel离坐标轴的距离35.hc=findobj(allchild(gcf),'Type','axes');36.hc2=findobj(allchild(hc),'Type','text');37.set(hc2(4),'Position',[0 0 0]);38.39.%双y轴坐标图形调整40.[AX,H1,H2]=plotyy(f*1e-12,abs(T1.*T1),f*1e-12,angle(T1.*T1));41.set(AX,'FontSize',14,'FontName','Times New Roman')%设置x轴、左y轴、右y轴刻度字号和字型42.set(AX(1),'Xcolor','k','Ycolor','k')%设置x轴、左y轴刻度字体为黑色;43.set(AX(2),'Xcolor','k','Ycolor','k')%设置x轴、右y轴刻度字体为黑色;44.set(AX,'Xlim',[207.5 217.1],'xtick',[208:1:217])%设置x轴数据范围(207.5到217.1),刻度显示(208,209,210...217)45.set(AX(1),'ylim',[0,0.5],'ytick',[0:0.1:0.5])%设置左y轴数据范围(0到0.5),刻度显示(0,0.1,0.2...0.5)46.set(AX(2),'ylim',[0,3],'ytick',[0:1:3])%设置右y轴数据范围(0到3),刻度显示(0,1,2,3)47.set(H1,'Linestyle','-','color','r','Linewidth',2.5);%设置第一条曲线的线型、颜色、粗细48.line(x,y,'linestyle','-','color','r','Linewidth',2.5,'parent',AX(1));%在第一条曲线上再画一条曲线。
49.set(H2,'Linestyle','-.','color','b','Linewidth',2.5);%设置第二条曲线的线型、颜色、粗细50.set(get(AX(1),'Ylabel'),'string','Amplitude(a.u.)','FontSize',10,'FontName','TimesNew Roman','Position',[0 0 0 ]);%设置左y轴标题字号字型51.set(get(AX(2),'Ylabel'),'string','Phase(rad)','FontSize',10,'FontName','Times NewRoman');%设置右y轴标题字号字型52.set(get(AX(1),'Xlabel'),'string','Opticalfrequency(THz)','FontSize',10,'FontName','Times New Roman');%设置x坐标标题字体大小,字型53.54.55.figure56.x = 0:0.01:20;57.y1 = 200*exp(-0.05*x).*sin(x);58.y2 = 0.8*exp(-0.5*x).*sin(10*x);59.AX = plotyy(x,y1,x,y2,'plot');60.line(x,.5*y1,'linestyle','--','parent',AX(1))%在第一条曲线上画曲线。
61.62.%求极大值的位置:63.find(diff(sign(diff(data)))==-2)+1;64.%求极小值的位置65.find(diff(sign(diff(data)))==2)+1;66.67.%画椭圆68.sita=0:pi/20:2*pi;69.x0=0;70.y0=0;71.a=2;72.b=4;73.fi=0;74.plot(x0+a*cos(sita+fi),y0+b*sin(sita+fi),'linewidth',1.5);%fi为方位角,x0,y0为中心点坐标,a/b为长短轴;75.76.%画箭头77.annotation('arrow',[0.535 0.62],[0.720.72],'LineStyle','-','Linewidth',1.5,'color',[0 0 1])%,'HeadStyle','cback3');78.%箭头起始点(0.535,0.72),箭头结束点(0.62,0.72),坐标值为figure的归一化坐标。
