地源热泵采暖空调初步设计方案一､项目情况某办公楼建筑面积约15000㎡,拟采用地源/水源热泵系统,以满足采暖､空调需求｡地源热泵机组为夏季空调系统提供7℃冷冻水,回水温度12℃,冬季为供暖系统提供45℃热水,回水温度40℃｡室内外设计参数:室外设计参数:夏季空调室外计算干球温度33.4℃夏季空调室外计算湿球温度 26.9℃冬季采暖室外计算湿球温度 -11℃冬季空调室外计算干球温度 -9℃室内设计参数:各空调房间夏季26℃~28℃相对湿度<60%冬季18℃~20℃相对湿度<55%,建筑空调系统负荷:夏季冷负荷:1350kW冬季热负荷:1200kW二､设计依据设计所采用的相关规范:《地源热泵系统工程技术规范》GB50366-2005《埋地聚乙烯给水管道工程技术规程》CJJ101-2004《水源热泵机组》GB/T19409-2003《室外给水设计规范》GB50013-2006《供水管井技术规范》GB50296-99《采暖通风与空气调节设计规范》GB50019-2003《制冷设备､空气分离设备安装工程施工及验收规范》GB50274-98《通风与空调工程施工质量验收规范》GB50243-2002《给排水管道工程施工及验收规范》GB50268-97《城镇供热管网工程施工及验收规范》CJJ28-2004《给水用聚乙烯(PE)管材》GB/T13663-2000三､方案设计方案一垂直地埋管热泵系统1.热泵机组选取热泵机组选用北京金万众公司产品,要满足1350kW的冷量,1200kW的热量｡本方案选用2台模块式主机MDRB60,其单台冷量为696kW,单台热量为591kW,可基本以满足要求｡MDRB60主要参数表2.地下换热系统(能源井)的设计2.1 地下换热系统结构建造120米的地下能源井作为热泵机组的热源和冷源,能源井间距不低于4米,使用φ32 PE100双U型换热器,所有接口使用电熔焊接,以保证能源井使用寿命达50年以上｡地下换热系统在地下2米之下完成连接,所以地面上可以正常绿化,或者铺设道路,埋管标高图如图1｡能源井图1 地下换热系统连接图2.2 地下U 型换热系统数量地埋管的实际换热性能需要通过热响应试验得到,由于此项工作没有进行,因此地埋管换热负荷只能根据当地的地质情况､实际经验及建筑物特点进行估算｡φ32双U 型管冬季单位井深换热率取40W/m,夏季单位井深换热率取70W/m ｡冬季供暖时需要地下换热器(能源井)的数量:(591147)2100018540120n -⨯⨯=≈⨯夏季空调时需要地下换热器(能源井)的数量:1312100019670120n ⨯⨯=≈⨯（＋696）根据计算结果,办公楼供暖空调需要能源井196口｡方案二 地下水源热泵系统热泵机组选用北京金万众公司产品,要满足1350kW 的冷量,1200kW 的热量｡本方案选用2台模块式主机MDRB60,其单台冷量为696kW,单台热量为766kW,可基本以满足要求｡MDRB60主要参数表2.地下换热系统(能源井)的设计在本设计中,热泵机组吸收的热量主要来自于地下水体,夏季空调和冬季供暖需要地下水量为140m3/h｡根据当地地层条件,单井出水量大约为70 m3/h,2口抽水井需要配备3口回灌井｡因此,该项目共需要抽水井2口,回灌井3口,井深50~80米,间距大于50m,水井距离建筑物30m以上｡四､经济性分析1､工程造价方案一方案二2､运行费用计算经济性比较表单位(万元)补充说明:以上工程预算中热泵主机费用按国产设备计算,若选用国外品牌,需要在此基础上再增加40万元(每台增加20万,共2台)｡地(水)源热泵机房面积需要120㎡｡。

地源热泵系统工程技术方案一、项目介绍1、工程概况本工程为。

总用地15322.46㎡。

本项目总建筑面积约为，包括，旧楼。

空调系统需满足建筑物冷、热负荷要求。

2、设计依据2.1 参考资料《建筑给水排水设计规范》GB 50015-2003（2009）《采暖通风与空气调节设计规范》GB 50019-2003《高层民用建筑设计防火规范》GB 50045-95（2005年版）《公共建筑节能设计标准》GB 50189-2005《公共建筑节能设计标准》DB13(J)81-20092.2 设计参数采用负荷指标法估算建筑物的冷、热负荷：夏季冷指标为94.5w/㎡，冷负荷为3130.82kw；冬季热指标为81.7 w/㎡，热负荷为2706.75kw。

二、设计方案描述1、设计思路本项目埋孔面积有限，土壤换热器的数量仅能满足部分建筑物冷热需求，所以空调系统采用地源热泵+户式空调的组合方式，新增建筑的七层以下（含七层）及原有培训楼（旧楼）采用地源热泵系统，新增建筑的八层以上（含八层）采用户式空调。

地源热泵系统采用集中温控系统实现自动控制。

2、热泵主机配置描述本方案配置2台美国美意公司生产的MWH2800CC型地水源热泵机组。

MWH2800CC型地水源热泵机组是以地能即地下水(井水、地埋管或其他地表水)为主要能源辅以电能，通过先进的设备将地下取之不竭但不易利用的低品位再生能源开发利用，使其变为高品位能源。

MWH2800CC型地水源热泵机组的性能参数如下：3、室外地埋孔描述目前普遍采用的有垂直埋管和水平埋管两种基本的配置形式。

水平埋管是在浅层土壤中挖沟渠，将PE管水平的埋置于沟渠中，并填埋的施工工艺。

水平埋管占地面积较垂直埋管大，效率较垂直埋管低。

垂直埋管是在地层中垂直钻孔，然后将地下热交换器（PE管）以一定的方式置于孔中，并在孔中注入填充材料的施工工艺。

地下热交换器型式和结构的选取应根据实际工程以及给定的建筑场地条件来确定。

空气源热泵工程案例
在现代建筑工程中，空气源热泵已经成为一种重要的采暖、供热和制冷系统。

该系统通过集中供热、制冷，实现了节能、环保和舒适的目标。

以下是几个空气源热泵工程案例：
1.某小区采用空气源热泵系统供暖。

该小区由多栋建筑组成，每栋建筑设置一台热泵系统。

整个小区的供暖系统通过中央控制器进行调节，以保证整个小区内的温度稳定。

该系统不仅能够满足整个小区的供暖需求，还能够大幅降低能源消耗，减少环境污染。

2.某工业园区采用空气源热泵系统进行制冷。

该工业园区设有多个生产车间和办公楼，采用分体式空气源热泵进行制冷，能够满足不同建筑的制冷需求。

在高温季节，热泵系统能够将室内温度控制在适宜的范围内，保证生产和办公的正常进行。

3.某商场采用空气源热泵进行供暖和制冷。

该商场采用中央空调系统，利用空气源热泵进行供暖和制冷，以保持商场内部的舒适性。

该系统通过主控制器进行调节，可以根据不同时间段的使用需求进行自动调节，实现能源的节约和环境的保护。

空气源热泵系统的广泛应用，不仅满足了人们对室内温度的需求，也为节能减排和环保做出了贡献。

- 1 -。

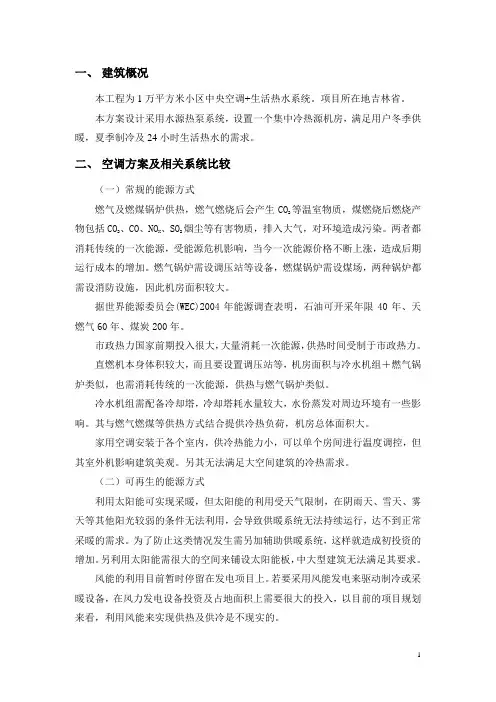

一、建筑概况本工程为1万平方米小区中央空调+生活热水系统。

项目所在地吉林省。

本方案设计采用水源热泵系统，设置一个集中冷热源机房，满足用户冬季供暖，夏季制冷及24小时生活热水的需求。

二、空调方案及相关系统比较（一）常规的能源方式燃气及燃煤锅炉供热，燃气燃烧后会产生CO2等温室物质，煤燃烧后燃烧产物包括CO2、CO、NOX、SO2烟尘等有害物质，排入大气，对环境造成污染。

两者都消耗传统的一次能源，受能源危机影响，当今一次能源价格不断上涨，造成后期运行成本的增加。

燃气锅炉需设调压站等设备，燃煤锅炉需设煤场，两种锅炉都需设消防设施，因此机房面积较大。

据世界能源委员会(WEC)2004年能源调查表明，石油可开采年限40年、天燃气60年、煤炭200年。

市政热力国家前期投入很大，大量消耗一次能源，供热时间受制于市政热力。

直燃机本身体积较大，而且要设置调压站等，机房面积与冷水机组＋燃气锅炉类似，也需消耗传统的一次能源，供热与燃气锅炉类似。

冷水机组需配备冷却塔，冷却塔耗水量较大，水份蒸发对周边环境有一些影响。

其与燃气燃煤等供热方式结合提供冷热负荷，机房总体面积大。

家用空调安装于各个室内，供冷热能力小，可以单个房间进行温度调控，但其室外机影响建筑美观。

另其无法满足大空间建筑的冷热需求。

（二）可再生的能源方式利用太阳能可实现采暖，但太阳能的利用受天气限制，在阴雨天、雪天、雾天等其他阳光较弱的条件无法利用，会导致供暖系统无法持续运行，达不到正常采暖的需求。

为了防止这类情况发生需另加辅助供暖系统，这样就造成初投资的增加。

另利用太阳能需很大的空间来铺设太阳能板，中大型建筑无法满足其要求。

风能的利用目前暂时停留在发电项目上。

若要采用风能发电来驱动制冷或采暖设备，在风力发电设备投资及占地面积上需要很大的投入，以目前的项目规划来看，利用风能来实现供热及供冷是不现实的。

潮汐能仅能用于发电。

本项目不紧挨海岸，潮汐能的利用无法实现。

生物质能对农村及郊区有农作物的地区有重要意义，但不适宜作为城市供暖能源大面积推广。
