图示液晶屏幕维修……学会换灯管
好帖子免费学，大家顶起来，液晶屏幕维修其实也很简单，更换高压板，信号板那些都是最简单的技术，直接找合适的代换或者通用高压条代换就行，还有显示器改造，液晶屏改装成多媒体播放器等，都没什么技术含量，今天有兴致，上传一下刚刚修好的显示器，更换液晶屏幕灯管。
LCD液晶屏的基本组件包含四部分：外框架、显示屏体、信号板（驱动板）、电源板（供电部分和高压板部分）。显示器维修，首选要判断显示器的故障，大部分显示器的故障一般都是电源板坏掉，信号板和显示屏体很少有坏的。
电源板故障现象：电源板容易坏的部分一般都是高压包驱动模块，或者是高压包坏，故障现象是：显示屏黑屏、无显示、亮一下就灭等，具体维修方式前段时期已经发过几个帖子，原理很简单，很容易学会的。高压板维修详情见下面附带的网址。《22寸液晶显示器维修，高压条改装技巧，申请加精》本贴评论有人说笔记本高压条带22寸显示器会有问题，且不说问题，只是到目前为止，客户说显示器修的很好，一直很正常，比原来效果还好，亮度没有原来那么刺眼了，清晰度反而好了许多。特意送两瓶冷饮给我表示感谢。其实当时手头的确是缺少相应的高压条，客户着急没办法才用的笔记本高压条代替。
信号板（驱动板）故障现象：信号板坏的可能性不是很大，一般现象是：花屏，马赛克等，信号板坏了，直接找个合适的代换就可以了，没有什么太多的技术含量，不做详解。
下面着重讲解显示器屏体部分的故障维修，一般故障现象是：画面背光发红、发暗、画面不稳定，有闪烁抖动现象、画面自上往下，自左往右有整条的条纹等、甚至出现跟高压包相同的故障现象，也就是亮一下就灭（具体是高压包坏，还是屏体原因还需要进一步检查），一般可以断定为显示器屏体故障。显示器屏体部分包含以下几个方面：从前向后说，由保护膜--玻璃基板(含X.Y驱动电路)--偏光膜--光学定向膜--背光组件(CCFL或LED，也就是标题中的灯管)--屏驱电路(将主板的LVDS或TTL信号处理成合适屏的电信号)--金属边框和少量的紧固螺丝等，另外，从严格意义来说，驱动背光模组的电路（也就是高压板部分）也是属于LCD液晶屏的构成部分。先传一张故障显示器的图，说明一下故障现象及维修方式：

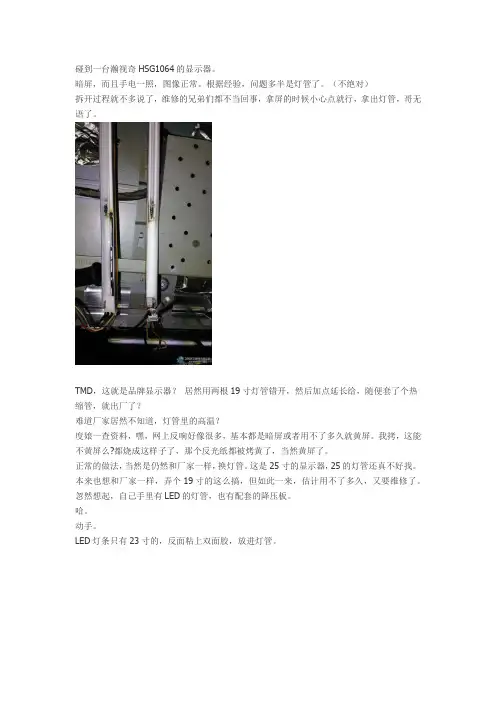

www.jw 1 APPLJAJNJCE： REPAIRING
用LED麵换鼸灯管修复LCD液晶纖屏故障
一台26英寸拼装液晶彩电，开机出现厂标后
黑屏，且无伴音。拆机检查，上电测得VST.598_V3.3型主板插
座J15各脚对地电压：待机时，电源12V端为
12V,ON端和ADJ端都为0V;按遥控“开机”键
开机后，电源12V端为12V,ON端为5V,ADJ端
瞬间为4.3V,然后迅速降为OV。HQ-04-22009
REV2.(丨型背光板上C9两端(分别插灯管
插座CN4、CN5 )电压在开机后由0.4V降
为0V,C10两端（分别接灯管插座CN2、
CN3)电压由6.17V降为0V,怀疑屏内灯
管有问题。从14英寸液晶显示器中拆下
的灯管代换原机两组灯管，通电试机，四 根灯管持续发光，如图1所示，此时测得 C9和CIO两端电压都为6.3V。仔细检查
原机灯管，发现插座CN4和CN5所接灯
管的接线端烧黑断裂。□慕志明因购不到该机灯管，只好购回一块XQF-
LED0102 V2型LED背光板和两根长度与原机灯
管一样长（54cm)的LED灯条。对比后发现,LED 背光板上供电插座引脚功能（供电端VCC、背光
开/关脚〇/F、亮度控制端ADJ、接地端GND)排
列顺序与原背光板相同，如图2所示。接好灯条与
连线，装屏试机，故障排除。■■
液晶嘯臟修两倒
例1: 一台三洋42CE530A型液晶电视，三
无，指示灯不亮:，分析检修：该机电源板型号为LK -
PL420406A 6021010131-A。拆机检测，保险正常。
上电，测300V电压正常，但主电源次级输出电压
为0V,副电源输出的5VSB电压在IV左右波动。 在路测量两只12V整流二极管SR51U0,发现一只
击穿，两只5V整流二极管正常。换用SR5200型 二极管后试机，故障排除。此时测得PFC电压为
372V,待机时5V电压为5.27V, 12V电压为
液晶显示器屏换灯管之图解说明
笔记本电脑液晶显示屏亮度不够，是什么意思？在维修行业中我们把这个液晶屏亮度不够统称为“屏暗”意思就是高压包没供电到液晶屏灯管上。
对于经常使用笔记本电脑的人知道液晶屏上有一个小小的灯管供液晶屏亮，所以造成屏暗的时候很多人就误认为是灯管烧了换一条就OK了，假如液晶屏的灯管是那么容易烧毁的话我想生产厂家投诉信可就多了，笔者在这里对屏暗的故障做一个详细的讲解，希望大家日后对屏暗有更深认识。
首先造成屏暗的故障有四点：
一、灯管断开（一般正常使用的电脑不会因电压高所烧毁或者断开灯管，灯管断开的主要原因是：电脑摔到地下灯管碰击严重）
二、高压包没电供到灯管（主板有3-4组电压供到高压包，高压包经过芯片变压后供到灯管，芯片老化或者电流过高把芯片烧坏没电输出）
三、主板没电供到高压包（主板有3-4组电压供到高压包，主板有2组芯片输出电压到高压板，芯片老化或者电流过高把芯片烧坏没电输出）
四、连接线断开（主板和高压包之间都有一根连接线连接着，长时间搬动液晶屏连接线断开，造成没主电供到高压包上） 以上四点都是造成屏暗的主要问题所在点，前三者出现的比较多，第四点出现的机会比较少，因为连接线是用一种特殊的屏蔽线所覆盖着所以及少出现连接线断开现象。对于专业的维修人员检测每一个过程都是必不可少的。以下是笔者在检测过程中发现的一个特殊的例子。
联想绍阳V系列 开机屏暗（具客户了解在晚上使用的时候把电脑休眠后再次开机屏幕一片黑暗，在室外强光的照耀下可以看到进入WINDOWS，怀疑是高压没电供给灯管）遇到这样的情况第一部要做的事情就是外接PC显示器看是否可以进入WINDOWS外接是否正常显示。这个步骤很重要，可以确定软硬件是否存在其他问题做了很好的观察。一般的专业维修中心都会当着客户面前试清软硬件，保证相方的利益不会受到冲突。
确定故障是屏暗后我们开始把屏幕的保护框慢慢的拆卸出来，前文也说过一般的屏幕四周都有四-六个胶粒把螺钉隐蔽起来，所以在拆的时候我们一定要把螺钉拆走后方可把面框摆开，若没把螺钉完全拆下就拆面框严重的会把面框弄裂，拆开面框后我们发现最底部有个白色的绝缘胶，上面还贴着张胶纸上面写着高电压注意（CAUTION：HIGH VOLTAGE）。
欧阳班创编 2021..02.15
欧阳班创编 2021..02.15 本页主要内容目录：
时间：2021.02.15 创作：欧阳班
一，灯管更换技巧图解
二，LCD升级更换LED技巧图解
三，购买灯管前必读，灯管知识
四，如何迅速判断各种高压板的定义
更换液晶灯管技巧图解
网上搜索到的视屏，大家借鉴学习一下，（如果侵犯著作者权益，请联系我们删除此连接）：
1， /v_show/id_XNDEyODYxODQ4.html
2，/v_show/id_XMjY5NTU1OTk2.html
1，常规方法：
(1)环境要清洁，切忌在多尘的环境下操作。尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。 欧阳班创编 2021..02.15
欧阳班创编 2021..02.15 (5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
