实验报告
学院：电气工程学院 专业： 电子信息工程 班级：
姓名 学号 实验组
实验时间 指导教师 成绩
实验项目名称 四选一多路选择器
实验目的 1．学习组合逻辑电路、编码器的功能与定义，学习Verilog和VHDL语言
2．熟悉利用Quartus II开发数字电路的基本流程和Quartus II软件的相关操作
3．学会使用Vector Wave波形仿真
实验要求 按照老师的要求完成实验，编写实验报告

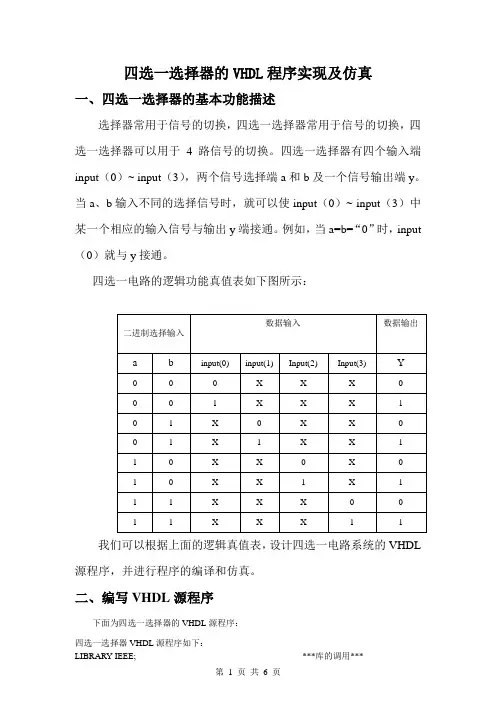

实验原理 选择器常用于数字信号的切换四选一选择器可以用于4路信号的切换。四选一选择器有4个输入端input0、1、2、3.两个信号控制端a,b及一个信号输出端y。当a,b输入不同的选择信号时就可以使input0-input3中的一个输入信号与输出y端口接通。 用拨码开关作四位数据及两位控制端的输入LED作输出通过拨码开关组成控制输入端s1和s0不同组合观察LED与数据输入端a,b,c,d的关系验证4选一数据选择器设计的正确性。
实验仪器 软件：Altera Quartus II 9.0 集成开发环境。 实验步骤 1.选择“开始”→“所有程序”→“Altera”→“Quartus II 9.0” →“Quartus II 9.0（32bit）”，启动软件。
2.选择“File” →“New Project Wizard”，出现“Introduction”页面，如图所示，该页面介绍所要完成的具体任务。
3.单击“Next”按钮，进入工程名称的设定、工作目录的选择。
4.在对话框中第一行选择工程路径；第二行输入工程名，第三行输入顶层文件的实体名
6.新建设计文件，选择“File|New” ，在New对话框中选择Device Design
Files下的Verilog File，单击OK，完成新建设计文件。
7.在新建设计文件中输入Verilog程序.
8.结果仿真
实验内容 编写四选一电路的VHDL代码并仿真，编译下载验证
实验数据 一：实验程序:
LIBRARY IEEE;
USE IEEE. STD_LOGIC_1164.ALL;
ENTITY mux4 IS
PORT（input：IN STD_LOGIC_VECTOR (3 DOWNTO 0)；
sel：IN STD_LOGIC_VECTOR (1 DOWNTO 0)；
y：OUT STD_LOGIC);
END mux4；
ARCHITECTURE rtl OF mux4 IS
BEGIN
PROCESS (input，sel)
BEGIN
IF (sel=“00”) THEN
y<= input（0）；
ELSIF（sel=“01”）THEN
y<= input（1）； ELSIF（sel=“10”）THEN
y<= input（2）；
ELSE
y<= input（3）；
END IF;
END PROCESS;
END rtl;
二：程序运行图：
三：波形图：
实验总结 本次实验学习了组合逻辑电路、编码器的功能与定义，学习了Verilog和VHDL语言，同时熟悉了利用Quartus II开发数字电路的基本流程和Quartus II软件的相关操作，学会了使用Vector Wave波形仿真。实验过程中也遇到了很多自己不能解决的问题，在同学和老师的帮助下算是知道问题的所在，有待在今后的学习中不断完善。
