排水管道工程沟槽回填施工注意事项

农村自来水管道开沟回填标准

根据《给水排水管道工程施工及验收规范》规定，排水管道沟槽回填应符合以下要求：

1）压力管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填沟槽的其余部分。

2）无压管道在闭水或闭气试验合格后应及时回填。

排水管道的管道敷设应符合以下要求：

1）管道与其它地下管道和建筑物、构筑物相互间的位置，应符合下列要求：在敷设和检修管道时，不应互相影响；管道损坏时不应影响附近建筑物、构筑物的基础。

2）用作排水管道与生活给水管道相交时，宜敷设在生活给水管道下面，防止污染生活用水。

3）应尽量做到管线最短、水力条件好，排水立管应设在最脏、杂质最多及排水量大的排水点，以便尽快地接纳横支管的污水而减少管道堵塞机会。

4）便于安装、维修和清通

5）生产及使用安全：排水管道的位置不得妨碍生产操作、交通运输或建筑物的使用。

2, 关于排水管道沟槽回填

表6.2.2塑料排水管沟槽回填土的密实度要求

槽内部位

最佳密实度（%）

回填土质

超挖部分

95

砂石料或最大粒径小于40mm级配碎石

管道基础

管底基础85~90中砂、粗砂，软土地基按本规程第5.4.1条规定执行土弧基础中心角2α加30º95中砂、粗砂管道两侧90~95中砂、粗砂、碎石屑、最大粒径小于40mm级配砂砾或符合要求的原土管顶以上0.5m范围管道两侧90管道上部85管顶0.5m以上按地面或道路要求，但不小于80可用原土

注：当管道沟槽位于城市道路或公路路基范围内时，管顶0.5m以上应分别按城市道路和公路路基密实度要求填实。

3, 给排水管道回填前,应符合哪些规定？

给排水管道铺设完毕并经检验合格后，应及时回填沟槽。回填前，应符合下列规定：

1.预制钢筋混凝土管道的现浇筑基础的混凝土强度、水泥砂浆接口的水泥砂浆强度不应小于5MPa;

2.现浇钢筋混凝土管渠的强度应达到设计要求；

3.混合结构的矩形或拱形管渠，砌体的水泥砂浆强度应达到设计要求；

昌平区顺于路西延（立汤路-京承高速公路）道路工程-雨污水专项施工方案 北京城建五市政工程有限公司

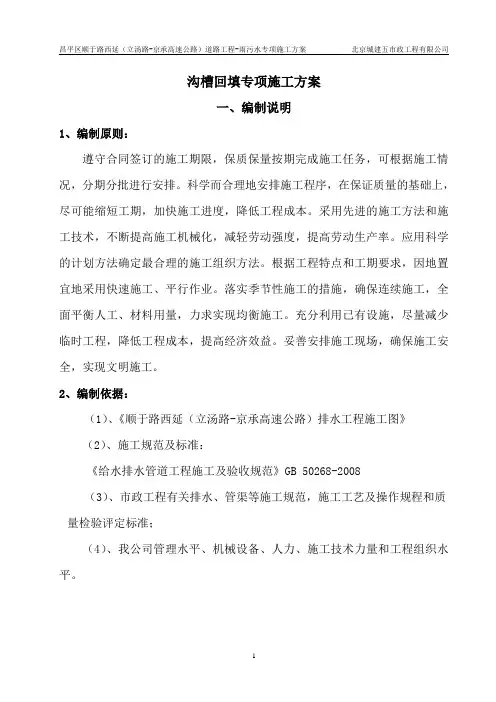

1 沟槽回填专项施工方案

一、编制说明

1、编制原则：

遵守合同签订的施工期限，保质保量按期完成施工任务，可根据施工情况，分期分批进行安排。科学而合理地安排施工程序，在保证质量的基础上，尽可能缩短工期，加快施工进度，降低工程成本。采用先进的施工方法和施工技术，不断提高施工机械化，减轻劳动强度，提高劳动生产率。应用科学的计划方法确定最合理的施工组织方法。根据工程特点和工期要求，因地置宜地采用快速施工、平行作业。落实季节性施工的措施，确保连续施工，全面平衡人工、材料用量，力求实现均衡施工。充分利用已有设施，尽量减少临时工程，降低工程成本，提高经济效益。妥善安排施工现场，确保施工安全，实现文明施工。

2、编制依据：

（1）、《顺于路西延（立汤路-京承高速公路）排水工程施工图》

（2）、施工规范及标准：

《给水排水管道工程施工及验收规范》GB 50268-2008

（3）、市政工程有关排水、管渠等施工规范，施工工艺及操作规程和质量检验评定标准；

（4）、我公司管理水平、机械设备、人力、施工技术力量和工程组织水平。

昌平区顺于路西延（立汤路-京承高速公路）道路工程-雨污水专项施工方案 北京城建五市政工程有限公司

2 二、工程概况

1、工程概况

本工程位于昌平区，昌平新城东南方。本项目设计起点桩号为K4+600。本方案主要包括雨污水管网沟槽土方开挖等内容。

2、工程特点

我单位施工范围为K4+600-K5+500，全长900米。包含雨水检查井24座，污水检查井23座。本工程施工单位较多，施工现场施工临时道路复杂，且部分临时道路现不能拆除。由于两家施工单位共用施工工作道路造成部分工作面场地狭窄。工程就是拆迁一部分，施工一部分原则。由于管道中心间距为2米，故采用雨污水合槽开挖、回填施工。

管道沟槽开挖与回填施工方案

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

门头沟区雅安路西延（冯村砖厂地块）道路工程

管道回填土施工方案

编 制：

审 批：

编制日期：

目录

一、工程总体概况 ................................................................................. 0

二、土方开挖施工工艺 .......................................................................... 0

（一）开挖前的准备工作 ............................................................... 0

（二）开挖土方的防护措施 ........................................................... 0

（三）土方开挖 ............................................................................... 1

（四）排水措施 ............................................................................... 1

（五）注意事项 ............................................................................... 1

（六）土方回填 ............................................................................... 2

.

专业资料

给排水工程沟槽回填施工案

（教育城基础设施工程二标）

. 专业资料

给排水给工程管道回填施工技术案 (水密法)

一、编制办法

1．1编制目的

本案是对教育城基础设施工程二标（学海路、书山路、圣北路、圣南路、梅香路、规划路）给排水施工组织最后一道工序的构想和部署，体现了本项目对此工序的总构思和安排，是进行本分部工程工序的指导性文件。指导我项目科学管理,保质、保量、按期完成给排水工程施工任务。

1.2主要编制依据及编制围

1.2.1教育城基础设施工程二标工程施工图纸（学海路、书山路、圣北路、圣南路、梅香路、规划路）。

1.2.2及相关部委颁发的现行公路工程标准、施工技术规、规程及质量检验评定标准。

《工程建设标准强制性条文（城市建设部分）建标（2002）

《公路工程质量检验评定标准》土建工程JTG

F80/1-2004

《公路工程质量检验评定标准》JTG F80/1-2004

《公路工程料试验规程》JTJ054-94

《道路工程施工安全技术规程》JTJ076-95

《城市测量规》CJJ8-2011

《建筑机械使用安全技术规程》JGJ33-2001 .

专业资料 《施工现场临时用电安全技术规》JGJ46-2005

《建设工程施工现场供用电安全规》GB50194-2005

《特种作业人员安全技术考核管理规则》GB5306-85

《市政排水管渠工程质量检验评定标准》CJJ3-90

《给水排水管道施工及验收规》GB50268-2008

1.3编制原则

施工案按照监理及业主、设计、质监站提出的要求，以实现本项目工程一流质量的原则编制，具体体现以下几个面：

1.3.1采用我单位近年来在市政工程建设中使用的先进施工案、工艺和设备。

1.3.2以树立优良工程为合格工程为标准，一定要在教育城基础设施工程施工中创一流水平。

1.3.3充分考虑各种不利于施工进度和质量的因素，在工期安排、人员设备配置、施工案等面综合考虑时留有余地。
