照明器具安装

施工现场照明安全要求①一般场所，照明电压应为220V。

②隧道、人防工程、高温、有导电粉尘和狭窄场所，照明电压不应大于36V。

③潮湿和易触及照明线路场所，照明电压不应大于24V。

④特别潮湿、导电良好的地面、锅炉或金属容器内，照明电压不应大于12V。

⑤行灯电压不应大于36V。

⑵现场的照明线路，必须采用软质橡皮护套线，并配有漏电保护器保护。

灯具的金属外壳应接地(零)保护。

⑶照明灯的相线应经开关控制，不得将相线直接引入。

⑷必须实行一机一闸制，严禁同一个开关直接控制二台及二台以上用电设备（含插座）。

⑸架空线路必须采用绝缘铜线或绝缘铝线。

⑹移动式碘钨灯的金属支架应有可靠接地(零)，灯具距地高度不得低于2.5m。

⑺高压镝灯安装支架应坚固可靠，并要有防雨措施。

⑻施工照明室外灯具距地面不得低于3m，室内灯具距地面不得低于2.5m。

⑼施工照明使用220V碘钨灯应固定安装，其高度不应低于3m，距易燃物不得小于500mm，并不得直接照射易燃物，不得将220V碘钨灯做移动照明。

⑽施工用电照明器具的形式和防护等级应与环境条件相适应。

⑾需要夜间或暗处施工的场所，必须配置应急照明电源。

⑿夜间可能影响行人、车辆、飞机等安全通行的施工部位或设施、设备，必须设置红色警戒照明。

施工现场照明安全要求（二）在施工现场，照明是一个非常重要的因素，对于施工作业的安全进行了保障。

施工现场的照明安全是指在施工现场的照明设施及其使用过程中，遵守相关法律法规和标准要求，保证照明设施及其使用过程能够安全可靠，保障施工人员的生命财产安全。

首先，施工现场的照明设施需要符合国家相关法律法规和标准要求。

国家相关法律法规和标准要求对于施工现场的照明设施有着明确的规定，这些规定旨在保证照明设施的安全性、耐用性和可靠性。

施工单位需要按照法律法规和标准要求进行照明设施的选用、安装和使用，确保照明设施能够达到国家规定的安全要求。

其次，施工现场的照明设施需要经过专业人员的设计和施工。

第十二章照明器具说明一、各型灯具的引线，除注明者外，均已综合考虑在定额内，执行时不得换算。

二、路灯、投光灯、碘钨灯、氙气灯、烟囱或水塔指示灯，均已考虑了一般工程的高空作业因素，其它器具安装高度如超过5m，则应按册说明中规定的超高系数另行计算。

三、定额中装饰灯具项目均已考虑了一般工程的超高作业因素，不包括脚手架搭拆费用。

四、装饰灯具定额项目与示意图号配套使用。

五、定额内已包括利用摇表测量绝缘及一般灯具的试亮工作（但不包括调试工作）。

工程量计算规则一、普通灯具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算。

普通灯具安装定额适用范围见下表。

普通灯具安装定额适用范围读万卷书行万里路402长度，以“套”为计量单位计算。

灯体直径为装饰物的最大外缘直径，灯体垂吊长度为灯座底部到灯梢之间总长度。

三、吸顶式艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同装饰物、吸盘的几何形状、灯体直径、灯体周长和灯体垂吊长度，以“套”为计量单位计算。

灯体直径为吸盘最大外缘直径；灯体半周长为矩形吸盘的半周长；吸顶式艺术装饰灯具的灯体垂吊长度为吸盘到灯梢之间的总长度。

四、荧光艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同安装形式和计量单位计算。

1．组合荧光灯光带安装的工程量，应根据装饰灯具示意图集所示，区别安装形式、灯管数量，以“延长米”为计量单位计算。

灯具的设计数量与定额不符时可以按设计量加损耗量调整主材。

2．内藏组合式灯安装的工程量，应根据装饰灯具示意图集所示，区别灯具组合形式，以“延长米”为计量单位。

灯具的设计数量与定额不符时，可根据设计数量加损耗量调整主材。

3．发光棚安装的工程量，应根据装饰灯具示意图集所示，以“m2”为计量单位，发光棚灯具按设计用量加损耗量计算。

4．立体广告灯箱、荧光灯光沿的工程量，应根据装饰灯具示意图所示，以“延长米”为计量单位。

灯具设计用量与定额不符时，可根据设计数量加损耗量调整主材。

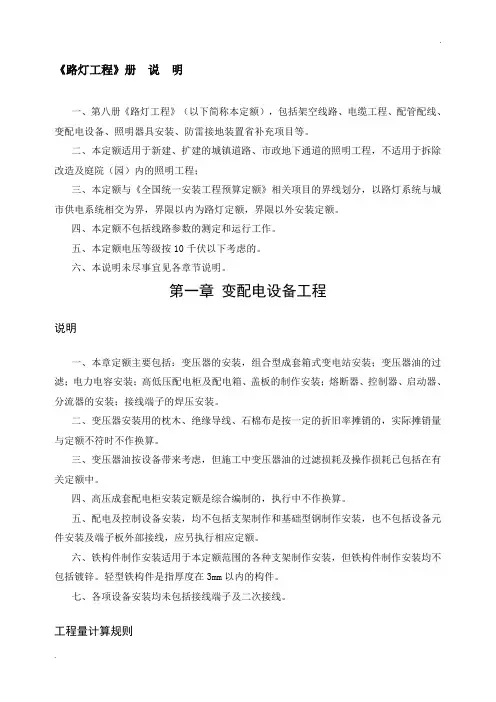

《路灯工程》册说明一、第八册《路灯工程》（以下简称本定额），包括架空线路、电缆工程、配管配线、变配电设备、照明器具安装、防雷接地装置省补充项目等。

二、本定额适用于新建、扩建的城镇道路、市政地下通道的照明工程，不适用于拆除改造及庭院（园）内的照明工程；三、本定额与《全国统一安装工程预算定额》相关项目的界线划分，以路灯系统与城市供电系统相交为界，界限以内为路灯定额，界限以外安装定额。

四、本定额不包括线路参数的测定和运行工作。

五、本定额电压等级按10千伏以下考虑的。

六、本说明未尽事宜见各章节说明。

第一章变配电设备工程说明一、本章定额主要包括：变压器的安装，组合型成套箱式变电站安装；变压器油的过滤；电力电容安装；高低压配电柜及配电箱、盖板的制作安装；熔断器、控制器、启动器、分流器的安装；接线端子的焊压安装。

二、变压器安装用的枕木、绝缘导线、石棉布是按一定的折旧率摊销的，实际摊销量与定额不符时不作换算。

三、变压器油按设备带来考虑，但施工中变压器油的过滤损耗及操作损耗已包括在有关定额中。

四、高压成套配电柜安装定额是综合编制的，执行中不作换算。

五、配电及控制设备安装，均不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，应另执行相应定额。

六、铁构件制作安装适用于本定额范围的各种支架制作安装，但铁构件制作安装均不包括镀锌。

轻型铁构件是指厚度在3mm以内的构件。

七、各项设备安装均未包括接线端子及二次接线。

工程量计算规则一、变压器安装，按不同容量以“台”为计量单位。

一般情况下不需要变压器干燥，如确实需要干燥，可执行《全国统一安装工程预算定额》相应项目。

二、变压器油过滤，不论过滤多少次，直到过滤合格为止。

以“吨”为单位计算工程算，变压器油的过滤量，可按制造厂提供的油量计算。

三、高压成套配电柜和组合箱式变电站安装，以“台”为计量单位，均未包括基础槽钢、母线及引下线的配置安装。

四、各种配电箱、柜安装均按不同半周长以“套”为单位计算。

电气安装工程施工方案（一）施工准备：熟悉图纸。

在施工前不仅要熟悉电气施工图，同时要和结构、建筑、其它安装专业进行图纸会审，及时发现问题并提前加以解决。

详细了解建筑物结构情况，电气专业与其它专业间的配合情况。

核实图中选用的设备、材料，并且根据工程总工期安排及进度要求合理配备劳动力、准备工具、机具，提出备料及分批采购计划。

（二）预留预埋：电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况，经过综合考虑，确定盒(箱)的正确位置，管路的敷设部位和走向，配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合，做到预留预埋位置准确、一次到位、杜绝漏埋少留。

在施工过程中不得随意损伤建筑结构，预留预埋按要求验收合格后，方可继续进行下道工序施工。

1、预留孔洞：在土建绑扎钢筋前，要根据安装与土建施工图纸，确定所留孔洞的准确位置，并做好标志，将落实好的孔洞尺寸交与土建专业，按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后。

与其配合将木盒嵌入图示位置，并将木盒固定牢固，混凝土浇注完，拆模后再进行技术复核。

2、管路预埋：管材进场前要先进行严格的质量把关，严禁不合格材料进入施工现场施工。

镀锌钢管要壁厚均匀、镀锌层均匀、焊缝均匀，不得有砂眼、裂缝、棱刺和凹扁不平现象，管内壁光滑无毛刺，管口刮光。

套管预埋，配合土建及时预埋好保护套管，套管放好后，向上的管口一定要进行封堵（可焊接钢板封堵），以防止水泥等杂物进入管内。

穿越建筑物外墙的进户套管，根据设计选用水煤气焊接钢管，需做止水圈，墙内侧的部分做成喇叭口，墙外侧埋管出散水1.5m，且浇注封堵。

楼板内暗配的管路宜沿最近的路线敷设，并尽量减少弯曲和交叉，弯曲半径不小于管径的10倍，且弯扁处无裂缝或显著的凹瘪现象。

管路超过下列长度，应加装接线盒，有两个弯时20m；有三个弯时l2m。

埋入混凝土内的钢管，离混凝土表面的净距不小于15㎜。
