【图文】差分放大电路解读

-来源网络，仅供个人学习参考 差分放大电路

（1）对共模信号的抑制作用

差分放大电路如图所示。

特点：左右电路完全对称。

原理：温度变化时，两集电极电流增量相等，即C2C1II，使集电极电压变化量相等，CQ2CQ1VV，则输出电压变化量0C2C1OVVV，电路有效地抑制了零点漂移。若电源电压升高时，仍有0C2C1OVVV，因此，该电路能有效抑制零漂。

共模信号：大小相等，极性相同的输入信号称为共模信号。

共模输入：输入共模信号的输入方式称为共模输入。

（2）对差模信号的放大作用

基本差分放大电路如图。

差模信号：大小相等，极性相反的信号称为差模信号。

差模输入：输入差模信号的输入方式称为差模输入。

在图中，

I2I1I21vvv，

放大器双端输出电压

ovIvIvIvC2C1)21(21vAvAvAvv

差分放大电路的电压放大倍数为

可见它的放大倍数与单级放大电路相同。

（3）共模抑制比

共模抑制比CMRK：差模放大倍数dvA与共模放大倍数cvA的比值称为共模抑制比。

缺点：第一，要做到电路完全对称是十分困难的。第二，若需要单端输出，输出端的零点漂移仍能存在，因而该电路抑制零漂的优点就荡然无存了。

改进电路如图（b）所示。在两管发射极接入稳流电阻eR。使其即有高的差模放大

倍数，又保持了对共模信号或零漂强抑制能力的优点。

在实际电路中，一般都采用正负两个电源供电，如图所示（c）所示。

差分放大电路

一. 实验目的:

1． 掌握差分放大电路的基本概念；

2． 了解零漂差生的原理与抑制零漂的方法；

3． 掌握差分放大电路的基本测试方法。

二. 实验原理:

1. 由运放构成的高阻抗差分放大电路

图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。

从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。电路中有关电阻保持严格对称,具有以下几个优点:

差分电荷放大电路

差分电荷放大电路是一种常见的电子放大电路，它利用差分输入信号来实现放大功能。在这篇文章中，我们将探讨差分电荷放大电路的工作原理、特点以及应用。

差分电荷放大电路主要由差分放大器和输出级组成。差分放大器是该电路的核心部分，它由两个输入端和一个输出端组成。输入端分别连接正相位信号和反相位信号，输出端则输出放大后的信号。

差分放大器的工作原理基于差分运算的原理。当正相位信号和反相位信号输入到差分放大器时，它们会被转换为电荷，并存储在差分电容中。差分放大器通过控制电流的方式，将存储在差分电容中的电荷转换为电压信号，并放大输出。

差分电荷放大电路的特点是具有高增益、高输入阻抗和低输出阻抗。高增益意味着它能够将微弱的输入信号放大到较大的幅度，提高信号的强度。高输入阻抗使得差分电荷放大电路对输入信号源的负载影响较小，减少信号源的失真。低输出阻抗则保证了差分电荷放大电路能够将放大后的信号传输到下一级电路，提高整体电路的性能。

差分电荷放大电路在实际应用中具有广泛的用途。例如，在音频放大器中，差分电荷放大电路可以将微弱的音频信号放大到适合扬声器的驱动电平，实现声音的放大。在通信系统中，差分电荷放大电路可以用于放大接收到的信号，提高信号的质量和可靠性。此外，差分电荷放大电路还可以应用于传感器信号放大、生物医学信号处理等领域。

总的来说，差分电荷放大电路是一种常见的电子放大电路，具有高增益、高输入阻抗和低输出阻抗的特点。它在音频放大、通信系统和传感器信号处理等领域有着广泛的应用。通过了解差分电荷放大电路的工作原理和特点，我们可以更好地理解和应用这一电路。

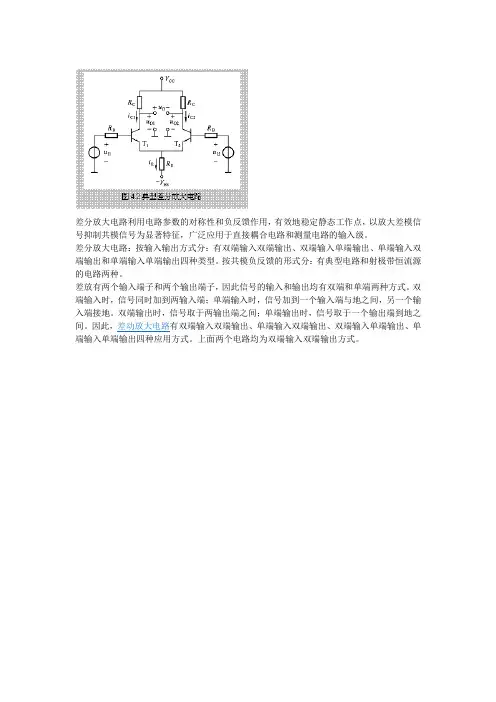

差分放大电路利用电路参数的对称性和负反馈作用，有效地稳定静态工作点，以放大差模信

号抑制共模信号为显著特征，广泛应用于直接耦合电路和测量电路的输入级。

差分放大电路：按输入输出方式分：有双端输入双端输出、双端输入单端输出、单端输入双

端输出和单端输入单端输出四种类型。按共模负反馈的形式分：有典型电路和射极带恒流源

的电路两种。

差放有两个输入端子和两个输出端子，因此信号的输入和输出均有双端和单端两种方式。双

端输入时，信号同时加到两输入端；单端输入时，信号加到一个输入端与地之间，另一个输

入端接地。双端输出时，信号取于两输出端之间；单端输出时，信号取于一个输出端到地之

间。因此，差动放大电路有双端输入双端输出、单端输入双端输出、双端输入单端输出、单

端输入单端输出四种应用方式。上面两个电路均为双端输入双端输出方式。

三极管 差分电路

三极管差分电路是一种常见的电路配置，广泛应用于放大、开关和比较等电路中。它由两个三极管组成，其中一个三极管被称为输入三极管，另一个被称为输出三极管。它通过巧妙地控制输入信号，在输出端产生差分信号，实现信号放大或信号处理的功能。

差分电路的基本原理是利用输入三极管的两个输入端分别接收两个输入信号，通过控制输入信号的差异，使得输出端产生差分信号。这种差分信号可以用来放大信号、消除噪声或进行信号比较等操作。差分电路通常采用共射放大器的结构，输入信号通过耦合电容耦合到基极，输出信号从集电极输出。

差分电路的工作原理可以用以下几个步骤来解释：首先，输入信号经过耦合电容通过基极输入到输入三极管中，基极电流的变化会导致集电极电流的变化。然后，输出三极管的基极电流也会受到输入信号的影响，从而改变集电极电流。最后，在输出端可以测量到两个三极管集电极电流之间的差异，即差分信号。

差分电路具有许多优点。首先，它可以提高电路的抗干扰能力，因为噪声信号通常会在两个输入端同时出现，而差分电路可以通过差分信号的方式将噪声信号抵消掉。其次，差分电路可以实现较大的信号增益，因为两个三极管的放大倍数相互作用，产生了更大的放大效果。此外，差分电路还可以实现电路的开关功能，通过控制输入信号的大小和极性，可以实现对输出信号的控制。

然而，差分电路也存在一些问题。首先，差分电路对输入信号的要求较高，需要两个输入信号具有一定的差异性才能产生有效的差分信号。其次，差分电路的设计和调试相对较为复杂，需要合理选择工作点和参数，以实现最佳的差分效果。

在实际应用中，差分电路被广泛应用于放大、开关和比较等电路中。例如，在音频放大器中，差分电路可以实现对音频信号的放大和处理；在通信系统中，差分电路可以用来抑制噪声和提高信号传输质量；在模拟电子设备中，差分电路可以用来进行模拟信号的比较和处理。

三极管差分电路是一种重要的电路配置，具有抗干扰能力强、信号增益大和开关功能等优点。它在各个领域的电子设备中都得到了广泛的应用。对于电子工程师来说，了解差分电路的原理和应用是非常重要的，可以帮助他们更好地设计和调试电路，提高电路的性能和可靠性。
