从电路结构上说，差动放大电路由两个完全对称的单管放大电路组成。
由于电路具有许多突出优点，因而成为集成运算放大器的基本组成单元。
一、差动放大电路的工作原理最简单的差动放大电路如图7-4所示，它由两个完全对称的单管放大电路拼接而成。
在该电路中，晶体管T1、T2型号一样、特性相同，RB1为输入回路限流电阻，RB2为基极偏流电阻，RC为集电极负载电阻。
输入信号电压由两管的基极输入，输出电压从两管的集电极之间提取(也称双端输出)，由于电路的对称性，图7-4 最简单的差动放大电路C2，即。
由以上分析可知，在理想情况下，由于电路的对称性，输出信号电压采用从两管集电极间提取的双端输出方式，对于无论什么原因引起的零点漂移，均能有效地抑制。
抑制零点漂移是差动放大电路最突出的优点。
但必须注意，在这种最简单的差动放大电路中，每个管子的漂移仍然存在。
2．动态分析差动放大电路的信号输入有共模输入、差模输入、比较输入三种类型，输出方式有单端输出、双端输出两种。
(1)共模输入。
在电路的两个输入端输入大小相等、极性相同的信号电压，即，这种输入方式称为共模输入。
大小相等、极性相同的信号为共模信号。
很显然，由于电路的对称性，在共模输入信号的作用下，两管集电极电位的大小、方向变化相同，输出电压为零(双端输出)。
说明差动放大电路对共模信号无放大作用。
共模信号的电压放大倍数为零。
(2)差模输入。
在电路的两个输入端输入大小相等、极性相反的信号电压，即ui1= -ui2 ,这种输入方式称为差模输入。
大小相等、极性相反的信号，为差模信号。
，导致集电极电位下降T2管的集电极电流减小，导致集电极电位升高(，由于 = ，若其输出电压为uo = Au(ui1- ui2).ui1 - ui2的差值为正，说明炉温低于1 000 ℃，此时uo为负值；反之，uo为正值。
我们就可利用输出电压的正负去控制给炉子降温或升温。
差动放大电路是依靠电路的对称性和采用双端输出方式，用双倍的元件换取有效抑制零漂的能力。
差动输入放大电路
1.电路组成

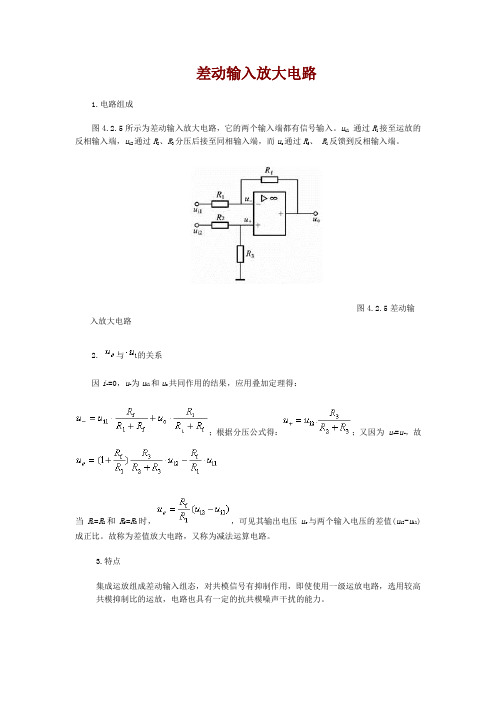

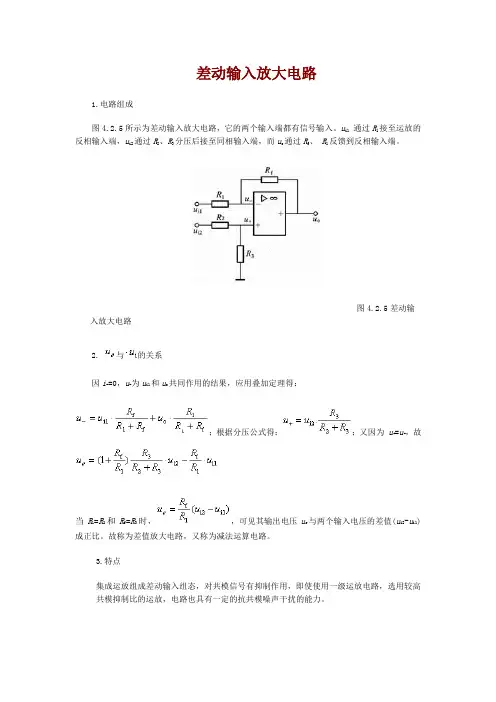

图4.2.5所示为差动输入放大电路，它的两个输入端都有信号输入。
u i1通过R1接至运放的反相输入端，u i2通过R2、R3分压后接至同相输入端，而u o通过R f、R1反馈到反相输入端。
图4.2.5差动输入放大电路
2. 与的关系
因i-=0，u-为u i1和u o共同作用的结果，应用叠加定理得：
；根据分压公式得：；又因为u+=u-，故
当R1=R2和R f=R3时，，可见其输出电压u o与两个输入电压的差值(u i2-u i1)成正比。
故称为差值放大电路，又称为减法运算电路。
3.特点
集成运放组成差动输入组态，对共模信号有抑制作用，即使使用一级运放电路，选用较高共模抑制比的运放，电路也具有一定的抗共模噪声干扰的能力。
差动放大电路一、概述差动放大电路又叫差分电路，他不仅能有效的放大直流信号，而且能有效的减小由于电源波动和晶体管随温度变化多引起的零点漂移，因而获得广泛的应用。
特别是大量的应用于集成运放电路，他常被用作多级放大器的前置级。
基本差动放大电路由两个完全对称的共发射极单管放大电路组成，该电路的输入端是两个信号的输入，这两个信号的差值，为电路有效输入信号，电路的输出是对这两个输入信号之差的放大。
设想这样一种情景，如果存在干扰信号，会对两个输入信号产生相同的干扰，通过二者之差，干扰信号的有效输入为零，这就达到了抗共模干扰的目的。
二、基本电路图差动放大电路的基本电路图上图为差动放大电路的基本电路图[1]三、差动放大电路的工作原理1、差动放大电路的基本形式对电路的要求是：两个电路的参数完全对称两个管子的温度特性也完全对称。
它的工作原理是：当输入信号Ui=0时，则两管的电流相等，两管的集点极电位也相等，所以输出电压Uo=UC1-UC2=0。
温度上升时，两管电流均增加，则集电极电位均下降，由于它们处于同一温度环境，因此两管的电流和电压变化量均相等，其输出电压仍然为零。
它的放大作用（输入信号有两种类型）（1）共模信号及共模电压的放大倍数 Auc共模信号---在差动放大管T1和T2的基极接入幅度相等、极性相同的信号。
如图（2）所示共模信号的作用，对两管的作用是同向的，将引起两管电流同量的增加，集电极电位也同量减小，因此两管集电极输出共模电压Uoc为零。
因此：。
于是差动电路对称时，对共模信号的抑制能力强字串3（2）差模信号及差模电压放大倍数 Aud差模信号---在差动放大管T1和T2的基极分别加入幅度相等而极性相反的信号。
如图（3）所示差模信号的作用，由于信号的极性相反，因此T1管集电极电压下降，T2管的集电极电压上升，且二者的变化量的绝对值相等，因此：此时的两管基极的信号为：所以：，由此我们可以看出差动电路的差模电压放大倍数等于单管电压的放大倍数。
