热电偶温差电动势实验报告热电偶温差电动势实验报告引言：热电效应是热力学和电磁学的交叉领域，其研究对于能量转换和温度测量具有重要意义。
热电偶作为一种常见的温度传感器，广泛应用于工业生产、科学研究以及家用电器等领域。
本实验旨在通过测量热电偶的温差电动势，探究热电效应的基本原理和应用。
实验原理：热电效应是指在两个不同材料的接触点上，由于温度差异而产生的电势差。
其中最常见的热电效应包括塞贝克效应、珀尔效应和庞加莱效应。
本实验主要关注塞贝克效应。
塞贝克效应是指当两种不同材料的接触点处于不同温度时，由于材料本身的热导率不同，产生的电子迁移导致电势差。
热电偶就是利用这种效应来测量温度的一种装置。
热电偶通常由两种不同金属的导线组成，这两种金属分别称为热电偶的热电极和冷电极。
实验步骤：1. 准备实验所需材料和仪器，包括热电偶、温度计、电压表等。
2. 将热电偶的热电极和冷电极分别连接到电压表的正负极。
3. 将热电偶的热电极和冷电极分别置于不同温度的环境中，待温度稳定后记录电压表的读数。
4. 将热电极和冷电极的位置调换，重复步骤3。
5. 根据实验数据计算热电偶的温差电动势。
实验结果与分析：通过实验记录的数据，我们可以得到不同温度下的电压读数。
根据实验原理，我们知道热电偶的温差电动势与温度差成正比。
因此，我们可以利用实验数据绘制出热电偶温差电动势与温度差的关系曲线。
在实验过程中，我们还发现热电偶的材料选择对实验结果有一定影响。
不同的金属导线具有不同的热电特性，因此在应用中需要根据具体需求选择合适的热电偶材料。
实验应用：热电偶作为一种常见的温度传感器，广泛应用于工业生产和科学研究中。
其应用领域包括但不限于以下几个方面：1. 工业自动化控制：热电偶可以用于测量工业生产过程中的温度变化，以实现自动化控制和保护设备安全。
2. 热工测量：热电偶可以用于测量各种热工设备中的温度，如锅炉、炉窑等，以确保设备正常运行。
3. 科学研究：热电偶广泛应用于科学研究中的温度测量，如物理实验、化学实验等。
交变热源自然温差发电原理与系统动态仿真的开题报告一、研究背景及意义交变热源自然温差发电是一种利用自然温差产生电能的新型清洁能源。
其原理是通过介质流体在温差作用下产生循环流动，将热膨胀和冷缩能量转化为机械能，再通过压电把机械能转化为电能。
相对于传统的热力发电，交变热源自然温差发电具有不污染、低噪声、低维护成本等优点，属于可持续的清洁能源。
因此，交变热源自然温差发电引起越来越多的关注，成为新型清洁能源的研究热点。
交变热源自然温差发电原理涉及热学、流体力学、力学、电学等多领域知识。
在研究交变热源自然温差发电的过程中，需要建立系统动态仿真模型，以实现对系统的优化设计和性能分析，为后续的工程应用提供技术基础。
因此，开展交变热源自然温差发电系统动态仿真的研究具有重要的理论和应用价值。
二、研究内容及目标本课题主要针对交变热源自然温差发电原理进行系统性的研究，并建立其系统动态仿真模型。
研究内容包括：1.分析交变热源自然温差发电的原理、特点和优缺点，确定其系统结构、工作参数及运行要求。
2.对交变热源自然温差发电系统进行建模，建立相应的系统动态仿真模型，并采用欧拉-拉格朗日方法进行数学建模。
3.通过对系统的仿真模拟和参数分析，优化系统结构及工况，提高能量转换效率和稳定性。
本课题旨在建立交变热源自然温差发电系统的动态仿真模型，为该技术的发展提供理论基础。
同时，通过模拟分析，提出系统的优化设计及改进方案，实现能量转换效率的提高，为该技术的工程应用提供科学依据。
三、研究方法及步骤1.文献综述：对交变热源自然温差发电原理、系统结构、特点及典型应用进行系统的综述研究。
2.数学建模：对交变热源自然温差发电系统进行建模，并提出欧拉-拉格朗日数学建模方法。
3.系统动态仿真：采用欧拉-拉格朗日法建立交变热源自然温差发电系统的运动方程，并进行数值模拟和仿真分析。
4.性能优化：根据仿真分析结果，对系统进行优化设计和改进，提高能量转换效率和稳定性。
小型温差发电技术研究
温差发电是一种利用不同温度之间的热力学电势差来产生电能的技术。
它可以利用自
然界中多种物质的热力学性质来进行发电，比如利用太阳辐射、地热、海水淡化等能源。
传统的温差发电技术主要是利用高低温差来驱动热机，进而产生电能。
但是由于其效
率低下、设备复杂、成本高昂等问题，目前得到的应用较少。
近年来，小型温差发电技术
的出现为利用温差进行发电提供了一种新思路。
其核心是利用铁电材料在不同温度之间会
发生形变的性质，进而产生电能。
小型温差发电技术的优势在于其体积小、成本低、效率高、寿命长等特点。
同时，它
可以适应不同的环境和应用场景，比如可以用于智能穿戴设备、智能家居、物联网、环境
监测等领域。
目前，小型温差发电技术主要采用了新型材料设计和微型制造技术。
首先，选择具有
铁电性的材料，如钛酸锆、钛酸铅等，使其在不同温度之间发生形变，并利用压电效应产
生电压。
其次，采用微纳制造技术，将铁电材料制成微型结构，以提高效率和稳定性。
最后，将微型结构和电路连成整体，形成小型温差发电器件。
小型温差发电技术的发展还面临一些挑战。
例如如何提高效率、优化结构设计、减小
功耗等等。
针对这些问题，需要开展进一步的研究和实验，并不断改进技术。
总而言之，小型温差发电技术是一项具有重要意义的技术领域。
随着技术的不断成熟，其将会在各个领域得到更广泛的应用。
实验报告-温差电动势的测量大学物理实验报告实验3-7 温差电动势的测量一、实验目的：测量热电偶的温差电动势。
二、实验器材：UJ31型箱式电位差计、热电偶、光点式或数字式验流计、标准电池、直流稳压电源、温度计、电热杯、带温度显示的水浴锅、保温杯。
三、实验原理：1、热电偶两种不同金属组成一闭合回路时，若两个接点A、B处于不同温度T0和T，则在两接点A、B间产生电动势，称为温差电动势，这种现象称为温差现象。
温差电动势ε的大小除和热电偶材料的性质有关外，另一决定的因素就是两个接触点的温度差（T-T0）。
电动势与温差的关系比较复杂，当温差不大时，取其一级近似可表示为ε =C（T-T0）式中C为热电偶常数(或称温差系数），等于温差1℃的电动势，其大小决定于组成热电偶的材料。
热电偶可制成温度计。
为此，先将T0固定用实验方法确定热电偶的ε-T关系，称为定标。
定标后的热电偶与电位差计配合可用于测量温度。
与水银温度计相比，温差电偶温度计具有测量范围大（-200～2000℃），灵敏度和准确度高，便于实验遥测和A/D变换等一系列优点。
2、电位差计电位差计时准确测量电势差的仪器，其精度很高。
用伏特表测量电动势x E，伏特表读数为U=x E-IR，其中R为伏特表内阻。
由于U<x E,故用伏特表不能准确测量电动势。
只有当I=0时，端电压U才等于电动势x E。
降温电动势 /mV五、数据记录：表3-7-1 测量数据表六、数据处理1、利用最小二乘法定出温差系数C 。
根据表3-7-1 测量数据表的数据，作图有：由上图可知，热电偶的温差系数为C=4.34×10-2mV/K 热电偶的ε-T 关系为ε为ε=4.34×10-2T-13.186 （1）热端温度T /℃ 61 65 69 73验证组77 81 验证组85 897583 开尔文温标T/K 334 338 342 346 348 350 354 356 358 362 降温电动势ε/mV1.29 1.47 1.66 1.82 1.90 1.98 2.15 2.25 2.35 2.512、ε-T 关系的验证。

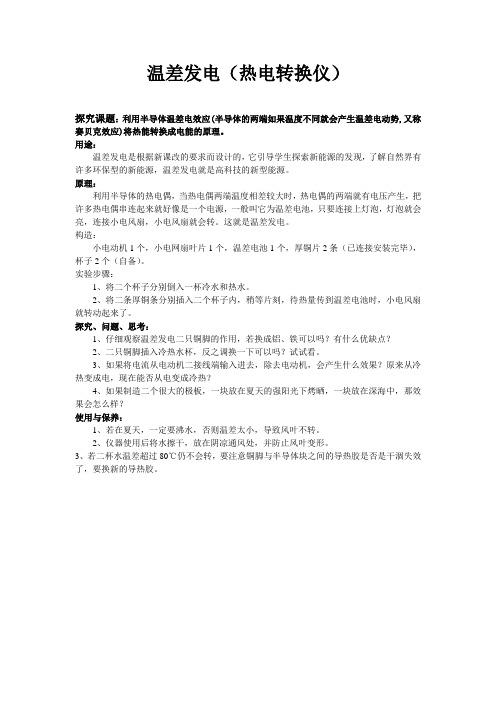

温差发电（热电转换仪）
探究课题：利用半导体温差电效应(半导体的两端如果温度不同就会产生温差电动势,又称赛贝克效应)将热能转换成电能的原理。
用途：
温差发电是根据新课改的要求而设计的，它引导学生探索新能源的发现，了解自然界有许多环保型的新能源，温差发电就是高科技的新型能源。
原理：
利用半导体的热电偶，当热电偶两端温度相差较大时，热电偶的两端就有电压产生，把许多热电偶串连起来就好像是一个电源，一般叫它为温差电池，只要连接上灯泡，灯泡就会亮，连接小电风扇，小电风扇就会转。
这就是温差发电。
构造：
小电动机1个，小电网扇叶片1个，温差电池1个，厚铜片2条（已连接安装完毕），杯子2个（自备）。
实验步骤：
1、将二个杯子分别倒入一杯冷水和热水。
2、将二条厚铜条分别插入二个杯子内，稍等片刻，待热量传到温差电池时，小电风扇就转动起来了。
探究、问题、思考：
1、仔细观察温差发电二只铜脚的作用，若换成铝、铁可以吗？有什么优缺点？
2、二只铜脚插入冷热水杯，反之调换一下可以吗？试试看。
3、如果将电流从电动机二接线端输入进去，除去电动机，会产生什么效果？原来从冷热变成电，现在能否从电变成冷热？
4、如果制造二个很大的极板，一块放在夏天的强阳光下烤晒，一块放在深海中，那效果会怎么样？
使用与保养：
1、若在夏天，一定要沸水，否则温差太小，导致风叶不转。
2、仪器使用后将水擦干，放在阴凉通风处，并防止风叶变形。
3、若二杯水温差超过80℃仍不会转，要注意铜脚与半导体块之间的导热胶是否是干涸失效了，要换新的导热胶。
小型温差发电技术研究小型温差发电技术是指利用温差的存在来进行能量转换的一种技术。
温差是指两个相邻的物体或两个相邻环境之间的温度差，温差的存在可以用来产生热能和冷能之间的能量传导，进而产生电能。
小型温差发电技术的研究主要集中在如何高效地利用温差来发电，以满足一些微型电子设备、传感器等小型功耗设备的电力需求。
研究人员主要关注以下几个方面的问题：首先是材料的选择。
为了实现高效的温差发电，需要寻找到一种具有良好热导率和电导率的材料。
研究者通常选择一种半导体材料作为热电材料，因为这种材料具有较高的热导率和较低的电导率，可以实现较高的效能。
目前使用最广泛的热电材料是铋锑系化合物和硅锗系化合物等。
其次是温差发电的机制研究。
温差发电的原理是通过热电效应将温差转化为电能。
热电效应包括Seebeck效应、Peltier效应和Thomson效应。
Seebeck效应是指在两个温度不同的结点之间会产生电压差，这个电压差被称为Seebeck电动势。
Peltier效应是指当有电流通过两个相距很近的导体时，会在它们之间产生热流，产生热流的导体处于高温侧，吸收热量，而处于低温侧释放热量。
Thomson效应是指当电流通过导体时，导体的温度发生变化，这种现象称为Thomson效应。
研究人员通过对这些效应的研究，可以找到更好的温差发电机制，以提高发电效率。
研究人员还研究如何优化温差发电的结构和设计。
温差发电器件的结构设计直接影响到发电效率和性能。
研究人员通过改变发电器件的层数、材料的厚度和面积等参数，来改善发电效果。
还可以利用纳米技术来制备纳米级的发电器件，以提高发电效率。
研究人员还探索了如何提高温差发电的可靠性和稳定性。
温差发电技术在实际应用中面临着一些挑战，如温度不稳定、材料老化等问题。
研究人员通过改进材料的稳定性，提高装置的抗氧化能力和耐高温能力，来解决这些问题。
小型温差发电技术研究涉及材料选择、机制研究、结构设计和可靠性等方面，通过对这些问题的深入研究和优化，可以提高温差发电的效率和可靠性，推动该技术的广泛应用。
小型温差发电系统研究与实现共3篇小型温差发电系统研究与实现1小型温差发电系统研究与实现随着能源危机的日益严重，人们开始寻找新的、可持续的能源来源，其中温差发电逐渐受到人们的关注。
温差发电是利用不同温度下的热差产生电力的一种新型绿色能源，广泛应用于微型电子器件、太阳能电池、传感器等设备中。
本文旨在探讨小型温差发电系统的研究与实现。
一、温差发电机的工作原理温差发电机的工作原理是基于热电效应，即在两个恒定温度下，当两种不同材料之间形成温度差时，就会产生电势差。
这个电势差越大，则温差发电机的输出电能也就越高。
二、小型温差发电系统的设计小型温差发电系统由三个部分组成：热源、冷源和热电转换器。
其中，热源和冷源可以是自然热源，例如太阳能、自然气温差等；也可以是人工调节的热源和冷源，例如温度控制器、Peltier制冷片等。
热电转换器包括热电堆、金属线导体等，其作用是将温度差转化为电能和热能。
三、小型温差发电系统的实现小型温差发电系统的实现需要考虑以下几点：1.材料选择温差发电机的输出电势差取决于热电材料的热电系数和电阻的大小。
在选材时需要综合考虑两个方面，即热电效率和成本。
常用的热电材料有bismuth telluride（Bi2Te3）、lead telluride（PbTe）等。
2.热源和冷源的选择在设计小型温差发电系统时，热源和冷源的选择也十分重要。
在自然热源较为充足的情况下，可以考虑使用太阳能板作为热源，用水或空气作为冷源。
如果需要人工调节，可以使用温度控制器和Peltier制冷片来控制温度。
3.电路设计在实现小型温差发电系统时，还需要进行电路设计。
一般来说，热电转换器的输出电流较小，需要进行电压升降或电压调整等电路设计，以保证稳定的输出电压。
四、小型温差发电系统的应用小型温差发电系统的应用广泛，例如在军事、民用领域中的智能传感器、医疗健康领域中的体温监测器等。
此外，小型温差发电系统还有望应用于汽车尾气废热回收、太空探索等领域。
1为简单的温差发电元件（或称温差电池），N型半导体1和P型半导体2在一端用金属片3连接起来，另一端接负载电阻R。
当一端加热至温度T1，而另一端保持在温度T0时，回路中产生温差电动势，使负载电阻上有电流I流过，根据塞贝克定律式中α为电池两臂温差电动势率之和，r为两臂的内阻之和。
r＝(ρ1/s1+ρ2/s2)l式中ρ1、ρ2、 s1、s2分别表示两臂的电阻率和横截面积；l表示两臂的长度。
负载电阻上得到的功率为温差发电效率的定义是外电路中得到的有用电能I2R与热源所消耗的能量之比。
热源消耗的能量包括以下几项：① 在热端吸收的珀尔帖热Q1Q1＝α2T1(T1-T0)/(R+r)② 由热端传导到冷端的热量QmQm＝K(T1-T0)式中K为热导K＝(λ1s1+λ2s2)/l式中λ1、λ2分别为两臂的热导率。
③ 温差电池内部，电流I流过所放出的焦耳热中，有一半将转移到热端，因而把功率还给热源。
汤姆逊热较小，可以忽略不计。
在最大输出功率条件下，即R＝r时，温差电池的效率为式中称为温差材料的品质因数。
如果选则得最大效率为因此，温差发电机的效率主要取决于热端和冷端的温度和温差发电材料的品质因数Z，Z值还强烈地依赖于温度，因而对于不同的工作温度需要选取不同的材料。
最早用的温差发电材料为ZnSb合金(P型),用康铜片(N型)连接，其热端温度可达400。
Bi2Te3-Bi2Se3固溶体(N型)和Bi2Te3-Sb2Te3固溶体在0～300范围内具有较高品质因数(),是较好的低温温差发电材料。
在300到600的中等温区,常采用PbTe或PbTe与SnTe或 PbSe的固溶体、GeTe、AgSbTe2等作温差发电材料。
600以上的高温发电材料有Ge-Si合金、MnTe等。
人们对稀土元素的硫化物、碳硼化合物以及In-Ga-As系已作了较多的研究。
在温差发电机中，在较大温差下，为了使温差电池臂的所有部分都具有较高品质因数，可采取“分段”的办法,处于不同温度的电偶臂的各段,采用不同材料或不同成分。
篇一：低温差发电的原理与应用低温差发电的原理与应用1 温差发电的基本原理温差电效应是德国科学家塞贝克于1821年首先发现的，人们称之为塞贝克 (seebeck)效应，即两种不同的金属构成闭合回路，当两个接头存在温差时，回路中将产生电流，这一效应为温差发电技术奠定了基础。
如图1所示，a、b 两种不同导体构成的回路，如果两个结点所处的温度不同(t1和t2不等)，回路中就会有电动势存在，这便是温差发电技术的理论基础。
当结点间的温度差在一定范围内，存在如下关系：式中：--回路产生的电势； --所用两种导体材料的相对塞贝克系数。
用于低温(3000c 以下)的bi2te3 及其固溶体合金，应该保证室温(300k)下的热电材料的zt>3。
热电转换材料领域现已取得重要的进展，包括绝缘层和导电层交叉分层、特定层的电荷与自旋态的优化设计和结构钠米化等，现在已经把热电材料的zt提高到接近3。
自1821年seebeck 发现塞贝克效应以来，国外对温差发电进行了大量的研究，1947年，第一台温差发电器问世，效率仅为 1.5％。
1953年，loffe院士研究小组成功研制出利用煤油灯、拖拉机热量作热源的温差发电装置，在用电困难地区作小功率电源之用。
到2o世纪60年代末，前苏联先后制造了1000多个放射性同位素温差发电器(rtg)，广泛用于卫星电源、灯塔和导航标识，其平均使用寿命超过10年，可稳定提供7～30v，80w的功率。
美国也不甘落后，其开发的rtg 输出功率为2.7～3o0w，最长工作时间已超3o年。
1961年6月美国snap一3a能源系统投入使用，输出功率为2.7w，发电效率5.1％。
1977年发射的木星、土星探测器上使用的rtg，输出功率已达到 155w。
20世纪80年代初，美同又完成500～1000w军用温差发电机的研制，并于8o年代末正式进入部队装备。
近年来，对低品位热源的利用成为温差发电技术研究的大方向。
“温差电效应”制冰实验目的本实验测量不同材料的金属温差电动势，并根据温差电动势排列出温差电序；研究串联后的温差总电动势和各分电动势的关系；用两种不同金属组成一个温差电偶进行定标与测温；利用佩尔捷效应制冰，以及利用泽贝克效应发电。
实验装置保护两种金属连接的固定板（温差电偶，如图1所示）、保温杯、“温差电效应”制冰实验装置、“温差电效应”发电实验装置、数码显示测温仪、手持式红外测温仪、数字毫伏表、稳压电源等。
实验内容1：测量不同材料的金属温差电动势，并排列出温差电序 实验步骤1. 调零：用导线短路毫伏表。
调节“调零”旋钮，使毫伏表置零。
2. 如图2所示，保温杯内注入热水，测出热水的水温。
盖上盖子，将温差电偶板（如铜与锡）放入保温杯内。
金属A 与金属B 另一端处于常温下，并与毫伏表相连接，记录此时毫伏表读数。
3. 几个不相同的温差电偶板分别放入保温杯内，重复上述操作，对应测出电动势大小。
根据测得的大小、正负排出金属温差序列。
实验现象70.2℃下测得不同温差电偶板的电动势大小如下表所示：其中金属A 接毫伏表正极，金属B 接毫伏表负极。
图1图2：温差电动势的测量实验分析1．产生电动势的原因：当A与B两种不同材料导体（或导电类型不同的半导体）连接组成闭合回路时，如果两个接触处的温度（T1、T2）不同，则回路中就有电流产生，在回路中存在电动势。
如图3所示。
这种电流称为温差电流（也称热电流）；这种电动势称为温差电动势（也称热电动势），这种现象称为“泽贝克效应”。
图3其原理是：当两种原子核外电子数目不同的金属有了分子渗透之后，在结合面，当核外电子受到温度扰动之后，一种金属的核外电子迁移到另一种金属方面去，导致失掉电子的金属呈现正极性电位，得到电子的金属呈现负电位，由此产生电位差。
2．图3中金属A与金属B的长短是否对回路电流大小或电动势有影响？查资料知，温差电动势的大小只与工作端和参考端的温差及电极材料有关，与电极的长度、直径无关。
