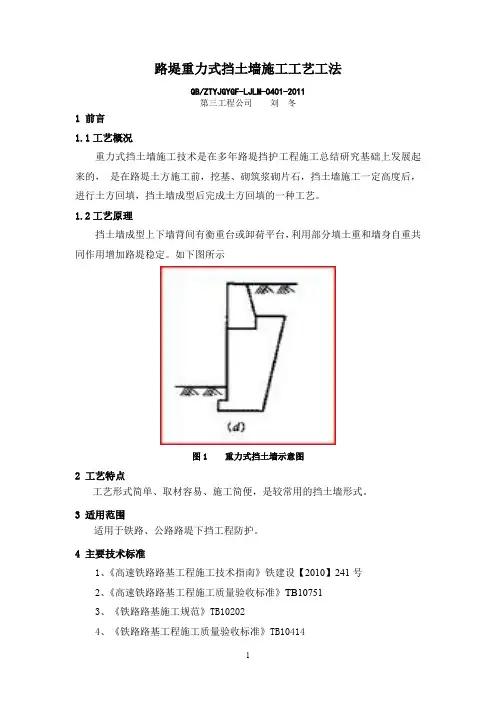

路堤重力式挡土墙施工工艺工法QB/ZTYJGYGF-LJLM-0401-2011第三工程公司刘冬1 前言1.1工艺概况重力式挡土墙施工技术是在多年路堤挡护工程施工总结研究基础上发展起来的，是在路堤土方施工前，挖基、砌筑浆砌片石，挡土墙施工一定高度后，进行土方回填，挡土墙成型后完成土方回填的一种工艺。

1.2工艺原理挡土墙成型上下墙背间有衡重台或卸荷平台，利用部分填土重和墙身自重共同作用增加路堤稳定。

如下图所示图1 重力式挡土墙示意图2 工艺特点工艺形式简单、取材容易、施工简便，是较常用的挡土墙形式。

3 适用范围适用于铁路、公路路堤下挡工程防护。

4 主要技术标准1、《高速铁路路基工程施工技术指南》铁建设【2010】241号2、《高速铁路路基工程施工质量验收标准》TB107513、《铁路路基施工规范》TB102024、《铁路路基工程施工质量验收标准》TB104145、《公路路基施工技术规范》JTG F106、《公路工程质量检验评定标准》JTG F80/17、《公路土工试验规程》JTG E408、《铁路工程土工试验规程》TB101025 施工方法测放基坑开挖线，人工配合机械开挖基坑，人工砌筑浆砌片石至一定高度，回填墙背。

两道工序循环施工，直至挡墙完成。

6 工艺流程及操作要点6.1施工工艺流程（见图2）6.2操作要点6.2.1 准备工作熟悉施工图，现场核对地形地貌，当设计图与实际情况不相符时，应及时报批处理。

依据工程量、工程特点、工期要求以及施工条件，编制实施性施工组织设计、作业指导书，对操作人员进行技术交底。

6.2.2 测量放样根据施工图划分施工段，精确测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面，每根轴线均应在基线两端延长线上设置护桩。

一般在直线段每15～20m设一护桩，曲线段每5～10m设一护桩，并应根据地形和施工放样的实际需要增补横断面。

放桩位时，应测定中心桩及挡土墙的基础地面高程，临时水准点应设置在施工干扰区域之外，施测结果应符合精度要求并与相邻路段水准点相闭合。

公路设计挡土墙的施工工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!公路设计挡土墙的施工工艺流程与注意事项挡土墙在公路设计中起着重要的作用，它不仅可以保护路基、提高公路的稳定性，还可以美化道路景观。

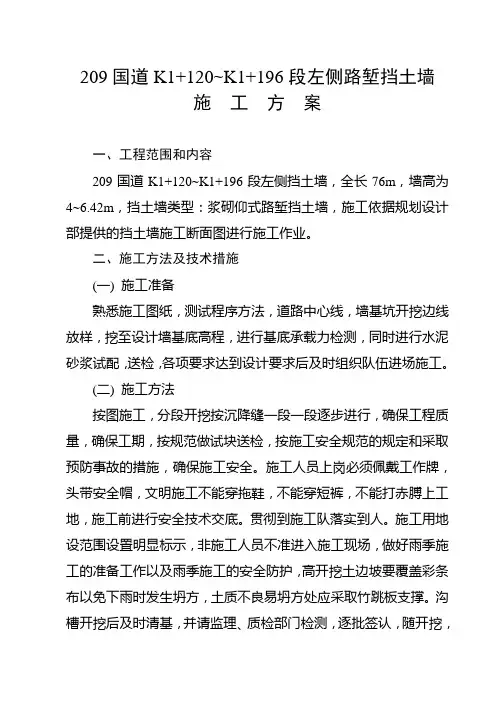

209国道K1+120~K1+196段左侧路堑挡土墙施工方案一、工程范围和内容209国道K1+120~K1+196段左侧挡土墙，全长76m，墙高为4~6.42m，挡土墙类型：浆砌仰式路堑挡土墙，施工依据规划设计部提供的挡土墙施工断面图进行施工作业。

二、施工方法及技术措施(一) 施工准备熟悉施工图纸，测试程序方法，道路中心线，墙基坑开挖边线放样，挖至设计墙基底高程，进行基底承载力检测，同时进行水泥砂浆试配，送检，各项要求达到设计要求后及时组织队伍进场施工。

(二) 施工方法按图施工，分段开挖按沉降缝一段一段逐步进行，确保工程质量，确保工期，按规范做试块送检，按施工安全规范的规定和采取预防事故的措施，确保施工安全。

施工人员上岗必须佩戴工作牌，头带安全帽，文明施工不能穿拖鞋，不能穿短裤，不能打赤膊上工地，施工前进行安全技术交底。

贯彻到施工队落实到人。

施工用地设范围设置明显标示，非施工人员不准进入施工现场，做好雨季施工的准备工作以及雨季施工的安全防护，高开挖土边坡要覆盖彩条布以免下雨时发生坍方，土质不良易坍方处应采取竹跳板支撑。

沟槽开挖后及时清基，并请监理、质检部门检测，逐批签认，随开挖，随下基，随砌筑，并及时分层回填墙背土，并夯实，按设计要求间距，留出伸缩（沉降）缝，具体位置如挡墙正面图所示：分别设在K1+140、K1+160 、K1+180之处。

并按规定要求的挡墙断面（坡度）砌筑平整，缝成直线，为此可设立临时标准样架作准绳，使墙面正直整齐，做好场地临时排水。

砌石工程的材料应符合规范要求，砂石洁净，砂浆强度不低于设计标号，拌和均匀，色泽一致，稠度适当，和易性适中。

砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度不大于3cm，上下层错缝（竖缝）距离不小于8cm，尽量使每层石料顶面自身形成一个较平整的水平面，砌石时，一般应按平面上先砌角石，再砌面石，最后砌填腹石的顺序进行，其空隙必须用砂浆挤填密实，严禁通缝，叠砌，贴砌和浮塞，砌体勾缝应牢固美观，其宽厚要求基本相称。

九环东线公路隐患整治工程（平武段）路堑挡土墙施工方案施工方案编制：复核：审核：四川豪特路桥工程有限公司二0一四年四月路堑挡土墙施工方案一、编制依据1.《公路路基施工技术规范》JTGF10-20062.《公路工程质量检验评定标准》JTG F80/1-20043.设计路堑挡土墙标准图纸。

4.现场踏勘调查资料。

二、工程概况该段路堑挡土墙共38道，合计3620m3。

墙身及基础均采用C20片石混凝土。

三、施工组织1、施工准备1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。

1.2挡土墙片石掺加量严禁超过20％，片石抗压强度不小于30Mpa.1.3 C20砼采用现场拌合。

1.4布置材料堆放场地及备料。

1.5水采用饮用水。

1.6主要机械：JS500砼搅拌机4台、挖掘机1台。

1.7施工班组：组长黄厚龙。

1.8混泥土配合比：砂浆配合比（水泥：水：砂：碎石=1：0.6：2.55：3.38）已通过监理试验室验证批准。

2、施工工艺流程（见下图）施工准备测量放线流水导流（如有）基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护3、施工方案3.1施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。

3.1.2清除挡土墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。

3.2开挖3.2.1基槽开挖采用1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。

机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。

3.3基础施工3.3.1片石混凝土采用沿槽浇筑，浇筑过程中,严格控制配合比,砼中片石的掺量控制在20%范围以内。

片石用人工摆放，分散布置。

3.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。
