电除尘器安装使用操作手册第一章工作原理电除尘器室在两个曲率半径相差很大的阳极板和阴极线上，通以高压直流电，维持一个足以使气体电离的静电场。
气体电离后所产生的电子、阴离子和阳离子，吸附在通过电场的粉尘上，而使粉尘获得荷电。
荷电粉尘在电场力的作用下，便向电极性相反的电极运动而沉积在电极上，以达到粉尘和气体分离的目的。
当沉积在电极上的粉尘厚度达到一定的厚度时，通过振打使其以片状脱落，被振落的灰尘落入灰斗中，完成清灰过程。
第二章主要配套件型号、规格和数量1. 微机自控高压供电装置包括：GGAJ02-A/72KV-HW整流变压器、DJ-96高压控制柜、高压阻尼电阻2. 高压隔离开关柜3.穿墙套管4.低压微机自控柜5.振打就地操作箱6.顶部端子箱7.检修箱8.照明箱9.低压操作箱10.联锁箱11.铂热电阻12.阳打减速机13.阴打减速机14.分布板振打减速机16.电动葫芦17.灰斗振动器18.灰斗料位计第三章安装工艺及技术要求一、基础验收会同基础施工单位，根据有关标准验收基础强度并应符合以下要求：1.预埋地脚螺栓无损伤,间距符合设计和安装要求，地脚螺栓的丝扣长度应在可调范围之内。
2.预埋件的位置、尺寸和规格数量符合安装图纸要求。
预埋件埋设牢固可靠，与混凝土结合紧密，用敲击法检查时无空声。
3.基础外形尺寸符合设计要求，二、钢支架安装1.先将球面座按设计要求放置，无误后将地脚螺栓拧紧并点焊，将固定立柱立起用铅垂线找正后加临时斜撑或拉筋予以固定，用同样的方法安装其余的立柱并临时固定，测量柱距、柱顶标高、及对角线其偏差应符合以下规定：名称条件允许偏差（mm）柱距≤10m 3 >10m 7对角≤20m7 >20m 9标高以标准标高±5 各立柱相对 3垂直度每个立柱 5然后在各柱之间加临时拉筋，以保证安装电除尘器底梁时立柱不发生们移或摆动。
二、支承安装及验收(滑动支座)1.先在基础外定出纵轴基准点，每端两点为宜作为电除尘器的安装基准，在以后的安装中以此基准校正各部位坐标。
E高频开关电源模块说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#尊敬的用户：感谢阁下选用本公司产品！我公司的电力模块，是在引进国外电源先进技术的基础上，结合了国内多年高频开关电源在电力系统的运行经验，不断优化设计，改进工艺，提高质量，最新推出的电力操作电源系列产品，广泛适用于35kV～500kV的变电站电力电源中。
Z系列模块为自然冷却型，E系列模块为智能风冷型。
特别说明：E系列模块，采用低功耗设计，模块的体积小，功率密度高！采用温控独立风道的散热方式，模块的温升、防尘、使用寿命等性能，均优于同类的常规的风冷模块。
Z型和E型模块，都是智能化电力电源模块，与监控的接口采用数字量通信方式。
为了提高您的设计和使用效率，请阁下认真阅读下面的内容。
1.技术规格及外观1.1模块的技术规格参数见表1。
表1 Z型和E型电源模块技术规格参数表模块的外观尺寸模块的外观尺寸见图1。
Z型模块 E型模块（括号内尺寸为E22020外观尺寸）图1 模块的外观尺寸2．功能特点优良的兼容性Z型和E型模块，采用的是同一种机芯，具有完全相同的控制方式和功能。
高亮度数码显示Z型和E型模块，面板皆有3位高亮数码管显示屏。
可显示的内容有：输出电压和输出电流，模块的多种运行方式，设置参数，故障状态等。
简化的2按键操作Z型和E型模块的功能、参数设置和数据查阅均可通过面板上的2个按键（键和键）组合完成，使模块面板更为简洁，操作更为方便、可靠。
2.4输入回路设计有谐波抑制、PFC电路输入电网谐波畸变，由PFC电路降到最小，使Z型和E型模块，在电网谐波较严重的地方工作更可靠，对电网的谐波辐射减到最小。
2.5完善的运行功能1）采用监控器控制模块模块完全按监控的读写指令运行。
当模块脱离监控后，模块继续维持原输出状态，经过约4分钟延时后，模块自动转换到浮充状态（出厂设定浮充电压为243V，用户可以重新设定）,以及预设定的限流输出（出厂设定的输出限流值为10A，用户可以重新设定）。
目录1．范围 2 2．引用标准 2 3．概述 2 4．工作原理 3 5．设备简介 3 6．设备的安装和检查调整8 7．设备的安全规程10 8．设备的试运转12 9．设备的操作规程14 10．设备的维修保养及故障处理161、范围规定了电除尘器的使用条件、考核标准、设备调整、试运转、操作、维修保养在故障的方法及安全注意事项。
适用于火电、冶金、造纸、建材和化工等行业用的干式、板式、卧式HZS电除尘器的调试、操作和维修管理。
2、引用标准本说明书的各方应探讨使用下列标准最新版本的可能性。
Q/ZDF02-2005电除尘器安装说明书JB6406-92电除尘器调试运行维修安全技术规范JB5910-1997电除尘器技术条件GB/T133931-2002电除尘器性能测试方法3、概述电除尘器是一种高效节能的烟气净化设备，具有收尘效率高、处理烟气大、使用寿命长、维修费用低等优点，在当前国内外对环保要求越来越高的情况下，电除尘得到了越来越广泛的应用。
在使用电除尘器时必须按电除尘器使用说明书的规定操作。
未涉事项，应按电除尘器产品有关图纸和技术文件的规定处理。
3-1型号说明我公司生产的电除尘顺其主要型号及其意义说明如下：电场数3个电场有效流通面积为54.4M23.2使用条件和考核标准电险尘器可以处理含有腐蚀性物质的烟气（防腐蚀型电除尘器）电除器不宜处理易燃、易爆的烟气。
其使用范围是：烟气处理量：按用户工况参数确定烟气温度：≤400℃承受许用压力：-0.6×104～0P a同极间距：250～600mm入口烟气含尘浓度：≤100g/Nm3其性能考核标准范围是（在符合设计工况条件下）：本体压力降不大于250Pa本体漏风率不大于3%除尘器效率不低于技术协议规定值我公司是根据用户所提供的不同工况条件、烟气特性、地理环境、环保要求等一系列参数来设计电除尘器的。
因此，我公司生产的电除尘器的使用条件和考核标准均需符合技术协议所规定的数据。
电除尘使用维护说明书电除尘使用维护说明书1.引言1.1 目的本文档旨在提供关于电除尘器的详细使用及维护指南，以确保设备的正常运行和延长其使用寿命。
1.2 适用范围本文档适用于所有电除尘器设备的用户和维护人员，包括设备的安装、操作、维护等相关工作。
2.设备概述2.1 设备描述电除尘器是一种用于去除工业废气中颗粒物的设备，通过电静力作用将颗粒物收集在集尘板上，并定期清理。
2.2 设备组成电除尘器由以下主要组成部分构成：- 高压电源：提供电除尘器所需的高压电能。
- 高压电极：产生高电场以使颗粒物带电。
- 集尘板：收集带电的颗粒物。
- 清灰装置：清除集尘板上的颗粒物，并排放出净化后的废气。
3.安装与调试3.1 安装要求- 安装位置：应保持电除尘器与周围设备之间的安全距离，并保证空气流通。
- 电源接入：根据电除尘器的额定功率与电网的电压和电流匹配进行电源接入。
- 主体固定：确保电除尘器在安装过程中牢固固定，避免震动和倾斜。
3.2 调试工作- 供电试运行：将电除尘器所需的电源接入后，进行供电试运行，验证设备是否正常工作。
- 参数调整：根据实际工作情况，调整电除尘器的高压电源和电极的工作参数，以达到最佳除尘效果。
4.操作指南4.1 开机与关闭- 开机：按照设备的操作面板或说明书的指引，正确操作开关，使电除尘器启动。
- 关闭：按照设备的操作面板或说明书的指引，正确操作开关，使电除尘器停止工作。
4.2 日常操作- 监控设备运行情况：定期检查设备的工作状态，如电源接入情况、电压电流参数是否正常等。
- 清理集尘板：根据设备使用情况，定期清理集尘板上的积尘，防止阻塞和影响除尘效果。
- 检查清灰装置：检查清灰装置的工作情况，确保其正常运行。
5.维护与保养5.1 定期检查- 电源线路：检查电源线路是否破损，如有损坏及时更换。
- 清灰装置：检查清灰装置的工作情况，如发现异常及时修理。
- 密封件：检查电除尘器的密封件是否完好，如有老化或破损，及时更换。
电除尘使用维护说明书电除尘使用维护说明书1、前言1.1 目的本文档旨在提供电除尘设备的使用和维护指导，确保设备正常运行和延长设备寿命。
1.2 范围本文档适用于所有使用电除尘设备的人员。
2、设备概述2.1 设备名称电除尘设备2.2 设备功能电除尘设备用于去除空气中的尘埃和颗粒物，提供洁净的工作环境。
2.3 设备组成电除尘设备主要包括电控系统、滤袋装置、风机和排放系统等组成。
3、使用说明3.1 设备开启与关闭3.1.1 设备开启按下电除尘设备主控面板上的开启按钮，设备将开始运行。
3.1.2 设备关闭按下电除尘设备主控面板上的关闭按钮，设备将停止运行。
3.2 设备参数设置根据实际需要，可以在电除尘设备主控面板上设置相关参数，例如风速和定时器等。
3.3 设备操作注意事项- 在操作设备之前，请确保设备周围没有任何杂物阻碍设备正常运行。
- 长时间使用设备时，应定期检查滤袋的过滤效果，及时更换损坏的滤袋。
- 在设备运行过程中，如发现异常情况或故障，请立即停止使用，并联系维修人员进行维修。
4、维护说明4.1 定期清洁每隔一段时间，需对电除尘设备进行清洁，包括：- 清洁设备外壳和过滤器，可使用软布或吸尘器进行清洁。
- 清理滤袋或更换损坏的滤袋。
4.2 定期维护定期维护包括检查设备各部分的运行情况，确保设备正常工作，如：- 检查电控系统的运行状态，确保各个部件正常工作。
- 检查风机的转速和运行噪音，如有异常情况及时处理。
- 检查排放系统，确保废气排放符合相关环保要求。
附件：1、设备操作界面示意图2、设备维护记录表法律名词及注释：1、电除尘：根据《环境保护法》等相关法律法规，电除尘是一种通过电力原理去除空气中尘埃和颗粒物的设备。
2、滤袋装置：用于过滤空气中尘埃和颗粒物的装置，保证空气的洁净度。
3、排放系统：指设备处理后的废气的排放管道和处理流程。

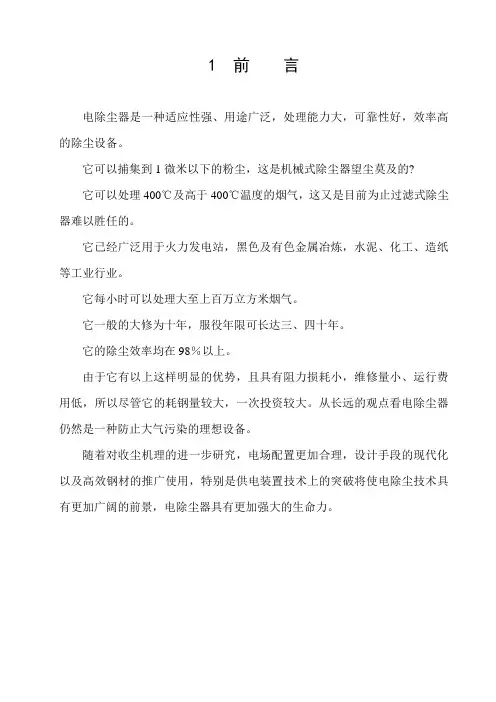

1 前言电除尘器是一种适应性强、用途广泛，处理能力大，可靠性好，效率高的除尘设备。
它可以捕集到1微米以下的粉尘，这是机械式除尘器望尘莫及的?它可以处理400℃及高于400℃温度的烟气，这又是目前为止过滤式除尘器难以胜任的。
它已经广泛用于火力发电站，黑色及有色金属冶炼，水泥、化工、造纸等工业行业。
它每小时可以处理大至上百万立方米烟气。
它一般的大修为十年，服役年限可长达三、四十年。
它的除尘效率均在98％以上。
由于它有以上这样明显的优势，且具有阻力损耗小，维修量小、运行费用低，所以尽管它的耗钢量较大，一次投资较大。
从长远的观点看电除尘器仍然是一种防止大气污染的理想设备。
随着对收尘机理的进一步研究，电场配置更加合理，设计手段的现代化以及高效钢材的推广使用，特别是供电装置技术上的突破将使电除尘技术具有更加广阔的前景，电除尘器具有更加强大的生命力。
2 设备机械本体部分2.1 壳体电除尘器的外壳是一个有一定气密性要求，能够承受一定压力和在一定温度条件下工作的容器。
一般是由钢结构组成，个别情况亦有用混凝土或砖石结构，常规板卧式电除尘器的壳体为一长方体。
2.1.1 它的主要功能a．保证所处理烟气从其间通过，外部空气尽可能少的进入电除尘器内部。
b．承受阳极部分、阴极部分、卸灰系统和进出口变径管的重力载荷以及振打过程中产生的较小的冲击载荷。
c．满足设备在一定温度条件下承受一定压力的要求。
d．能够承受一定的风荷载，雪荷载和经受一定的地震裂度。
2.1.2 结构形式为满足其功能，外壳主要由支座、底部梁、立柱、顶部梁、侧板、顶部盖板、柱间支撑等部件组成。
2.1.2.1 支座支座是连接设备基础和设备本体的部位。
根据下部支柱的数量确定支座的个数。
在诸多支座中除一个为固定支座外，其余均为多向或单向活动支座。
两种支座都必须能够承受设备自重和各种附加载荷作用于其上的重力。
活动支座的活动必须满足由于温度变化而引起的设备物件在水平方向的伸缩量。
高压柜面板操作及EPIC-Ⅱ面板说明一、EPIC-Ⅱ型控制面板说明：FUSE：24V 1A电源保险丝。
ALARM：报警时指示，点亮=跳闸（报警）闪烁=警告报警TRON：变压器主接触器运行（点亮）SPARK：火花时闪烁AC-LINE：指示目前的一次线电压，EPIC锁定行扫描频率，并开始采集数据。
ALNE：通常在处理机正常运行时闪烁REMOTE：指示接受FLAKTBUS（网关）数据总线控制，视高压控制柜“手动/遥控/停止”开关位置。
TOKEN.ROTATLON：与FLAKTBUS数据总线通讯时闪烁无通讯=无闪烁NETWORK：ON=EPIC与外部FLAKTBUS联网，与RTU下位连接；OFF=（测试和维修位置）仅与RTU连接RTU：RTU接口，连接RTU，用于第一次启动和故障显示。
二、高压柜面板说明：高压柜面板上部有仪表四只，第一只为变压器初线圈电压，第二只为变压器初线圈电流，第三只为变压器次级直流电压，第四只为变压器次级直流输出电流，前2只为有效值，后2只为平均值。
手动/遥控/停止：停止：T/R退出运行，高压停运。
遥控：接受RTU操作，接受上位机控制（结合NETWORK[网络开关]）手动：T/R投入运行：运行在“手动模式”>10S手动模式<10S到遥控则运行在先前模式旋钮及指示：旋钮及指示灯在柜上具已表明对应控制元件。
阳极振打手动：在T/R OFF时，阳打在手动状态下运行自动/停止/手动：停止：在T/R OFF时，阳打停止运行自动：（T/R ON时，阳打根据时序自动振打）EPIC-Ⅱ内部设置为“自动”阴极振打自动/停止/手动同“阳打自动/停止/手动”瓷套加热手动：为手动加热状态停止/手动：停止：瓷套加热停止自动：EPIC-Ⅱ内部设置为“自动\开\关”槽板振打手动：自动，都为手动振打状态自动/停止/手动停止：振打停止自动：（T/R ON时，阳打根据时序自动振打）EPIC-Ⅱ内部设置为“自动”三、操作说明启动（现场）：按如下步骤：1、投入“总电源开关”（合闸）瓷套加热旋钮旋在“自动”位置（加热所需时间）2、阳、阴打必须在“自动”位置，同时“NETWORK”（网络）必须在“关”OFF位，“自动/遥控/停止”在“遥控”位。
电除尘用电除尘用脉冲式高频高压电源脉冲式高频电源是新一代先进的电除尘器电源产品。
以我司自主开发的GAC-520控制器作为中心控制部件，以IGBT为主控器件，借助调制解调技术，驱动不同类型整流变压器，实现高频电源功能，为电除尘器电场提供最高的电晕功率，最大限度激发电场的收尘潜能，提高除尘效率。
一、产品特点1、二次电压平滑、二次电流高、闪络控制特性好二次电压趋近于纯直流，几乎没有纹波。
高频电源纯直流供电时的输出纹波小于5%，远小于工频（50/60Hz）电源35%-45%的纹波百分比，闪络恢复快，运行平均电压可达工频电源的1.3倍。
二次电流为尖峰载波使阴极尖端的电场强度的不均匀性更加激烈，电晕电流加大，可达工频电源的2倍，在同一电场的情况下，能够大幅度提高电晕功率，提高收尘效率。
闪络恢复快，微秒级内快速关断闪络电流，无闪络电流冲击问题，不会损伤极板，极线。
2、运行更可靠，系统更智能脉冲式高频电源借助调制解调技术，将高频信号调制于低频载波信号中，解决了高频大功率信号不能远距离传输的问题，成功地将高频控制柜与变压器分开，避免了原高频电源控制柜置于除尘器顶上受环境侵蚀的故障发生，极大地提高设备的运行可靠性。
采用IGBT硬开关工作方式。
在硬开关工作方式下，逆变回路的工作频率及载波频率完全由单片机控制，与逆变回路参数及负载的大小无关，保证工作的稳定性，同时减少了逆变回路的损坏，提高逆变回路的效率。
与常规的电源相比具有更高的除尘效率。
内置智能型控制软件，能根据现场的工况情况，自动调节工作频率，以适应不同电场、不同工况的要求。
工作频率从2KHz-20KHz之间变化。
任何的谐振式高频电源都无法做到这样宽范围频率调节。
3、三相平衡，无谐波采用三相电源输入，对电网无污染。
效率与功率因素高，功率因素大于95%，比工频电源节能20%以上，节省大量电能，绿色环保。
4、非常适用于除尘器电源产品的升级改造，方便快捷脉冲式高频高压电源控制柜，非常使用用于常规电源的升级改造成为高频电源。

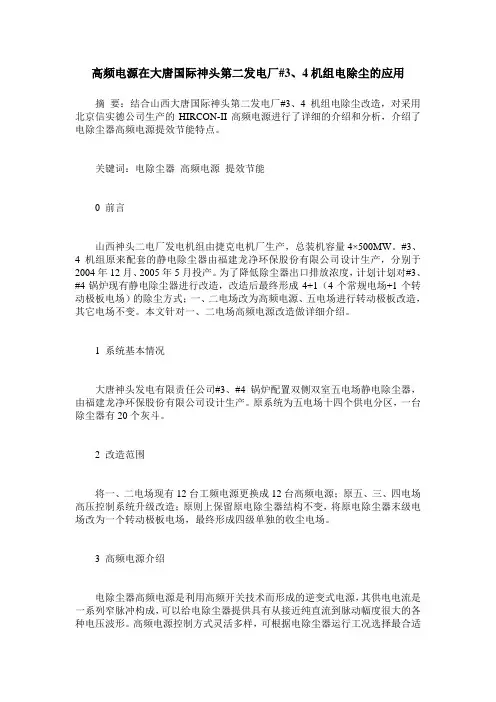

高频电源在大唐国际神头第二发电厂#3、4机组电除尘的应用摘要：结合山西大唐国际神头第二发电厂#3、4机组电除尘改造，对采用北京信实德公司生产的HIRCON-II高频电源进行了详细的介绍和分析，介绍了电除尘器高频电源提效节能特点。
关键词：电除尘器高频电源提效节能0 前言山西神头二电厂发电机组由捷克电机厂生产，总装机容量4×500MW。
#3、4机组原来配套的静电除尘器由福建龙净环保股份有限公司设计生产，分别于2004年12月、2005年5月投产。
为了降低除尘器出口排放浓度，计划计划对#3、#4锅炉现有静电除尘器进行改造，改造后最终形成4+1（4个常规电场+1个转动极板电场）的除尘方式；一、二电场改为高频电源、五电场进行转动极板改造，其它电场不变。
本文针对一、二电场高频电源改造做详细介绍。
1 系统基本情况大唐神头发电有限责任公司#3、#4锅炉配置双侧双室五电场静电除尘器，由福建龙净环保股份有限公司设计生产。
原系统为五电场十四个供电分区，一台除尘器有20个灰斗。
2 改造范围将一、二电场现有12台工频电源更换成12台高频电源；原五、三、四电场高压控制系统升级改造；原则上保留原电除尘器结构不变，将原电除尘器末级电场改为一个转动极板电场，最终形成四级单独的收尘电场。
3 高频电源介绍电除尘器高频电源是利用高频开关技术而形成的逆变式电源，其供电电流是一系列窄脉冲构成，可以给电除尘器提供具有从接近纯直流到脉动幅度很大的各种电压波形。
高频电源控制方式灵活多样，可根据电除尘器运行工况选择最合适的电压波形，减少电除尘能耗，提高除尘效率；另外，高频电源还有体积小、重量轻、节省电缆用量，三相平衡供电等诸多优点。
3.1高频电源原理高频电源是将三相交流电经整流和滤波后得到约530V左右的直流电压，经全桥逆变，形成20KHz左右的交变电流，再经高频变压器升压整流后形成高频高压脉动直流送电除尘器。
高频电源系统原理框图如图所示。
三相高压静电除尘用整流设备使用说明书龙岩市龙门电控设备厂三相高压静电除尘用整流设备性能特点：三相高压电源采用交流三相供电，不论电除尘器投入几个电场运行，始终保持三相平衡供电。
三相高压电源效率达95%，（常规高压电源效率为70%。
）在相同的额定输出功率条件下，三相高压电源的交流输入电流仅为单相高压电源43%，有明显的节能效果。
三相高压电源采用三相全波整流输出，脉动系数为0.25，输出峰值电压接近于平均电压。
单相高压电源的输出电压脉动系数为0.67。
因此，采用三相高压电源可稳定提高电场的运行电流电压，增加电除尘器的除尘效率。
控制器运行界面闪络控制电流波形三相整流变压器控制柜内部57.6kW61kVA93A380V三相电源57.6kW 83kVA 217A 380V 单相电源输出功率输入功率输入电流输入电压设备三相和单相电源（0.8A/72kV）参数比较目录第一章概述(1)1.1 产品名称及型号定义(1)1.2 产品用途和适用范围(1)1.3产品的主要特点` (2)第二章技术条件(3)2.1主要技术参数(3)2.2使用条件(3)2.3产品的功能(3)第三章产品组成和外形尺寸(6)3.1产品组成(6)3.2 控制柜(6)3.3 整流变压器(6)3.4阻尼电阻(6)3.5高压隔离开关和开关柜(6)第四章工作原理(8) 第五章设备的安装和使用(9)5.1 设备的选型(9)5.2 设备的验收和检查试验(9)5.3设备的安装(10)5.4 设备的运行(11)第六章设备的管理和维护(18)6.1 设备的维护和保养(18)6.2 常见故障分析处理(18)第七章产品成套性(20) 第八章附录（21）福建省龙岩市龙门电控设备厂GGAJ02T—A/KV三相高压静电除尘用整流设备第一章 概述1.1 产品名称及型号定义1.1.1 产品名称按《中华人民共和国机械行业标准》规定，本产品名称为：高压静电除尘用整流设备（Rectifying equipment for high voltage electrostatic precipitator）。
一、电除尘器高频电源JHGP型电除尘器高频电源介绍概述除尘器高频高压电源是国际上先进的电除尘器供电新型电源，具有完全自主知识产权，佳环电子在专业生产电除尘用高压电源技术上处于领先地位。
该产品与传统的可控硅控制工频电源相比性能优异，具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、采用三相平衡供电对电网影响小等多项显著优点。
特别是可以较大幅度地提高除尘效率，所以它是传统可控硅工频电源的革命性的更新换代产品，实现了电除尘器供电电源技术水平质的飞跃。
该产品主要开关器件采用了德国semikrom（西门康）公司的器件，控制采用数字化控制，具有多种通讯方式，以便集中管理控制。
可控硅交流工频直流电除尘器电场相整流变压器工频电源直流k交流直流电除尘器电场高频相整流变压器二、高频电源工频电源与高频电源原理结构图JHGP型高频电源的特点高频逆变器整流电路▲更好的节能效果：高频电源具有高达93%以上的电能转换效率，在电场所需相同的功率下，可比常规电源更小的输入功率（约20%），具有节能效果。
；有更好的荷电强度,在保证了粉尘充分荷电的基础上,可以大幅度减少电场供电功率,从而减少无效的电场电功率。
▲三相平衡供电：高频电源为三相输入，三相供电平衡，功率因数大于0.95，无缺相损耗，无电网污染。
▲可提高电晕功率：高频电源的输出电压纹波系数比常规电源小（高频电源约1％，而常规电源约30％），可大大提高电晕电压（约30%），从而增加电场内粉尘的荷电能力，也减小了荷电粉尘在电场中的停留时间，从而可提高除尘效率。
电晕电压的提高，同时也提高了电晕电流，增加了粉尘荷电的机率，进一步提高除尘效率，特别适用于高浓度粉尘场合。
▲更好的电源适应性：与工频电源相比，高频电源的适应性更强。
高频电源的输出由一系列的高频脉冲构成，可以根据电除尘器的工况提供最合适的电压波形。
间歇供电时，供电脉宽最小可达到1ms，而工频电源最小为10ms,可任意调节占空比，具有更灵活的间歇比组合，可有效抑制反电晕现象，特别适用于高比电阻粉尘工况。
大连电子研究所GM-II型 电除尘高频高压电源 用户手册 GM-II型 高频高压电源 用户手册 大连电子研究所 目 录 前言 .............................................. 1 一、使用条件 ...................................... 2 二、用途和适用范围 ................................ 2 三、技术特点 ...................................... 2 四、控制功能介绍 .................................. 4 五、基本操作与参数设置 ............................ 5 六、常见故障判断 .................................. 8 七、起吊、安装及存储 .............................. 9 八、设备维护和保养 ................................ 9 九、主要规格及技术参数 ........................... 10 十、附图/表 ...................................... 10 GM-II型 高频高压电源 用户手册 大连电子研究所
6 前言 电除尘用高压整流设备作为电除尘系统的关键设备，它的主要作用是通过向电场提供直流高压和直流电流，使进入电场的粉尘在荷电后被捕集到极板，从而达到清灰的目的。随着国家环保排放标准的不断提高，只有不断的提高电除尘用高压整流设备的控制精度和控制水平，才能有效的提高除尘效率，做到达标排放。 大连电子研究所设计生产的GM-II型电除尘高频高压电源是我公司在传统电除尘用高压整流设备的基础上，结合国内、外高压电源的先进研发经验和技术研发出的新一代产品。该产品与传统的可控硅常规工频电源相比，性能优异，具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、三相平衡、对电网影响小等多项显著优点，特别是可以较大幅度地提高除尘效率，降低高压整流设备能耗，实现了电除尘器供电电源技术质的飞跃。目前，GM-II型电除尘高频高压电源已广泛应用于燃煤电厂、冶金、建材、化工等领域的电除尘系统中。 作为新一代电除尘用高压整流设备，GM-II型电除尘高频高压电源以它的高可靠性、高抗干扰能力、高效的节能减排效果、友好的人机界面、人性化的结构设计等受到了用户的普遍欢迎。我们相信：GM-II型电除尘高频高压电源必将成为您在电除尘工业系统中的首选。 GM-II型 高频高压电源 用户手册 大连电子研究所
电除尘器技术操作规程Ⅰ、开机准备开机前应检查电除尘器内确认无人，关闭人孔门用2500V 摇表测定高压电场对地（即阴极对阳极）的绝缘电阻值，应不低于1000Ω。
如果绝缘电阻值低，开启电除尘器绝缘子加热器对绝缘子加热30分钟后再测定，直到电阻值合格为止。
Ⅰ、开机程序合上电源—开启绝缘子加热器---开启电动振打装置----开高压供电机组---烟尘运输系统。
Ⅰ、开机1、合上动力配电箱上总闸开关和低压控制柜上自动空气断路器，使主加热器带点，电表指示电源电压380V。
2、底吹炉点火前24小时开启电除尘器绝缘子加热器对绝缘子充分加热干燥3、烟气通入电除尘器前30分钟，启动所有电机振打装置，使之正常工作。
收尘极（阳极）通常采用间歇式振打，各电场依次顺序振打。
通常2-8小时振打一次。
第一电场由于烟气含尘量高，振打周期可适当缩短，最后一电场烟气含尘量少，振打周期可适当延长。
放电极（阴极）通常应连续振打。
4、每半小时到一小时对下灰管进行人工振打一次。
5、高压供电机组送电程序（1）“手动/自动”旋钮开关置于“手动”位置待升压后再转到“自动”位置。
（2）合上高压控制柜上主开关，使高压电源回路和控制柜回路有电，指示灯亮。
（3）调节高压自动调整器上的高压上升率旋钮，缓慢升压至微微闪烁时为止，观察电流、电压表显示。
如果电场频繁闪烁时，调节电压下降率旋钮，降低电压至合适时为止。
6、烟尘输送系统启动，视积灰仓内集灰情况可间隔式或连续运行，防止积灰仓集灰过多导致阴阳短路，还要避免积灰空造成漏风，引起二次扬尘。
Ⅰ、停机1、接停机指信令时，从最后一个电场到第一个电场依次降低高压。
操作高压控制柜内电压自动调整器的点位旋钮至零位，再按停止按钮，断开主开关，切断高压电源。
2、延续15-30分钟后，停止电动机械式振打装置运行（如果烟气继续通过电除尘器，振打不停）。
3、切断绝缘子加热器电源，电源表指针回零。
4、停止烟尘输送系统。
