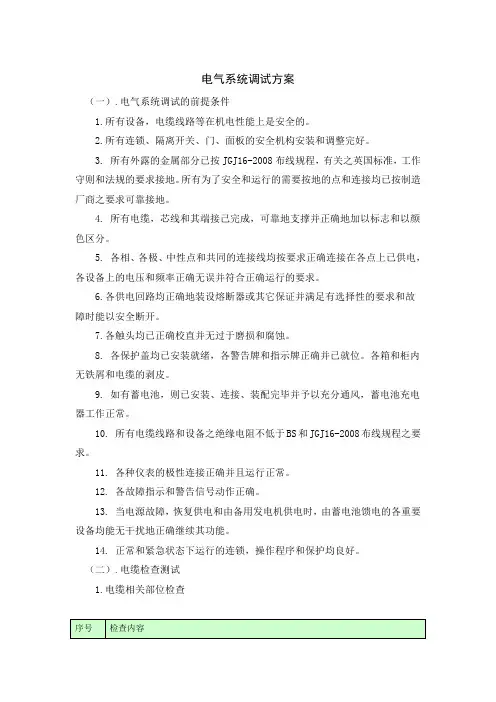

电气系统调试方案

电气工程送电调试方案 一、编制依据 1、《建筑电气工程施工质量验收规范》（GB50303-2011） 2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 3、《电气装置安装工程低压电器施工及验收规范》（GB50254-96） 4、业主提供的设计施工图 二、工程概况 本工程由太原铁路局内部电源引来两路独立10kv电源进入地下一层变配电所内。低压配电系统采用220/380V放射式与树干式相结合的方式，消防配电采用单独的供电回路。对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。

三、施工准备 （一）施工组织关系： 参加机电调试的工作人员及单位组成： 组 长 副 组 长 副 组 长 监 理 安装公司 李 深圳瑞和 李 山西一建 巩 四川上城 李 山西鹤业 周 A塔楼空调 程 B塔楼空调 段 裙楼空调 李 消

防 柳 安装调试人员：李江涛、马鸿飞、游飞、谢文勇 参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。 甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。 （二）技术组织： 1、调试负责人组织相关人员学习和审查图纸资料； 2、组织调试人员对调试系统及设备有关技术学习； 3、工长对班组调试人员调试方案的技术交底（包括安全措施）； 4、准备仪器仪表与工具材料（数字万用表2块；兆欧表（500V）2台；钳形电流表2块；试电笔若干支；电线钳2把、电工刀2把、无线电对讲机4部或手机若干、接地电阻测试仪1台、电工绝缘手套若干、试验用各规格电源线等）；

四、电气系统调试 （一）系统调试前检查： 1、低压配电箱（柜）检查 ○1检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞现象；插接的动触头和静触头的中心线应一致，触头插接后应紧密且同步；

○2机械联锁动作正确可靠，断路器、空气开关分闸后，隔离触头才能分开，抽屉才能拉出。检查接地触头的紧密性、可靠性。当抽屉推入时，接地触头应比主触头先接触， 拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹； ○3自动开关、接触器合闸时须将抽屉室的小门关上，合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出；机械联锁机构如有失灵者，应调整合适；抽屉与柜体间的二次回路连接插件应接线正确可靠；抽屉与柜体间的接触及柜体、框架的接地良好。

配电箱（柜）检查

序号 检查内容

1 配电箱柜试运行前，检查配电箱柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。

2 箱柜门及框架和内部的接地或接零检查。 3 装有电器的可开启门、门和框架的接地端子应用裸编织铜线连接，且有接地标识。 4 箱柜内保护导体应有裸露的连接外部保护导体的端子。

5 照明箱内应分别设置零线(N）和保护地线(PE）汇流排，零线和保护地线经汇流排配出。

6 明敷接地干线沿长度方向每段 15－100mm 分别涂以黄色和绿色相间的条纹。 7 测试接地装置的接地电阻值必须符合设计要求。 8 柜内检查：依据施工设计图纸及变更文件，核对柜内的元件规格、型号、安装位置应正确；柜内两侧的端子排不能缺少；各导线的截面应符合图纸的规定；逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线。

9 检查行程开关和极限开关的接点位置是否正确，转动是否灵活，内部有无异物存在，并将其盖好。

10 柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对；在回路查线的同时应检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符。

11 操作装置的检查：主要检查接线是否正确，操作是否灵活，辅助触点动作是否准确。

12 电流回路和电压回路的检查：电流互感器接线正确，极性正确，二次侧不准开路，准确度符合要求。

2、线路检查： ○1进行各照明线路的绝缘检查及配电箱和控制柜的接线检查，确保各送电回路符合送电要求；

○2进行各消防联动线路检查，确保各送电回路符合送电要求； ○3进行空调机组等设备线路的绝缘检查及配电箱和控制柜的接线检查，确保送电回路符合送电要求；

○4对其它动力线路的绝缘及配电箱和控制柜的接线进行检查，确保送电回路符合送电要求；

○5线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检查无误后再进行绝缘摇测。

○6绝缘摇测：照明线路的绝缘摇测一般选用 1000V，量程为 0~500MΩ的兆欧表。 ○7电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇测应将干线和支线分开，摇测时应及时进行记录，摇动速度应保持 120r/min 左右，读数应采用一分钟后的读数为宜。

○8电气器具全部安装完后，在送电前进行摇测时，应先将线路的开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认绝缘摇测无误后再进行送电试运行。

设备及线路绝缘测试检查

序号 检查内容 1 电线绝缘电阻测试前电线的连接完成，照明箱、灯具、开关、插座的绝缘电阻测 试在就位前或接线前完成，电气器具及线路绝缘电阻测试合格。 2 接地或接零的检查： 逐一复查各接地处选点是否正确，接触是否牢固可靠，正确无误地连接到接地网上；设备可接近裸露导体接地或接零连接完成；接地点应与接地网连接，不可将设备的机身或电机外壳代地使用；设备接地点应接触良好，牢固可靠且标识明显。要接在专为接地而设的螺钉上，不可用管卡子等附属物为接地点；接地线路走向合理，不要置于易碰伤和砸断之处；禁止用一根导线做各处的串联接地；不允许将一部分电气设备金属外壳采用保护接地，而将另一部分电气设备金属外壳采用保护接零。

3 照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应；风扇的转向及调速开关应正常。

4 恢复所有被临时拆开的线头和连接点，检查所有端子有无松动或脱落现象，清除各临时短接线和各种障碍物。

5 电动机在空载运行前应手动盘车，检查转动是否灵活，有无异常音响。对不可逆动装置的电动机应事先检查其转动方向。测定电机定子线圈、转子线圈及励磁回路的绝缘、轴承座及台板的接触面清洁干燥，用 500V 兆欧表测量，绝缘电阻值不小于 0.5MΩ。100kW 以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的 2%；无中性点引出的电动机，测量线间直流电阻值，相互差不应大于 最小值的 1%。 6 检查所有熔断器是否导通良好，对系统控制、保护与信号回路进行空操作检查，所有设备与元件的可动部分应动作灵活可靠。

7 检查所有电气设备和线路的绝缘情况与备用设备回路及其自动装置应良好。 8 检查备用电源、备用设备、应使其处于良好的状态。 9 设备调试前设备厂家应到位。

10 送电试运行前，应先制定操作程序；送电时，应先送主电源，然后送操作电源，切断时则反之，调试负责人应在场统一指挥。

○9电机在驱动风机、水泵类负载机械时，应关闭闸门启动。 ○10电气调试人员应进行分工负责，并准备必须的安全用具。 ○11确保调试过程中各个岗位联系畅通。 ○12调试过程中，操作人员必须坚守岗位，准备随时紧急停车。 ○13调试过程中必须准确记录各项参数，作好电气调试记录。 ○14调试用的测试仪器和仪表，性能应稳定可靠，有要求检查的检验器具经相关单位检验合格。 ○15绝缘电阻测试：在配电箱电源回路送电之前再进行一次绝缘电阻测试工作，确认各回路绝缘电阻达到规范要求，并按规定做好各电气回路绝缘电阻测试记录单，报监理单位确认。

○16分支回路送电：每次送电只送一个回路，各回路不能同时送电。送电前，关闭所有开关。送电后，逐个打开开关，观察灯具是否工作正常。检查完该开关控制的灯具后即关上该开关，然后对下一个开关进行检查，依次类推。

○17分部分项送电：各回路送电检查完毕，确认无误后，方可对该部分灯具进行统一送电。每完成一部分调试，即切断该部分电源，进入下一部分的调试工作。

（二）电气工程送电流程 铁路供电段把电送至低压配电室变压器侧后，我方配合铁路供电段把1#、2#、3#、4#变压器后的开关柜的各回路依次送出去。送电回路顺序表见附表。

（二）电气工程系统调试 1、低压配电箱（柜）调试 ○1配电柜试运行前，检查配电箱柜外观、检查箱柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。

○2低压断路器测试：一般性检查；电磁脱扣器通电试验。 ○3双金属片热继电器测试：一般性检查；动作值试验。 ○4接触器测试：一般性检查；接触器的动作试验。 ○5启动器测试：一般性检查；自耦降压启动器的电气性能试验。 ○6二次接线绝缘电阻测试：二次回路的绝缘电阻值必须大于 1MΩ(用 500V 兆欧表检查）。

○7二次接线交流耐压试验：箱柜的交流工频耐压实验。当绝缘电阻值大于 10 MΩ时，用 2.5kV 兆欧表测试 1分钟，应无闪络击穿现象；当绝缘电阻在 1－10MΩ时，做 1000V 交流工频耐压试验，时间 1分钟，应无闪络击穿现象。

○8箱柜的保护装置的动作试验：先用电阻表或万用表的欧姆档测量线圈是否通路；用 500V 兆欧表测量继电器所有导电部分和附近金属部分的绝缘电阻，按照下列内容逐项测试：接点对线圈的绝缘电阻，校验电磁铁与线圈间的绝缘电阻，线圈之间、接点之间的及其它部分的绝缘电阻，绝缘电阻一般不应低于 10MΩ。检查时间继电器可动系统动作的平稳均匀性，检查时可用手将电磁铁的铁芯压下使钟表机械动作，观察机械部分是否灵活，有无卡住现象，接点是否接触的良好，然后将电磁铁的铁芯放开，继电器可动部分应立即返回原来位置。

○9控制回路模拟动作试验：断开电气线路的主回路开关出线处，电动机等电气设备不受电，接通控制电源，检查各部的电压是否符合规定，信号灯继电器等工作是否正常；操作各按钮或开关，相应的各继电器、接触器的吸合和释放都应迅速，各相关信号灯指示要符合图纸要求；用人工模拟的方法试动各保护元件，应能实现迅速、准确、可靠的保护功能；手动各行程开关，检查其限位作用的方向性及可靠性；对设有电气联锁环节的设备，应根据原理图检查联锁功能。

○10送电空载运行24小时，无异常现象，经监理工程师及业主检查确认后，向监理公司及
