永磁同步无齿轮曳引机

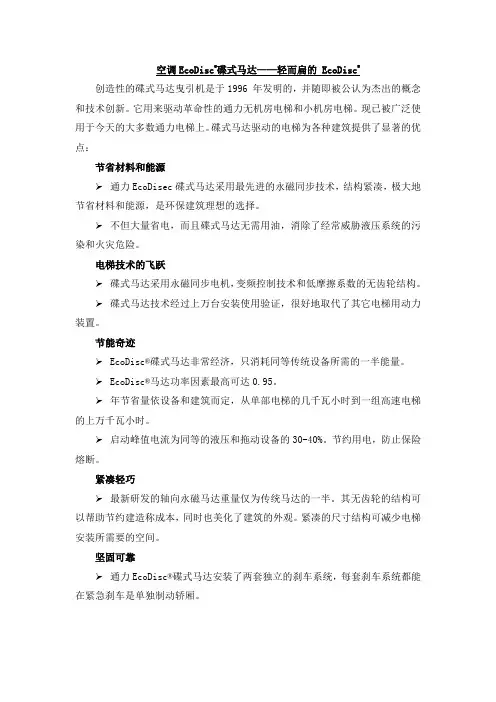

空调EcoDisc®碟式马达——轻而扁的 EcoDisc®创造性的碟式马达曳引机是于1996 年发明的，并随即被公认为杰出的概念和技术创新。

它用来驱动革命性的通力无机房电梯和小机房电梯。

现已被广泛使用于今天的大多数通力电梯上。

碟式马达驱动的电梯为各种建筑提供了显著的优点：节省材料和能源➢通力EcoDisec碟式马达采用最先进的永磁同步技术，结构紧凑，极大地节省材料和能源，是环保建筑理想的选择。

➢不但大量省电，而且碟式马达无需用油，消除了经常威胁液压系统的污染和火灾危险。

电梯技术的飞跃➢碟式马达采用永磁同步电机，变频控制技术和低摩擦系数的无齿轮结构。

➢碟式马达技术经过上万台安装使用验证，很好地取代了其它电梯用动力装置。

节能奇迹➢EcoDisc®碟式马达非常经济，只消耗同等传统设备所需的一半能量。

➢EcoDisc®马达功率因素最高可达0.95。

➢年节省量依设备和建筑而定，从单部电梯的几千瓦小时到一组高速电梯的上万千瓦小时。

➢启动峰值电流为同等的液压和拖动设备的30-40%。

节约用电，防止保险熔断。

紧凑轻巧➢最新研发的轴向永磁马达重量仅为传统马达的一半。

其无齿轮的结构可以帮助节约建造称成本，同时也美化了建筑的外观。

紧凑的尺寸结构可减少电梯安装所需要的空间。

坚固可靠➢通力EcoDisc®碟式马达安装了两套独立的刹车系统，每套刹车系统都能在紧急刹车是单独制动轿厢。

➢碟式马达曳引机只有一个运动部件，马达转速极低，无齿轮构造，保证未来几十年的可靠运转。

➢无齿轮的设计减少了易损部件，增强了可靠性，为电梯增添了一项安全因素。

乘坐平稳安全➢VVVF变频驱动确保高性能，使加速和减速恰到好处，层站监时间分配更为合理，平层精度更为准确。

➢低转速的马达大大降低了噪音，并保证了运行的舒适性。

➢优良的控制性能和精确的平层使乘客安全，舒适，便于使用。

➢同步马达卓越的控制功能使得电梯乘坐十分舒适。

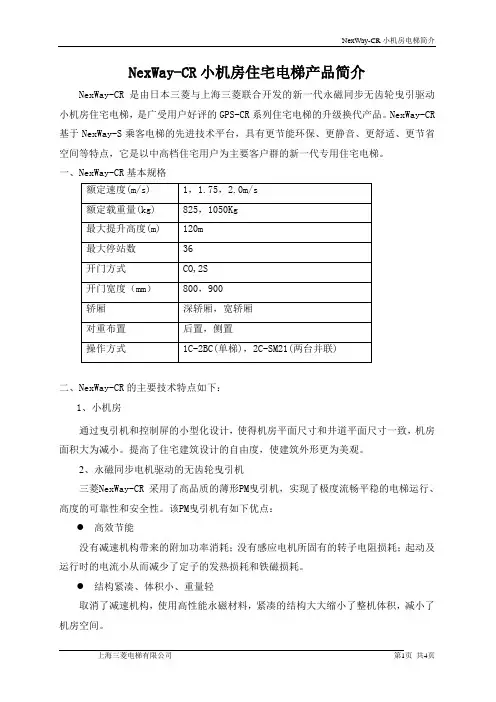

NexWay-CR小机房住宅电梯产品简介NexWay-CR是由日本三菱与上海三菱联合开发的新一代永磁同步无齿轮曳引驱动小机房住宅电梯，是广受用户好评的GPS-CR系列住宅电梯的升级换代产品。

NexWay-CR 基于NexWay-S乘客电梯的先进技术平台，具有更节能环保、更静音、更舒适、更节省空间等特点，它是以中高档住宅用户为主要客户群的新一代专用住宅电梯。

一、NexWay-CR基本规格二、NexWay-CR的主要技术特点如下：1、小机房通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸一致，机房面积大为减小。

提高了住宅建筑设计的自由度，使建筑外形更为美观。

2、永磁同步电机驱动的无齿轮曳引机三菱NexWay-CR 采用了高品质的薄形PM曳引机，实现了极度流畅平稳的电梯运行、高度的可靠性和安全性。

该PM曳引机有如下优点：●高效节能没有减速机构带来的附加功率消耗；没有感应电机所固有的转子电阻损耗；起动及运行时的电流小从而减少了定子的发热损耗和铁磁损耗。

●结构紧凑、体积小、重量轻取消了减速机构，使用高性能永磁材料，紧凑的结构大大缩小了整机体积，减小了机房空间。

●保护环境、降低噪音曳引机产生的噪音大大降低，即使住宅顶层住客也不会受电梯运行噪声问题的困扰；不需齿轮油，减少油污染。

●运行平稳，振动小通过电磁优化设计，大大降低了转矩脉动，实现了薄形化曳引机的极大转矩、极低转速下的平稳运行，使电梯在任何负载下的振动降到最低。

●关节型定子铁心NexWay-CR 薄形曳引机采用了关节型定子铁心的独有专利设计技术，它通过全自动设备对带状硅钢片进行边冲压、边相互铆接的方式，形成可自由开闭的关节型铁心。

通过打开关节铁心进行全自动绕线作业，完全克服了传统嵌线过程中的低效和绝缘隐患问题（刮、划伤），保证产品长时间的可靠运行。

●内张式双制动器使用独特的内张式双制动器，安全性能得到很大提升，即使单侧制动器或单侧制动器控制线路失效也能保证乘客的安全，同时每个制动器有独立状态检测，有效杜绝了误动作的可能性，使电梯运行更为可靠。

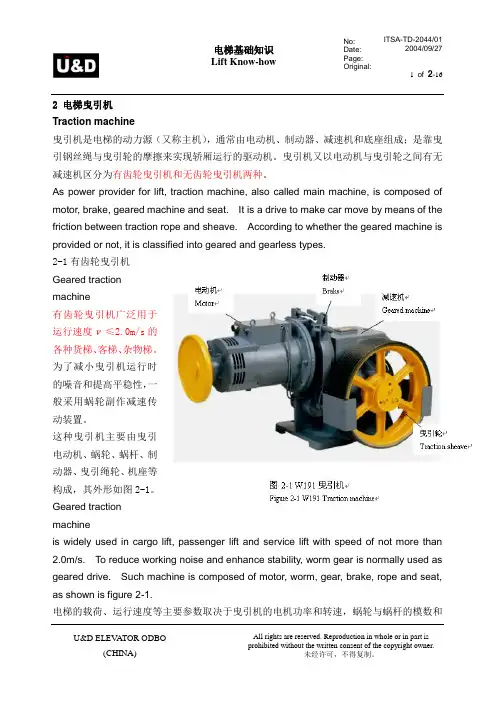

1of 2-162 电梯曳引机Traction machine曳引机是电梯的动力源（又称主机），通常由电动机、制动器、减速机和底座组成；是靠曳引钢丝绳与曳引轮的摩擦来实现轿厢运行的驱动机。

曳引机又以电动机与曳引轮之间有无减速机区分为有齿轮曳引机和无齿轮曳引机两种。

As power provider for lift, traction machine, also called main machine, is composed of motor, brake, geared machine and seat. It is a drive to make car move by means of the friction between traction rope and sheave. According to whether the geared machine is provided or not, it is classified into geared and gearless types.2-1有齿轮曳引机Geared tractionmachine有齿轮曳引机广泛用于运行速度v ≤2.0m/s的各种货梯、客梯、杂物梯。

为了减小曳引机运行时的噪音和提高平稳性，一般采用蜗轮副作减速传动装置。

这种曳引机主要由曳引电动机、蜗轮、蜗杆、制动器、曳引绳轮、机座等构成，其外形如图2-1。

Geared tractionmachineis widely used in cargo lift, passenger lift and service lift with speed of not more than 2.0m/s. To reduce working noise and enhance stability, worm gear is normally used as geared drive. Such machine is composed of motor, worm, gear, brake, rope and seat, as shown is figure 2-1.电梯的载荷、运行速度等主要参数取决于曳引机的电机功率和转速，蜗轮与蜗杆的模数和2of 2-16减速比，曳引轮的直径和绳槽数，以及曳引比（曳引方式）等。

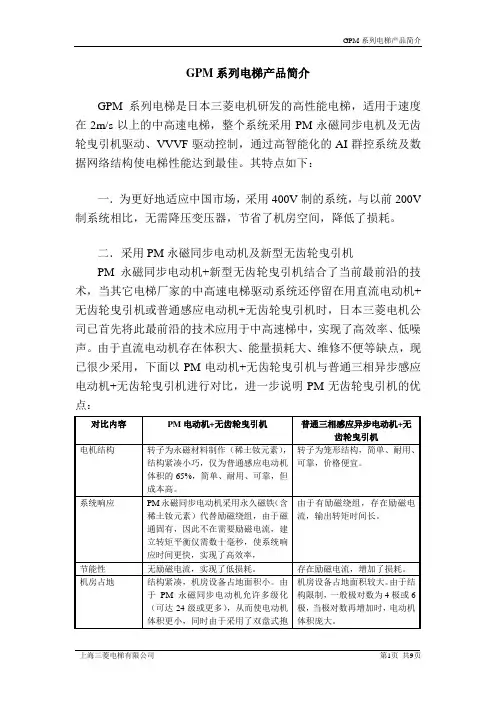

GPM系列电梯产品简介GPM系列电梯是日本三菱电机研发的高性能电梯，适用于速度在2m/s以上的中高速电梯，整个系统采用PM永磁同步电机及无齿轮曳引机驱动、VVVF驱动控制，通过高智能化的AI群控系统及数据网络结构使电梯性能达到最佳。

其特点如下：一．为更好地适应中国市场，采用400V制的系统，与以前200V 制系统相比，无需降压变压器，节省了机房空间，降低了损耗。

二．采用PM永磁同步电动机及新型无齿轮曳引机PM永磁同步电动机+新型无齿轮曳引机结合了当前最前沿的技术，当其它电梯厂家的中高速电梯驱动系统还停留在用直流电动机+无齿轮曳引机或普通感应电动机+无齿轮曳引机时，日本三菱电机公司已首先将此最前沿的技术应用于中高速梯中，实现了高效率、低噪声。

由于直流电动机存在体积大、能量损耗大、维修不便等缺点，现已很少采用，下面以PM电动机+无齿轮曳引机与普通三相异步感应电动机+无齿轮曳引机进行对比，进一步说明PM无齿轮曳引机的优点：三．采用全数字化交流变压变频（VVVF）驱动控制，三菱电机率先成功地将VVVF控制技术应用于电梯驱动，本产品更融合了最新的技术发展，使电梯的运行性能获得了更进一步的提高，其特点如下：1．逆变器采用了最新技术研制开发的IGBT模块，其体积缩小，性能提高。

IGBT的开关频率达到10KHZ以上，可获得完美的电压波形，提高了电机运行的精确性。

2. 整流及逆变回路均采用大功率IGBT模块控制，提高了电动机的运行效率，同时使电梯在制动状态下（如减速运行、满载下行及空载上行等情况）时，能将多余的能量回馈给电网并供其它电气设备使用，大大地节约了电能，与同规格的交流调压调速电梯相比，可节能50%以上；并且由于采用了相应的抗干扰措施，减少了电梯运行时高次谐波对电网的影响；3．运用矢量变换控制技术，按照人体生理适应要求，利用经验数据和电脑优化设计而成理想运行速度曲线，通过变压变频技术根据理想速度曲线精确地进行调速控制，从而使运行极其平稳，而无任何人体不舒适的感觉。

到曳引轮上的曳引机。

以前这种曳引机大多是直流电动机为动力，现在国内已经研发出来有自主知识产权的交流永磁同步无齿轮曳引机，如许昌博玛曳引机。

曳引比有2：1和1：1。

载重320kg～2000kg，梯速0.3m/s～4.00m/s。

若电动机的动力不通过减速箱而直接传动到曳引轮上则称为无齿轮曳引机，一般用于2．5m/s以上的高速电梯和超高速电梯。

电梯设备主要内容及要求1、招标货物清单1.1电梯规格及技术参数表序号设备名称规格及主要技术参数备注1 乘客电梯载重量：800kg速度：1.0m/s层/ 站：12层/12站（含-1F）；11层/11站；轿厢尺寸：1400mm（宽）*1350mm（深）井道尺寸：1900mm（宽）*1950mm（深）门洞尺寸：1000mm开门尺寸：800（宽）*2100mm（高）顶层高度：4500mm底坑深度：1550mm开门方式：双扇中分门永磁同步无齿轮小机房电梯2 客货电梯载重量：1000kg速度：1.75m/s层/ 站：12层/12站（含-1F）轿厢尺寸：1600mm（宽）*1500mm（深）井道尺寸：2100mm(宽)*2100mm（深）门洞尺寸：1100mm开门尺寸：900（宽）*2100mm（高）顶层高度：4650mm底坑深度：1600mm开门方式：双扇中分门永磁同步无齿轮小机房电梯3 乘客电梯载重量：1000kg速度：1.75m/s层/ 站：5层/5站（含-1F）轿厢尺寸：1600mm（宽）*1500mm（深）井道尺寸：2100mm(宽)*2100mm（深）门洞尺寸：1100mm开门尺寸：900（宽）*2100mm（高）顶层高度：4650mm底坑深度：1600mm开门方式：双扇中分门永磁同步无齿轮小机房电梯4 观光电梯（方形轿厢，单面观光）载重量：1000kg速度：1.75m/s层/ 站：5层/5站（含-1F）轿厢尺寸：1600mm（宽）*1500mm（深）井道尺寸：2400mm(宽)*1900mm（深）门洞尺寸：1100mm开门尺寸：900（宽）*2100mm（高）顶层高度：4650mm底坑深度：1600mm开门方式：双扇中分门永磁同步无齿轮小机房电梯5 设备配置、功能附后见电梯主要配置表、电梯功能表6 招标范围成套设备的供货、安装、调试及售后服务7 交货期合同签订后20天内货抵工地，每延迟一天罚款2万元。

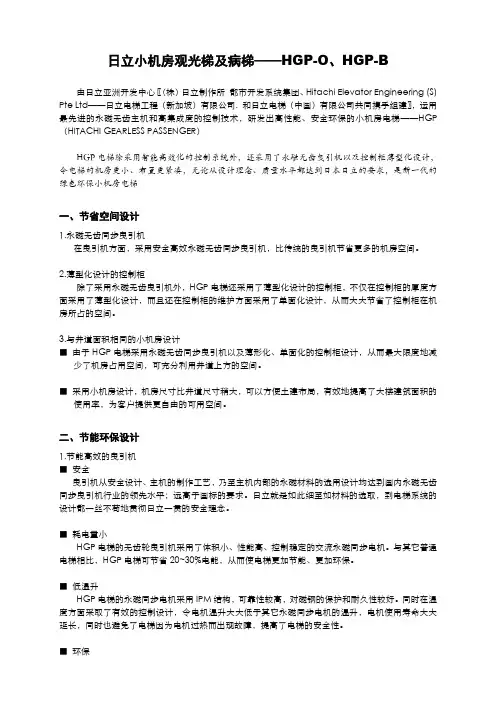

日立小机房观光梯及病梯——HGP-O、HGP-B 由日立亚洲开发中心〖（株）日立制作所都市开发系统集团、Hitachi Elevator Engineering (S) Pte Ltd——日立电梯工程（新加坡）有限公司. 和日立电梯（中国）有限公司共同携手组建〗，运用最先进的永磁无齿主机和高集成度的控制技术，研发出高性能、安全环保的小机房电梯——HGP （HITACHI GEARLESS PASSENGER）HGP电梯除采用智能高效化的控制系统外，还采用了永磁无齿曳引机以及控制柜薄型化设计，令电梯的机房更小、布置更紧凑，无论从设计理念、质量水平都达到日本日立的要求，是新一代的绿色环保小机房电梯一、节省空间设计1.永磁无齿同步曳引机在曳引机方面，采用安全高效永磁无齿同步曳引机，比传统的曳引机节省更多的机房空间。

2.薄型化设计的控制柜除了采用永磁无齿曳引机外，HGP电梯还采用了薄型化设计的控制柜，不仅在控制柜的厚度方面采用了薄型化设计，而且还在控制柜的维护方面采用了单面化设计，从而大大节省了控制柜在机房所占的空间。

3.与井道面积相同的小机房设计■由于HGP电梯采用永磁无齿同步曳引机以及薄形化、单面化的控制柜设计，从而最大限度地减少了机房占用空间，可充分利用井道上方的空间。

■采用小机房设计，机房尺寸比井道尺寸稍大，可以方便土建布局，有效地提高了大楼建筑面积的使用率，为客户提供更自由的可用空间。

二、节能环保设计1.节能高效的曳引机■安全曳引机从安全设计、主机的制作工艺，乃至主机内部的永磁材料的选用设计均达到国内永磁无齿同步曳引机行业的领先水平；远高于国标的要求。

日立就是如此细至如材料的选取，到电梯系统的设计都一丝不苟地贯彻日立一贯的安全理念。

■耗电量小HGP电梯的无齿轮曳引机采用了体积小、性能高、控制稳定的交流永磁同步电机。

与其它普通电梯相比，HGP电梯可节省20~30%电能，从而使电梯更加节能、更加环保。

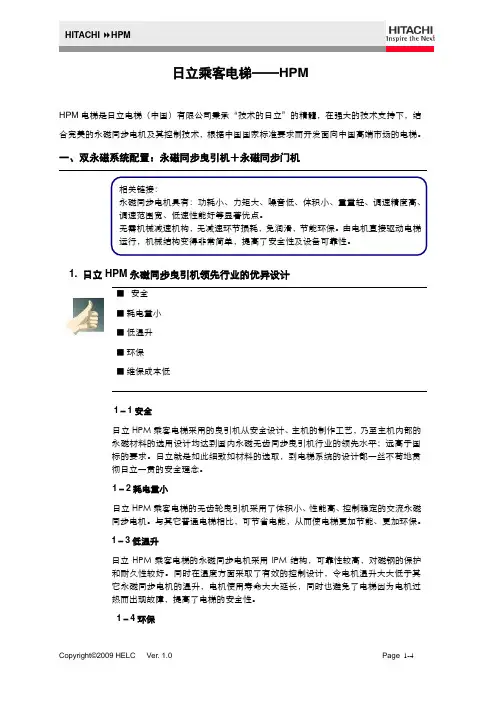

日立乘客电梯——HPMHPM电梯是日立电梯（中国）有限公司秉承“技术的日立”的精髓，在强大的技术支持下，结合完美的永磁同步电机及其控制技术，根据中国国家标准要求而开发面向中国高端市场的电梯。

一、双永磁系统配置：永磁同步曳引机＋永磁同步门机相关链接：永磁同步电机具有：功耗小、力矩大、噪音低、体积小、重量轻、调速精度高、调速范围宽、低速性能好等显著优点。

无需机械减速机构，无减速环节损耗，免润滑，节能环保。

由电机直接驱动电梯运行，机械结构变得非常简单，提高了安全性及设备可靠性。

1. 日立HPM永磁同步曳引机领先行业的优异设计■安全概要■耗电量小■低温升■环保■维保成本低1－1安全日立HPM乘客电梯采用的曳引机从安全设计、主机的制作工艺，乃至主机内部的永磁材料的选用设计均达到国内永磁无齿同步曳引机行业的领先水平；远高于国标的要求。

日立就是如此细致如材料的选取，到电梯系统的设计都一丝不苟地贯彻日立一贯的安全理念。

1－2耗电量小日立HPM乘客电梯的无齿轮曳引机采用了体积小、性能高、控制稳定的交流永磁同步电机。

与其它普通电梯相比，可节省电能，从而使电梯更加节能、更加环保。

1－3低温升日立HPM乘客电梯的永磁同步电机采用IPM结构，可靠性较高，对磁钢的保护和耐久性较好。

同时在温度方面采取了有效的控制设计，令电机温升大大低于其它永磁同步电机的温升，电机使用寿命大大延长，同时也避免了电梯因为电机过热而出现故障，提高了电梯的安全性。

1－4环保由于免除了齿轮减速结构，也就没有齿轮箱的噪声和相应的机械振动，从而使整个电梯系统大大降低，减少对环境的噪音污染；同时，由于彻底解决了主机漏油的烦恼，从而彻底解除了油污对环境的污染，更显HPM电梯的环保理念。

1－5维保成本低日立HPM乘客电梯的无齿轮曳引机无需机械减速机构，由电机直接驱动电梯运行，使无齿轮曳引机的机械结构变得非常简单。

因此，不再需要复杂的润滑系统，彻底解决了漏油的烦恼；另外，由于电机寿命长、长时间免维护，从而令HPM电梯的维保费用大大降低。

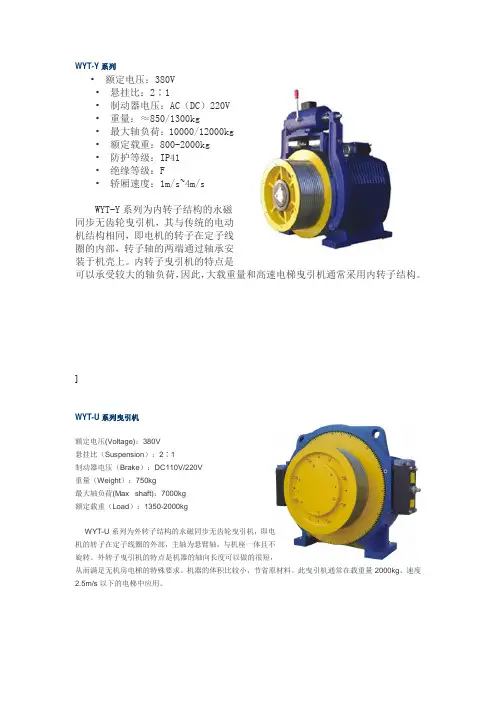

•额定电压：380V•悬挂比：2∶1•制动器电压：AC（DC）220V•重量：≈850/1300kg•最大轴负荷：10000/12000kg•额定载重：800-2000kg•防护等级：IP41•绝缘等级：F•轿厢速度：1m/s~4m/sWYT-Y系列为内转子结构的永磁同步无齿轮曳引机，其与传统的电动机结构相同，即电机的转子在定子线圈的内部，转子轴的两端通过轴承安装于机壳上。

内转子曳引机的特点是可以承受较大的轴负荷，因此，大载重量和高速电梯曳引机通常采用内转子结构。

]WYT-U系列曳引机额定电压(Voltage)：380V悬挂比（Suspension）：2∶1制动器电压（Brake）：DC110V/220V重量（Weight）：750kg最大轴负荷(Max shaft)：7000kg额定载重（Load）：1350-2000kgWYT-U系列为外转子结构的永磁同步无齿轮曳引机，即电机的转子在定子线圈的外部，主轴为悬臂轴，与机座一体且不旋转。

外转子曳引机的特点是机器的轴向长度可以做的很短，从而满足无机房电梯的特殊要求。

机器的体积比较小，节省原材料。

此曳引机通常在载重量2000kg、速度2.5m/s以下的电梯中应用。

WYT-T 无齿轮永磁同步曳引机WYT-T Gearless Permanent Magnet SynchronousTraction Machine额定电压（Voltage）:AC380V悬挂比（Suspension）:2∶1制动器电压（Brake Voltage）: DC110V DC220V重量（Weight）:≈360kg最大轴负荷（Shaft Load）:3500kg额定载重（Capacity）:450kg-1150kg防护等级（Prot.Class）:IP41绝缘等级（Ins.Class）:F轿厢速度（Speed）:0.5m/s~2.0m/sWYT-S系列•额定电压：380V•悬挂比：2∶1•制动器电压：AC（DC）220V•重量：450kg•最大轴负荷：5500kg•额定载重：450-1150kg•防护等级：IP41•绝缘等级：F•轿厢速度：0.5m/s~2m/sWYT-S系列为外转子结构的永磁同步曳引机，其与内转子结构曳引机正好相反，即电机的转子在定子线圈的外部。

LEHY-M是上海三菱新一代永磁同步无齿轮曳引驱动高速环保电梯，目前LEHY-M 在国内的销量已超过了500台，其中包括：北京医院、北京华贸中心、北京金融街、重庆国贸中心等一批重大、标志性项目。

LEHY-M电梯具有“节省空间、个性设计、高速舒适、环保节能”等优势。

一、节省空间1.秉承全球首家在高速、超高速电梯上使用永磁同步电机驱动无齿轮曳引机的领先优势，曳引机使用定子技术，增加了线圈的密度，使曳引机尺寸减小。

2.控制屏使用高集成的电器元件，系统电源采用无变压器的大容量变压控制电源，使控制屏尺寸减小。

3.通过曳引机和控制屏的小型化设计，机房面积大为减小。

二、个性设计1.强大的非标应对能力全面满足用户的个性化需求。

2.操纵箱、操作按钮位置合理布置，符合人体工程学，操作更方便。

3.新型触觉式按钮、突出式数字设计、圆形层站按钮等人性化选择适应各种乘客。

4.可选配显示运行方向、楼层位置、时间及其他讯息的液晶显示器或触摸式液晶操纵箱。

5.大量采用障碍人士都可以方便操作的人性化设计。

三、高速舒适1.曳引机使用性能提高4倍的编码器，控制精度大幅提高。

2.印板采用运算能力提高3倍的芯片。

3.运算能力强大的CPU确保实现三菱独有的群控动态规则实时仿真—最佳选择功能，结合专家系统、模糊逻辑共同构成ΣAI-2200系统，提高运行效率30%以上。

4.精确化设计制造，确保曳引机噪声大大降低。

5.采用以太网实现群控屏与各台电梯之间的串行通讯，传输率更高。

6.高精度的控制系统使平层精度≤±5mm。

四、环保节能1.使用全数字控制变频变压的逆变系统来控制能量反馈，节省能源，取得清洁环保的效果。

2.功率半导体模块组成的低噪音变频器与高性能散热方式的冷却装置组合，提高稳定性并实现低损耗。

3.电梯空闲时，群控系统自动关闭电梯电源，充分减少能耗。

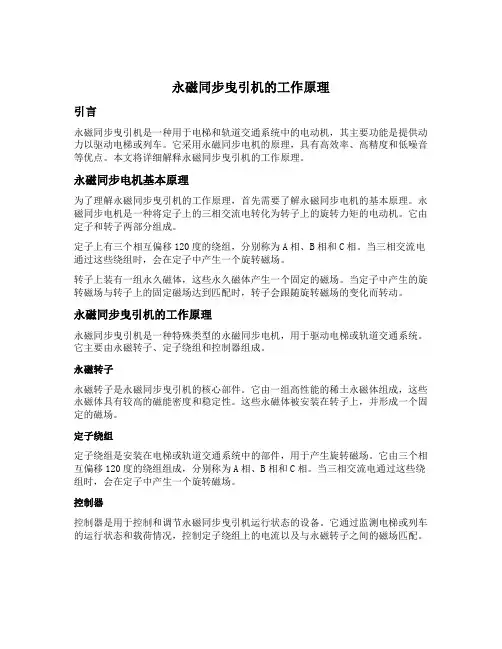

永磁同步曳引机的工作原理引言永磁同步曳引机是一种用于电梯和轨道交通系统中的电动机，其主要功能是提供动力以驱动电梯或列车。

它采用永磁同步电机的原理，具有高效率、高精度和低噪音等优点。

本文将详细解释永磁同步曳引机的工作原理。

永磁同步电机基本原理为了理解永磁同步曳引机的工作原理，首先需要了解永磁同步电机的基本原理。

永磁同步电机是一种将定子上的三相交流电转化为转子上的旋转力矩的电动机。

它由定子和转子两部分组成。

定子上有三个相互偏移120度的绕组，分别称为A相、B相和C相。

当三相交流电通过这些绕组时，会在定子中产生一个旋转磁场。

转子上装有一组永久磁体，这些永久磁体产生一个固定的磁场。

当定子中产生的旋转磁场与转子上的固定磁场达到匹配时，转子会跟随旋转磁场的变化而转动。

永磁同步曳引机的工作原理永磁同步曳引机是一种特殊类型的永磁同步电机，用于驱动电梯或轨道交通系统。

它主要由永磁转子、定子绕组和控制器组成。

永磁转子永磁转子是永磁同步曳引机的核心部件。

它由一组高性能的稀土永磁体组成，这些永磁体具有较高的磁能密度和稳定性。

这些永磁体被安装在转子上，并形成一个固定的磁场。

定子绕组定子绕组是安装在电梯或轨道交通系统中的部件，用于产生旋转磁场。

它由三个相互偏移120度的绕组组成，分别称为A相、B相和C相。

当三相交流电通过这些绕组时，会在定子中产生一个旋转磁场。

控制器控制器是用于控制和调节永磁同步曳引机运行状态的设备。

它通过监测电梯或列车的运行状态和载荷情况，控制定子绕组上的电流以及与永磁转子之间的磁场匹配。

工作原理当永磁同步曳引机启动时，控制器会向定子绕组提供三相交流电。

这些电流通过绕组产生一个旋转磁场。

控制器还会监测永磁转子上的固定磁场，并根据电梯或列车的运行状态和载荷情况调整定子绕组上的电流。

通过调节电流大小和频率，控制器可以实现与永磁转子之间的磁场匹配。

当定子中产生的旋转磁场与转子上的固定磁场达到匹配时，转子会跟随旋转磁场的变化而转动。

浅谈无齿轮曳引机的优缺点无齿轮曳引机是一种利用无齿曲柄传动原理的机械设备，用于产生高扭矩和较低速度的运动。

它主要由曲柄、连杆和拉缆机构组成，以满足特定的工业应用需求。

本文将对无齿轮曳引机的优缺点进行浅谈。

首先，无齿轮曳引机的优点是：1.高扭矩：由于无齿轮曳引机的曲柄设计，能够提供高扭矩输出。

这使得无齿轮曳引机在需要高扭矩的应用中表现出色，例如起重、牵引等工业领域。

2.简化传动系统：与传统的齿轮传动机构相比，无齿轮曳引机的传动系统更为简化。

无齿轮曳引机只需要一个简单的曲柄机构即可实现高扭矩和较低速度的输出。

相比之下，齿轮传动系统需要多个齿轮的配合，成本和复杂度更高。

3.大力矩传输：由于无齿轮曳引机的连杆机构的设计，能够将曲柄的旋转运动转化为线性拉力输出。

这种设计使得无齿轮曳引机能够承受高载荷的工作环境，能够在需要大力矩传输的场景中发挥优势。

4.较低噪音和振动：由于无齿轮曳引机的结构简单，传动过程中较少摩擦和碰撞，因此噪音和振动相对较低。

这使得无齿轮曳引机在需要低噪音和低振动的工业环境中应用广泛。

然而，无齿轮曳引机也存在一些缺点：1.速度限制：由于无齿轮曳引机是通过曲柄的旋转转化为线性运动，因此其输出速度较低。

在一些需要高速运动的应用场景中，无齿轮曳引机可能无法满足需求。

2.传递效率较低：由于曲柄机构的工作原理，无齿轮曳引机的传递效率相对较低。

在能量传递过程中，会有一定损耗。

相比之下，齿轮传动系统的传递效率更高。

3.尺寸较大：由于无齿轮曳引机需要使用大型曲柄和连杆，因此设备尺寸相对较大。

这使得无齿轮曳引机在安装和维护方面可能存在一定的困难。

4.不适用于高精度运动：由于无齿轮曳引机的结构特点，其输出运动的精度相对较低。

在一些需要高精度运动的应用场景中，无齿轮曳引机可能不适用。

综上所述，无齿轮曳引机以其高扭矩、简化传动系统、大力矩传输和较低噪音和振动等优点，广泛应用于工业领域。

然而，其速度限制、传递效率较低、尺寸较大和不适用于高精度运动等缺点也需要被认识和克服。

目录一、设备主要部件型号、产地表TM2、未列入上表的其它部件（16项）请补充名称、规格、产地。

?2、未列入上表的其它部件（16项）请补充名称、规格、产地。

二、投标设备特性及性能保证1、设备特性2、功能保证包含以上所有功能的价格。

如有缺项请注明“无”2、要求残障功能、消防功能的可在填表中注明具体电梯编号如T1具备残障功能、T6具备消防功能等三、技术偏差表列出；2、凡本表中未列出的内容均视为投标人承诺所提供的设备及安装工艺等均等于或优于本招标文件技术要求的规定；3、若出现负偏差（即低于招标文件技术要求的标准），则在技术标评审中本项结论为“不可行”。

四、设备供货及安装调试实施计划1、进度计划1、设备制造进度计划及设备交货进度计划――供货周期：若项目在完成以下工作后：-- 供货合同已签署 -- 预付款已收到-- 技术细节已澄清 -- 图纸已经确认后雅砻江流域集控中心大楼电梯设备采购及安装工程项目电梯设备在28周后交货。

注：若需提前交货，可协商确定。

2、安装调试施工进度计划――工期计划雅砻江流域集控中心大楼电梯设备采购及安装项目电梯设备在具备安装条件下120个日历天内完成安装调试，并交技术监督局特种设备检验所验收完工。

（详细进度安装调试施工进度计划附后）注：安装调试施工进度可根据工期及客户要求作适当调整。

2、安装工程组织设计2-2 实施体系2-4 确保工程质量技术措施在安装施工过程中，严格执行国标《电梯制造与安装安全规范》GB7588—2003；《电梯安装验收规范》GB10060—1993和通力电梯有限公司电梯安装质量与检验工作的有关规定，实行如下质量保证措施：1）制定安装过程质量控制节点。

a.样板定位放线。

b.支架、导轨、厅门。

（井道脚手架拆除前）c.安装施工过程中相关的隐蔽工程质量确认。

d.机房设备、轿厢安装。

e.电梯整机调试。

f.电梯最终验收。

2）安装班组对每天的工作，作“施工日记”或《电梯安装过程记录》等质量记录。
