瓦楞纸箱结构设计技术基础讲座编写：张锐（重庆华亚包装公司设计师）第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。
这一标准经国际瓦楞纸板协会批准在国际间通用。
分标准和非标准。
一、标准型按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。
1、基型。
一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。
02－开槽型箱这种箱型以摇盖型为代表，上下有摇盖。
同时也有插底结构，其特点是防止所装物品从底部漏出。
02型应用最为广泛，是目前我国最常用的主要箱型。
03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。
在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。
04－折叠型纸箱通常由一页纸板经压痕、模切而成型，不需钉合与粘合。
05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。
它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。
多用于中包装，直接作运输包装的则较少。
06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。
但其加工成型非常费时。
07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。
其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。
不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。
09－内衬件包括衬垫、隔板、垫板等45个品种。
其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。

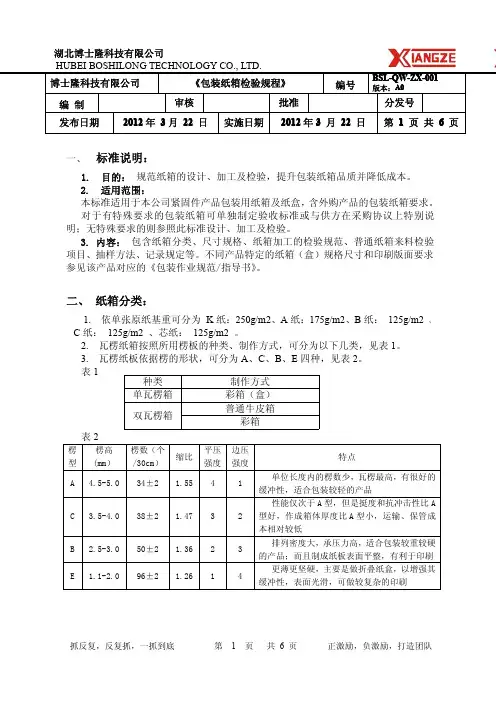

瓦楞纸纸箱及瓦楞纸箱包装瓦楞纸国家标准简介瓦楞纸GB/T6544-1999：本标准参考日本工业标准Z1516-1997《外包装用瓦楞纸板》和德国标准DIN55468-1987《包装材料瓦楞纸板》，其中耐破强度指标采用JIS Z1516-1997，边压强度指标采用DIN55468-1987。
本标准是对GB/T6544-1986《瓦楞纸板》进行的首次修订。
本标准是根据GB/T1.3-1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》进行编写的。
本标准自实施之日起，代替GB/T6544-1986《瓦楞纸板》。
本标准由国家轻工业局提出。
本标准由全国造纸工业标准化技术委员会归口。
本标准负责起草单位：中国制浆造纸工业研究所；参加起草单位：常州常丰包装有限公司、中国出口商品包装研究所、重庆华亚纸业有限公司。
范围本标准规定了瓦楞纸板的定义、代号、产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于外包装用瓦楞纸板。
引用标准下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T450-1989纸和纸板试样的采取（equISO186：1985）GB/T462-1989纸和纸板水分的测定（equISO287：1978）GB/T2828-1987逐的检查计数抽样程序及抽样表（适用于连续批的检查）GB/T6545-1998瓦楞纸板耐破强度的测定法（equISO2759：1983）GB/T6546-1998瓦楞纸板边压强度的测定法（itd IS03070：1987）GB/T6547-1998瓦楞纸板厚度的测定法（itd ISO3040；1991）GB/T6548-1998瓦楞纸板粘合强度的测定法（equJISZ0402：1988）GB/T10342-1989纸张的包装和标志（neq OCT1641：1975）GB/T10739-1989纸浆、纸和纸板试样处理和试验的标准大气（equ IS0 187：1984）GB/T13023-1991瓦楞原纸（neqJISP3904：1985）GB/T13024-1991箱纸板（neqJISP3902：1985）定义瓦楞纸板（corrugated fiberboard）由箱纸板和经过起楞的瓦楞原纸粘合而成的，用于制造瓦楞纸箱的一种复合纸板。

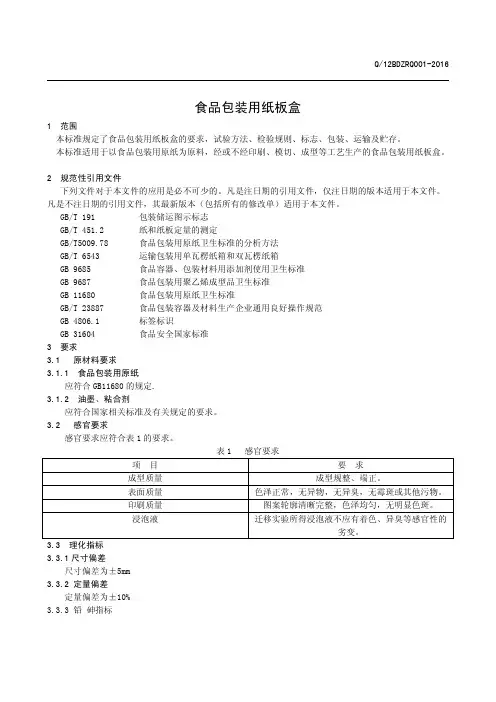

食品包装用纸板盒1范围本标准规定了食品包装用纸板盒的要求，试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于以食品包装用原纸为原料，经或不经印刷、模切、成型等工艺生产的食品包装用纸板盒。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志GB/T451.2纸和纸板定量的测定GB/T5009.78食品包装用原纸卫生标准的分析方法GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB9685食品容器、包装材料用添加剂使用卫生标准GB9687食品包装用聚乙烯成型品卫生标准GB11680食品包装用原纸卫生标准GB/T23887食品包装容器及材料生产企业通用良好操作规范GB4806.1标签标识GB31604食品安全国家标准3要求3.1原材料要求3.1.1食品包装用原纸应符合GB11680的规定.3.1.2油墨、粘合剂应符合国家相关标准及有关规定的要求。
3.2感官要求感官要求应符合表1的要求。
表1感官要求项目要求成型质量成型规整、端正。
表面质量色泽正常，无异物，无异臭，无霉斑或其他污物。
印刷质量图案轮廓清晰完整，色泽均匀，无明显色斑。
浸泡液迁移实验所得浸泡液不应有着色、异臭等感官性的劣变。
3.3理化指标3.3.1尺寸偏差尺寸偏差为±5mm3.3.2定量偏差定量偏差为±10%3.3.3铅砷指标项目指标检测方法铅（pb）(mg/kg)a≤2.5GB31604.34-2016第一部分，或GB31604.49-2016第一部分砷（As）(mg/kg)a≤0.5GB31604.38-2016第一部分，或GB31604.49-2016第一部分以单位纸或纸板质量的物质毫克数计3.3.4残留物指标项目指标检测方法甲醛（mg/dm2）a≤0.8按照附录A制备提取试液，然后按照GB31604.48测定（不进行迁移试验）荧光性物质波长254nm和365nm阴性GB31604.47以单位纸或纸板质量的物质毫克数计3.4微生物限量预期与食品直接接触，且不经过消毒或清洗直接使用的纸和纸板材料及制品的微生物应符合下表的规定；与食用、烹饪或者加工前需经去皮、去壳或者清洗的食品接触的纸和纸板材料及制品除外。
