永磁同步电机无传感器控制综述摘要:随着控制理论、数字信号处理和计算机技术的飞速发展,永磁同步电机的无传感器控制广泛的运用于各种环境条件有限的工业场合。
本文详细论述了各种PMSM无传感器控制技术,并给出相应的优缺点。
关键词:永磁同步电机;控制;估算永磁同步电机(PMSM)因其体积小、效率高、可靠性好以及对环境适应性强等优良性能而在各个要求高性能调速的领域中得到了广泛的应用。
其闭环控制受限于位置及转速这些信息的高效、准确测量。
由于受外部安装环境的影响,各种传感器的工作性能必然受到不同程度的影响,从而导致整个控制系统的性能下降。
因此,为了解决使用传感器带来的缺陷,电机的无传感器控制成为了电力传动领域的一个研究热点。
1PMSM无传感器控制控制PMSM无传感器控制技术是指在电机的转子和定子上没有安装速度传感器的情况下,通过检测电机电压、电流以及电机的数学模型估算出电机转子位置和转速,并将其作为闭环控制反馈信号的控制技术。
目前没有一种无位置传感器技术可以独立地解决静止、低速和中高速时的位置估计问题。
因此,根据电机在不同转速下转子位置估算的效果,把无位置传感器控制方法分为两大类:基于基波激励下电机数学模型的转子位置估算方法和基于电机的凸极饱和效应的转子位置估算方法。
1.1基于基波激励下电机数学模型的转子位置估算方法该方法主要基于电机的基波动态模型,具有良好的动态性能,但对电机参数变化较敏感,主要适用于中高速段下转子位置估算。
①基于反电势的位置估计法。
该方法是利用电压和电流对磁链和转速进行估计,低速时对定子电阻尤为敏感。
由于电机的反电动势较低,再加上因开关器件的非线性而产生的系统噪声,使得电机端电压信息很难被准确捕获。
在中、高速段,采用反电动势估计法能获得较好的位置估计效果但在低速区,效果却不理想。
②基于状态观测器的估计法。
观测器的实质是状态重构,其原理是重新构造一个系统,用原系统中可以直接测量的变量作为输入信号,使输出信号在一定条件下等价于原系统的状态。
基于滑模观测器的永磁同步电机无传感器控制
永磁同步电机具有高效节能、响应速度快等优良性能,因此在工业控制中被广泛应用。
传统的永磁同步电机控制往往需要采用传感器进行位置和速度测量,这不仅增加了成本,
还会降低系统可靠性。
因此,研究无传感器控制策略,对于降低系统成本和提高系统性能
至关重要。
本文基于滑模观测器提出了一种永磁同步电机无传感器控制策略。
首先,对永磁同步
电机进行建模,并采用励磁电流转子磁链定向控制(FOC)技术进行电机控制。
在此基础上,通过引入滑模观测器,实现了无传感器的位置测量和速度测量功能。
滑模观测器通过构造一个滑动面实现对电机状态量的估计。
具体来说,滑动面的设计
需要满足两个条件:一是系统状态变化率与滑动面法向的内积小于等于零;二是系统状态
变量在滑动面上的变化率能够表示系统运动的特征。
通过不断调节滑动面参数,使得滑动
面法向趋于零,进而实现对系统状态量的精确估计。
本文在MATLAB/Simulink仿真环境下,对提出的无传感器控制策略进行了验证。
仿真
结果表明,该策略能够有效地实现对永磁同步电机的位置和速度测量,同时具有抗扰性强、动态响应快等优良特性。
与传统的基于位置传感器的控制方法相比,所提出的无传感器控
制策略能够降低系统成本,提高系统性能。
总之,本文提出了一种基于滑模观测器的永磁同步电机无传感器控制策略。
该策略可
以实现对电机位置和速度的精确估计,具有抗扰性强、动态响应快等优良特性。
未来,可
以进一步研究如何将该策略应用到实际的永磁同步电机控制中,并进行实际测试和验证。

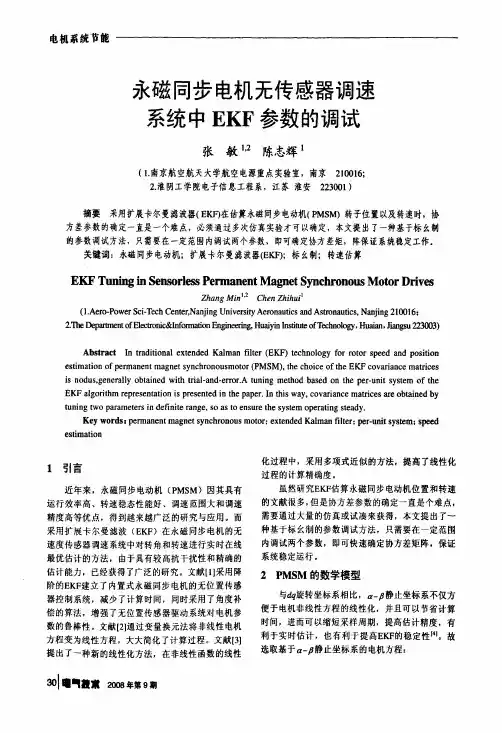

电机j i l统节能永磁同步电机无传感器调速系统中E K F参数的调试张敏1,2陈志辉1(1.南京航空航天大学航空电源鬟点实验室,南京210016;2.淮阴工学院电予信息工程系,江苏淮安223001)摘要呆掰扩震卡尔受滤渡器《EK F)在倍算永磁瑟步电褰橇(PM SM)转予位置瑷及转速时,撩方差参数的确定一直是一个难点,必须通过多次仿真实验才可以确定,本文提出了一种綦予标幺制的参数调试方法,只需要在一定范围内调试两个参数,印可确定协方差矩,阵保证系统稳定工作.关键词:泰墩同步电动帆;扩震卡尔曼滤波器(嚣圆;标幺钢;转速估算E K F卧m i ng i n Sens or l es s Per m ane nt M agnet Synchr onous M ot or D r i ve sZ hang M i nl2C h en Z hi hui l《l。
A e ro-Pow er Sci-T e ch Cent er,N anj i ng U ni ver s i t y A er ona ut i cs and A st ronaut i cs,N anj i ng210016:2.TheD epam nent of Electr onic&Inf or m ati onEn咖eerm g,I{嘶yinl nsdt ut eof Technol ogy,H uaian,Ji angsu223003)A bs t r act In t r adi t i ona l ext ended K al m a n f il t er(毯I浮)technol ogy f or r ot or s peed and posi t i one st i m a t i on of per m anent m agn et synchr onous m ot or(PM SM),t he c hoi ce of t he E K F covari ance m at r i c esi s nodus,ge ne ra l l y ob t ai ned w i t h t r i al—and—er r or.A t uni ng m et hod bas ed on t he per—uni t s yst em of t heE KF al g or i t hm re pres e nt at i on is pr es ent ed i n t he pa pe r.I n t hi s w ay,cov ar i an ce m at r i c es ar e ob t ai ned byt uni ng t w o param et er s i n de f i ni t e r ange,S O as t o e n s ur e t he s ys t em oper at i ng st eady。
基于滑模观测器的永磁同步电机无传感器控制滑模观测器是一种常用的控制算法,可以实现无传感器控制永磁同步电机。
以下是关于基于滑模观测器的永磁同步电机无传感器控制的详细介绍。
永磁同步电机(Permanent Magnet Synchronous Motor,简称PMSM)是一种常用的高性能电机,具有高效率、高功率密度和高控制精度的特点。
传统的PMSM控制方法需要使用位置传感器来获取电机转子位置信息,但传感器会增加系统复杂性和成本。
无传感器控制方法可以在不使用位置传感器的情况下实现精确的电机控制。
滑模观测器是一种基于滑模理论的观测器算法,可以估计系统状态变量。
它通过设计一个滑模面,使得系统状态在滑模面上滑动,通过测量滑模面上的滑模变量,可以估计未测量的系统状态变量。
在PMSM无传感器控制中,滑模观测器可以估计电机转子位置信息,从而实现电机控制。
PMSM无传感器控制的基本步骤如下:1. 设计滑模观测器:根据电机数学模型和系统要求,设计一个滑模观测器,用于估计电机的转子位置和速度。
滑模观测器的设计需要考虑系统的稳定性和精度要求。
2. 控制电流环:通过控制电机的相电流,可以实现对电机转子位置和速度的控制。
根据滑模观测器估计的转子位置和速度信息,设计电流环控制算法,使得电机相电流能够实时跟踪设定值。
4. 进行系统仿真和实验验证:根据设计的控制算法,进行系统仿真和实验验证。
通过对比仿真结果和实验结果,评估控制系统的性能和稳定性。
如果需要,可以对算法参数进行调优,以进一步优化系统性能。
基于滑模观测器的PMSM无传感器控制可以实现高精度的电机控制,降低了系统的复杂性和成本。
滑模观测器的设计和参数调优是一个复杂的过程,需要充分考虑系统的动态特性和实际应用要求。
在实际应用中,需要进行充分的研究和实验验证,以确保控制系统的稳定性和可靠性。
郑州大学硕士学位论文永磁同步电动机无传感器矢量控制技术研究姓名:郑宝周申请学位级别:硕士专业:检测技术与自动化装置指导教师:陈铁军20060501・郑州大学硕士论文.其中fVd=月;‘一m。
∥g+p∥d {lV口=R‘一珊。
yd+pyg (2.16厶、厶为定子绕组的直轴电感和交轴电感。
电机的转矩方程为:t=只(y。
‘一∥,L=只.I沙,‘+(厶一‘L‘l (2.17其中:以=三(譬],n为电机极对数。
由PMsM的数学模型可以得到它在d一口坐标系下的等效电路㈣如图2.4所示。
图2-4永磁同步电机在d.q坐标系下等效电路图Fig.24PMSM’s equjvalent circuit diagmm in d-q coordillate在永磁同步电机中,转子磁通恒定不变,所以大多采用转子磁通定向方式来控制永磁同步电动机。
由上面推导过程可知永磁同步电动机的电磁转矩基本上取决于定子d轴电流分量和q轴电流分量。
2.2永磁同步电机矢量控制技术近二十多年来随着电动机的矢量控制、直接转矩控制等技术的问世和计算机人工智能技术的进步,电动机控制理论和控制技术上升到一个新的高度。
目前,永磁同步电动机调速系统以矢量控制为主。
m +.0.~厶k il=d g y y3基于自适应戳链观铡器的无位置传感器检测技术’依据3+1节介绍的观测器状态方程和速度自适应收敛率,用Simulink建立的观测器仿真模型如图3.4所示。
电机的定子电阻、电感等取表3.1中相应值,另取女=1.25,调节器参数.i}。
=8,七.=2.5。
四个输入变量分别为两相静止坐标系下定予电流和定子电压:‘,f。
,k,y。
,输出为速度估计值面,和转子位置估计值臼。
图3.4自适应磁链观测器仿真结构图C0nstrucn鹏ofAdaptive Flux Linkage ObserverFig.3.4Simulation图3.5是采用自适应磁链观测器进行矢量控制的系统仿真图。
基于滑模观测器的永磁同步电机无传感器控制一、引言近年来,永磁同步电机无传感器控制技术得到了广泛关注和研究。
永磁同步电机具有高效率、高功率密度、响应速度快等优点,因此在许多领域得到了广泛应用,比如工业生产、交通运输、航空航天等领域。
永磁同步电机的控制需要精密的传感器和复杂的控制算法,这增加了系统的成本和复杂度。
研究无传感器控制永磁同步电机的技术对于降低成本、提高可靠性和提高系统性能具有重要意义。
滑模控制是一种强大的控制方法,具有对参数不确定性和外部扰动的强鲁棒性以及对非线性系统的优良控制性能。
滑模观测器是在滑模控制的基础上发展起来的一种状态估计器,能够实现对电机状态的观测和估计,从而实现无传感器控制。
本文将探讨基于滑模观测器的永磁同步电机无传感器控制技术,包括控制系统的设计、模型建立、滑模观测器的设计等内容。
二、永磁同步电机的数学建模永磁同步电机是一种多变量、非线性、强耦合的系统,其数学模型可以表示为:\[\begin{cases}\dot{x} = Ax+Bu \\y = Cx\end{cases}\]\(x\)为状态变量向量,\(u\)为输入电压向量,\(y\)为输出向量,\(A\)、\(B\)、\(C\)为系统的状态方程、输入方程和输出方程的系数矩阵。
对于永磁同步电机系统,它的动态方程可以表示为:\[\begin{cases}\dot{\Omega} = \frac{1}{J}(T_e - T_L - f\Omega) \\\dot{I}_d = \frac{1}{L_d}(V_d - R_dI_d - \Omega L_q I_q - E_p) \\\dot{I}_q = \frac{1}{L_q}(V_q - R_qI_q + \Omega L_d I_d - E_p) \\\dot{\lambda}_m = -\frac{1}{\tau}(\lambda_m - \lambda_m^r)\end{cases}\]\(\Omega\)为转速,\(T_e\)为电磁转矩,\(T_L\)为负载转矩,\(f\)为摩擦阻尼系数,\(I_d\)、\(I_q\)为直轴和交轴电流,\(V_d\)、\(V_q\)为直轴和交轴电压,\(R_d\)、\(R_q\)为直轴和交轴电阻,\(L_d\)、\(L_q\)为直轴和交轴电感,\(E_p\)为励磁电动势,\(\lambda_m\)为磁链,\(\lambda_m^r\)为参考磁链,\(\tau\)为时间常数。
32 传感器与微系统(Transducer and Microsystem Technologies) 2017年第36卷第2期 DOI:10.13873/J.1000-9787(2017)02-0032--03
永磁同步电机系统的无速度传感器研究 张志伟,张天一 (天津大学电气与自动化工程学院,天津300072)
摘要:为了提高永磁同步电机系统的抗干扰能力,提出一种无速度传感器方法,用于速度辨识。将滑模 (SM)变结构控制与模型参考自适应系统(MRAS)方法相结合,选取电机本体作为参考模型,利用逆变器 输出的电压和电流,构建基于磁链方程的可调模型,利用两模型误差运用SM变结构方法辨识速度。在 Maflab仿真平台对无速度传感器方法进行了分析,研究结果表明:所提出的无速度传感器方法具有较好的 动静态性能,可以实现对速度的准确辨识。 关键词:永磁同步电机;滑模变结构;模型参考自适应系统;无速度传感器 中图分类号:TP273 文献标识码:A 文章编号:1000-9787(2017)02-0032-03
, Research on speed sensorless of permanent magnet synchronous motor system ZHANG Zhi-wei,ZHANG Tian—yi (School of Electrical Engineering and Automation,Tianjin University,Tianjin 300072,China)
Abstract:In order to improve capacity of resisting disturbance of the permanent magnet synchronous motor system,a speed sensorless method is proposed for speed identification.Sliding mode(SM)variable structure control and the model reference adaptive system(MRAS)method are combined together.Through selecting the motor body as reference model and using the output voltage and current of the inverter,the adjustable model based on flux equation are established.The speed is identified based on the two model error,using SM variable structure method.In the Matlab simulation platform,the speed sensorless method is analyzed.The results show that the proposed sensorless method has better dynamic and static performance and can accurately identify speed. Key words:permanent magnet synchronous motor;sliding mode(SM)variable structure;model reference adaptive system(MRAS);speed sensorless
0 引 言 为了实现对永磁同步电机系统控制的目的,工业的控 制系统一般会安装速度传感器,这会使永磁同步电机系统 的性能依赖于速度传感器。一旦速度传感器故障或者速度 传感器传出的转子位置信号失准,就会导致控制失败。同 时,速度传感器也会增加系统的成本,影响系统的可靠性。 从这个角度来看,转子速度信号利用控制方法来实现将成 为降低永磁同步电机系统风险的一个有效的后备解决方 案。事实上,利用控制方法实现对永磁同步电机转子速度 检测的方法,即无速度传感器控制法,已经成为重要的研究 方向 , 。 目前无速度传感器控制方法主要有:基于反电动势算 法、高频注入法、扩展卡尔曼滤波器法、滑模(SM)观测器 法、模型参考自适应系统(MRAS)法等控制方法 。在诸 多无速度传感器控制技术中,MRAS具有结构简单,运算 收稿日期:2016-06-21 量低等优点,成为一种常用的无速度传感器控制方法 。 传统MRAS方法存在PI控制器调节困难问题,并且受系统 参数变化及工作情况变化影响难以达到最佳性能。 本文在传统MRAS控制方法的基础上将SM变结构控 制与MRAS相结合,提出了一种基于SM—MRAS速度观测 器的无速度传感器控制策略。该无速度传感器技术通过 SM—MRAS转速观测器,实现对速度准确估计,省去了速度 传感器环节。最后在永磁同步电机系统平台对无速度传感 器控制策略进行验证,研究结果表明所提出的无速度传感 器控制策略的有效性。 1 无速度传感器方法的工作原理 无速度传感器控制策略一般基于矢量控制实现永磁同 步电机无速度传感器控制。永磁同步电机矢量控制方法主 要有:i =O控制,功率因数COS =l控制,最大转矩电流比 控制等。这些矢量控制方法中,i =O控制方法简单,计算 第2期 张志伟,等:永磁同步电机系统的无速度传感器研究 33 量小,不存在由于电枢反应对永磁同步电机的去磁问题,被 较为广泛使用。因此,本文采用i =0矢量控制方法对永 磁同步电机进行控制。 基于i =O矢量控制的无速度传感器控制结构框图如 图l所示,主要由六部分组成:1)速度和电流控制器;2)坐 标变换模块;3)空间矢量脉宽调制(SVPWM)模块;4)逆变 器单元;5)SM—MRAS速度观测器;6)永磁同步电机 (PMSM)。
图1 无速度传感器控制框图 控制器的功能是根据反馈的速度和电流信号计算出给
定的电压信号;坐标变换模块的功能是利用坐标变换理论 实现永磁同步电机数学模型的转换,简化控制过程;SVP— WM模块的功能是根据电机运行情况计算出逆变器的开通 和关断信号;逆变器单元的功能是根据SVPWM模块提供 的开关信号,正确开通和关断逆变器中的绝缘栅双极型晶 体管(IGBT),输出电机需要的三相正弦电压。SM—MRAS 速度观测器的功能是根据定子电流和定子电压计算出速度 信号,反馈给控制器。 2基于SM-MRAS的无速度传感器方法设计 2.1基于MRAS的无速度传感器方法 MRAS法是将系统模型作为参考模型,结合辨识速度 与系统模型关系构建可调模型,然后将两模型的输出的误 差信号经过PI控制器反馈到可调模型中,从可调模型得到 辨识的速度信号,基于MRAS的速度观测器结构框图如图 2所示。
图2基于MRA¥的速度观测器框图 p[::]=[_二 一二 ](::]+[ + / ]
(1) 式中 , 为d,q轴的磁链分量;R 为定子电阻;L 为定 子电感;OJ 为转子角速度; d和“ 为d,q轴的电压分量; 为永磁体磁链;p为微分符号。 根据式(1)中的磁链方程,可调模型为
付 -R/三 一 一R/,J 册 “d+ f/L (2) 式中 和 为d,q轴的磁链分量估计值; 为转子角速 度。 根据Popov稳定性理论,基于磁链可调模型的传统 MRAS控制策略得到的转子角速度为
=k ( a 一 )+ 。J( a・此一 ) (3) 式中k。和ki为正系数。 2.2基于SM—MRAS的无速度传感器方法 基于单一MRAS控制方法的速度观测器采用PI控制 器调节获得速度,PI参数较难调节,当系统参数发生变化 时,定参数的PI控制器难以到达最佳性能。SM变结构控 制有很强的鲁棒性,受系统参数变化影响小。本文提出 SM.MRAS速度观测器,采用SM变结构控制方法代替PI控 制,使速度观测器设计更简单,鲁棒性更强,基于SM-MRAS 的速度观测器结构框图如图3所示。
图3基于SM-MRA¥的速度观测器框图 SM变结构控制是通过高频切换控制刻意地改变系统
结构,从而将系统状态限制在SM面上。根据这一原则,设 计SM面s为 s= a 一 (4) 则滑模面s的导数为
.^ . = a・圾+ a -0a 一・ (5)
采用常值切换控制阀,估计速度为 击 =Msign(s) (6) 式中 为正常数,sign为符号函数。 将式(6)代入到式(5)可得
s= ∞。, a, , , )一M( a + )sign(s)(7) 当 取足够大值时,一定可以使SM面满足Lyapunov 稳定性条件,即满足下式条件 <0 (8) 根据SM变结构控制的基本思想,如果系统进入滑动 模态控制,即 =0,则此时等效速度为
(3 =[0 +2R/L ( d‰一 )+ ( d一 )+
( +R / )( 一 )]/( d +OqO ) (9) 从式(9)可以看出,当电机估计磁链与实际磁链相等 时,等式第二项和第三项为0,则等效速度收敛到真实速
