表面粗糙度与表面光洁度级别对照表

Ra,Rz,Ry都有英制,与公制差40倍,16ui转化后是0.4um中美表面粗糙度对照表中国旧标准 ( 光洁度 ) 中国新标准 ( 粗糙度 )Ra 美国标准 (微米)，Ra 美国标准 ( 微英寸 )，Ra ▽ 4 6.38.00 3206.30 250▽ 5 3.2 5.00 200 4.00 160 3.20 125▽ 6 1.6 2.50 100 2.00 80 1.60 63▽ 7 0.8 1.25 50 1.00 40 0.80 32▽ 8 0.4 0.63 25 0.50 20 0.40 16英制螺纹螺母孔径英制螺纹圆拄管螺纹螺纹直径（英寸）每英寸牙数钻头直径（毫米）螺纹直径（英寸）每英寸牙数钻头直径（毫米）铸铁、黄铜、青铜钢、可锻铸铁3/16 1/4 5/162420183.85.16.63.95.26.71/81/43/82819198.811.715.2表面光洁度与粗糙度Ｒa、Ｒz数值转换表无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。

这就是零件加工后的表面粗糙度。

过去称为表面光洁度。

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

高度参数共有三个:轮廓的平均算术偏差(R a):通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，不平度平均高度(Rz):就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7表面粗糙度Ｒａ50 25 12.5 6.3 3.2 1.60 0.80 Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10▽11 ▽12 ▽13 ▽14表面粗糙度Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 -Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7表面粗糙度Ｒａ50 25 12.5 6.3 3.2 1.60 0.80 Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14表面粗糙度Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 - Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050如有侵权请联系告知删除，感谢你们的配合！。

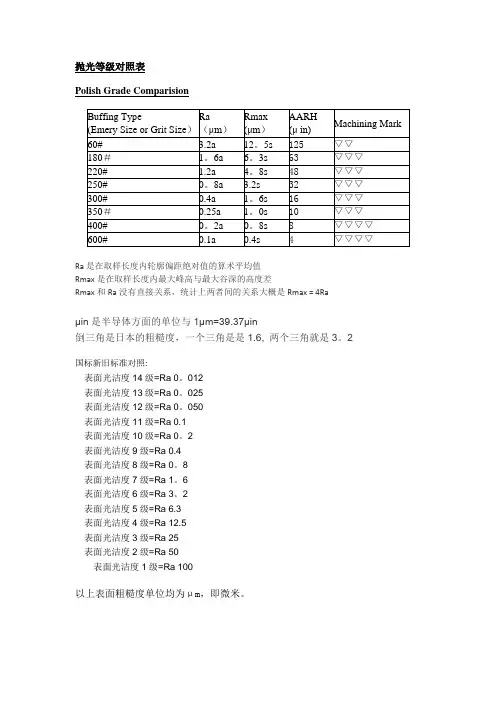

抛光等级对照表
Polish Grade Comparision
Ra是在取样长度内轮廓偏距绝对值的算术平均值
Rmax是在取样长度内最大峰高与最大谷深的高度差
Rmax和Ra没有直接关系，统计上两者间的关系大概是Rmax = 4Ra
μin是半导体方面的单位与1μm=39.37μin
倒三角是日本的粗糙度，一个三角是是1.6, 两个三角就是3。

2
国标新旧标准对照:
表面光洁度14级=Ra 0。

012
表面光洁度13级=Ra 0。

025
表面光洁度12级=Ra 0。

050
表面光洁度11级=Ra 0.1
表面光洁度10级=Ra 0。

2
表面光洁度9级=Ra 0.4
表面光洁度8级=Ra 0。

8
表面光洁度7级=Ra 1。

6
表面光洁度6级=Ra 3。

2
表面光洁度5级=Ra 6.3
表面光洁度4级=Ra 12.5
表面光洁度3级=Ra 25
表面光洁度2级=Ra 50
表面光洁度1级=Ra 100
以上表面粗糙度单位均为μm，即微米。

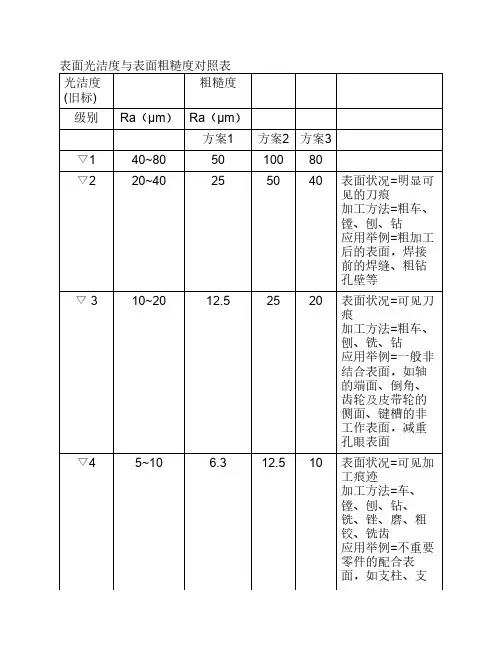

表面光洁度与表面粗糙度对照表粗糙度光洁度(旧标)级别Ra（μm）Ra（μm）方案1方案2方案3▽140~805010080▽220~40255040表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等▽ 310~2012.52520表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面▽45~10 6.312.510表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等▽5 2.5~5 3.2 6.35表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面▽6 1.25~2.5 1.6 3.2 2.5表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面▽70.63~1.250.8 1.6 1.25表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等▽80.32~0.630.40.80.63表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面▽90.16~0.320.20.40.32表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

表面粗糙度
参考资料
1、表面粗糙度与光洁度对照表
2、国内表面光洁度与粗糙度数值换算表
3、表面粗糙度国际标准加工方法
4、表面粗糙度代号标注示例
5、表面粗糙度在图样上的注法
6、表面粗糙在不同的加工方法中的参考应用
表面粗糙度与光洁度对照表
∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙在不同的加工方法中的参考应用
详细资料。
