51CTO下载-IBM-X3650-M3-RAID
配置和系统安装
IBM-X3650-M3 RAID配置和系统安
装
将服务器的连接线连接好，等服务器自检完成后开机。
会出现如图界面：

按Ctrl+H键进入RAID卡信息界面：
选择Start进入RAID配置界面
我这里是用了四块硬盘（选择：Configuration Wizard）

下面是三个选择（Clear Configuration
清晰的配置）、（New

Configuration新的配置）、（Add C
onfiguration
添加配置）。我

们在这里选择默认的选择Add Configuration

点击NEXT进行下一步。
这里有两个选择：（manual Configuration手动配置）（automatic
configuration自动配置），我这里选择的是manual Configuration
手动配置

点击NEXT进行下一步。
把Drives区里的硬盘按住Ctrl键用鼠标全部选择上，点击(Add
To Array添加到数组)添加到Drives Grooups区内

如图：
点击NEXT进行下一步。
选择阵列卡的模式，点击Add to SPAN，添加到Span内

如图：
点击NEXT进行下一步。
这里是RAID模式的选择RAID 0 、RAID 1、 RAID 5，我怎
里选择的是RAID 5。点击(Accept
接受)

点击NEXT进行下一步。
这里选择Yes
完成之后会出现这个界面，注意这是
一个虚拟驱动器，直接点击Next
就可以，

点击NEXT进行下一步。
点击Yes，保存这个配置
点击Yes
完成后会出现以下几个选择：
（fast initialize快速初始化）、（slow initialize缓慢的初始化）、

（check consistency检查一致性）、（properties内容任意）、
（set boot drive (current=NCNE) 设置启动驱动）
这里我选择的是：fast initialize快速初始化，点击Go。
然后选择Home回到主页面，会出现RAID配置和容量。

点击EXIT
点击Yes退出应用。

出现这个界面按键盘上的Ctrl+Alt+Del重启服务器。
做完RAID配置后就可以安装系统了。在做系统之前先准备好IBM
的引导盘和2003或2008系统安装盘。

服务器开机先把准备好的引导盘放入服务器光驱中，当界面出现
如下图时连续按F12键进行光驱引导。
进入引导状态：
引导完成后进行语言选择，这里没有中文所以选择英文，
进入您的键盘布局选择

默认就可以Next下一步就如协议许可
这里可以选择简体中文

接受协议，Next下一步
默认Next下一步，这里是您要安装的系统选择，我这里选择的
是WIN2003

如下图：
接下来就是WIN2003的版本选择，我这里选择的是企业版。

Next下一步，就如日期和时间设置（如下图）
Next下一步，这一步要注意：（了咱们上面已经配置好RAID了，

如果没有在开机Ctrl+H界面配置的话，也可以在这里配置选择
自己想要的RAID格式，很简单选择RAID直接下一步就可以
系统会自动给您配置好。）我这里已经做好RAID了所以直接选
择：（keep current adapter configurtion保持当前的RAID设置）
按默认的设置，点击Next执行下一步。（如下图）
Next下一步（如下图）
进入硬盘C区的空间划分，（如下图）
我这里是给了C区50G的空间，Next下一步（如下图）
Next下一步（如下图）

这里需要输入服务器的全名（Full name）和计算机名(Computer
name)以及密码(product ID)注：带*的必填其他的根据自己的需
要，点击Next下一步（如下图）
设计服务器的工作组，Next下一步（如下图）
（select the configuration method for your network
adapters
选择配置你的网络适配器）这里默认就可以，Next下一

步。如下图：
这里是客户终端的机器台数选择，根据自己需求。Next下一步

这里是选择时区和语言的设置
我这里选择的是（GMT+08:00）北京时区，语言是中文。Next
下一步

默认Next下一步
此处加载WIN2003的驱动，Next下一步

Next下一步
提示插入WIN2003系统盘，放入光盘后Next下一步

进行光盘校验，如果是版本错误，光盘会被弹出。
校验过后会让您执行下一步
系统的条款和协议，选择接受Next下一步
进行系统拷贝
拷贝完成后点击完成，你就可以歇着了，服务器会自动无需人工

参与给你把系统完成安装和驱动加载。（呵呵！泡杯茶放松下）

合集下载

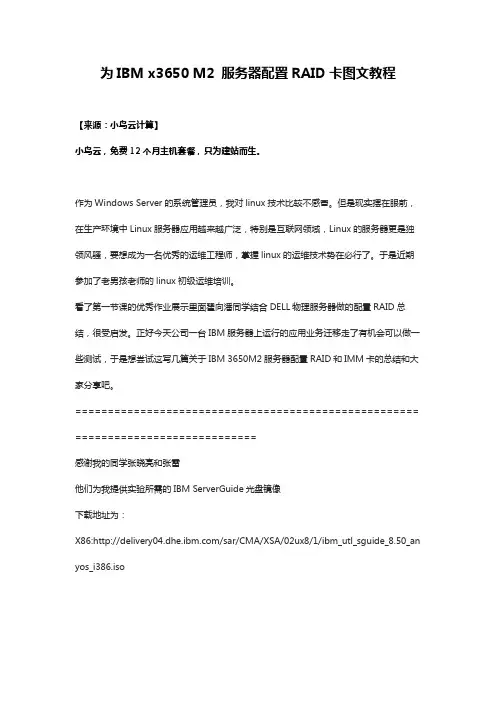

为IBM x3650 M2 服务器配置RAID卡图文教程

为IBM x3650 M2 服务器配置RAID卡图文教程

为IBM x3650 M2 服务器配置RAID卡图文教程【来源：小鸟云计算】小鸟云，免费12个月主机套餐，只为建站而生。

作为Windows Server的系统管理员，我对linux技术比较不感冒。

但是现实摆在眼前，在生产环境中Linux服务器应用越来越广泛，特别是互联网领域，Linux的服务器更是独领风骚，要想成为一名优秀的运维工程师，掌握linux的运维技术势在必行了。

于是近期参加了老男孩老师的linux初级运维培训。

看了第一节课的优秀作业展示里面翟向潘同学结合DELL物理服务器做的配置RAID总结，很受启发。

正好今天公司一台IBM服务器上运行的应用业务迁移走了有机会可以做一些测试，于是想尝试这写几篇关于IBM 3650M2服务器配置RAID和IMM卡的总结和大家分享吧。

===================================================== ============================感谢我的同学张晓亮和张雷他们为我提供实验所需的IBM ServerGuide光盘镜像下载地址为：X86:/sar/CMA/XSA/02ux8/1/ibm_utl_sguide_8.50_an yos_i386.isoX64：/sar/CMA/XSA/02uxa/1/ibm_utl_sguide_8.50_anyos_ x86-64.iso===================================================== ============================本实验用于演示通过IBM 3650M2服务器的MegaRAID BIOS Config Utility Virtual Configuration工具配置RAID实验主机：IBM 3650M2服务器一台,146G SAS硬盘4块。

实验步骤：1、通过开机自检之后，在屏幕出现如下提示的时候按下【ctrl】+h键，进入RAID卡配置界面2、确认对应的RAID卡，选择开始按钮3、进入之后主界面可以显示当前的磁盘阵列情况。

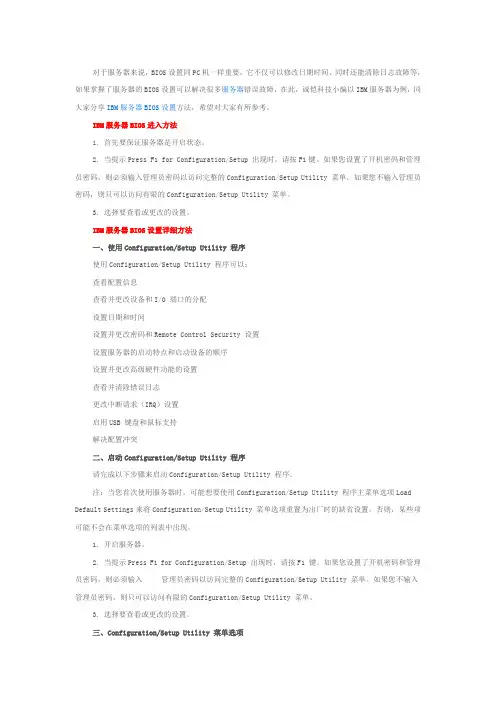

IBM X3650M3服务器BIOS使用说明

IBM X3650M3服务器BIOS使用说明

对于服务器来说，BIOS设置同PC机一样重要，它不仅可以修改日期时间、同时还能清除日志故障等，如果掌握了服务器的BIOS设置可以解决很多服务器错误故障，在此，诚恺科技小编以IBM服务器为例，同大家分享IBM服务器BIOS设置方法，希望对大家有所参考。

IBM服务器BIOS进入方法1. 首先要保证服务器是开启状态。

2. 当提示Press F1 for Configuration/Setup 出现时，请按F1键。

如果您设置了开机密码和管理员密码，则必须输入管理员密码以访问完整的Configuration/Setup Utility 菜单。

如果您不输入管理员密码，则只可以访问有限的Configuration/Setup Utility 菜单。

3. 选择要查看或更改的设置。

IBM服务器BIOS设置详细方法一、使用Configuration/Setup Utility 程序使用Configuration/Setup Utility 程序可以：查看配置信息查看并更改设备和I/O 端口的分配设置日期和时间设置并更改密码和Remote Control Security 设置设置服务器的启动特点和启动设备的顺序设置并更改高级硬件功能的设置查看并清除错误日志更改中断请求（IRQ）设置启用USB 键盘和鼠标支持解决配置冲突二、启动Configuration/Setup Utility 程序请完成以下步骤来启动Configuration/Setup Utility 程序。

注：当您首次使用服务器时，可能想要使用Configuration/Setup Utility 程序主菜单选项Load Default Settings来将Configuration/Setup Utility 菜单选项重置为出厂时的缺省设置。

否则，某些项可能不会在菜单选项的列表中出现。

1. 开启服务器。

2. 当提示Press F1 for Configuration/Setup 出现时，请按F1 键。

IBM服务器系统安装指南

IBM服务器系统安装指南

IBM服务器系统安装
2008-03-16 00:52
服务器的安装与PC的安装基本相同，但也有不同。

我们就把这台服务器当成是新机来安装。

也就是说不管硬盘中的数据了，如果您的硬盘中有别的数据，请自行备份。

首先，找出IBM随机安装光盘
将那张光盘插入服务器的DVDROM中，启动服务器。

这台服务器是使用SCSI硬盘的。

稍等片刻之后，封面界面切换，来到语种先择界面，要求我们选择相应的语言版本
选择键盘和区域语言，直接下一步行啦
一定要选对你所要安装的操作系统程序类型，如果安装2000系统，你就选2000的，如果装2003的系统，那你就选2003的
日期与时间设置好后，就快到了硬盘选项
设置主分区（活动分区，也就是C盘）的大小。

这里，我设了8000M，也就是8G。

并且在下面的文件格式中把它改为NTFS格式。

系统预安装
复制完文件以后，到了这一步，服务器上的光驱会自动弹出来了。

导航系统已经创建完成，并且要求我们插入WIN2003的系统安装光盘。

复制WIN2003安装文件
复制文件完成后，服务器自动重启。

安装时，就不再需要按F6来设置RAID了。

系统会自动安装。

无需要任何人手操
作，我们做的事只有等系统安装完成。

到了这里，可以说基本上完了，其它的与PC上安装几乎无异了，不同的是，当系统安装完成之后，我不会再需要安装什么什么驱动的，因为都已经装好了。

我们所要做的是设置好服务器的配置就行了。

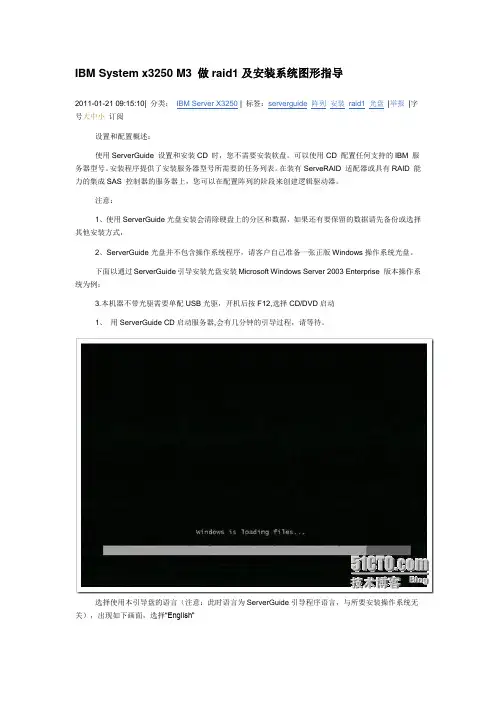

X3250 M3 RAID 系统安装
