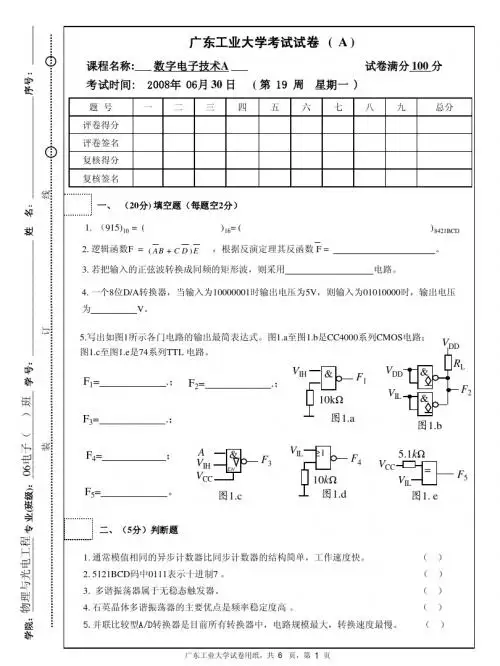

数电A卷

大学数电考试及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，基本的逻辑运算有（）。

A. 与、或、非B. 与、或、异或C. 与、或、非、异或D. 与、或、非、同或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点（）。

A. 输出仅取决于当前输入B. 输出与输入之间存在时延C. 电路中没有记忆元件D. 输出状态随输入状态的变化而变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的反相D. Q=D的延迟答案：A6. 以下哪个不是时序逻辑电路的特点（）。

A. 输出不仅取决于当前输入，还取决于电路状态B. 电路中包含记忆元件C. 输出状态随输入状态的变化而变化D. 输出与输入之间存在时延答案：C7. 一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 6答案：A8. 一个8位A/D转换器的分辨率是（）。

A. 1/256B. 1/128C. 1/64D. 1/512答案：A9. 以下哪个不是数字电路的优点（）。

A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C10. 以下哪个是JK触发器的特性方程（）。

A. Q' = J + K'B. Q' = JQ + K'Q'C. Q' = JQ + KQD. Q' = J + K答案：B二、填空题（每题2分，共20分）11. 在数字电路中，逻辑“1”通常表示为电压______，逻辑“0”通常表示为电压______。

答案：高电平；低电平12. 一个4位二进制计数器的计数范围是从______到______。

答案：0000；111113. 一个3线-8线译码器的输出线数是______。

数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。

答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。

模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。

2. 解释什么是时序逻辑电路，并给出一个例子。

答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。

在数字电路中，以下哪个逻辑门可以实现“有0出1，全1出0”的功能？
A. AND门
B. OR门
C. NAND门
D. NOR门
模拟电路中，电容的主要作用是？
A. 存储电荷
B. 放大信号
C. 滤波
D. 转换电平
在数字逻辑中，如果要表示一个四位二进制数，至少需要多少个触发器？
A. 2
B. 4
C. 8
D. 16
放大器的开环增益是指？
A. 无反馈时的电压增益
B. 有反馈时的电压增益
C. 输入信号与输出信号的比值
D. 负载电阻与输入电阻的比值
在模拟电路中，负反馈的主要作用是？
A. 提高增益稳定性
B. 减小失真
C. 扩大通频带
D. 提高输入阻抗
填空题
在数字电路中，_______门电路可以实现“异或”逻辑功能。

模拟电路中的运放（运算放大器）通常由_______、_______和_______三个基本部分组成。

数字电路中，_______是表示信息的基本单元，其取值只有_______和_______两种状态。

在模拟电路中，一个理想的电压源的特点是_______保持不变，而_______可以变化。

半导体二极管的正向偏置是指其P区接_______电位，N区接_______电位。

简述数字电路中组合逻辑电路和时序逻辑电路的主要区别。

描述模拟电路中电阻、电容和电感在电路中的基本作用。

解释数字电路中触发器的功能，并列举两种常见的触发器类型。

在模拟电路中，为什么需要引入负反馈？负反馈对电路性能有何影响？简述数字电路中二进制数与十进制数之间的转换方法。

《数字电子技术基础》试题一一、填空题（22分每空2分)1、, .2、JK触发器的特性方程为：。

3、单稳态触发器中,两个状态一个为态,另一个为态。

多谐振荡器两个状态都为态，施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关,而与无关.5、某数/模转换器的输入为8位二进制数字信号(D7～D0），输出为0～25。

5V的模拟电压。

若数字信号的最低位是“1”其余各位是“0"，则输出的模拟电压为。

6、一个四选一数据选择器,其地址输入端有个.二、化简题（15分每小题5分）用卡诺图化简逻辑函数,必须在卡诺图上画出卡诺圈1）Y（A，B，C,D）=∑m（0，1，2,3，4，5，6，7，13，15）2）利用代数法化简逻辑函数,必须写出化简过程3）三、画图题（10分每题5分)据输入波形画输出波形或状态端波形(触发器的初始状态为0)。

1、2、四、分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程(6分）2、电路如图所示，分析该电路，画出完全的时序图,并说明电路的逻辑功能，要有分析过程（11分）五、设计题（28分）1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示;请用反馈预置回零法设计一个六进制加法计数器。

(8分）六、分析画图题(8分)画出下图所示电路在作用下,输出电压的波形和电压传输特性74LS138功能表如下：输入输出G1 G2A G2B C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7×H ×××H L ××H L LH L LH L L ×××××××××L L LL L HL H LL H HH H H H H H H HH H H H H H H HH H H H H H H HL H H H H H H HH L H H H H H HH H L H H H H HH H H L H H H H74LS161功能表《数字电子技术基础》试题一答案一、填空题（22分每空2分) 1、A ， 2、3、稳态，暂稳态,暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题(15分 每小题5分）1）Y （A,B ，C ，D ）=∑m （0，1,2，3,4，5,6，7，13，15）= 2）3)1、 1、(6分）2、（111、（20分）1)根据题意,“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭.(2)由真值表列出逻辑函数表达式为：(3）根据逻辑函数表达式，选用译码器和与非门实现，画出逻辑电路图。
