第十六讲：透镜成像规律课堂练习

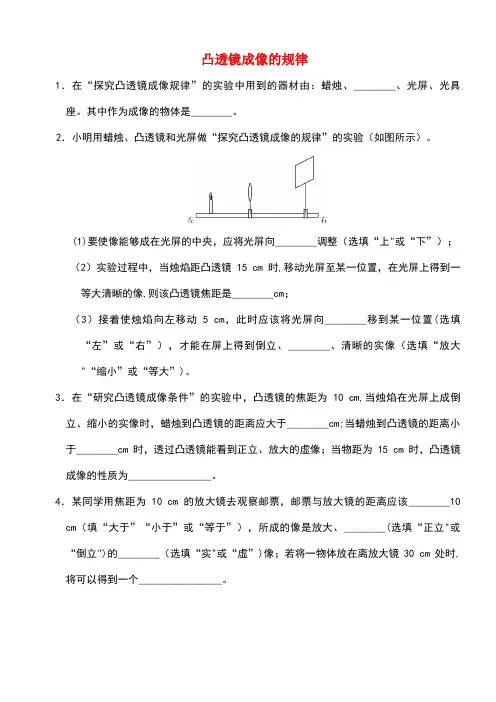

凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中用到的器材由：蜡烛、________、光屏、光具座。

其中作为成像的物体是________。

2．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验（如图所示）。

(1)要使像能够成在光屏的中央，应将光屏向________调整（选填“上"或“下”）；（2）实验过程中，当烛焰距凸透镜15 cm时,移动光屏至某一位置，在光屏上得到一等大清晰的像,则该凸透镜焦距是________cm；（3）接着使烛焰向左移动 5 cm，此时应该将光屏向________移到某一位置(选填“左”或“右”），才能在屏上得到倒立、________、清晰的实像（选填“放大"“缩小”或“等大”)。

3．在“研究凸透镜成像条件”的实验中，凸透镜的焦距为10 cm,当烛焰在光屏上成倒立、缩小的实像时，蜡烛到凸透镜的距离应大于________cm;当蜡烛到凸透镜的距离小于________cm时，透过凸透镜能看到正立、放大的虚像；当物距为15 cm时，凸透镜成像的性质为________________。

4．某同学用焦距为10 cm的放大镜去观察邮票，邮票与放大镜的距离应该________10 cm（填“大于”“小于”或“等于”），所成的像是放大、________(选填“正立"或“倒立")的________（选填“实"或“虚”)像；若将一物体放在离放大镜30 cm处时,将可以得到一个________________。

5．3 凸透镜成像的规律1．凸透镜蜡烛 2．（1)下(2)7.5 （3）左缩小3．20 10 倒立、放大的实像 4．小于正立虚倒立、缩小的实像尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。

文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。

4.3 凸透镜成像的规律一、单选题1．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像【答案】C【解析】由题意知凸透镜的焦距是10cm，蜡烛放在距凸透镜20cm处，物距等于2倍焦距，此时所以成倒立、等大的实像。

故选C。

2．将物体分别放在甲凸透镜（f甲＝10cm）、乙凸透镜（f乙＝5cm）前，物距相同。

通过两个透镜，在光屏上一个成缩小的像，一个成放大的像。

则（）A．甲凸透镜比乙凸透镜的折光能力强B．甲凸透镜成的是缩小的像C．物距可能是15cm D．物距可能是20cm【答案】C【解析】A．焦距越小，折光能量越强，故甲凸透镜比乙凸透镜的折光能力弱，故A不符合题意；B．若物体通过甲凸透镜成缩小的实像，则像是倒立、缩小的实像，物距要大于二倍焦距；物距大于20cm，此时20cm＞2f乙=2×5cm物体通过乙凸透镜液成倒立、缩小的实像，不符合题意，故甲凸透镜成的是放大的像，故B不符合题意；C．若物体经乙凸透镜成倒立缩小的实像，则物距大于10cm，当物距在10cm到20cm之间（u＝15cm）时，通过甲能成倒立、放大的实像，符合题意，故C符合题意；D．若物距是20cm时，对于甲凸透镜，物距等于二倍焦距，对于乙凸透镜，大于二倍焦距，不会成放大的像，故D不符合题意。

故选C。

3．在探究凸透镜成像规律的实验中，首先需要调整烛焰和光屏的中心位于主光轴上，下列照片中的情况属于调整好的是（）A．B．C．D．【答案】C【解析】观察上述四幅图可以看出，烛焰、凸透镜的光心以及光屏的中央大致在同一高度的是C图，A图中凸透镜的角度不对，B图中的凸透镜太低，D图中蜡烛的位置太低，故C正确，ABD错误。

故选C。

4．把物体放到凸透镜前16cm处可得到倒立、放大的实像，现将物体向凸透镜移近8cm时，得到的是（）A．倒立、放大的实像B．倒立、等大的实像C．倒立、缩小的实像D．正立、放大的虚像【答案】D【解析】一物体在凸透镜前16cm处，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以由凸透镜成>>，即像的规律可知，2f u f>>f cm f216解得16cm8cm>>f＜，由凸透镜成像规律可知，此时成正立、放大的虚像。

透镜成像规律专题训练题【知识点串讲】凸透镜的成像规律主要是研究①像相对于物体的正倒、大小和虚实②像距与物距的的关系，以及在生活中的应用问题。

（具体见下表）凸透镜成像规律【典型题型】一、像的大小判断问题判断方法一：实像：物近像远大，物远像近小。

虚像：物近像近小，物远像远大1、甲、乙、丙、丁是同一架可调焦距照相机的四种不同的使用情况，如图（a）所示．用它们对着同一景物——亭子各拍一张照片，如图（b）所示A、B、C、D．我们可以判定：甲拍___ ，乙拍______，丙拍_____，丁拍。

2、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（）A、报纸与眼睛不动，放大镜离报纸远一些B、报纸与眼睛不动，放大镜离报纸近一些C、报纸与放大镜不动，眼睛离报纸近一些D、报纸与放大镜不动，眼睛离报纸远一些3、摄影师利用“135”照相机对着一学生拍完一张全身像后，接着对站立不动的该生再拍一张半身像，则摄影师应（）A．缩短相机与学生距离，同时将镜头内缩B．缩短相机与学生距离，同时将镜头外推C．增大相机与学生距离，同时将镜头内缩D．增大相机与学生距离，同时将镜头外推4、图甲是城市很多路口安装的监控摄像头，它可以拍摄违章行驶或发生交通事故时的现场照片。

摄像头的镜头相当于一个凸透镜，它的工作原理与相似。

图乙和丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片，由图可以看出汽车所成的像变小，与此对应的像距将变。

5、小强利用图15所示的装置来探究凸透镜的成像规律。

通过实验，他发现蜡烛离透镜越远，光屏上得到清晰的像越_____（填“大”或“小”）。

当把蜡烛向凸透镜靠近时，要在光屏上得到清晰的像，光屏应_______凸透镜（填“靠近”或“远离”），此时在光屏上已成清晰的像是________的（填“倒立”或“正立”）。

实验中，屏上已成清晰的像，此时固定蜡烛，将透镜换成一个焦距稍小一点的凸透镜实验，则屏需向______（填“左”或“右”）移动才能成清晰的像，此刻的像比换镜前变____（填“大”或“小”）。

透镜及其成像规律练习题一、选择题1、物体放在凸透镜前适当位置能在屏上得到一个清晰的像,如果把屏拿开,则( )A.像还存在,但眼睛看不到B.像还存在,眼睛从各个方向看得到C.像还存在,但眼睛只能在一定范围内看到D.像不存在2、幻灯片和镜头位置之间的距离在16～26cm之间变动,为了能在屏幕上得到放大的像,应选下列何种焦距的镜头( )A.焦距15cmB.焦距4.5cmC.焦距6cmD.焦距30cm3、一束平行光正对凸透镜照射,在离透镜10cm处的光屏上得到一个亮点,那么当物体在凸透镜前25cm处时,在透镜的另一侧可以得到 ( )A.倒立缩小的实像B.倒立放大的实像C.正立缩小的实像D.正立放大的实像4、在实像与虚像的讨论中,正确的是( )A. 虚像是人们的幻觉,并没有光线进入人眼,所以不能用光屏得到,也不能直接用眼看到B. 人眼既能看到实像又能看到虚像,而屏幕上只能呈现实像,不能呈现虚像C. 由于光的反射只能形成虚像,由光的折射只能形成实像D．光的折射只能成虚像5、在研究凸透镜成像实验中,当蜡烛位于凸透镜前某位置时,在透镜的另一侧的光屏上呈现一个倒立、缩小的像,若保持凸透镜的位置不变,把蜡烛与光屏的位置相互交换,则光屏上将出现一个（）A.倒立、放大的清晰的像 B.倒立、缩小的清晰的像C.倒立、等大的清晰的像D.正立、放大的清晰的像6、将一物体放在凸透镜前,使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像,则凸透镜的焦距f满足关系式 ( )A.f＜6cmB.6cm＜f＜18cmC.9cm＜f＜12cmD.18cm＜f＜24cm7．下列关于凸透镜成像特点的说法中，错误的是（）A．实像都是倒立的，虚像都是正立的 B．缩小的都是实像，放大的都是虚像C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧8．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的实像9．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、放大的实像10．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小、最亮的光斑，测得此时光斑到透镜光心的距离是6㎝，该同学用此透镜观察较小的文字时，则较小文字到透镜的距离（）A．等于12㎝ B．大于6㎝小于12㎝ C．小于6㎝ D．大小12㎝11．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A．一定是实像 B.一定是虚像C.一定是放大的像D.一定是缩小的像12．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A．大于20㎝ B．大于10㎝且小于20㎝C．小于10㎝ D．等于20㎝13．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（）14．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（）Ａ．只能成半个烛焰的像，像的亮度不变Ｂ．只能成半个烛焰的像，像的亮度变暗Ｃ．仍成整个烛焰的像，像的亮度不变Ｄ．仍成整个烛焰的像，像的亮度减弱15．在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（）A．所成的是正立、缩小的实像B．所成的是倒立、缩小的实像C．把凸透镜向左移动，调整光屏的位置，得到的像变小D．把凸透镜向右移动，调整光屏的位置，得到的像变小16．蜡烛从离凸透镜距离为５f的地方向移向凸透镜的过程中，凸透镜所成的像（）Ａ．逐渐变大Ｂ．逐渐变小Ｃ．先变小，后变大Ｄ．先变大后变小17．某同学做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（）Ａ．成倒立、缩小的像Ｂ．成倒立、放大的像Ｃ．成正立、放大的像Ｄ．不能成像18．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为（）Ａ．60厘米Ｂ．40厘米Ｃ．20厘米Ｄ．10厘米19. 实像与虚像下列说法正确的是（）A. 实像和虚像都是实际光线会聚而成的B. 实像是实际光线会聚的，人眼能看到，虚像没有光线形成是人的幻觉C. 实像可以用光屏接收到，而虚像不能用光屏接收到D. 实像和虚像都可以用不透明的挡光板把他们挡住20. 把一物体放在凸透镜的焦点处，沿主光轴向远离透镜的方向移动（）A.像距逐渐增大，像变大B.像距逐渐增大，像变小C.像距逐渐变小，像变大D.像距逐渐变小，像变小二、填空题1、照相机拍摄景物时,景物到照相机的距离应该___________,在胶片上成的是___________像。
