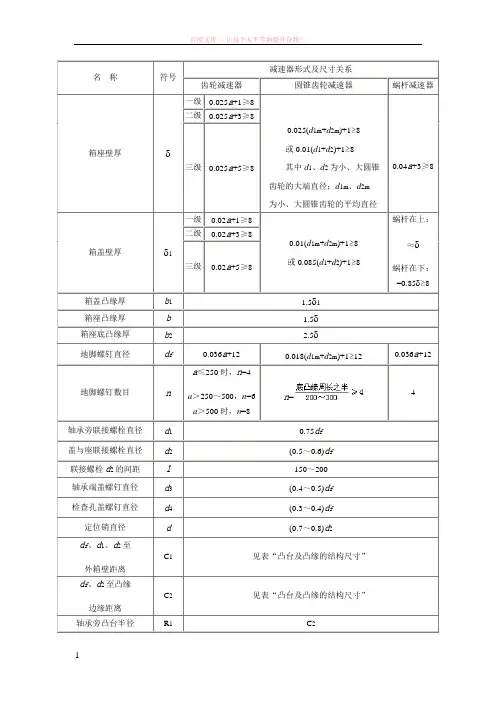

减速器箱体设计
一、 机盖
减速器机盖如图所示
1、 创建基本几何体
1) 启动pro/e，单击新建文件按钮，新建名为“jigai.prt”的零件文件，并采用mmns_part_solid模版。
2) 单击工具栏中的拉伸特征按钮，打开拉伸特征操控板，选择位置/定义命令，在打开的草绘对话框中，选择FRONT面为草绘平面、RIGHT面为参照平面。
单击“草绘”进入草绘界面，并绘制如下草绘截面，完成草绘！
在拉伸特征操控板上单击“实体拉伸”按钮，指定拉伸深度类型为对称并输入拉伸深度为102，单击完成拉伸特征。
3) 单击工具栏中的壳特征按钮（），打开壳特征操控面板，选择“参照”命令。在打开的“参照”对话框中，激活“移除的曲面”框并选择下图所示曲面为参照面，在操控板的厚度框（）里输入厚度为8，单击完成！
4) 单击工具栏的“倒圆角”按钮（），打开倒圆角操控板，选择“设置”命令。在打开的对话框里，激活“集1”的参照框并按住键选择如图所示的边，在半径栏输入圆角半径为6，单击“新建集”，激活新建集的“参照”框并按住键选择如图所示的边，在半径栏输入圆角半径为14。完成倒圆角。
2、创建联结面
1) 单击工具栏中的“拉伸特征”按钮（），打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的“草绘”对话框中，选择曲面“F5”为草绘平面、默认参照。
单击草绘进入草绘界面，绘制如图所示草绘平面，单击完成草绘。
在拉伸操控板上单击“实体拉伸”按钮，指定拉伸深度类型，输入拉伸深度12，单击完成拉伸特征！
2) 单击工具栏中的“孔特征”按钮（），打开孔特征操控板。在操控板上单击创建直孔”按钮（），选择直孔类型为草绘，单击草绘按钮（）进入草绘界面并绘制截面如下，完成草绘。
3) 选择放置命令，激活主参照框并选择曲面F8为主参照；激活次参照框，按住键选择FRONT面和RIGHT面为次参照，并将偏移量分别修改为35和156.单击完成草绘孔的创建。
4) 重复“孔特征”操作。在操控板上单击“创建直孔”按钮，选择直孔类型为“草绘”，单击草绘按钮进入草绘界面并绘制如下截面。选择“放置”命令，激活主参照并选择F8为主参照；激活次参照，按住键并选择FRONT面和RIGHT面为次参照，并将偏移量设为35和244。单击完成草绘孔的创建！
5) 重复第（3）步孔特征操作。
完成草绘后，选择“放置”命令，激活主参照框并选择曲面F8为主参照；激活次参照框，按住键选择FRONT和RIGHT面为次参照，并将偏移量分别修改为65和110.单击完成第二个草绘直孔的创建！
3、 创建轴肩及轴承座孔
单击工具栏中的拉伸特征按钮，打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的“草绘”对话框中，选择曲面F5为草绘平面、默认参照，单击草绘进入草绘界面，绘制如下所示的截面。在拉伸特征操控板上单击“实体拉伸”指定拉伸深度类型，输入拉伸深度为33，如下图，单击完成拉伸！
单击工具栏中的“拉伸特征”按钮，打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的“草绘”对话框中，选择曲面F5为草绘平面，默认参照，进入草绘，绘制如下草绘截面。在拉伸操控板上单击实体拉伸按钮，指定拉伸深度类型，输入拉伸深度，完成拉伸特征！
单击工具栏中的“拉伸特征”按钮，打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的“草绘”对话框中，选择曲面F5为草绘平面，默认参照，进入草绘，绘制如下草绘截面。在拉伸操控板上单击实体拉伸按钮，指定拉伸深度类型，输入拉伸深度，完成拉伸特征！
单击工具栏中的“孔特征”按钮，打开孔特征操控板。在操控板上单击创建直孔按钮，选择直孔类型为“草绘”，进入草绘界面，绘制如下草绘，单击完成！选择“放置”命令，激活主参照框并选择曲面F12，即轴肩上表面为主参照；激活次参照框按住键选择FRONT和RIGHT面为次参照，并将偏移量分别修改为73和68。单击完成草绘孔的创建！
执行“编辑”/“特征操作”命令，弹出菜单管理器。特征选择“复制”命令，单击完成；复制特征选择“移动”“选取”“独立”，单击完成；选取第（5）步创建的孔特征，单击完成；移动特征选择“平移”，选取方向选择“平面”并选取RIGHT面为参照、方向为正向，在信息栏弹出的“输入偏距距离”框中输入偏距为148，单击完成！
重复第（6）步特征复制操作，输入偏移距离为276，完成孔复制操作。
4、 镜像特征、创建起盖螺孔及轴承座孔倒角
1) 按住选中有对称性的特征，单击工具栏中的“镜像”按钮（），打开镜像操控板，激活并选择FRONT面为镜像平面，单击完成镜像！
2) 单击工具栏中的“孔特征”，在孔特征操控板上单击“创建标准孔”按钮（），选择标准孔螺纹类型为ISO，指定钻孔深度类型，输入钻孔深度为12.5，如下图。选择放置命令，激活主参照并选择F8为主参照；激活次参照，按住键选择FRONT和RIGHT面为次参照，并将偏移量分别修改为25和244。选择形状命令，修改螺纹尺寸如下！
3) 单击工具栏中的倒圆角（），打开操控板，按住键选择如图所示的边，输入D=2，单击完成！
5、 创建吊耳
1) 单击工具栏中的“筋特征”按钮（），打开筋特征操控板，选择“参照”/“定义”命令，在打开的“草绘”对话框中，选择FRONT面为草绘平面，RIGHT面为参照，单击进入草绘，绘制截面如下后单击完成！
2) 重复筋特征及拉伸特征操作，完成另一侧吊耳创建，筋草绘如下。
6、 创建窥视孔
单击工具栏中的“基准平面”按钮（），在打开的基准平面对话框中，选择“放置”选项，激活参照框并选择RIGHT面为偏移参照并输入偏距150，单击完成基准面建立！
单击工具栏中的“基准轴”按钮（），选择“放置”选项，激活参照框并选择DTM1面和TOP面为穿过参照，单击确定完成基准轴A_34的创建！
单击工具栏中的“基准轴”按钮，选择“放置”选项，激活参照框并选择RIGHT面和TOP面为穿过参照，单击确定完成基准轴A_35的创建！
单击工具栏中的“基准平面”按钮，在打开的基准平面对话框中，选择“放置”选项，激活参照框并选择F5曲面为法向参照并选择A-35为穿过参照，单击完成DTM2创建！
单击工具栏中的“基准轴”按钮，选择“放置”选项，激活参照框并选择DTM1面F5面为穿过参照，单击确定完成基准轴A_36的创建！
单击工具栏中的“基准轴”按钮，选择“放置”选项，激活参照框并选择PRONT面F5面为穿过参照，单击确定完成基准轴A_37的创建！
单击工具栏中的“拉伸特征”按钮，选择“位置”“定义”命令。在打开的对话框中，选择F5为窥视孔所在的面为草绘平面，默认参照，进入草绘界面，选择草绘参照为A_36和A_37，绘制如下草绘，在拉伸操控板上单击“实体拉伸”，指定拉伸深度类型，输入拉伸深度为5，单击完成拉伸！
重复拉伸特征操作，选择窥视孔面为草绘平面、默认参照，绘制如下草绘截面。在拉伸操控板上单击“实体拉伸”，指定拉伸深度类型，单击完成拉伸剪切特征！
二、 机座
1、 创建基本几何体 1) 启动pro/e，新建文件，名称为“jizuo.prt”的零件文件，并采用mmns_part_solid模板。
2) 单击工具栏中的拉伸特征按钮，打开操控板，选择“”位置“定义”命令。在打开的“草绘”对话框中，选择FRONT面为草绘平面，RIGHT面为参照平面，单击草绘进入草绘界面，绘制如下截面，单击完成。在拉伸特征操控板上单击“实体拉伸”按钮，指定拉伸深度类型，并输入拉伸深度为102。
3) 单击工具栏中的“壳特征”按钮，打开操控板，选择“参照”命令。在打开的“参照”对话框中，激活“移除的曲面”框并选择如下图所示的曲面为参照面，在操控板的厚度框里输入厚度为8，单击完成。
4) 单击工具栏中的“倒圆角”按钮，打开倒圆角操控板，选择“设置”命令。在打开的对话框里，激活“集1”按住CTRL键选择下图所示边，并输入半径为14，
5) 单击“新建集”添加“集2”，按住CTRL键选择如下图所示边，输入半径为6。单击完成倒圆角。
2、 创建底座
1) 单击工具栏中的“拉伸特征”按钮，打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的草绘对话框中，选择F5曲面即基本体侧面为草绘平面，FRONT 面为参照平面，单击进入草绘界面，绘制如图所示的草绘截面，单击完成草绘。在拉伸特征操控板上单击“实体拉伸”，指定拉伸深度类型，并输入拉伸深度为368，单击完成拉伸特征。
2) 单击工具栏中的“孔特征”按钮，打开孔特征操控板，在操控板上单击“创建直孔”按钮，选择直孔类型为“草绘”，单击“草绘”按钮，进入草绘界面，并绘制如下截面，单击完成草绘。选择“放置”命令，激活主参照面并选择F8面即底座顶面为主参照；激活次参照框，按住CTRL键选择FRONT面和RIGHT面为次参照，并将偏移量改为75和195。单击完成草绘孔的创建。
3) 执行“编辑”/“特征操作”命令，弹出菜单管理器。特征选择“复制”命令，单击完成；特征复制选择“移动”、“选取”、“独立”，单击完成；选取特征为第（2）步中创建的孔特征，单击完成；移动特征选择“平移”，选取方向选择“平面”并选取RIGHT面为参照，方向为正向，在信息栏弹出的“输入偏距距离”框中输入150，单击完成。
4) 重复第（3）步操作，输入偏距距离为300，完成复制孔操作。
5) 按住Ctrl键选择有对称性的底座特征，单击工具栏中的“镜像”按钮，打开镜像操控板，激活“镜像平面”框并选择FRONT面为参照，单击完成镜像。
3、 创建联结面
1) 单击工具栏中的“拉伸特征”按钮，打开拉伸特征操控板，选择“位置”/“定义”命令。在打开的“草绘”对话框中，选择曲面F5为草绘平面，默认参照，进入草绘界面并绘制如下草绘截面。在拉伸操控板上单击“实体拉伸”按钮，指定拉伸深度类型，并输入拉伸深度为12，单击完成拉伸特征。
2) 单击工具栏中的“孔特征”按钮，打开孔特征操控板。在操控板上单击“创建直孔”按钮，选择直孔类型为“草绘”，单击草绘按钮，进入草绘界面，绘制如下截面。选择“放置”命令，激活主参照框并选择曲面F22即联结面底面为主参照；激活次参照框，按住CTRL键选择FRONT和RIGHT面为次参照，并将偏移量分别修改为35和156.单击完成草绘直孔的创建。
