(完整版)链轮计算公式

链条长度的计算公式

一、链条长度的基本计算公式。

1. 链节数计算。

- 对于滚子链传动，链节数 L_p的计算公式为：

- 当中心距可调整时：L_p = (2a_0)/(p)+(z_1 + z_2)/(2)+(p)/(a_0)((z_2 -

z_1)/(2π))^2

- 其中，a_0 是初定中心距（mm），p 是链条节距（mm），z_1 是小链轮齿数，z_2是大链轮齿数。

- 当中心距不可调整且无张紧装置时，首先根据结构要求确定中心距 a，然后计算链节数：

- L_p=(z_1 + z_2)/(2)+2(a)/(p)+((z_2 - z_1)/(2π))^2(p)/(a)

2. 链条长度计算（由链节数转换）

- 链条长度 L（mm）可由链节数 L_p 计算得到，公式为 L = L_p× p

二、公式应用示例。

1. 已知条件。

- 假设初定中心距 a_0 = 400mm，链条节距 p = 15.875mm，小链轮齿数 z_1

= 17，大链轮齿数 z_2 = 35。

2. 计算链节数（中心距可调整情况）

- 根据公式 L_p=(2a_0)/(p)+(z_1 + z_2)/(2)+(p)/(a_0)((z_2 - z_1)/(2π))^2

- 计算(2a_0)/(p)=(2×400)/(15.875)≈50.39 - (z_1 + z_2)/(2)=(17 + 35)/(2)=26

- ((z_2 - z_1)/(2π))^2=<=ft((35 - 17)/(2π))^2=<=ft((18)/(2π))^2≈8.2

- (p)/(a_0)((z_2 - z_1)/(2π))^2=(15.875)/(400)×8.2≈0.32

- 则 L_p = 50.39+26 + 0.32=76.71，取整为 L_p = 77（链节数必须取整数）。

链轮参数计算公式

链轮参数计算公式

编辑整理：

尊敬的读者朋友们：

这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（链轮参数计算公式）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为链轮参数计算公式的全部内容。

链轮参数计算公式

链轮不讲模数,讲节距,有国标的，以英制为单位

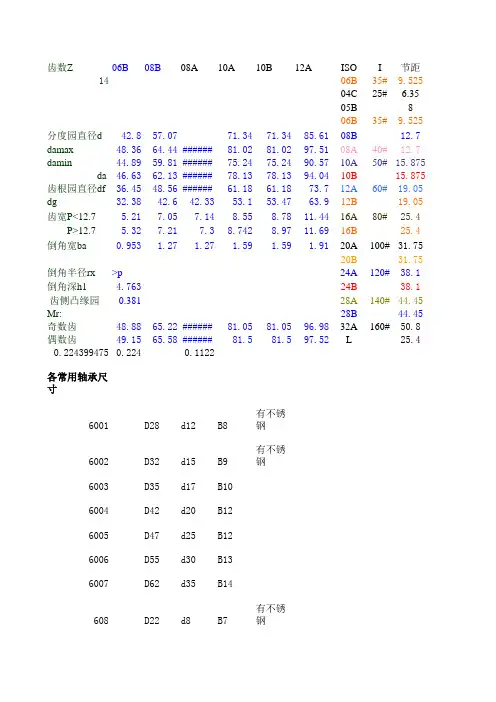

一.滚子链轮主要尺寸及基本参数

配用链条的

常用P=12。7 15。875 19.05 25.4

dr=7。92 10.16 11。91 15。88

链轮齿数 Z

节 距 P

滚子外径 dr

排 距 pt

分度圆直径 d d=p/sin（180°/z)

齿顶圆直径 da da=d＋1。25p－dr或da=p(0.54＋cot180°／z)

齿根圆直径 df df=d－dr

二。外啮合标准圆柱齿轮传动几何尺寸计箅

名 称 代 号 直 齿 轮 斜齿(人字齿）轮

模 数 m （mn) 按国标选取

齿 数 z

分度圆柱螺旋角 β β=0° Cosβb=cosαn／cosαt

齿顶圆压力角 αa （αat） αa=arccosdb／da αat= arccosdb／da

分度圆直径 d d=zm d=zmn

链轮齿数(z)22链条节距( p )31.75分度圆直径d223.0969053damax=243.7344damin=233.4878三圆弧-直线齿形 (da)=237.9711齿根圆直径(df）204.0469053hmax=11.4733hmin=6.35三圆弧-直线齿形 (ha)=8.5725链条滚子外径(d1)19.05量柱直径（dr）19.06

偶齿数242.1469奇齿数241.5785

标准链轮

量柱测量距（MR）齿顶圆直径da

分度圆弦齿高齿沟圆弧半径r19.095（α/2）°0.855211α°1.710423 M(mm)11.50177 T(mm)9.99834工作段圆弧半径 r2(mm)23.495工作段圆弧中心角β°12.4W(mm)22.25472V(mm)7.230998链轮齿数(z)个10链条滚子外径d1(mm)18 齿形半径r/20.185005齿顶圆弧半径r313.56977齿沟半角

工作段圆弧中心O2的坐标

齿顶圆弧中心O3的坐标

链轮计算公式范文

链轮计算公式是用于计算链条传动的关键参数的数学公式。链条传动是一种常见的机械传动方式，利用链条将动力传递给相邻的轮齿或齿槽，在各种机械设备中广泛应用。链轮计算公式包括链条长度计算公式、齿轮比计算公式、齿轮齿数计算公式等。

链条长度计算公式：

链条长度=(n+2)/2*(2C+(N-1)*p)+(πD-2)*(n-1)+C

其中，链条长度表示链条的总长度；

n表示链条的节距数；

C表示链节的长度；

N表示链轮齿数；

p表示链轮齿间节距；

D表示链轮的直径。

齿轮比计算公式：

齿轮比=驱动轮齿数/被动轮齿数

其中，齿轮比表示驱动齿轮每转动一周，被动齿轮转动的周数；

驱动轮齿数表示驱动链轮上的齿数；

被动轮齿数表示被动链轮上的齿数。

齿轮齿数计算公式： 齿数=(π*D)/m

其中，齿数表示链轮的齿数；

D表示链轮的直径；

m表示齿距。

以上是链轮计算公式的简要介绍，下面将详细说明每一个公式的主要概念和应用。

1.链条长度计算公式

链条长度计算公式用于计算链条在链轮上传递时所需要的总长度。该公式基于链条的节距数、链节的长度、齿数和链轮的直径进行计算。它包括了链节的长度、链节之间的间隙以及链环的长度等参数。

2.齿轮比计算公式

齿轮比计算公式用于计算链条传动中驱动齿轮和被动齿轮之间的转动比例。该公式使用驱动轮和被动轮上的齿数进行计算，齿轮比可以反映出传动装置的速度比例关系。

3.齿轮齿数计算公式

齿轮齿数计算公式用于计算链轮的齿数。该公式基于链轮的直径和齿距进行计算，齿轮的齿数决定了链条传动时的速度和力的传递比例。
