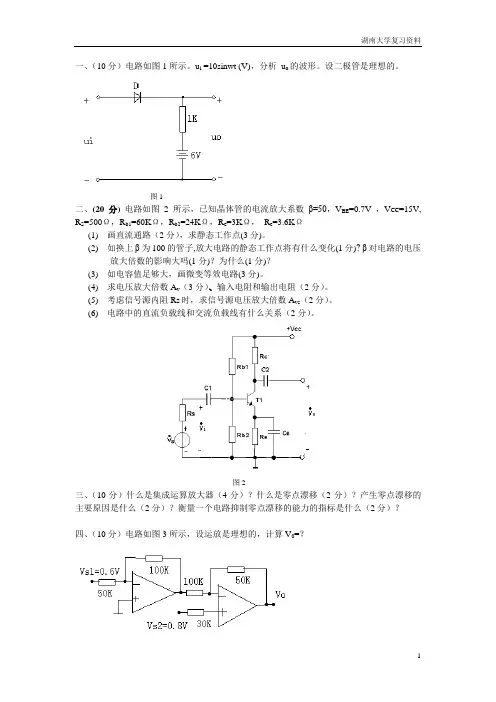

湖南大学复习资料
1 一、（10分）电路如图1所示。ui =10sinwt (V)，分析 uo的波形。设二极管是理想的。
图1
二、(20分) 电路如图2所示，已知晶体管的电流放大系数β=50，VBE=0.7V ，VCC=15V,
RS=500Ω，Rb1=60KΩ，Rb2=24KΩ，RC=3KΩ， Re=3.6KΩ
(1) 画直流通路（2分），求静态工作点(3分)。
(2) 如换上β为100的管子,放大电路的静态工作点将有什么变化(1分)? β对电路的电压放大倍数的影响大吗(1分)？为什么(1分)？
(3) 如电容值足够大，画微变等效电路(3分)。
(4) 求电压放大倍数Av（3分）、输入电阻和输出电阻（2分）。
(5) 考虑信号源内阻RS时，求信号源电压放大倍数Avs（2分）。
(6) 电路中的直流负载线和交流负载线有什么关系（2分）。
图2
三、（10分）什么是集成运算放大器（4分）？什么是零点漂移（2分）？产生零点漂移的主要原因是什么（2分）？衡量一个电路抑制零点漂移的能力的指标是什么（2分）？
四、（10分）电路如图3所示，设运放是理想的，计算V0=？
湖南大学复习资料
2 图3
五、（10分）电路如图4所示，用相位平衡条件判断该电路能否产生正弦波振荡（5分），要求画出其交流通路（2分），并在交流通路中标出Vi、，Vo、Vf（3分）。
图4
六、（10分）电路如图5所示，已知ui=12sinωt（V）。当UR为-3V时，试求阈值电压（3分），画出电压传输特性（4分）和输出电压的波形（3分）。
图5
七、（10分）电路如图6所示。
（1） 画交流通路（2分）。
（2） 用瞬时极性法判断反馈的极性，并将瞬时极性标在电路上（2分）。
（3） 若为负反馈，说明负反馈的类型（2分），假设为深度负反馈，计算此条件下放大倍数（4分）。
湖南大学复习资料
3 八、（10分） 图7(a) 是固定偏流放大电路，图7 (b)给出了BJT的输出特性曲线及交、直流负载线，试求：
湖南电工考试试题及答案
一、单选题（每题2分，共20分）
1. 电流通过导体时，导体内部的电子会发生（ ）运动。
A. 无序
B. 有序
C. 随机
D. 定向
答案：D
2. 电路中，电阻的单位是（ ）。
A. 欧姆
B. 伏特
C. 安培
D. 瓦特
答案：A
3. 交流电的频率是指交流电在单位时间内周期性变化的次数，其单位是（ ）。
A. 赫兹
B. 瓦特
C. 欧姆
D. 安培
答案：A
4. 电路中，电压与电流的关系遵循（ ）定律。 A. 欧姆定律
B. 基尔霍夫定律
C. 法拉第定律
D. 楞次定律
答案：A
5. 电路中，电功率的计算公式是（ ）。
A. P = VI
B. P = V^2/R
C. P = I^2R
D. P = V/I
答案：A
6. 电路中，电容器的单位是（ ）。
A. 法拉
B. 欧姆
C. 伏特
D. 安培
答案：A
7. 电路中，电感器的单位是（ ）。
A. 亨利
B. 欧姆
C. 伏特
D. 安培
答案：A
8. 电路中，二极管的主要作用是（ ）。
A. 整流
B. 滤波
C. 放大
D. 稳压
答案：A
9. 电路中，三极管的主要作用是（ ）。
A. 整流
B. 滤波
C. 放大
D. 稳压
答案：C
10. 电路中，晶体管的类型包括（ ）。
A. NPN型和PNP型
B. NPN型和PN型
C. PNP型和NPN型
D. PN型和NP型
答案：A
二、多选题（每题3分，共15分）
11. 电路中，以下哪些元件属于被动元件（ ）。
A. 电阻器
B. 电容器
C. 二极管
D. 电池
答案：A、B、C
12. 电路中，以下哪些元件属于有源元件（ ）。
A. 电阻器
B. 电容器
C. 三极管
D. 电池
答案：C、D
13. 电路中，以下哪些定律是基本定律（ ）。
A. 欧姆定律
B. 基尔霍夫定律
C. 法拉第定律
D. 楞次定律
答案：A、B
XXXX届电子专业毕业班第X次月考题 第1页（共12页） XX职业中专学校XXXX届高三年级月考试题（第04套）
电子电工类专业综合知识试卷
〖第X次月考试卷 时量150分钟，满分390分〗
一、填空题：（每空3分，共90分。答案填写在题后的表格中。）
01、电路如图所示，试填写―― U＝________V；U1＝________V。
02、一表头Ig＝1mA，Rg＝1KΩ，此表作
为直流电压表时，要求量程为100V，
则应在表头 联接一个电阻，其阻
值为 Ω；若改为量程为10mA
的直流电流表，则在表头上 联接
一个电阻，其阻值为 Ω。
01
03、如图所示。其中，3A电流源两端电压U＝______ V，
流过4V电压源的电流 I＝______ A 。
04、利用叠加原理求解两个电源作用的线性电路时，若电源1
单独作用时负载上的电压为5V，电流为4A，电源2单独作
用时负载上的电压为－3V，电流为－2A，则该负载上的实
际电流为______A，吸收的功率为______W。
05、已知正弦电流的角频率w＝103rad/s，其有效值相量
520IA=а&，该正弦电流的瞬时值表达式i＝___________A。
06、某元件两端电压和通过的电流分别为：5sin(200t90)uV=+°；2cos200tiA=。则该元件代表
的是 元件。
07、已知某三相交流电路中，对称负载采用三角形联结，每相负载均为600＋j800Ω，电源线电压
为380V，则相电流Ip＝______A，线电流 Il＝______A 。
08、某一非正弦电压=7+8sint6sin2tU(t)(V)-，则它的有效值等于________________。
09、数字信号是由一系列在________和________变化上都是离散的脉冲信号所组成。
10、脉冲信号是一种瞬间变化________极短的电压或电流。
11、微分电路与放大电路的阻容耦合电路有相同的形式，主要区别在于__________不同。
XXXX届电子专业毕业班月考题01 第1页（共12页） XX职业中专学校XXXX届高三年级月考试题（第12套） 电子电工类专业综合知识试卷 〖第X次月考试卷 时量150分钟，满分390分〗 一、填空题：（请将答案填写在横线上。本大题共20小题，第01～15题，每题4分；第16～20小题，每空4分；共100分） 01、a、b两点间的电压为3V，若将1C的正电荷从a点移动到b点则电场力做功为________。 02、有甲灯“220V、60W”和乙灯“110V、40W”串接于220V的电源上工作时，__________灯较亮。 03、有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是__________。 04、有一滑线式电桥如图所示，当滑片滑到D时，灵敏电流计的读数为______时，电桥处于平衡状态。若这时测得L1＝40cm，L2＝60cm，R＝10Ω，则RX＝________。
题04 题05 题06 05、所示电路中，伏特表的内阻很大，每个电池的电动势为1.5V，内电阻为0.3Ω，则伏特表的读数是__________，电池组的内电阻是__________。 06、所示电路中，如果伏特表读数为10V，安培表的读数为0.1A，安培表的内阻为0.2Ω，则待测电阻RX的阻值为__________。 07、如图所示，当S闭合时Vb＝________，当S断开时Vb＝________。
题07 题11 题14 RX
L1 L2 D S R
RX
10V
2V 4W 4W 6W b S a 2A -3A + -5V - + 6V -
60mF 20mF 20mF 40mF
30mF 班级： 姓名： XXXX届电子专业毕业班月考题01 第2页（共12页） 08、有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，那么外电阻与电源内电阻之比为__________。 09、某元件的额定参数为“1kΩ，2.5W”正常使用时允许流过的最大电流为________。 10、某有源二端网络，开路电压为6V，短路电流为2A，若外接一个3Ω的负载电阻时，其端电压是 __________。 11、图中，A方框中的元件是__________，B方框中的元件是__________。（填电源还是负载） 12、有三只电容器串联在电路中C1:C2:C3＝1:2:3，则U1:U2:U3＝____________。 13、两只电容器串联时为20pF，并联时为90pF，则C1，C2为______________。 14、如图所示，总电容C＝__________。 15、已知C1的容量为100pF耐压为150V，C2容量为50pF耐压为200V。C1，C2串联后耐压值 为__________。 16、用万用表测试大容量电容时，若指针偏转角度较大，且回不到∞处，说明此电容器 存在__________现象。 17、下列几个色环电阻的阻值为多少？ ① 棕黑红金____________；② 黄紫橙银____________；③ 紫绿黄金____________ 18、下列各种标示法所表示的电容量大小分别是多少μF或pF？ ① 473____________μF； ② 222____________pF； ③ 433____________pF。 19、分别标出右图所示三极管中另两个管脚的 中文名称与字母代号。 一、题19图 20、乙类功率放大器的理想效率是____________。 二、是非题：（对的打“Ö”，错的打“´”。本大题共10小题，每小题2分，共20分） 01、（ ）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。 02、（ ）因为N型半导体的多子是自由电子，所以它带负电。 03、（ ）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。 04、（ ）通常多级阻容耦合放大电路，整个放大电路的输入电阻就是第一级电路的输入电阻，输出电阻就是末级电路的输出电阻。
