I-EIS智能消防应急疏散指示系统
系统简介
智能消防应急疏散指示系统主要有应急照明控制器（监管主机）、消防应急灯具专用应急电源、应急照明分配电装置、各类型智能灯具等组成，形成了一套智能网络，在发生灾害时将人群疏散到安全地带，为消防人员作业提供有利的条件。强调疏散的智能型、通信的可靠性、电源的安全型、操作的方便性、人机的友好。
设计特点：
疏散线路自动生成；
应急灯采用安全电压；
控制器支持CAD文件；
通信网络布线简单；
支持远程控制；
提前生成预案；
安装调试简单。
设计依据：
《消防应急照明和疏散指示系统》（GB17945-2010）
《低压配电设计规范》（GB50054-95）
《高层民用建筑设计防火规范》（GB50045-2005）
《建筑设计防火规范》（GB50016-2006）
《民用建筑电气设计规范》（JGJ16-2008）
《城市轨道交通技术规范》（GB50490-2009）
《地铁运营安全评价标准》（GB50438-2007）
《地铁设计规范》（GB50151-2003）
设备名称 参考图形 型号 设计功能说明 安装方式
应急照明控制器 I-EIS/KR-C-1000A 人机交互设备，解析底层设备的工作故障状态信息。与FAS系统联动，对底层灯具发送各种指令；
检测系统运行状态；
支持CAD导入，组态软件，支持现场编辑；
与分配电装置采用RS-485总线通信；
4路总线接口（可扩展）；
后备电源系统。 落地式 600*600*1800mm
消防应急灯具 KR-D-3KVA 系统专用应急电源；输入：AC220V/380V/50HZ；输出：AC220V/380V/50HZ; 落地式 800*450*1840mm
KR-D-6KVA 800*600*2240mm
KR-D-15KVA 主机柜：专用应急电源 受控于应急照明控制器，RS485通讯总线；
为应急照明分配电装置、应急照明灯具、应急编制灯具提供电源；

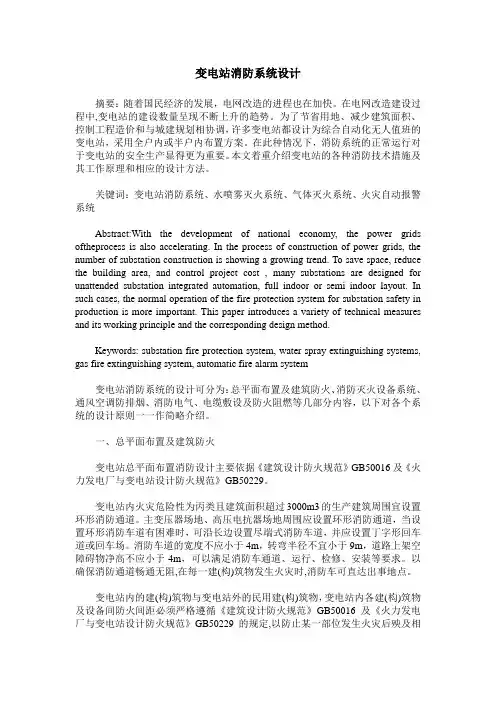

变电站消防系统设计
摘要：随着国民经济的发展，电网改造的进程也在加快。在电网改造建设过程中,变电站的建设数量呈现不断上升的趋势。为了节省用地、减少建筑面积、控制工程造价和与城建规划相协调，许多变电站都设计为综合自动化无人值班的变电站，采用全户内或半户内布置方案。在此种情况下，消防系统的正常运行对于变电站的安全生产显得更为重要。本文着重介绍变电站的各种消防技术措施及其工作原理和相应的设计方法。
关键词：变电站消防系统、水喷雾灭火系统、气体灭火系统、火灾自动报警系统
Abstract:With the development of national economy, the power grids
oftheprocess is also accelerating. In the process of construction of power grids, the
number of substation construction is showing a growing trend. To save space, reduce
the building area, and control project cost , many substations are designed for
unattended substation integrated automation, full indoor or semi indoor layout. In
such cases, the normal operation of the fire protection system for substation safety in
production is more important. This paper introduces a variety of technical measures
and its working principle and the corresponding design method.
对《火灾自动报警系统设计规范》（GB 50116-
2013）
的初步解析
一、强条部分
本规范共有24条强制性条文，分布于3、4、6、10、11、12章中，
具体为3.1.6条、3.1.7条、3.4.1条、3.4.4条、3.4.6条、4.1.1
条、4.1.3条、4.1.4条、4.1.6条、4.8.1条、4.8.4条、4.8.5
条、4.8.7条、4.8.12条、6.5.2条、6.7.1条、6.7.5条、6.8.2
条、6.8.3条、10.1.1条、11.2.2条、11.2.5条、12.1.11条及12.2.3
条。
1）、3.1.6条 本条规定系统总线上及总线穿越防火分区处必须设
短路隔离器，并规定每一隔离器所带消防设备总数不得超过32点。对于
该条的执行，由于整本规范并没有对短路隔离器的安装作出明确规定，
故短路隔离器可就地设置；对标准层，一般点数不会超过100点，4路
即可，则可注明短路隔离器设于楼层接线箱内。这样，对设计影响不
太大；若在地下车库等场所采用集中设置，则将分十余路配出，可能图
面表达较困难。另外，对于总线穿越防火分区处应设短路隔离器，应理
解为该总线在两防火分区都连接设备时，若总线只是路过，则可以不
设。D在宣贯中也是这么讲的。
2）、3.1.7条 本条规定在超高层建筑中，除设在消控室的外，各
控制器直接连接的探测器、手报、模块等不应跨越避难层。本条的疑问
是，何为“直接”？有“间接”吗？“间接”为何可以不受限？当然，
本条的执行并不困难，把控制器都设于消控室就可以了。而且现在都是
这么做的。根据D在宣贯中称，即便都设在消控室内，也宜按此条设控
制器。如一建筑共设3个避难层，则应至少设4个控制器，#1控制器带第
一避难层及以下；#2控制器带第一避难层（不含该层）至第二避难层
（含该层）；#3控制器带第二避难层（不含该层）至第三避难层（含该
层）；#4控制器带第三避难层（不含该层）以上。
3）、3.4.1条 本条规定具有联动功能的系统应设消防控制室。没
消防设计专篇范本
1. 引言
消防设计是建筑工程中至关重要的一环，旨在确保建筑物在火灾发生时能够提供安全疏散通道和有效的灭火系统，最大限度地减少人员伤亡和财产损失。本文将详细介绍消防设计的相关要素和流程，以及常见的消防设施和措施。
2. 消防设计要素
2.1 火灾风险评估
在进行消防设计之前，需要对建筑物的火灾风险进行评估。这包括考虑建筑物的用途、人员密度、火源潜在性、燃烧特性等因素，以确定合适的消防设施和措施。
2.2 安全疏散通道
安全疏散通道是指人员在火灾发生时可以迅速、安全地从建筑物内部撤离到安全区域的通道系统。消防设计应确保安全疏散通道的位置、宽度和数量符合相关标准，以便尽快疏散人员。
2.3 灭火系统
灭火系统是保护建筑物免受火灾侵害的关键设施。常见的灭火系统包括自动喷水灭火系统、泡沫灭火系统、气体灭火系统等。消防设计应根据建筑物的特点和用途选择合适的灭火系统，并确保其布置和操作符合相关标准。
2.4 火灾报警系统
火灾报警系统能够及时发现火灾并向人员发出警报，以便他们能够迅速采取适当的行动。消防设计应考虑建筑物的结构和布局，确定合适的火灾报警设备的类型、位置和数量，并确保其可靠性和有效性。
2.5 防烟措施
烟雾是火灾中最常见且最致命的威胁之一。消防设计应包括防烟措施，如设置烟雾探测器、排烟设备等，以减少烟雾对人员疏散和救援工作的影响。
3. 消防设计流程
3.1 规划阶段
在规划阶段，消防设计师需要了解建筑物的用途、结构和预期人员密度，以及相关法规和标准的要求。基于火灾风险评估，确定合适的消防设施和措施，并进行初步布局。 3.2 设计阶段
在设计阶段，消防设计师将具体确定消防设施的类型、位置和数量，并进行系统布置。需要与建筑结构、供水系统、电气系统等其他工程师进行协调，确保消防设施与建筑物其他部分的一致性。
3.3 安装阶段
在安装阶段，消防设施将被安装并接入建筑物的电力、供水等系统。安装过程需要严格按照设计要求进行，确保设施的可靠性和有效性。
