调节阀关试题库

调节阀题库一、单相选择题

1.在设备安全运行的工况下，能够满足气开式控制阀的是（A）。

A、锅炉的燃烧油（气）调节系统；B、锅炉汽包的给水调节系统；

C、锅炉汽包的蒸汽入口压力调节系统；D、锅炉炉膛进口引风压力调节系统；2.调节阀阀盖四氟填料的工作温度不适用于（D）

A.20~150℃B.-40~250℃C.-40~450℃(加散热法)D.200~600℃3.某调节阀的工作温度为400℃，其上阀盖形状应选择为（B）

A.普通型B.散热型C.长颈型D.波纹管密封型4.压缩机入口调节阀应选（B）

A.气开型B.气关型C.两位式D.快开式5.调节阀口径大或压差高时可选用(C)执行机构。

A、薄膜式；B、活塞式；C、无弹簧气动薄膜；D、气动长行程6.调节阀的泄漏量就是指(A)。

A.指在规定的温度和压力下，阀全关状态的流量大小B.指调节阀的最小流量

C.指调节阀的最大量与最小量之比

D.指被调介质流过阀门的相对流量与阀门相对行程之间的比值7.精小型调节阀具有许多优点，但不具有（C）的特点。A.流量系数提高30%B.阀体重量减轻30%C.阀体重量增加30%D.阀体高度降低30% 8.执行机构为（A）作用，阀芯为（）装，则该调节阀为气关阀。A、正、正B、正、反C、反、正D、正或反、正9.低噪音调节阀常用的是（B）。

A.单座阀B.套筒阀C.隔膜阀D.角阀10.直通双座调节阀不存在（D）的特点。

A.有上下两个阀芯和底阀座B.阀关闭时,泄漏量大C.允许阀芯前后压差较大D.阀关闭时，泄漏量小

11.采用国际单位制中，调节阀的流量系数用（A）表示。A.KV

.CVD.MV

12.控制阀前后压差较大或口径较大时，流体为一般介质，可选用（B）阀。A．单座阀B．双座阀C．蝶阀D.球阀13.控制阀工作流量特性取决于（D）。

A．阀芯形状B．配管状况C．阀前后压差D.阀芯形状及配管状况14.调节阀产生严重的振动，其原因可能是作用于阀上外力的频率（C）阀的固有频率。A．远远大于B．大于C．等于或接近D．小于15.控制阀的气开、气关型式的选择与（D）有关。

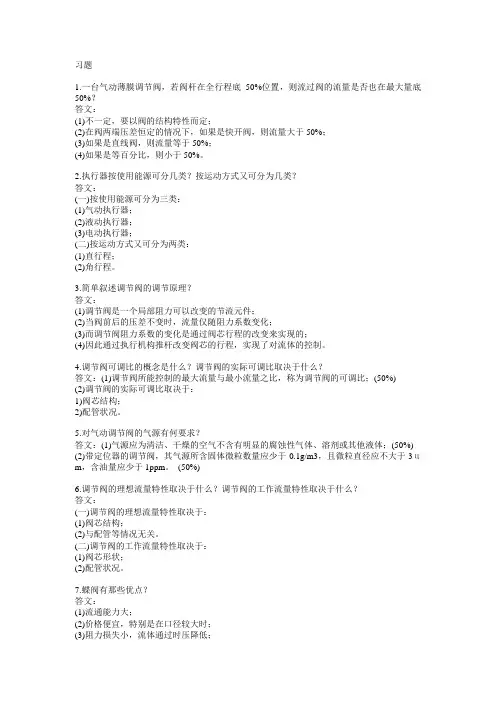

习题

1.一台气动薄膜调节阀，若阀杆在全行程底50%位置，则流过阀的流量是否也在最大量底50%？

答文：

(1)不一定，要以阀的结构特性而定；

(2)在阀两端压差恒定的情况下，如果是快开阀，则流量大于50%；

(3)如果是直线阀，则流量等于50%；

(4)如果是等百分比，则小于50%。

2.执行器按使用能源可分几类？按运动方式又可分为几类？

答文：

(一)按使用能源可分为三类：

(1)气动执行器；

(2)液动执行器；

(3)电动执行器；

(二)按运动方式又可分为两类：

(1)直行程；

(2)角行程。

3.简单叙述调节阀的调节原理？

答文：

(1)调节阀是一个局部阻力可以改变的节流元件；

(2)当阀前后的压差不变时，流量仅随阻力系数变化；

(3)而调节阀阻力系数的变化是通过阀芯行程的改变来实现的；

(4)因此通过执行机构推杆改变阀芯的行程，实现了对流体的控制。

4.调节阀可调比的概念是什么？调节阀的实际可调比取决于什么？

答文：(1)调节阀所能控制的最大流量与最小流量之比，称为调节阀的可调比；(50%)

(2)调节阀的实际可调比取决于：

1)阀芯结构；

2)配管状况。

5.对气动调节阀的气源有何要求？

答文：(1)气源应为清洁、干燥的空气不含有明显的腐蚀性气体、溶剂或其他液体；(50%)

(2)带定位器的调节阀，其气源所含固体微粒数量应少于0.1g/m3，且微粒直径应不大于3цm，含油量应少于1ppm。 (50%)

6.调节阀的理想流量特性取决于什么？调节阀的工作流量特性取决于什么？

答文：

(一)调节阀的理想流量特性取决于：

(1)阀芯结构；

(2)与配管等情况无关。

(二)调节阀的工作流量特性取决于：

(1)阀芯形状；

(2)配管状况。

7.蝶阀有那些优点？

答文：

(1)流通能力大；

(2)价格便宜，特别是在口径较大时；

(3)阻力损失小，流体通过时压降低； (4)参沉积物不易积存；

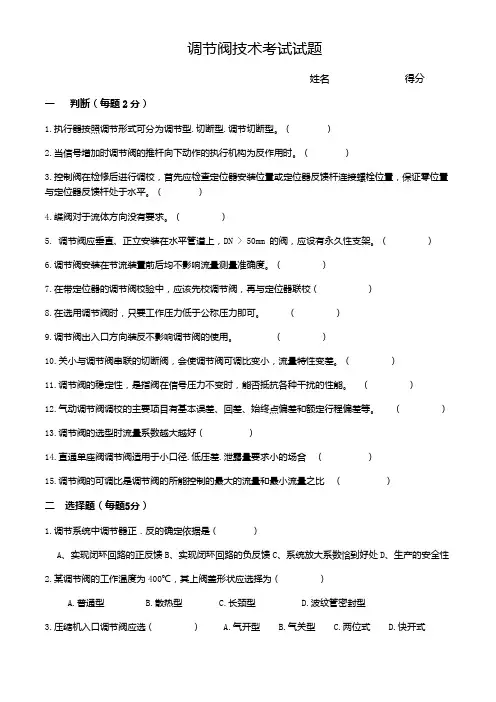

调节阀技术考试试题

姓名 得分

一 判断（每题2分）

1.执行器按照调节形式可分为调节型.切断型.调节切断型。（ ）

2.当信号增加时调节阀的推杆向下动作的执行机构为反作用时。（ ）

3.控制阀在检修后进行调校，首先应检查定位器安装位置或定位器反馈杆连接螺栓位置，保证零位置与定位器反馈杆处于水平。（ ）

4.蝶阀对于流体方向没有要求。（ ）

5. 调节阀应垂直、正立安装在水平管道上，DN > 50mm 的阀，应设有永久性支架。（ ）

6.调节阀安装在节流装置前后均不影响流量测量准确度。（ ）

7.在带定位器的调节阀校验中，应该先校调节阀，再与定位器联校（ ）

8.在选用调节阀时，只要工作压力低于公称压力即可。 （ ）

9.调节阀出入口方向装反不影响调节阀的使用。 （ ）

10.关小与调节阀串联的切断阀，会使调节阀可调比变小，流量特性变差。（ ）

11.调节阀的稳定性，是指阀在信号压力不变时，能否抵抗各种干扰的性能。 （ ）

12.气动调节阀调校的主要项目有基本误差、回差、始终点偏差和额定行程偏差等。 （ ）

13.调节阀的选型时流量系数越大越好（ ）

14.直通单座阀调节阀适用于小口径.低压差.泄露量要求小的场合 （ ）

15.调节阀的可调比是调节阀的所能控制的最大的流量和最小流量之比 （ ）

二 选择题（每题5分）

1.调节系统中调节器正．反的确定依据是（ ）

A、实现闭环回路的正反馈B、实现闭环回路的负反馈C、系统放大系数恰到好处D、生产的安全性

2.某调节阀的工作温度为400℃，其上阀盖形状应选择为（ ）

调节阀复习题

1、 调节阀的理想流量特性主要有宜线、遊、抛物线和快开等四种。

2、 调节阀按其能源方式可分为气动、液动、电动、智能调节阀四大类。

3、 气动薄膜式执行机构分正作用和反作用两种形式,国产型号为ZMA和ZMB。

4、 常见的四种上阀盖型式是普通型、散热型、长颈型、波纹管密封型。

5、 阀芯形式按动作来分有直行程和角行程两种,直行程阀芯按其导向来分有双导向、单导

宜两利其中双导向阀芯更改气开、气闭不需换执行机构,而单导向阀芯则需更换执行机构。

6、 气动执行机构的主要故障元件包括竝、适塞、推柱、理潼、密封圈等。

7、 介质流速太高并颗粒会使阀体和阀内件造成磨蚀。

8、 气动活塞式执行机构按输出特性有比例式和二位式两种,其比例式必须带定位器。

9、 在同一开度下，宜线流量特性的流量大于对数流量特性的流量,相对流屋变化直线流量 特性小开度变化去，大开度变化尘，对数流量特性相对流量变化为常数。

10、 气动薄膜套筒阀稳定好的原因是有足够的导向及不平衡力较小。

11、 流量特性：是指介质流过阀门的相对流量与相对位移的关系。

12、 对数流量特性：指单位相对位移变化所引起的相对流量变化与此点的相对流量成止比关

系。

13、 调节阀：它是过程控制系统中用动力操作去改变流体流量的装置。

14、 执行机构：将控制信号转换成相应的动力来控制阀内截件的位直或具它调节机构的装 置。

15、 慕木误差：将规定的输入信号平稳地按增大或减小方向输入执行机构气室，测量各点所 对应的行程值，计算实际“信号一行程”关系与理论关系之间的各点的各点谋差，其最人值 即为基本误差。

16、 额定行程偏差：将120%的信号输入气室，从1()0%到120%信号阀杆再走的行程变化Z 比即为额定行程偏差。

17、 泄漏量：指在规定的试验条件下和阀门关闭的情况下，流过阀门的流体流量。

18、 气密性：薄膜或活塞执行机构的气室，在保证的气压下，在规定的吋间内不漏气的性能。
