第五章 磁场 第2节 用磁感线描述磁场

磁场力线磁感线和磁场力线

磁场力线、磁感线和磁场力线

磁场是物体周围的一个特殊区域，它对具有磁性的物质产生作用。磁场力线、磁感线和磁场力线是描述磁场特性的重要概念。本文将对这三个概念展开详细论述。

一、磁场力线

磁场力线是用来表示磁场在空间传输的一种图像化方法。它是沿着磁力的方向以曲线的方式画出的。我们可以将磁场力线看作是一系列矢量箭头组成的路径，箭头的方向表示磁场力的方向，箭头的长度则代表磁场力的大小。

磁场力线有如下几个重要特点：

1. 磁场力线形状：磁场力线呈封闭曲线，其起点和终点都指向磁场的南极和北极。

2. 磁场强度表示：磁场力线的密度表示了磁场的强度，越密集的磁场力线代表磁场越强。

3. 磁场力线的曲率：磁场力线的曲率表示了磁场的变化率，曲率越大，表示磁场变化越快。

二、磁感线 磁感线，又称为磁力线，是描述磁场中磁感应强度方向的虚拟线条。通过画出磁感线，我们可以清楚地了解磁场中各点的磁感应强度大小和方向。

与磁场力线不同，磁感线并不展现出磁场力的大小或者形状，而仅仅表示磁感应强度的方向。磁感线自南极指向北极，呈现出从南到北的磁通量。

据此，我们可以得到一些关于磁感线的重要信息：

1. 磁感线的方向：磁感线从南极指向北极，这是由于磁场力是由南极指向北极的。

2. 磁感线与磁场线：磁感线与磁场线是不同的概念。磁场线是由磁场力画出的曲线，而磁感线仅表示磁感应强度的方向。

3. 磁感线的数量：磁感线的数量是可变的，它与磁场的强度和分布有关。当磁场越强或者分布越密集时，磁感线的数量会增加。

三、磁场力线与磁感线的关系

磁场力线和磁感线是描述磁场的两个不同方面。磁场力线通过矢量箭头的方式展示出磁场力的方向和大小，而磁感线则仅表示磁场中磁感应强度的方向。

磁场力线和磁感线存在如下关系：

1. 磁感线的方向与磁场力线一致：由于磁感线是由磁场力所引起的，所以磁感线的方向与磁场力线的方向是一致的。 2. 磁感线的数量与磁场力线的密度有关：磁场力线的密度越大，则表示磁场力的强度越大。而磁感线的数量也与磁场力的强度和分布有关，一般情况下，磁感线的数量与磁场力线的密度是相对应的。

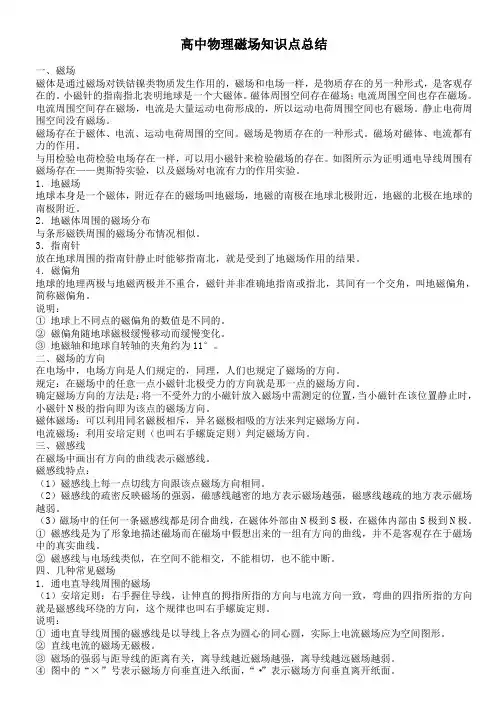

高中物理磁场知识点总结

一、磁场

磁体是通过磁场对铁钴镍类物质发生作用的，磁场和电场一样，是物质存在的另一种形式，是客观存在的。小磁针的指南指北表明地球是一个大磁体。磁体周围空间存在磁场；电流周围空间也存在磁场。

电流周围空间存在磁场，电流是大量运动电荷形成的，所以运动电荷周围空间也有磁场。静止电荷周围空间没有磁场。

磁场存在于磁体、电流、运动电荷周围的空间。磁场是物质存在的一种形式。磁场对磁体、电流都有力的作用。

与用检验电荷检验电场存在一样，可以用小磁针来检验磁场的存在。如图所示为证明通电导线周围有磁场存在——奥斯特实验，以及磁场对电流有力的作用实验。

1．地磁场

地球本身是一个磁体，附近存在的磁场叫地磁场，地磁的南极在地球北极附近，地磁的北极在地球的南极附近。

2．地磁体周围的磁场分布

与条形磁铁周围的磁场分布情况相似。

3．指南针

放在地球周围的指南针静止时能够指南北，就是受到了地磁场作用的结果。

4．磁偏角

地球的地理两极与地磁两极并不重合，磁针并非准确地指南或指北，其间有一个交角，叫地磁偏角，简称磁偏角。

说明：

① 地球上不同点的磁偏角的数值是不同的。

② 磁偏角随地球磁极缓慢移动而缓慢变化。

③ 地磁轴和地球自转轴的夹角约为11°。

二、磁场的方向

在电场中，电场方向是人们规定的，同理，人们也规定了磁场的方向。

规定：在磁场中的任意一点小磁针北极受力的方向就是那一点的磁场方向。

确定磁场方向的方法是：将一不受外力的小磁针放入磁场中需测定的位置，当小磁针在该位置静止时，小磁针N极的指向即为该点的磁场方向。

磁体磁场：可以利用同名磁极相斥，异名磁极相吸的方法来判定磁场方向。

电流磁场：利用安培定则（也叫右手螺旋定则）判定磁场方向。

三、磁感线

在磁场中画出有方向的曲线表示磁感线。

磁感线特点：

（1）磁感线上每一点切线方向跟该点磁场方向相同。

（2）磁感线的疏密反映磁场的强弱，磁感线越密的地方表示磁场越强，磁感线越疏的地方表示磁场越弱。

高一物理《磁场 磁感线》教案与物理考试注意事项

高一物理《磁场 磁感线》的教学重点是通过学生探究，老师讲解，弄清条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管磁感线分布情况小编在这整理了相关资料，希望能帮助到您。

高一物理《磁场 磁感线》教案

教学目的：

1、复习初中所学有关磁场知识(磁场的作用、磁感线)

2、知道磁极和磁极之间、磁极和电流之间、电流和电流之间都是通过磁场发生相互作用的

3、知道条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管的磁感线分布情况

4、理解安培定则(左手螺旋定则)

能力目标：通过小组合作研究，培养学生的团结协作能力，观察、分析和综合能力，使学生尝试、了解科学研究的基本方法

重点：通过学生探究，老师讲解，弄清条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管磁感线分布情况

难点：理解安培定则

教学方法：通过学生探究，教师演示实验，多媒体展示，使学生了解各种磁场的磁感线分布情况，理解安培定则

课时数：一课时

教学过程：

一、复习巩固初中已学过磁场的有关知识：

磁铁有N、S两极，同名磁铁相互排斥，异名磁铁相互吸引

磁铁间的相互作用是通过磁场发生的

磁铁在周围空间激发磁场，磁场是一种物质

磁场的强弱，磁场在各点的方向形象地用磁感线来表示

[回顾练习]

用磁感线形象地描述条形磁铁、蹄形磁铁所激发的磁场

[引导回忆] 磁感线有以下特点：

1、磁感线的疏密表示各点磁场强弱，磁感线在某点的切线方向即为该点的磁场的方向，也是小磁针在该点的N极指向

2、磁感线在空中不相交

3、磁铁外部磁感线方向是：N→S

※磁铁内部也有磁场，其磁感线方向：S→N

磁铁内部、外部磁感线条数一样多，磁感线是闭合曲线

二、讲解新课

1、引入新课：磁铁能够激发磁场，使小磁针发生偏转。电和磁有许多相似之处，电流是否能在周围空间激发磁场，使小磁针发生偏转呢?

[探究课题] 研究电流周围是否存在磁场

器材：小磁针一个、电池一节、导线一根、橡皮擦一个(自备)

让学习更有效

科学微信分享八下指南针为什么能指方向（1）磁场和磁感线1.磁场（1）定义：磁体周围存在着一种看不见、摸不着的特殊物质。磁极间的相互作用是通过磁场而发生的。（2）基本性质：磁场对放入其中的磁体会产生力的作用。（3）方向：小磁针静止时北极所指的方向规定为其所处位置的磁场方向。在磁体周围的不同位置，磁场方向不同。2.磁感线（1）实验：在玻璃下方放一根条形磁铁，玻璃上面均匀撒一些铁屑，轻轻的敲动玻璃，可以观察到细铁屑在磁场周围的形成规则分布，然后把条形磁铁换成U形磁铁，重复以上的实验，可以发现形成了另一种新的规则排列。

（2）为了形象地描述磁体周围的磁场分布，英国物理学家法拉第引入了磁感线这一模型。我们模仿细铁屑在磁场中的排列情况，用带箭头的的曲线表示出来，就可以形象地描述出磁场，这样的曲线叫磁感线。（3）方向：磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极。让学习更有效

科学微信分享八下指南针为什么能指方向（1

）（4）磁感线可以表示：磁场的方向——箭头所指的方向；强弱——曲线的疏密程度；相互作用——吸引和相互排斥。【说明】a.磁感线是为了直观、形象地描述磁场而引入的带方向的曲线，不是客观存在的；b.磁感线是封闭、不相交的曲线。在磁体外部，磁感线从磁体北极出来，回到磁体的南极，在磁体内部，磁感线从磁体的南极指向磁体的北极；c.磁感线是立体的分布在磁体周围，而不是平面的。d.磁感线上任意一点的切线方向都与该点小磁针静止时北极所指的方向一致。

3.磁场与磁感线的比较名称不同点相同点磁场磁场是看不见摸不着的，但是真实存在的在磁体外部的某一点，磁场的方向和磁感线的方向，与该点小磁针静止时北极所指的方向是一致的。磁感线磁感线是不存在的，是为了描述磁场而引入的一种理想“模型”。

动手练练：【例1】下列关于磁场和磁感线的说法正确的是（）A.只有磁铁周围才有磁场B.磁感线是由铁屑形成的C.磁感线是客观存在的闭合曲线D.越靠近磁极的地方磁感线越密
