防雷接地系统接地电阻调试方案

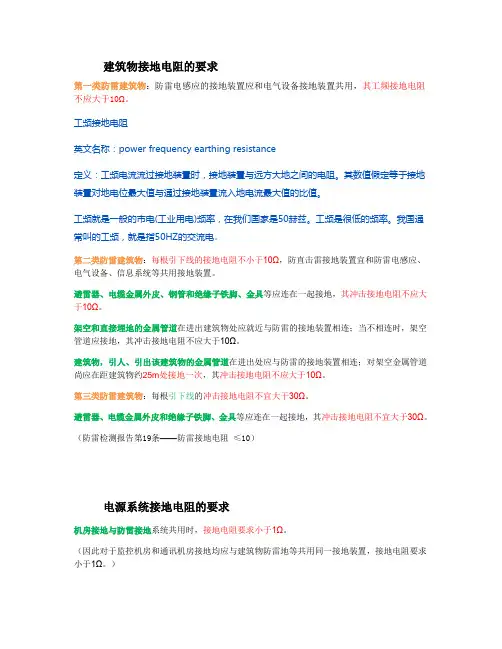

建筑物接地电阻的要求第一类防雷建筑物：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

工频接地电阻英文名称：power frequency earthing resistance定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。

其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。

工频就是一般的市电(工业用电)频率，在我们国家是50赫兹。

工频是很低的频率。

我国通常叫的工频，就是指50HZ的交流电。

第二类防雷建筑物：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第三类防雷建筑物：每根引下线的冲击接地电阻不宜大于30Ω。

避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

（防雷检测报告第19条——防雷接地电阻≤10）电源系统接地电阻的要求机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

（因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

）在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

防雷接地模块维修方案1. 引言防雷接地模块是一种重要的电气设备，在电力系统中起到保护设备和人身安全的作用。

然而，由于长期使用和环境因素等原因，防雷接地模块可能出现故障或需要维修的情况。

本文将介绍防雷接地模块维修方案，包括故障诊断、维修步骤和安全注意事项等内容，以帮助维修人员正确、高效地进行维修工作。

2. 故障诊断当防雷接地模块出现问题时，首先需要进行故障诊断，确定故障的具体原因。

以下是常见的故障现象和可能的原因：2.1. 接地电阻过大故障现象：接地电阻超过正常范围。

可能原因： - 接地模块材质老化，导致接地电阻增加； - 接地模块与接地线松动或接触不良； - 接地模块表面受到外力损坏。

2.2. 接地电阻过小故障现象：接地电阻小于正常范围。

可能原因： - 接地模块与接地线连接过紧，导致电阻减小； - 接地模块材质变形，导致接地电阻减小； - 接地模块受潮或受到液体侵蚀。

2.3. 接地线断裂故障现象：接地线断裂。

可能原因： - 接地线老化或受到外力损坏； - 接地线连接头松动或接触不良。

3. 维修步骤维修防雷接地模块的步骤如下：3.1. 断电和安全措施在进行维修工作之前，首先需要切断电源，并采取必要的安全措施，确保维修人员的人身安全。

3.2. 检查接地模块和接地线检查接地模块和接地线的连接情况，包括接地模块和接地线的固定情况、接触是否良好等。

3.3. 测量接地电阻使用万用表或专用的接地电阻测试仪器，测量接地电阻的数值，并与正常范围进行对比。

3.4. 确定故障原因根据测量结果和故障现象，确定故障的具体原因。

3.5. 进行维修或更换根据故障原因，采取相应的维修措施。

可能的维修措施包括： - 清洁接地模块和接地线，确保接触良好； - 更换受损的接地模块或接地线； - 修复接地模块的材质问题。

3.6. 测试和验证在完成维修工作后，使用接地电阻测试仪器重新测量接地电阻，确保维修工作的有效性。

4. 安全注意事项在进行防雷接地模块的维修工作时，需要注意以下安全事项：•确保切断电源，并采取必要的安全措施。

机房防雷接地电阻测试方法机房防雷接地系统知识集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]接地电阻测试方法机房防雷接地系统知识一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台？2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

1测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

22、操作步骤、仪表端所有接线应正确无误。

、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

、仪表放置水平后，调整检流计的机械零位，归零。

、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

避雷接地电阻如何操作方法
避雷接地电阻是一种用于保护建筑物和人员免受雷击伤害的装置，下面是其操作方法：
1. 确定适合的位置：首先，需要确定合适的位置来安装避雷接地电阻。

一般来说，选取离建筑物最近的合适位置，如建筑物的屋顶、墙壁或地面。

2. 安装接地设施：安装接地电阻之前，需要先进行接地设施的安装。

这包括挖掘一个深度合适的接地孔或者安装金属接地体，确保接地电阻能够安全和牢固地连接到地下。

3. 连接导线：将接地电阻与接地设施连接。

这一步需要使用导线将电阻与接地设施进行连接，确保连接牢固可靠。

4. 系统测试：完成连接后，需要进行系统测试以确保避雷接地电阻正常工作。

可以使用专业的测试设备来测量接地电阻的阻值，并确保其符合相关准则和标准。

5. 定期维护：为了保持避雷接地电阻的有效性，需要定期进行维护和检查。

定期检查接地设施和连接线路是否完好，合理安排清理和保养工作。

需要注意的是，由于避雷接地电阻的安装和操作需要专业知识和技能，建议在进行这些操作时寻求专业人士的帮助和指导，以确保工作的安全和有效性。
