Multisim仿真教程

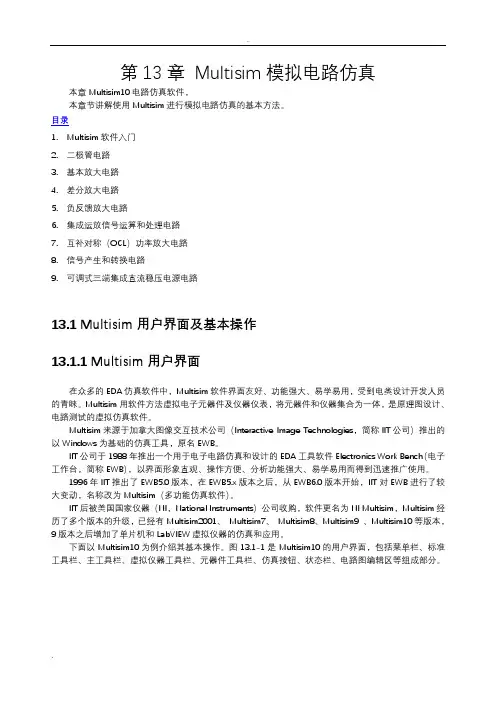

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

压，使电子束沿水平方向匀速扫过荧光屏。而
电视机中显像管荧光屏上的光点，是靠磁场变
化进行偏转的，所以需要用锯齿波电流来控制。

本例以图4.5.1 所示的锯齿波电压产生电路为
例，讨论其组成及工作原理。由图4.5.1可见， 它包括同相输入滞回比较器(A1)和充放电时间 常数不等的积分器(A2)两部分，共同组成锯齿 波电压产生器电路。
4.5 锯齿波产生电路
4.5.1 锯齿波电压产生电路结构

锯齿波和正弦波、方波、三角波是
常用的基本测试信号。此外，如在示波
器等仪器中，为了使电子按照一定规律
运动，以利用荧光屏显示图像，常用到
锯齿波产生器作为时基电路。例如，要
在示波器荧光屏上不失真地观察到被测

信号波形间作线性变化的电压—锯齿波电

R1 UZ R2
R1 UT- = UZ R2

ΔUT =UT+ —UT-

2. 振荡周期 可以证明，设忽略二极管的正向电阻，其振荡
周期为
2R1 R4 C 2R1 ( R4 R5 )C 2R1 R4 C ( R4 2R5 ) T T1 T2 R2 R2 R2 ( R5 R4 )

uo迅速下降到负值。当uo下降到下门限电压 UT- 使uP1≈uN1时，比较器输出uo1又由+Uz
下跳到-Uz。如此周而复始，产生振荡，如图 4.5.2所示。由于电容C的正向与反向充电时间 常数不相等，输出波形uo为锯齿波电压，uo1
为矩形波电压。锯齿波电压产生电路输出波形
如图4.5.2所示。

图4.5.1锯齿波产生电路
4.5.2 锯齿波电压产生电路输出波形

设t＝o时接通电源，有uo1＝-Uz，则-Uz经

multisim教程以下是Multisim的简单教程：Multisim是一款用于电子电路仿真和设计的软件工具。

下面我将介绍一些基本的操作步骤，帮助你开始使用Multisim。

1. 打开Multisim软件并创建新项目。

选择“File”菜单中的“New”选项，然后选择“New Design”来创建一个新的电路设计。

2. 选择器件进行电路设计。

在“Place”菜单中选择合适的器件，如电阻、电容、二极管等，并将它们拖放到电路图板上。

3. 连接器件。

使用连线工具将器件彼此连接起来，这样就可以形成一个完整的电路。

确保连接正确，以保证电路的功能。

4. 设定器件参数。

双击选择的器件，在弹出的属性框中设置相应的参数，如电阻值、电容大小等。

5. 运行仿真。

选择“Simulate”菜单中的“Run”选项，或使用工具栏上的仿真按钮来运行仿真。

Multisim将模拟电路的行为，并显示电路的响应结果。

6. 分析仿真结果。

查看仿真结果，包括电流、电压、功率等参数。

这些结果将帮助你评估电路的性能和功能。

7. 调整和改进电路设计。

根据仿真结果，你可以对电路进行优化和改进。

调整参数、更换器件或重新设计电路布局，以达到设计要求。

8. 保存和导出设计。

将设计保存为Multisim项目文件，以便后续修改和使用。

如果需要，你还可以导出电路图、仿真结果等。

请注意，以上步骤仅为基础操作示例。

Multisim是一款功能强大的软件工具，还提供许多高级功能和特性，如多工程协作、电路板布局等。

你可以进一步学习和探索这些功能，以扩展你的电子电路设计能力。

Multisim是一个非常简单易懂的电路仿真软件，使用它我们可以完成对数字电路，模拟电路等的仿真。

对于初学者来说，Multisim也非常简单易懂，非常容易上手。

因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。

工具/原材料
Multisim软件
电脑
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
然后，我们需要从目录中选择原始产品以绘制电路图
如何使用Multisim进行简单电路仿真
组件库的分类是从左到右分别是“电源”，“基本原件”（开关，电阻，电容和电感），二极管，晶体管，模拟电路原件，TTL和CMOS。

您可以根据自己的电路需求选择它们
如何使用Multisim进行简单电路仿真
完成电路图的绘制后，我们可以单击工具栏中的运行按钮以运行仿真
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以单击开关来控制开关的打开和关闭
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，我们只需要单击停止按钮
如何使用Multisim进行简单电路仿真
另外，如果您的电路需要通用仪表，示波器和其他测量仪器，则可以从右侧的测量工具栏中选择。

如何使用Multisim进行简单电路仿真
当您要保存仿真电路图时，可以单击文件菜单，然后选择保存项。

如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径，然后单击“确定”按钮。

如何使用Multisim进行简单电路仿真。
