三分贝定向耦合器摘要：3dB定向耦合器是通信、广播电视系统中重要的器件之一，本文介绍了描述定向耦合器的性能指标参数，详细介绍了3dB定向耦合器的基本结构及特性。
Abstract: 3dB coupler is one of the important components in communication and broadcasting system. In this paper, the specifications of directional coupler are presented,and the basic structures and properties of 3dB coupler are presented in detail.1.引言在广播电视和通信系统中，经常需要耦合部分的射频功率，以满足各种需要。
定向耦合器是一种具有方向性的功率分配器，它能从主传输线系统的正向波中按一定比例分出部分功率，实现功率的分支、分配或合成。
三分贝耦合器是一种特殊的定向耦合器，它广泛应用于功率合成，恒阻滤波器和多工器等系统中。
下面介绍定向耦合器的性能参数，并详细介绍三分贝耦合器的特性。
2. 定向耦合器的基本参数定向耦合器可等效成四端口网络。
它的基本工作原理借助图1来描述。
图1 定向耦合器原理自端口1入射的功率中部分功率从直通端口2输出，另外一部分被耦合到端口3，在理想情况下，没有功率送到隔离端口4。
描述定向耦合器性能的参数主要有耦合度、隔离度、方向性、插入衰减、输入驻波比、频带宽度等。
其中耦合度表征了耦合的强弱。
理想的定向耦合器端口驻波比为1，即端口没有反射；隔离度为无穷大，即隔离端没有输出功率。
设定向耦合器输入端的输入功率为，主线输出端(简称为直通端)的输出功率为，耦合输出端(简称为耦合端)的输出功率为，隔离端的输出功率为，则定向耦合器的有关参数的定义如下。
耦合度C：输入功率与耦合端的输出功率之比，一般用分贝表示，即上式中P1/P3称为功率耦合系数。

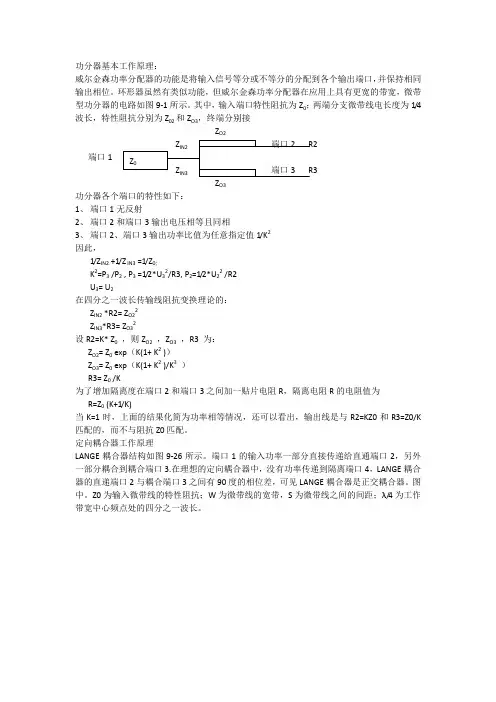

功分器基本工作原理：威尔金森功率分配器的功能是将输入信号等分或不等分的分配到各个输出端口，并保持相同输出相位。
环形器虽然有类似功能，但威尔金森功率分配器在应用上具有更宽的带宽，微带型功分器的电路如图9-1所示。
其中，输入端口特性阻抗为Z0；两端分支微带线电长度为1/4波长，特性阻抗分别为Z02和Z O3，终端分别接Z O2端口1Z O3功分器各个端口的特性如下：1、端口1无反射2、端口2和端口3输出电压相等且同相3、端口2、端口3输出功率比值为任意指定值1/K2因此，1/Z IN2 +1/Z IN3 =1/Z0;K2=P3 /P2 , P3 =1/2*U32/R3, P2=1/2*U22 /R2U3= U2在四分之一波长传输线阻抗变换理论的：Z IN2 *R2= Z O22Z IN3*R3= Z O32设R2=K* Z0，则Z O2，Z O3，R3 为：Z O2= Z0 exp（K(1+ K2 )）Z O3= Z0 exp（K(1+ K2 )/K3）R3= Z0 /K为了增加隔离度在端口2和端口3之间加一贴片电阻R，隔离电阻R的电阻值为R=Z0 (K+1/K)当K=1时，上面的结果化简为功率相等情况，还可以看出，输出线是与R2=KZ0和R3=Z0/K 匹配的，而不与阻抗Z0匹配。
定向耦合器工作原理LANGE耦合器结构如图9-26所示。
端口1的输入功率一部分直接传递给直通端口2，另外一部分耦合到耦合端口3.在理想的定向耦合器中，没有功率传递到隔离端口4，LANGE耦合器的直递端口2与耦合端口3之间有90度的相位差，可见LANGE耦合器是正交耦合器。
图中。
Z0为输入微带线的特性阻抗；W为微带线的宽带，S为微带线之间的间距；λ/4为工作带宽中心频点处的四分之一波长。
LANGE耦合器的耦合系数常用C表示，耦合系数C的参数有线宽比率W/H、缝隙宽度比率S/H、基板介电常数εr；导体厚度比率T/H和频率，这5个参数的微小偏差会导致耦合器奇偶模阻抗发生相应变化，从而在耦合线数目N固定的情况下使耦合系数C和特性阻抗Z0发生变化，缝隙宽带比率S/H、导体厚度比率T/H的偏差对耦合系数C又较大影响，而其余三个参数的偏差对于耦合的影响比较小，但对于特性阻抗Z0的影响是不可忽略的。
